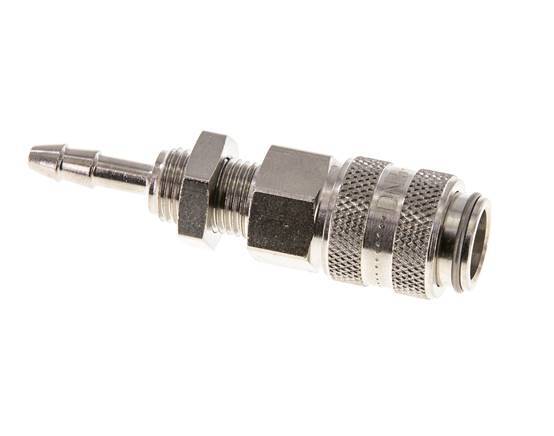

Laiton nickelé Coupleur d'air DN 5 Douille 4 mm Colonne de tuyau Bulkhead Double Shut-Off
Manchon de raccordement d'air DN 5 en laiton nickelé avec un raccord de colonne de tuyau de 4 mm et un filetage de cloison. La prise est munie d'un dispositif d'obturation à double face. La plage de pression de fonctionnement s'étend de -0,95 (adapté aux vides) à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit est de 360 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile).
- Prix normal
- €28,91
- Prix normal
- €24,09
Description
Manchon de raccordement d'air DN 5 en laiton nickelé avec un raccord de colonne de tuyau de 4 mm et un filetage de cloison. Un raccord pneumatique est utilisé pour connecter rapidement des outils pneumatiques à une conduite d'air comprimé. Le coupleur se compose de deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le coupleur s'arrête automatiquement pour maintenir la pression de la ligne.
Fixez facilement un tuyau sur la colonne de tuyau de 4 mm. En option, commandez un collier de serrage pour une bonne fixation du tuyau. La prise est dotée d'un filetage de cloison permettant de la monter sur un panneau. Ce coupleur est adapté aux applications sous vide. La prise est munie d'un dispositif d'obturation à double face. Ils peuvent être utilisés avec des fiches normales et avec des fiches à double obturation. Lorsque les bouchons d'obturation double face sont déconnectés, ils bloquent l'écoulement dans les deux sens. La plage de pression de fonctionnement s'étend de -0,95 à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit nominal est de 360 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile). Le boîtier en laiton nickelé a une protection de surface nickelée.
Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.
Pour :
- Fixez facilement un tuyau sur la colonne de tuyau de 4 mm. En option, commandez un collier de serrage pour une bonne fixation du tuyau.
- Compatible avec une large gamme de raccords pneumatiques ayant le même profil standard.
- La prise est dotée d'un filetage de cloison permettant de la monter sur un panneau.
- Il peut être utilisé pour des applications sous vide.
- La prise est dotée d'un système d'obturation à double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.
Série CLS5-HB
Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
