Laiton nickelé DN 5 Manchon d'accouplement d'air douille 4 mm Pilier de tuyau Bulkhead Pull-Off
Avis: Ce produit n`est plus fabriqué

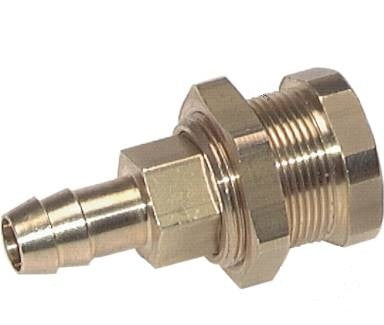

Manchon d'accouplement d'air DN 5 en laiton nickelé avec un raccord de colonne de tuyau de 4 mm et un filetage de cloison. Conception "Pull-off" : découplage en tirant simplement sur le bouchon et le tuyau. La plage de pression de fonctionnement s'étend de -0,95 (adapté aux vides) à 35 bar. Convient pour des températures comprises entre -20 et 100 degrés Celsius. Le débit est de 560 l/min. Le matériau des joints est le NBR (caoutchouc nitrile).
Avis: Ce produit n`est plus fabriqué
Description
Manchon d'accouplement d'air DN 5 en laiton nickelé avec un raccord de colonne de tuyau de 4 mm et un filetage de cloison. Ces prises ont une conception spéciale "pull-off", qui permet le découplage en tirant simplement sur la fiche et le tuyau. Un raccord pneumatique est utilisé pour connecter des outils à air comprimé à une ligne d'air comprimé. Le raccord nécessite deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le raccord s'arrête automatiquement pour maintenir la pression de la ligne.
Montez facilement un tuyau sur le pilier de tuyau de 4 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau. La prise est dotée d'un filetage de cloison pour la monter sur un panneau. Convient aux applications sous vide La pression de fonctionnement est de 0.95 à 35 bars. Convient pour des températures comprises entre -20 et 100 degrés Celsius. Le débit nominal est de 560 l/min. Le matériau des joints est le NBR (caoutchouc nitrile). Le boîtier en laiton nickelé présente une protection de surface nickelée.
Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.
Pour :
- Montez facilement un tuyau sur le pilier de tuyau de 4 mm. En option, commandez un collier de serrage pour une fixation correcte du tuyau.
- Compatible avec une large gamme de raccords pneumatiques ayant la même conception de profil standard.
- La prise est dotée d'un filetage de cloison pour la monter sur un panneau.
- Il peut être utilisé pour les applications sous vide.
- Ces prises ont une conception spéciale "pull-off", qui permet le découplage en tirant simplement sur la fiche et le tuyau.
Série CLS5-HB-Q
Notre offre de coupleurs d'air s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de coupleurs d'air de sécurité, de coupleurs pour compresseur, de collecteurs, de coupleurs à griffes pour compresseur et le système Multilink de CEJN. Différents types de connexion sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions min et max. Nos options de code couleur non interchangeables vous donnent une indication visuelle claire sur les lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de libération de sécurité. Nos accouplements à griffes pour compresseur de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
