Référence : CLS5-NB-BN-SV-Q-P-4
Marque: Parker

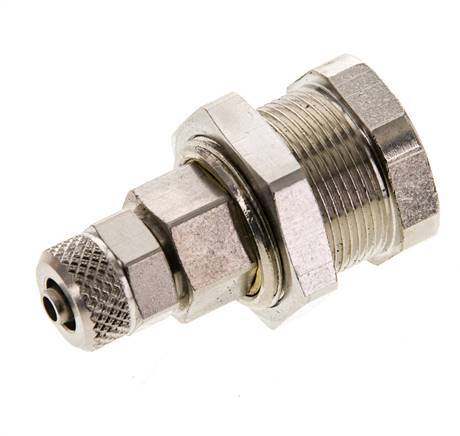

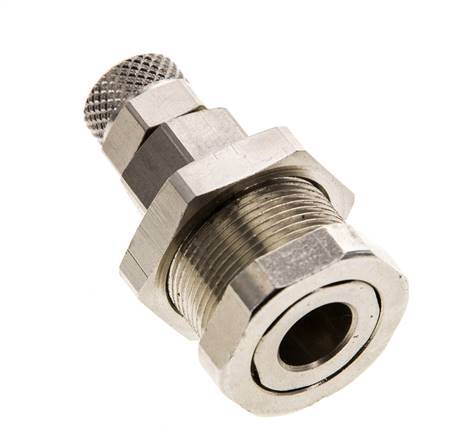

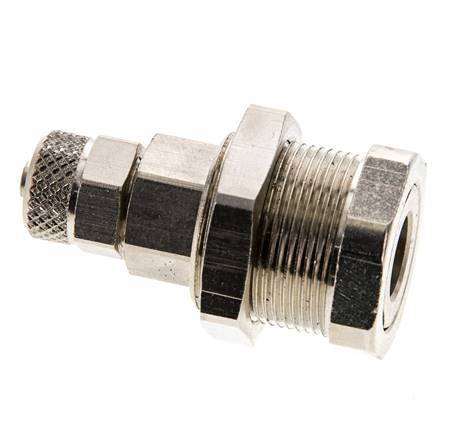

Manchon de raccordement d'air DN 5 en laiton nickelé avec écrou-raccord pour tuyaux de 4x6 mm et filetage de cloison. Conception "Pull-off" : il suffit de retirer le bouchon et le tuyau pour découpler. La prise est munie d'un dispositif d'obturation à double face. La plage de pression de fonctionnement s'étend de -0,95 (adapté aux vides) à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit est de 360 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile).

Voir tous
Prix normal
€63,97
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€53,31
hors TVA

En stock +2 jours Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 2 jours. Jusqu'à 4 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: €4,95
Gratuit pour les commandes > €75,00
Livraison prévue dans 3 - 6 jours ouvrables

Description
Spécifications
Téléchargements

Manchon de raccordement d'air DN 5 en laiton nickelé avec écrou-raccord pour tuyaux de 4x6 mm et filetage de cloison. Ces prises ont une conception spéciale "pull-off", qui permet le découplage en tirant simplement sur le bouchon et le tuyau. Un raccord pneumatique est utilisé pour connecter rapidement des outils pneumatiques à une conduite d'air comprimé. Le coupleur se compose de deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le coupleur s'arrête automatiquement pour maintenir la pression de la ligne.

La prise est dotée d'un filetage de cloison permettant de la monter sur un panneau. Ce coupleur est adapté aux applications sous vide. La prise est munie d'un dispositif d'obturation à double face. Ils peuvent être utilisés avec des fiches normales et avec des fiches à double obturation. Lorsque les bouchons d'obturation double face sont déconnectés, ils bloquent l'écoulement dans les deux sens. La plage de pression de fonctionnement s'étend de -0,95 à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit nominal est de 360 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile). Le boîtier en laiton nickelé a une protection de surface nickelée.

Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.

Pour :

  • Compatible avec une large gamme de raccords pneumatiques ayant le même profil standard.
  • La prise est dotée d'un filetage de cloison permettant de la monter sur un panneau.
  • Il peut être utilisé pour des applications sous vide.
  • La prise est dotée d'un système d'obturation à double face, qui permet au système en amont et en aval de rester sous pression lorsqu'il est déconnecté.
  • Ces prises ont une conception spéciale "pull-off", qui permet le découplage en tirant simplement sur le bouchon et le tuyau.

Série CLS5-NB-Q

Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
