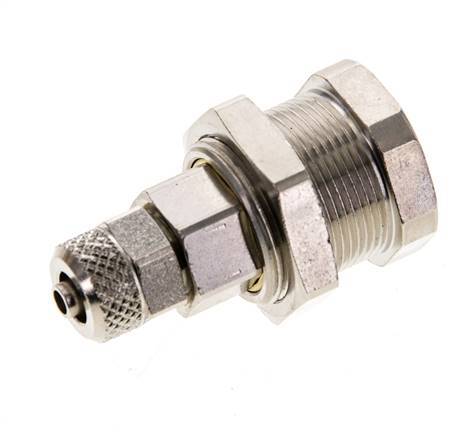

Laiton nickelé DN 5 Air Coupling Socket 4x6 mm Union Nut Bulkhead Pull-Off
Manchon de raccordement d'air DN 5 en laiton nickelé avec écrou-raccord pour tuyaux de 4x6 mm et filetage de cloison. Conception "Pull-off" : il suffit de retirer le bouchon et le tuyau pour découpler. La plage de pression de fonctionnement s'étend de -0,95 (adapté aux vides) à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit est de 560 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile).
- Prix normal
- €48,01
- Prix normal
- €40,01
Description
Manchon de raccordement d'air DN 5 en laiton nickelé avec écrou-raccord pour tuyaux de 4x6 mm et filetage de cloison. Ces prises ont une conception spéciale "pull-off", qui permet le découplage en tirant simplement sur le bouchon et le tuyau. Un raccord pneumatique est utilisé pour connecter rapidement des outils pneumatiques à une conduite d'air comprimé. Le coupleur se compose de deux parties : la douille (partie femelle) et la fiche ou le mamelon (partie mâle). Lorsqu'il est déconnecté, le coupleur s'arrête automatiquement pour maintenir la pression de la ligne.
La prise est dotée d'un filetage de cloison permettant de la monter sur un panneau. Ce coupleur est adapté aux applications sous vide. La plage de pression de fonctionnement s'étend de -0,95 à 35 bars. La prise est adaptée à des températures comprises entre -20 et 100°C. Le débit nominal est de 560 l/min. Le matériau d'étanchéité est le NBR (caoutchouc nitrile). Le boîtier en laiton nickelé a une protection de surface nickelée.
Ce produit est compatible avec : Rectus (21, 90), Camozzi (DN 5), EWO (DN 5), KANI (DN 5), Festo (KD3/KS3), IMI-Norgren (233), Aventics (CP1-NW 5). Ils sont souvent appelés raccords d'air comprimé, raccords de compresseurs, raccords pneumatiques, raccords de tuyaux d'air, etc.
Pour :
- Compatible avec une large gamme de raccords pneumatiques ayant le même profil standard.
- La prise est dotée d'un filetage de cloison permettant de la monter sur un panneau.
- Il peut être utilisé pour des applications sous vide.
- Ces prises ont une conception spéciale "pull-off", qui permet le découplage en tirant simplement sur le bouchon et le tuyau.
Série CLS5-NB-Q
Notre gamme de raccords pneumatiques s'étend de DN 2,7 à 19 mm pour les fiches et les prises standard, ainsi qu'une variété de raccords pneumatiques de sécurité, de raccords pour compresseurs, de manifolds, de raccords à griffes pour compresseurs, et le système Multilink de CEJN. Différents types de raccords sont disponibles pour chacun d'entre eux (filets femelles, filets mâles, colonne de tuyau, écrou-raccord, etc.) avec une large gamme de pressions minimales et maximales. Nos options à code couleur non interchangeable vous donnent un indicateur visuel clair des lignes à connecter. Les raccords pneumatiques de sécurité sont dotés de boutons-poussoirs, de pivots et de glissières comme fonction de déclenchement de sécurité. Nos accouplements à griffes pour compresseurs de 42 mm sont conformes à la norme DIN 3498 (similaire) ainsi qu'à la norme DIN 3238 (Mody) pour les applications de sécurité.
