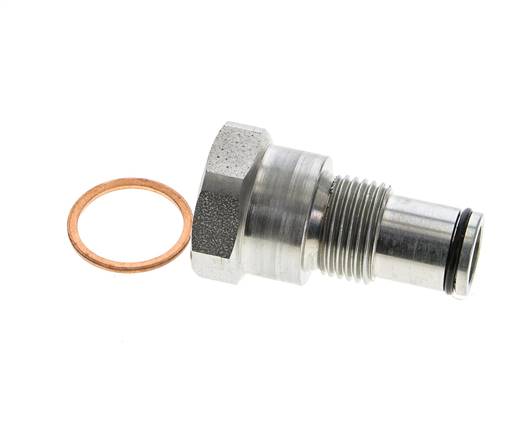

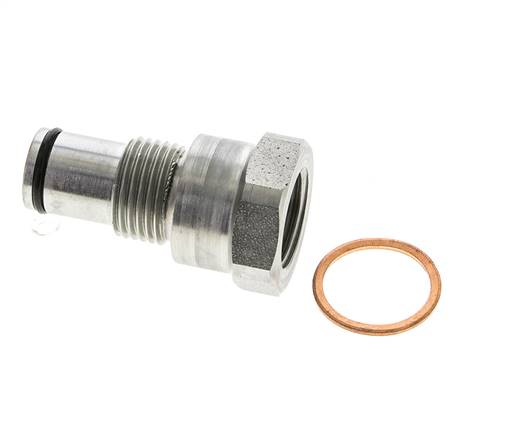

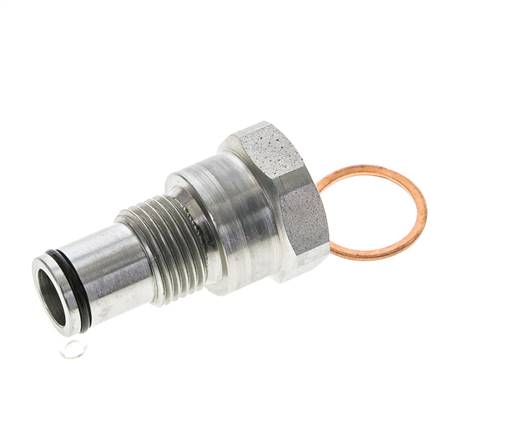

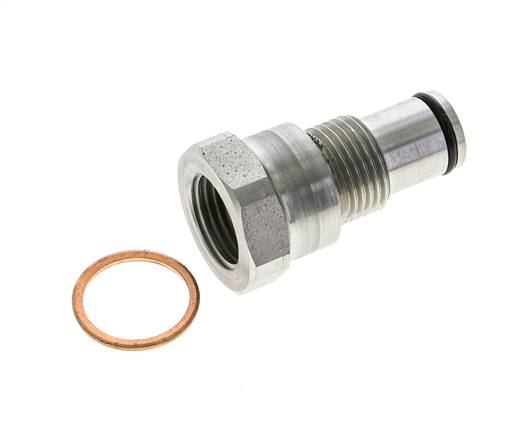

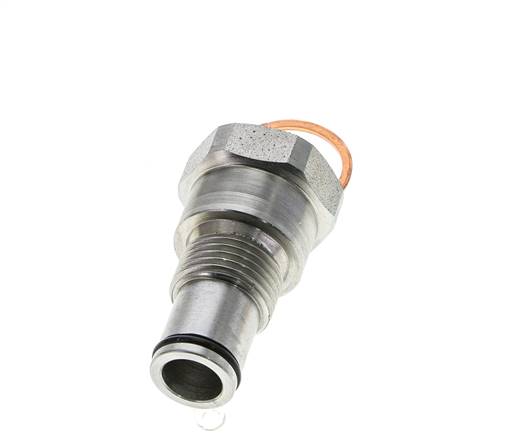

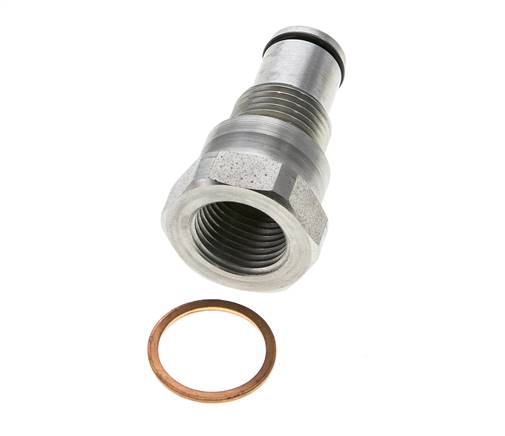

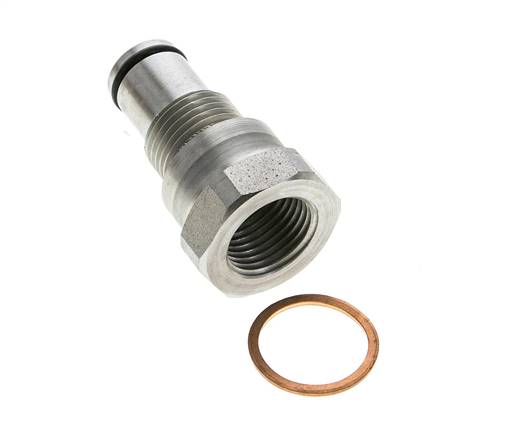

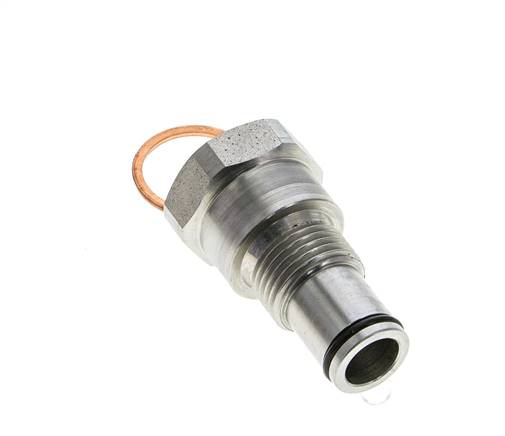

Kit power beyond ou centre fermé pour distributeurs à levier manuel hydrauliques
Kit de rééquipement pour blocs modulaires de distributeurs à levier manuel hydrauliques, monté sur la section de sortie. Bloque la circulation sans pression pour une utilisation avec une pompe à cylindrée variable, ou transmet le débit de la pompe à un autre bloc de vannes (power beyond). Orifice G1/2''.
- Prix normal
- €49,12
- Prix normal
- €40,93
Description
En standard, le débit de la pompe retourne sans pression de P vers T lorsque tous les leviers sont au neutre, ce qui convient à une pompe à engrenages. Ce kit modifie ce fonctionnement. Obturez son orifice G1/2'' et la circulation est bloquée, pour une pompe à cylindrée variable. Raccordez plutôt une conduite et le débit de la pompe est transmis à un second bloc de vannes (power beyond) ; le retour au réservoir passe alors par l'orifice T1. Un kit par bloc de commande.
Avantages :
- Un seul kit pour centre fermé ou power beyond
- Se monte après coup sur un bloc de commande existant
- Orifice G1/2'' pour la conduite vers un second bloc de vannes
Inconvénients :
- Avec l'orifice obturé, le bloc nécessite une pompe à cylindrée variable - ne convient pas aux pompes à engrenages
Série :

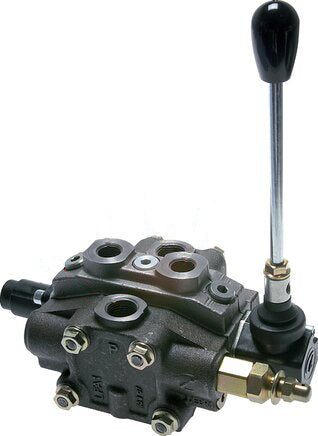

Distributeurs à levier manuel hydrauliques modulaires pour machines mobiles et industrielles. Un bloc de commande se compose d'une section d'entrée avec limiteur de pression réglable (40 à 320 bar), d'une à neuf sections à levier et d'une section de sortie, assemblées avec le jeu de tirants correspondant au nombre de sections. Les sections à levier sont à double effet, avec A et B bloqués ou reliés au réservoir au neutre, ou à simple effet avec A bloqué. Au neutre, le débit de la pompe retourne sans pression au réservoir par un canal de dérivation au neutre. En standard, les leviers sont rappelés au neutre par ressort ; des kits de crantage les maintiennent en position 1, 2 ou les deux. Un kit optionnel permet le centre fermé pour une pompe à cylindrée variable, ou le power beyond vers un second bloc. Orifices P et T G1/2'', orifices A et B G3/8''. Pression d'entrée jusqu'à 320 bar, pression de retour max. 35 bar. Débit nominal 50 l/min pour les blocs de 1 ou 2 sections à levier, 45 l/min pour 3 à 5, 40 l/min pour 6 ou 7 et 35 l/min pour 8 ou 9. Corps en acier et en plastique, joints NBR, pour huile minérale de 10 à 300 mm²/s de -30 à +90 °C. Aussi appelés distributeurs à éléments.
