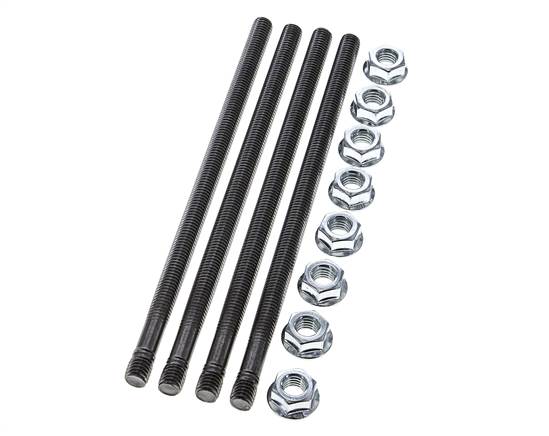

Jeu de tirants pour bloc de distributeurs à levier manuel hydrauliques, 2 sections

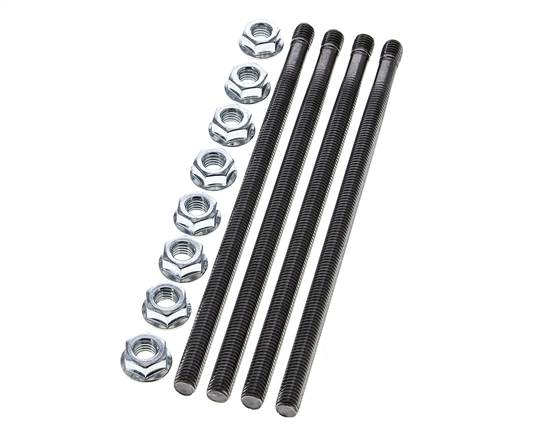

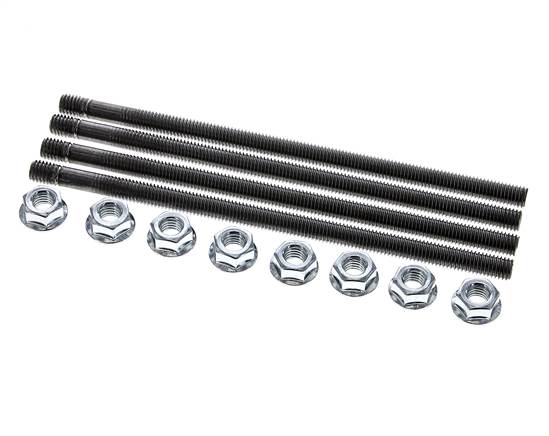

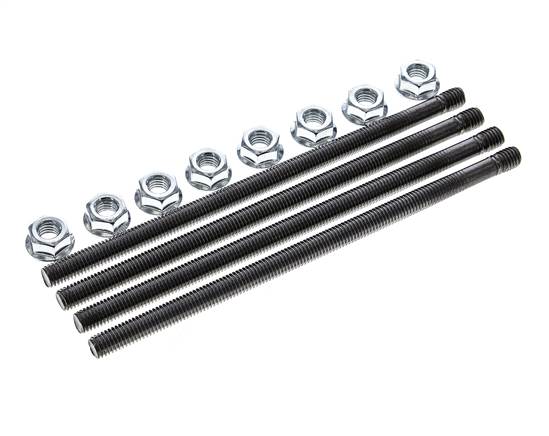

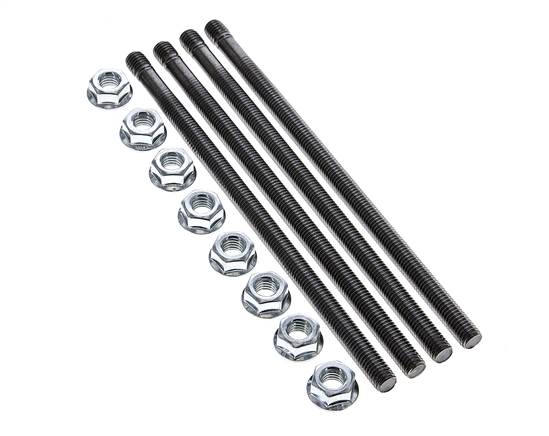

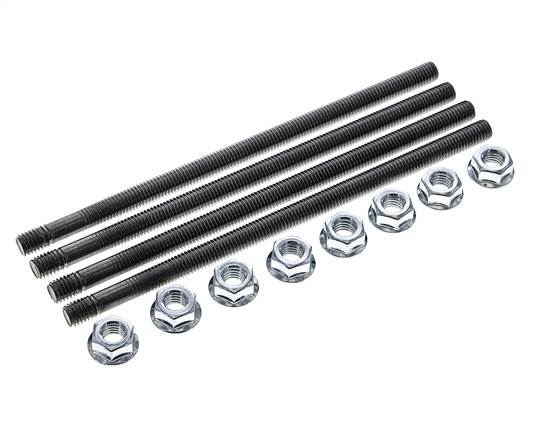

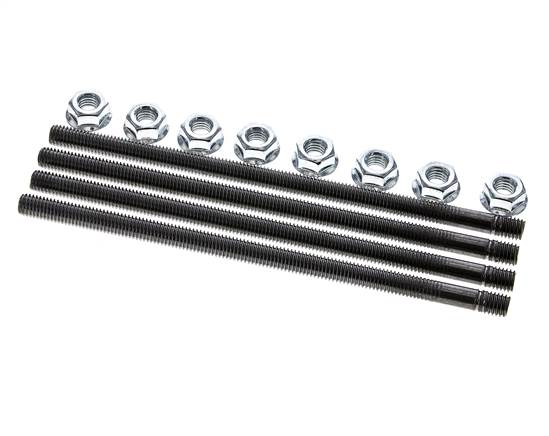

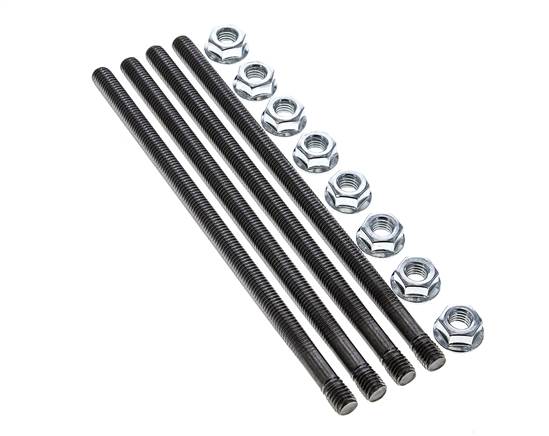

Jeu de tirants pour un bloc modulaire hydraulique de distributeurs à levier manuel avec 2 sections à levier. Assemble la section d'entrée, 2 sections à levier et la section de sortie en un seul bloc de commande. Contient 4 tirants filetés en acier et 8 écrous.
- Prix normal
- €17,60
- Prix normal
- €14,67
Description
Les tirants traversent toutes les sections du bloc et les maintiennent ensemble ; leur longueur doit donc correspondre exactement au nombre de sections à levier. Ce jeu est prévu pour un bloc de 2 sections à levier, conçu pour un débit nominal de 50 l/min. Si vous ajoutez ou retirez une section par la suite, remplacez ce jeu par celui correspondant au nouveau nombre de sections. Le jeu ne comporte aucun joint et n'est pas en contact avec l'huile.
Avantages :
- Longueur adaptée à un bloc avec 2 sections à levier
- Assemble les sections d'entrée, à levier et de sortie en un seul bloc
- Tirants et écrous en acier, aucune pièce d'usure
Inconvénients :
- Convient uniquement à un bloc avec 2 sections à levier - pour d'autres tailles de bloc, choisissez le jeu correspondant
Série :

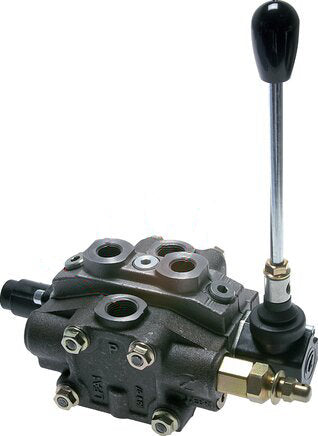

Distributeurs à levier manuel hydrauliques modulaires pour machines mobiles et industrielles. Un bloc de commande se compose d'une section d'entrée avec limiteur de pression réglable (40 à 320 bar), d'une à neuf sections à levier et d'une section de sortie, assemblées avec le jeu de tirants correspondant au nombre de sections. Les sections à levier sont à double effet, avec A et B bloqués ou reliés au réservoir au neutre, ou à simple effet avec A bloqué. Au neutre, le débit de la pompe retourne sans pression au réservoir par un canal de dérivation au neutre. En standard, les leviers sont rappelés au neutre par ressort ; des kits de crantage les maintiennent en position 1, 2 ou les deux. Un kit optionnel permet le centre fermé pour une pompe à cylindrée variable, ou le power beyond vers un second bloc. Orifices P et T G1/2, orifices A et B G3/8. Pression d'entrée jusqu'à 320 bar, pression de retour max. 35 bar. Débit nominal 50 l/min pour les blocs de 1 ou 2 sections à levier, 45 l/min pour 3 à 5, 40 l/min pour 6 ou 7 et 35 l/min pour 8 ou 9. Corps en acier et en plastique, joints NBR, pour huile minérale de 10 à 300 mm²/s de -30 à +90 °C. Aussi appelés distributeurs à éléments.
