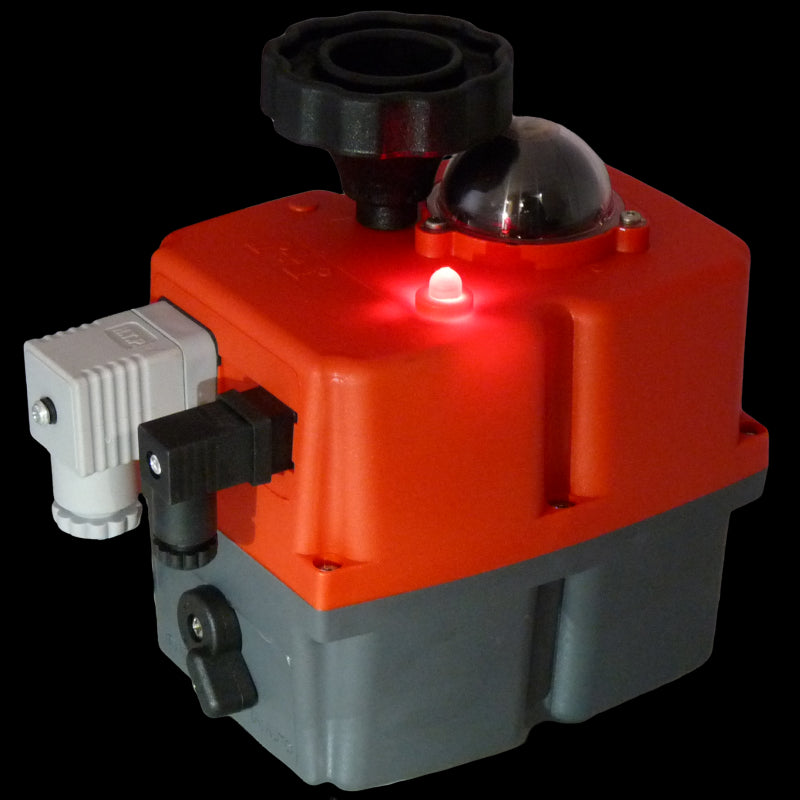

J4C 24-240V AC/DC Actionneur électrique 20Nm F03/F04/F05 14 mm

Cet actionneur électrique vous permet de commander des vannes quart de tour (à bille ou à papillon). Il a un couple de fonctionnement de 20 Nm (couple de rupture plus élevé, veuillez consulter le manuel) et peut ouvrir/fermer la vanne en 9 secondes avec un cycle de service de 75 %. Il nécessite une tension d'alimentation de 24-240 V AC/DC et il dispose d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. En standard, il dispose d'une roue dentée de commande manuelle permettant de faire tourner manuellement la tige de l'actionneur en cas d'urgence. Il est conçu pour être monté sur une vanne à boisseau sphérique ou papillon quart de tour dotée d'une bride ISO 5211 F03, F04 ou F05 avec un raccord en étoile de 14 mm pour arbres d'entraînement carrés. Il est doté d'un boîtier en polyamide (PA) durable, ce qui lui confère un indice de protection IP67, capable de fonctionner dans un environnement de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il est doté d'un boîtier robuste IP67
• En standard, il est équipé d'une roue dentée permettant de tourner manuellement la vanne si nécessaire.
• Il est doté d'un indicateur visuel de position clair permettant de voir l'état de la vanne.
• Il est conçu pour être monté sur une vanne à boisseau sphérique ou à papillon quart de tour dotée de brides ISO 5211 F03, F04 ou F05.

Cons :

• L'actionneur n'est pas équipé d'un retour de sécurité de la batterie (BSR) mais peut être actionné manuellement en cas de panne de courant.
• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série J4C

Les actionneurs de vannes électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de caractéristiques standard qui incluent la protection contre les dommages causés par un surcouple ou la condensation. Les actionneurs sont également disponibles avec différentes options comme le BSR (Battery Safety Return) à sécurité intégrée ou la modulation appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 20 et 300 Nm. L'actionneur électrique à sécurité intégrée ou modulant J4C est le même que l'actionneur standard tout-ou-rien J4C, mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur à sécurité intrinsèque J4C BSR peut être réglé en position ouverte ou fermée. L'actionneur modulant J4C DPS peut être contrôlé par 4-20 mA ou 0-10 V (0-10 V sur demande).
