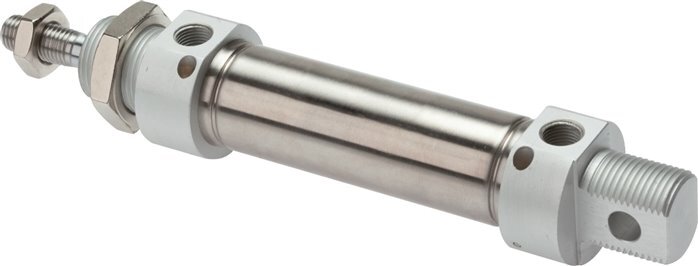

ISO 6432 Vérin Rond à Double Effet 20-25mm - Magnétique - Amortissement
Il s'agit d'un mini-cylindre pneumatique ISO 6432 à double effet avec un alésage de Ø20 mm et une course de 25 mm. La pression de fonctionnement est de 1 à 10 bar (14,5 à 145,04 psi). Le cylindre est autolubrifiant et dispose d'un amortissement réglable et d'un piston magnétique pour la détection de la position. La taille du filetage de la tige d'extrémité est M8. Large gamme d'accessoires de montage disponibles. La culasse et le pied du cylindre sont en aluminium, le tube du cylindre est en acier inoxydable 304 et la tige du piston est en acier inoxydable 303. Convient pour des températures de -20 à 80 °C.
- Prix normal
- €61.98
- Prix normal
- €51.65
Description
Ce vérin pneumatique est à double effet, ce qui signifie qu'il a besoin d'une pression d'air pour étendre et rétracter la tige. Le cylindre est conforme à la norme ISO 6432 (également appelée mini-cylindre ou cylindre rond), qui est une norme mondialement acceptée et largement utilisée. L'avantage est qu'il permet une interchangeabilité mondiale avec d'autres grandes marques telles que Festo, SMC ou Norgren. L'alésage est de 20 mm et la course de 25 mm. Ce cylindre a une pression de fonctionnement de 1 à 10 bars (14,5 à 145,04 psi). La tige du piston est dotée d'un filetage M8 à son extrémité. Le piston contient un élément magnétique. Cela permet d'obtenir un retour d'information précis sur la position de la tige en montant un ou plusieurs capteurs magnétiques, tels que des capteurs à lames ou des capteurs à effet Hall. L'amortissement aux deux extrémités de la course est réglable à l'aide de vis de réglage. Le cylindre possède deux orifices G 1/8 pouces pour l'acheminement de l'air. Le vérin peut être monté rigide ou flexible avec une large gamme d'options de montage, telles que les embouts à rotule (ISO 8139) ou les embouts à fourche. La culasse et le pied du cylindre sont en aluminium, le tube du cylindre est en acier inoxydable 304 et la tige du piston est en acier inoxydable 303. Les cylindres ronds EMC ISO 21287 sont compatibles avec les séries de produits suivantes : Asco G435, Aventics MNI, Aventics OCT, Festo DSNU, IMI Norgren RM, IMI Norgren RT, Norgren RM Norgren RT, Parker P1A, SMC C85, SMC CBM2, SMC CD85, SMC CDG1, SMC CDJ, SMC CDJ2 et la série SMC CG1.
Pour :
- La norme ISO 6432 est mondialement acceptée et interchangeable avec d'autres grandes marques.
- Les vérins à double effet peuvent appliquer une pression dans deux directions et offrent un meilleur contrôle du mouvement que les vérins à simple effet.
- La fin de la course de la tige peut être réglée pour l'amortissement.
- Le cylindre est autolubrifiant et nécessite peu d'entretien.
Cons :
- Ne peut être utilisé dans un environnement glacial
