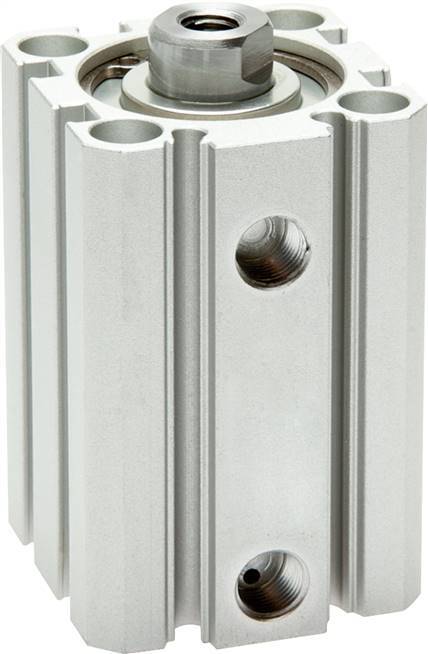

ISO 21287 Vérin Compact à Double Effet 20-40mm - Magnétique
Il s'agit d'un vérin pneumatique double effet ISO 21287 avec un alésage de Ø20 mm et une course de 40 mm. La pression de fonctionnement est de 1 à 10 bar (14,5 à 145,04 psi). Le cylindre est autolubrifiant et possède un piston magnétique pour la détection de la position. La taille du filetage de la tige d'extrémité est de M6. Large gamme d'accessoires de montage disponibles. La culasse, le pied et le tube sont en aluminium et la tige du piston est en acier inoxydable. Convient pour des températures de -20 à 80 °C.
- Prix normal
- €42,17
- Prix normal
- €35,14
Description
Ce vérin pneumatique est à double effet, ce qui signifie qu'il a besoin d'une pression d'air pour étendre et rétracter la tige. Le cylindre est conforme à la norme ISO 21287 (également appelée cylindre compact), qui est une norme mondialement acceptée et largement utilisée. L'avantage est qu'il permet une interchangeabilité mondiale avec d'autres grandes marques telles que Festo, SMC ou Norgren. L'alésage est de 20 mm et la course de 40 mm. Ce cylindre a une pression de fonctionnement de 1 à 10 bars (14,5 à 145,04 psi). La tige du piston est dotée d'un filetage M6 à son extrémité. Le piston contient un élément magnétique. Cela permet d'obtenir un retour d'information précis sur la position de la tige en montant un ou plusieurs capteurs magnétiques, tels que des capteurs à lames ou des capteurs à effet Hall. Le cylindre comporte deux orifices M5 pour l'acheminement de l'air. Le vérin peut être monté rigide ou flexible avec une large gamme d'options de montage, telles que les embouts à rotule (ISO 8139) ou les embouts à fourche. La culasse, le pied et le tube sont en aluminium et la tige du piston est en acier inoxydable. Les vérins compacts EMC ISO 21287 sont compatibles avec les séries de produits suivantes : Asco 449, Aventics CCI, Festo ADN, IMI Norgren RA, Parker P1P et la série SMC C55.
Pour :
- La norme ISO 21287 est mondialement acceptée et interchangeable avec d'autres grandes marques.
- Les vérins à double effet peuvent appliquer une pression dans deux directions et offrent un meilleur contrôle du mouvement que les vérins à simple effet.
- Les vérins compacts sont légers et peu encombrants
- Installation facile des capteurs de position dans le corps rainuré
- Le cylindre est autolubrifiant et nécessite peu d'entretien.
Cons :
- Ne convient pas au verglas
- Amortissement, mais non réglable
