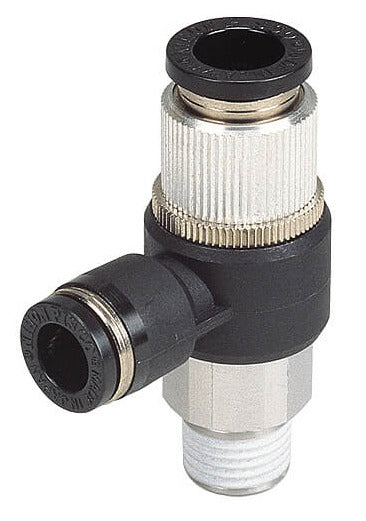

IN-R3/8" OUT-12mm EX-12mm Tube vanne d'échappement rapide
Avis: Ce produit n'est plus fabriqué
Il s'agit d'une valve d'échappement rapide de tube utilisée pour l'échappement rapide de l'air d'un système pneumatique, en évitant de le renvoyer dans le tube. Il est doté d'un orifice d'entrée à filetage mâle R 3/8 pouce, d'un orifice de sortie à raccord instantané de 12 mm et d'un orifice d'échappement à raccord instantané de 12 mm. La vanne a une pression nominale de 13,5 bars. Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de température de 0 à 60 °C (32 à 140 °F).
Avis: Ce produit n'est plus fabriqué
Description
Il s'agit d'une valve d'échappement rapide de tube utilisée pour l'échappement rapide de l'air d'un système pneumatique, en évitant de le renvoyer dans le tube. L'air passe de l'orifice d'entrée à l'orifice de sortie en un seul coup et il est ensuite évacué en passant de l'orifice de sortie à l'orifice d'échappement.
Il est doté d'un orifice d'entrée à filetage mâle R 3/8 pouce, d'un orifice de sortie à raccord instantané de 12 mm et d'un orifice d'échappement à raccord instantané de 12 mm.
Pression de fonctionnement de 1 à 7 bars (14.5 à 101.5 psi). La vanne a une pression nominale de 13,5 bars. Il est doté de joints en NBR qui le rendent apte à des applications dans une plage de températures allant de 0 à 60°C (32 à 140°F) (pas de gel).
Pour :
- Améliore considérablement l'efficacité de l'évacuation de l'air
- Revêtement d'étanchéité permettant une connexion étanche sécurisée avec un actionneur
Cons :
- Convient aux applications sous vide.
Série EQ-PCC
La série EQ comprend des vannes utilisées pour évacuer rapidement l'air comprimé d'un système en évitant de le renvoyer par la tuyauterie, ce qui accélère les courses de retour et économise de l'énergie. L'orifice d'entrée et l'orifice de sortie peuvent être équipés d'un raccord enfichable ou d'un raccord fileté, tandis que l'orifice d'échappement peut être un raccord enfichable ou un silencieux avec une aiguille pour la régulation du volume d'échappement. Les tailles des raccords instantanés vont de 4 à 12 mm, les tailles des orifices filetés mâles vont de R1/8 à R1/2 pouce et les tailles des raccords instantanés des orifices d'échappement vont de 8 à 12 mm. Les vannes sont équipées de joints toriques en NBR et d'un revêtement sealock sur l'orifice fileté pour une connexion étanche avec un actionneur. Les vannes sont adaptées à une pression de fonctionnement allant de 1 à 7 bars et à une pression de rupture de 0,5 bar. Ces vannes ont une pression d'épreuve de 13,5 bar. Ils sont adaptés à une plage de températures de fonctionnement de 5 à 60°C (sans gel).
