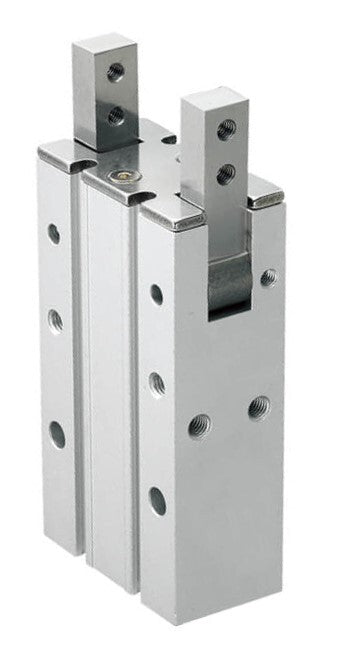

Grippeur pneumatique D25 mm à 2 mâchoires 180 deg angulaire à double action Mâchoires standard à trou traversant
Pince pneumatique angulaire à double action Mindman MCHY avec un angle de fonctionnement de -3 à 180°. La force de maintien externe est de 70 N à 5 bars (15,74 lbf à 73 psi). La plage de pression va de 2 à 6 bars (29 à 87 psi). La pince comporte un piston en acier inoxydable avec des couvercles avant et arrière en aluminium, les mâchoires sont en acier au carbone et le joint est en NBR. En standard, le piston est magnétique, ce qui permet d'utiliser des capteurs de position magnétiques. La pince est adaptée à une plage de températures allant de -10 à 60°C (14 à 140°F).
- Prix normal
- €307,93
- Prix normal
- €256,61
Description

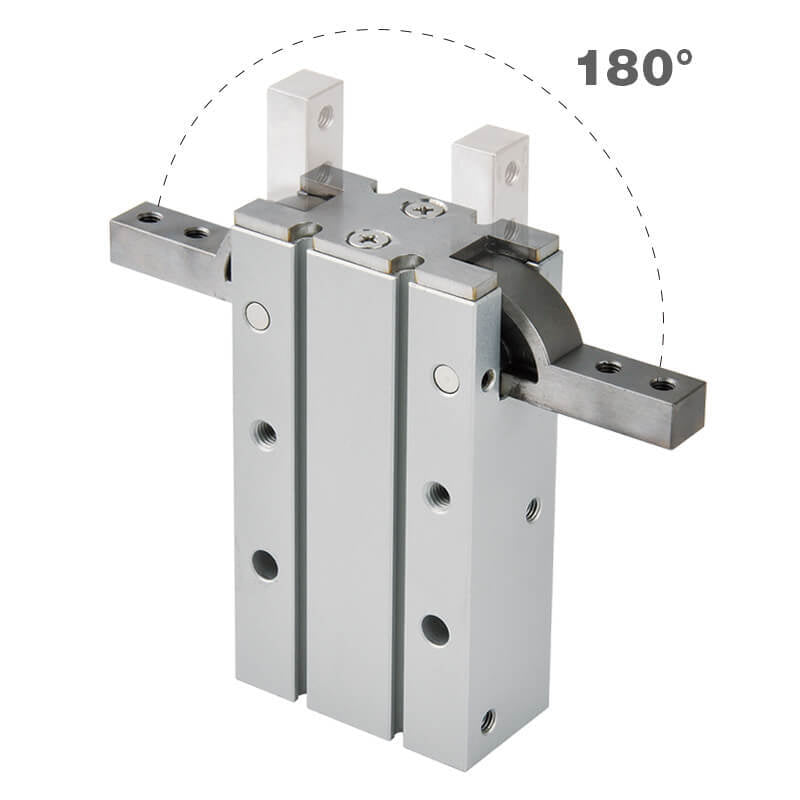

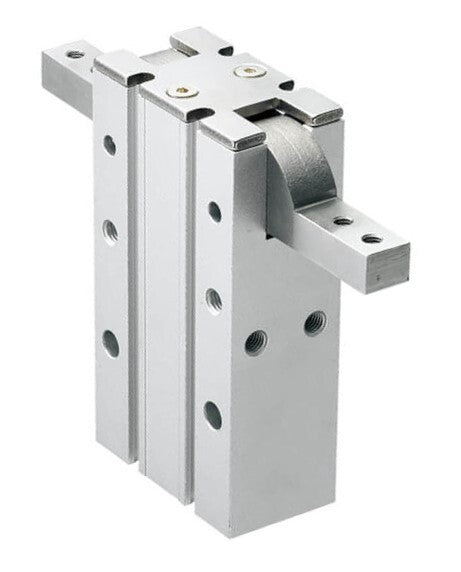

Cette pince pneumatique à deux mâchoires et à angle de 180° de Mindman peut être utilisée pour les opérations de prise et de mise en place. Les mâchoires de la pince sont ouvertes et fermées autour d'un point de pivot central avec un angle de fermeture de -3° et un angle d'ouverture de +180°. Cette pince à double action possède deux orifices d'air : un pour ouvrir les mâchoires et un autre pour les fermer. Cette pince angulaire à double action permet de manipuler des objets en utilisant une prise externe. La force effective pour le fonctionnement externe est de 70 N (15.74 lbf). La force effective est calculée pour chaque mâchoire de la pince à 5 bars et avec un bras de levier de 20 mm. Une prise de rétention ou englobante nécessite beaucoup moins de force.
Le cylindre d'air interne a un alésage de 25 mm. Il a une pression de fonctionnement de 2 à 6 bars (29 à 87 psi) et une fréquence de fonctionnement maximale de 60 cycles/min. Les orifices d'air ont une taille de M5×0,8.
La pince est dotée d'un piston en acier inoxydable avec des couvercles avant et arrière en aluminium et le joint est en NBR, ce qui la rend durable et capable de fonctionner dans une plage de température de -10 à 60°C (14 à 140°F). Le joint de tige empêche les corps étrangers de pénétrer dans le cylindre.
Les mâchoires sont fabriquées en acier inoxydable et sont dotées d'un trou traversant standard pour le montage des doigts. Les doigts sont dotés de trous traversants, ce qui vous permet d'y monter un autre modèle de préhenseur personnalisé, optimisé pour votre application. Il est recommandé de concevoir des doigts légers à faible inertie. Cela limitera les chocs aux extrémités de la course. Veuillez également utiliser une vanne de régulation du débit pour limiter la vitesse des mâchoires afin de réduire l'impact lorsque les mâchoires s'ouvrent ou se ferment complètement. Assurez-vous que les mâchoires sont en position parallèle lorsque les pinces sont en position de fermeture. Utilisez les instructions faciles à utiliser de Mindman (voir la section Téléchargement) pour calculer la force requise.
En standard, le piston est équipé d'un anneau magnétique, ce qui permet l'utilisation d'un capteur de position magnétique. Le capteur de position est glissé en place le long des rainures du boîtier et fixé avec une vis de blocage.
Pour :
- Grâce à sa forme angulaire, il peut être utilisé avec différentes formes et tailles de pièces
- Il dispose de trois interfaces de montage, ce qui permet une grande flexibilité et de nombreuses options de conception
- Convient à un capteur de position magnétique grâce au piston magnétique
- Forces de préhension élevées obtenues grâce à des cames internes et des mâchoires en acier inoxydable
- Conception compacte et construction légère
- Un capteur de position magnétique monté dans l'une des quatre rainures latérales du boîtier
- Un modèle de doigt personnalisé peut être facilement fixé à la mâchoire, en remplacement des doigts actuels, afin d'optimiser la prise de la pièce à travailler
Cons :
- Si l'objet présente deux surfaces planes opposées, choisissez une pince parallèle. Ils peuvent supporter certaines variations dimensionnelles
- Ne peut pas être utilisé dans des environnements glacés.
Série MCHY
Les préhenseurs pneumatiques MCHY sont des dispositifs de prise et de mise en place très précis. Ils ont une conception angulaire à deux mâchoires de 180°. Ils sont disponibles en version double effet ou simple effet. La plage de diamètre du cylindre est de 12-32 mm. La course va de -3 à 180°. La pince fournit une force effective allant jusqu'à 175 N à 5 bars (39,3 lbf @ 72,5 psi). La pression de fonctionnement est de 1,5 à 7 bars (21,8 à 101,5 psi) et la fréquence de fonctionnement maximale est de 60 cycles/min. Ils sont dotés de mâchoires et d'un piston en acier inoxydable, d'un corps en aluminium anodisé avec des rainures de détection encastrées. Le joint est en NBR. La plage de température est comprise entre -10 et 60 °C (-14 et 140 °F). Les trois interfaces de montage sur différents côtés permettent une installation flexible. Il dispose de ports d'air M3x0.5 ou M5x0.8 pour se connecter à un tuyau pneumatique.
