Griffe pneumatique D20 mm à 2 mors parallèles fermés par ressort Mors taraudés latéralement

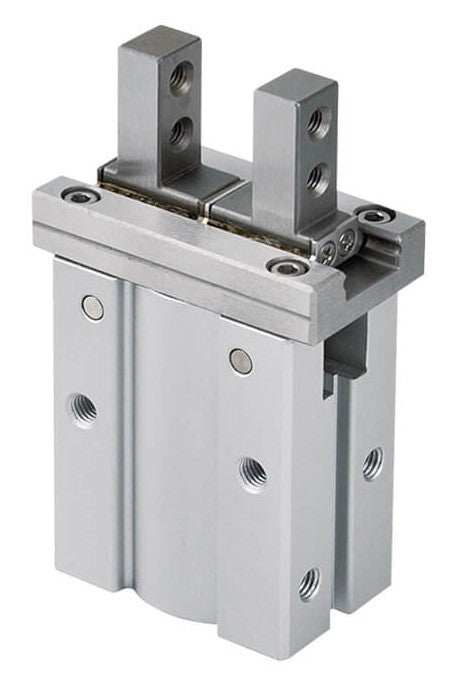

Cette pince pneumatique parallèle à deux mâchoires de Mindman peut être utilisée pour les opérations de prise et de mise en place. Les doigts/mâchoires de la pince sont capables de se déplacer de 10 mm à partir de leur point de départ. Cette pince à simple effet (normalement fermée) est dotée d'un orifice d'air et manipule les articles à l'aide d'une pince interne. La force effective pour le fonctionnement interne est de 59 N (13.26 lbf). La force effective est calculée pour chaque mâchoire de la pince à 5 bars et avec un bras de levier de 20 mm.

Le cylindre d'air interne a un alésage de 20 mm. Il a une pression de fonctionnement de 2,5 à 7 bars (36,25 à 101,5 psi) et une fréquence de fonctionnement maximale de 180 cycles/min. Les orifices d'air ont une taille de M5×0,8.

La pince est dotée d'un piston en acier inoxydable avec des couvercles avant et arrière en aluminium et le joint est en NBR, ce qui la rend durable et capable de fonctionner dans une plage de température de -10 à 60°C (14 à 140°F).

Les mâchoires sont fabriquées en acier inoxydable et sont dotées d'une conception à taraudage latéral pour le montage des doigts. Les doigts sont dotés de trous traversants, ce qui vous permet d'y monter un autre modèle de préhenseur personnalisé, optimisé pour votre application. Il est recommandé de concevoir des doigts légers à faible inertie. Cela limitera les chocs aux extrémités de la course. Si la vitesse ou les chocs de la mâchoire sont préoccupants, on peut utiliser une vanne de régulation du débit pour limiter la vitesse de la mâchoire. Utilisez les instructions faciles à utiliser de Mindman (voir la section Téléchargement) pour calculer la force requise.

En standard, le piston est équipé d'un anneau magnétique, ce qui permet l'utilisation d'un capteur de position magnétique. Le capteur de position est glissé en place le long des rainures du boîtier et fixé avec une vis de blocage.

Pour :

• Les pinces parallèles sont plus faciles à concevoir et à programmer que les pinces angulaires, car elles n'ont qu'un seul axe de mouvement
• Les pinces parallèles sont généralement plus précises que les pinces angulaires
• Il dispose de trois interfaces de montage, ce qui permet une grande flexibilité et de nombreuses options de conception
• Convient à un capteur de position magnétique grâce au piston magnétique
• La répétabilité est de ±0,01 mm
• Contient des trous de fixation sur la surface de montage inférieure pour un repositionnement précis
• Conception de haute qualité et précision avec guidage linéaire à billes et ensemble de préhension en acier inoxydable martensitique
• Un modèle de doigt personnalisé peut être facilement fixé à la mâchoire, en remplacement des doigts actuels, afin d'optimiser la prise de la pièce à travailler

Cons :

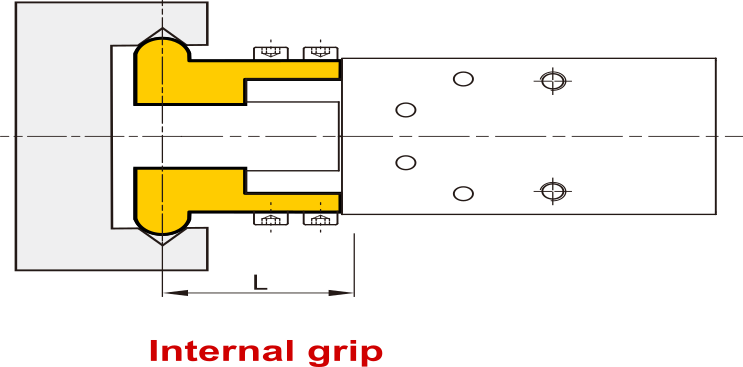

• Uniquement pour la préhension interne, choisissez une grippe à ressort ou à double effet pour la préhension externe
• Ne peut pas être utilisé dans des environnements glacés.

Série MCHC

Les préhenseurs pneumatiques MCHC sont des dispositifs de prise et de mise en place très précis. Ils ont une conception parallèle à deux mâchoires. Ils sont disponibles en version double effet ou simple effet. La plage de diamètre du cylindre est de 12-32 mm. La mâchoire est capable de se déplacer jusqu'à 16 mm. La pince fournit une force effective allant jusqu'à 175 N à 5 bars (39,3 lbf @ 72,5 psi). La pression de fonctionnement est de 1,5 à 7 bars (21,8 à 101,5 psi) et la fréquence de fonctionnement maximale est de 180 cycles/min. Ils sont dotés de mâchoires et d'un piston en acier inoxydable, d'un corps en aluminium anodisé avec des rainures de capteur encastrées. Le joint est en NBR. La plage de température est comprise entre -10 et 60 °C (-14 et 140 °F). Les trois interfaces de montage sur différents côtés permettent une installation flexible. Il dispose de ports d'air M3x0.5 ou M5x0.8 pour se connecter à un tuyau pneumatique.
