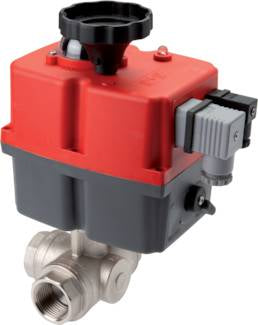

G4'' T-port 24-240V CA/CC Vanne À Bille 3 Voies En Acier Inoxydable
Ce vérin électrique modulant est proposé en combinaison avec une vanne à bille en acier inoxydable 3 voies (port T). Le vérin nécessite 24-240 V CA/CC pour fonctionner. La vanne à bille a trois points de connexion filetés intérieurs G4". Orifice de 40 mm, plage de température du milieu de -20 à 180 °C, et une pression maximale de 40 bars. Avec le boîtier en polyamide (PA) du vérin, il offre une protection IP67 pour une température ambiante de -20 à 70 °C.
- Prix normal
- $3,309.16 USD
Nous vendons uniquement aux entreprises enregistrées
Description
Ce vérin électrique modulant est proposé en combinaison avec une vanne à bille 3 voies. Il peut tourner la vanne de 0 à 90 degrés en 34 secondes avec un couple de fonctionnement de 140 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V CA/CC, a un cycle de service de 75 %, et est livré avec un indicateur de position visuel sur le dessus de l'appareil pour voir clairement la position de la vanne. Le vérin est monté sur la vanne à bille via la bride ISO 5211 F07 ou F10 (17 mm). La vanne à bille en acier inoxydable 3 voies a trois points de connexion de G4". Le milieu s'écoule à travers un alésage de 75 et la température peut être comprise entre -20 et 180 °C sous 40 bars. Il a un matériau d'étanchéité de broche en PTFE. Avec le boîtier durable en polyamide (PA) du vérin, il offre une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter le vérin, veuillez lire attentivement le manuel.
Avantages :
- Il a un boîtier robuste IP67
- En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire
- Il a un indicateur de position visuel clair pour voir l'état de la vanne
Inconvénients :
- Le vérin n'est pas équipé d'un retour de sécurité de batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
- Comparé à un vérin pneumatique de la même taille, la vitesse de fonctionnement est plus lente
Série J4C
Vanne à bille BL3SA
Les vannes à bille de la série BL3SA sont des vannes à bille 3 voies fiables avec un port L ou T. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL3SA ont toutes une bride supérieure ISO 5211 (de F03 à max. F10) ce qui permet le montage d'un vérin.
Vérin J4C
Les vérins électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus au surcouple ou à la condensation. Les vérins sont également disponibles avec différentes options comme le BSR de sécurité de batterie (Battery Safety Return) ou modulant appelé DPS (Système de Positionnement Numérique). La série a une plage de couple de fonctionnement de 20-300 Nm.
Le vérin électrique fail-safe ou modulant J4C est le même que le vérin J4C standard on-off mais un kit BSR et/ou DPS est ajouté à l'intérieur du vérin. Le vérin J4C BSR fail-safe peut être réglé pour échouer ouvert ou fermé. Le vérin modulant J4C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).
Pièces de rechange
Ci-dessous se trouve une liste des pièces de rechange pour cette unité si nécessaire. Utilisez simplement le numéro SKU dans notre barre de recherche pour trouver la bonne pièce.Vanne à bille : BL3SAT-400
Vérin : V2S98
Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
