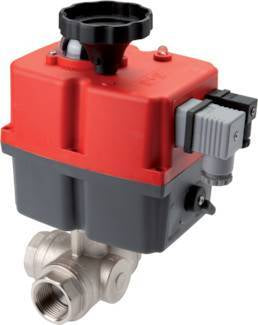

G4'' L-port 24-240V CA/CC Vanne À Bille 3 Voies

Ce vérin électrique modulant est proposé en combinaison avec une vanne à bille à 3 voies. Il peut tourner la vanne de 0 à 90 degrés en 34 secondes avec un couple de fonctionnement de 140 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V CA/CC, a un cycle de service de 75 %, et est livré avec un indicateur de position visuel sur le dessus de l'appareil pour voir clairement la position de la vanne. Le vérin est monté sur la vanne à bille via le flasque ISO 5211 F07 ou F10 (17 mm). La vanne à bille en acier inoxydable à 3 voies a trois points de connexion de G4". Le milieu s'écoule à travers un alésage de 75 et la température peut être comprise entre -20 et 180 °C sous 40 bars. Il a un matériau d'étanchéité de broche en PTFE. Avec le boîtier durable en polyamide (PA) du vérin, il offre une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter le vérin, veuillez lire attentivement le manuel.

Avantages :

• Il a un boîtier robuste IP67
• En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire
• Il a un indicateur de position visuel clair pour voir l'état de la vanne

Inconvénients :

• Le vérin n'est pas équipé d'un retour de sécurité de batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
• Comparé à un vérin pneumatique de la même taille, la vitesse de fonctionnement est plus lente

Série J4C

Vanne à bille BL3SA

Les vannes à bille de la série BL3SA sont des vannes à bille à 3 voies fiables avec un L-port ou un T-port. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL3SA ont toutes un flasque supérieur ISO 5211 (de F03 à max. F10) ce qui permet le montage d'un vérin.

Vérin J4C

Les vérins électriques à haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus à un couple excessif ou à la condensation. Les vérins sont également disponibles avec différentes options comme le BSR de sécurité de batterie (Battery Safety Return) ou modulant appelé DPS (Système de Positionnement Numérique). La série a une plage de couple de fonctionnement entre 20-300 Nm.
Le vérin électrique fail-safe ou modulant J4C est le même que le vérin J4C standard on-off mais un kit BSR et/ou DPS est ajouté à l'intérieur du vérin. Le vérin J4C BSR fail-safe peut être réglé pour échouer ouvert ou fermé. Le vérin modulant J4C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Vanne à bille : BL3SAL-400
Vérin : V2S98

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
