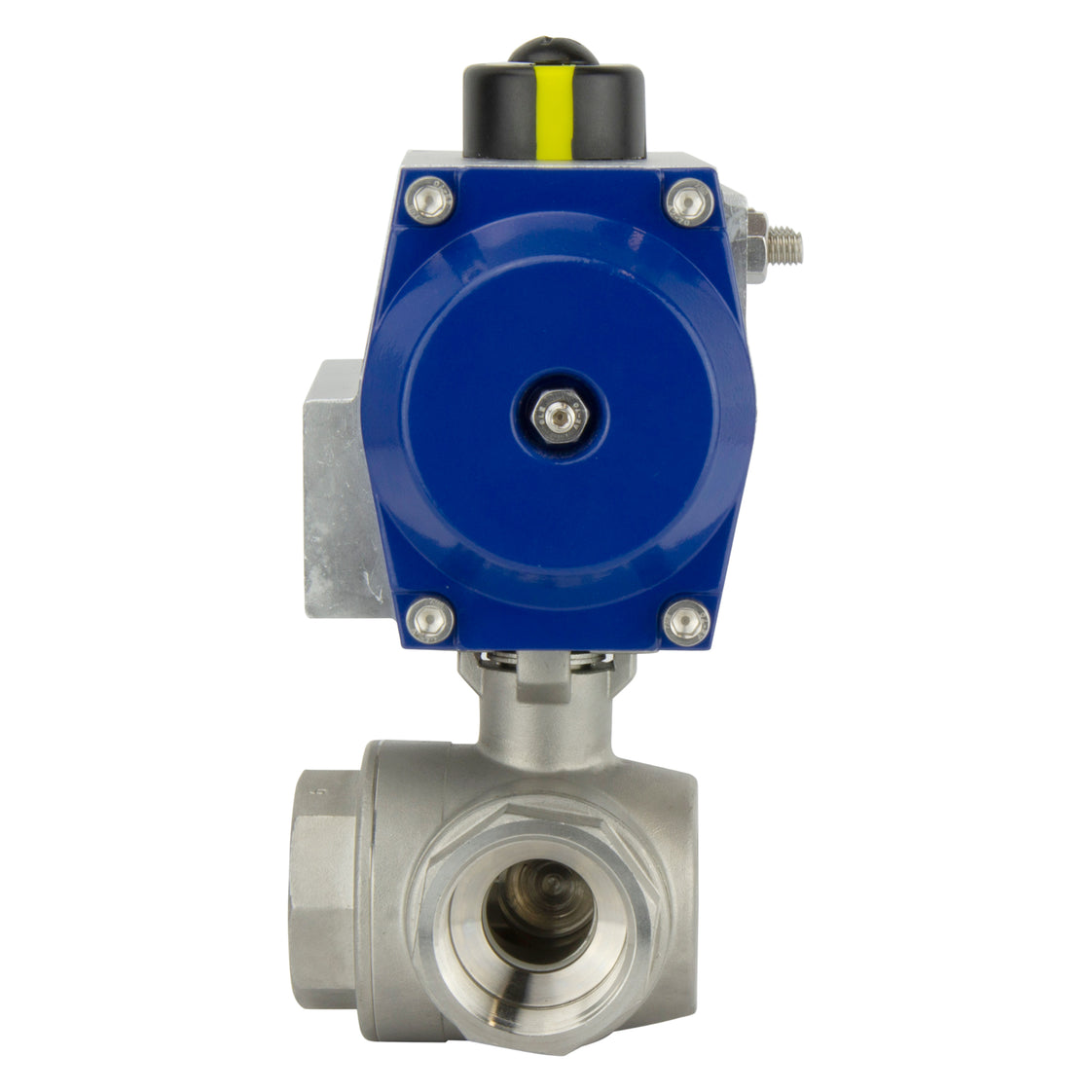

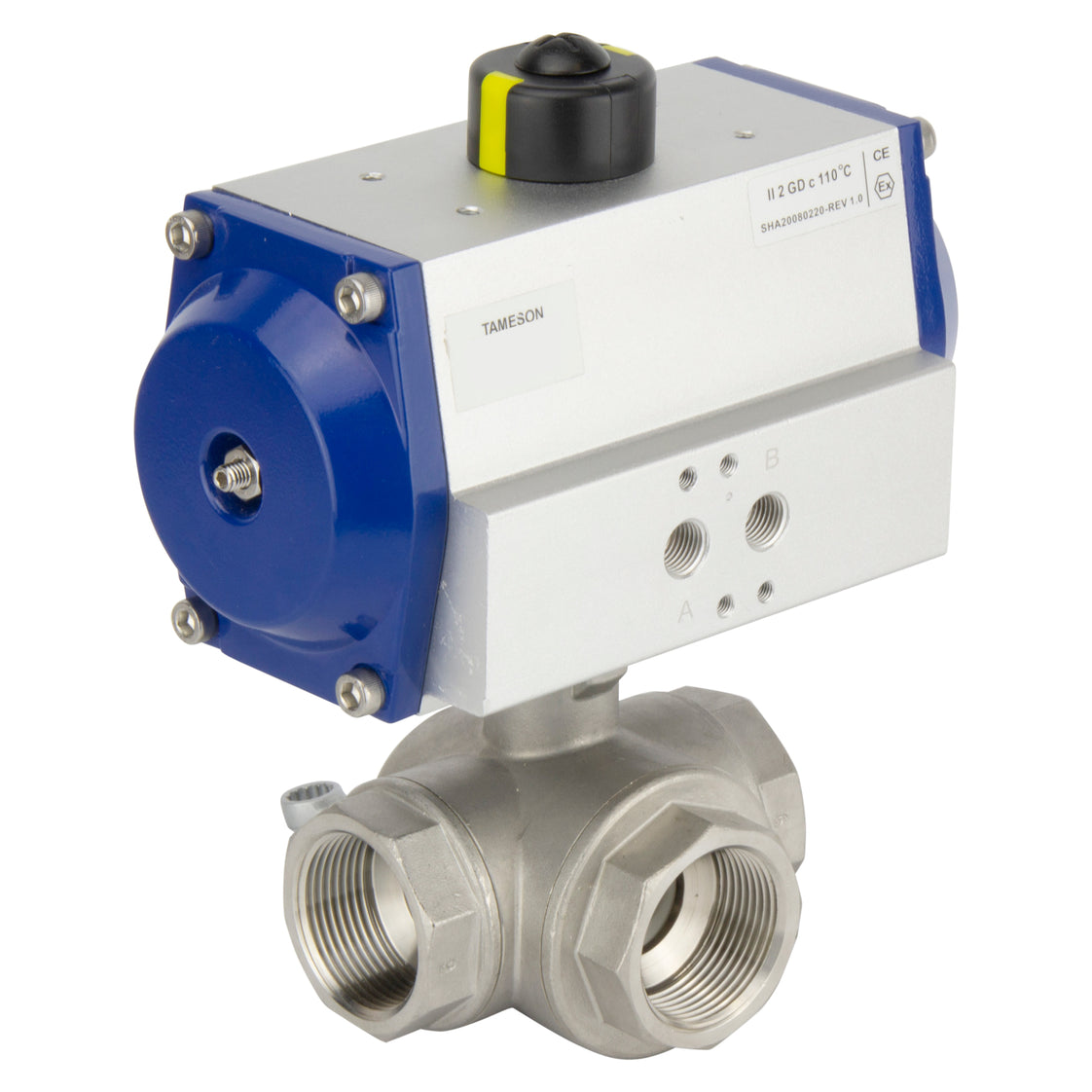

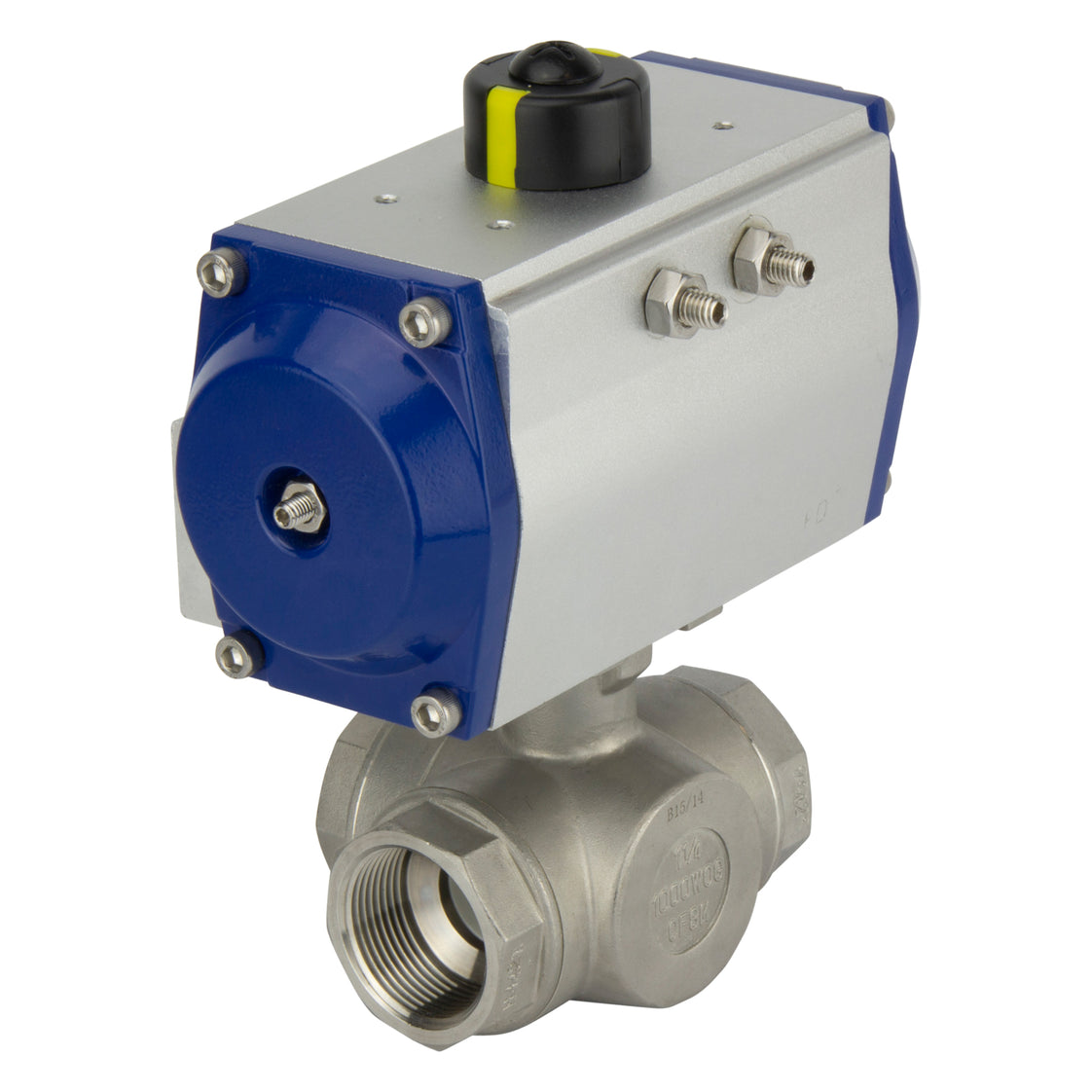

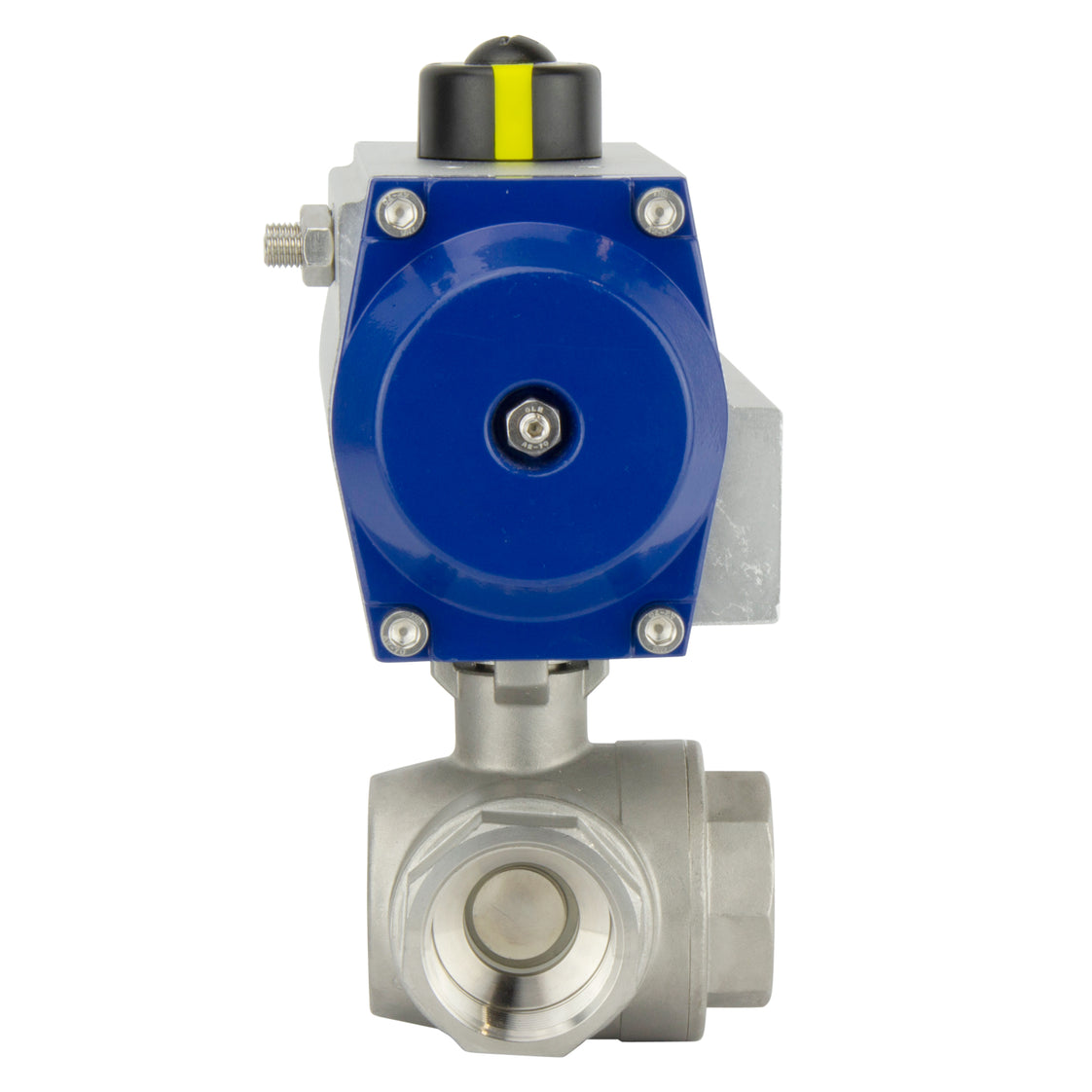

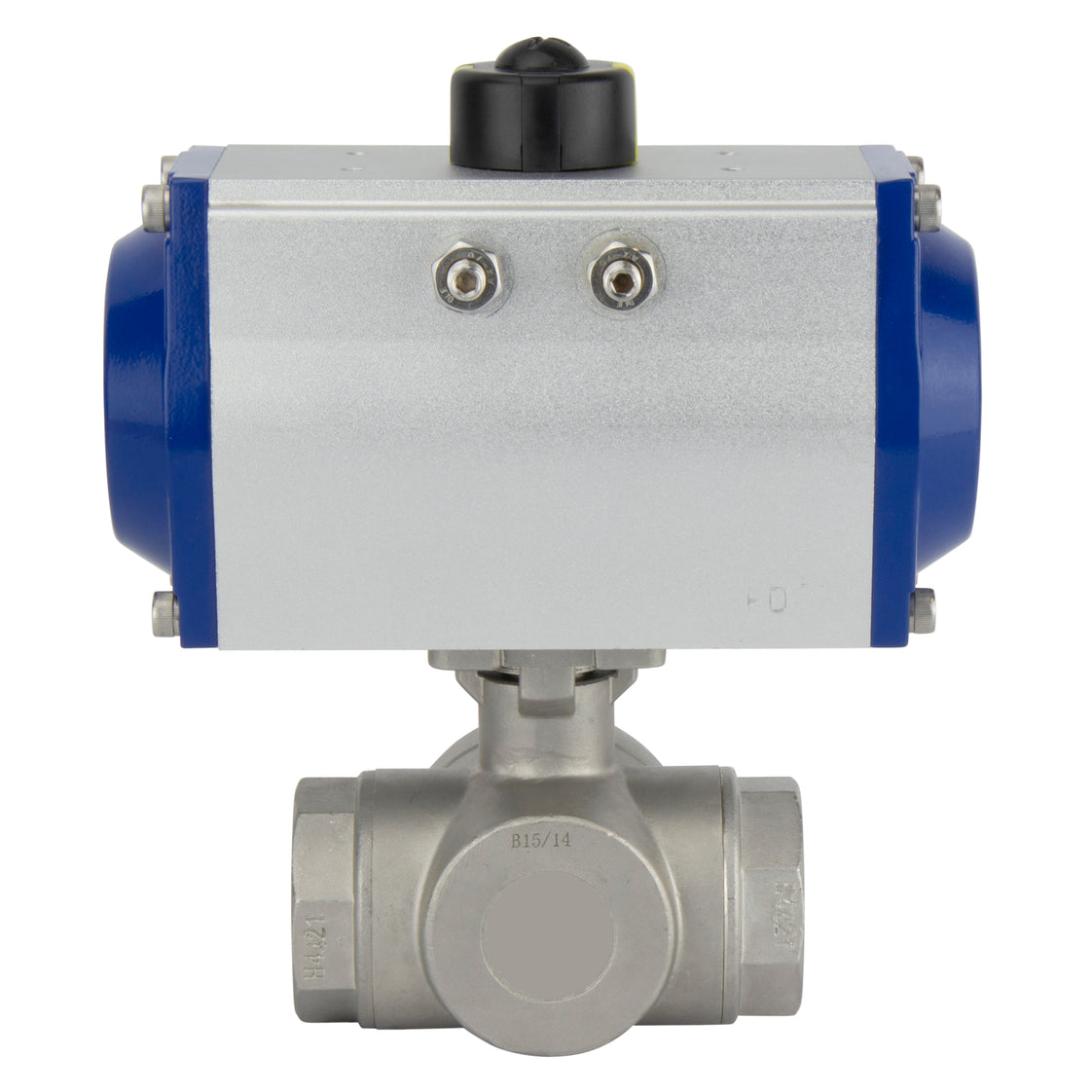

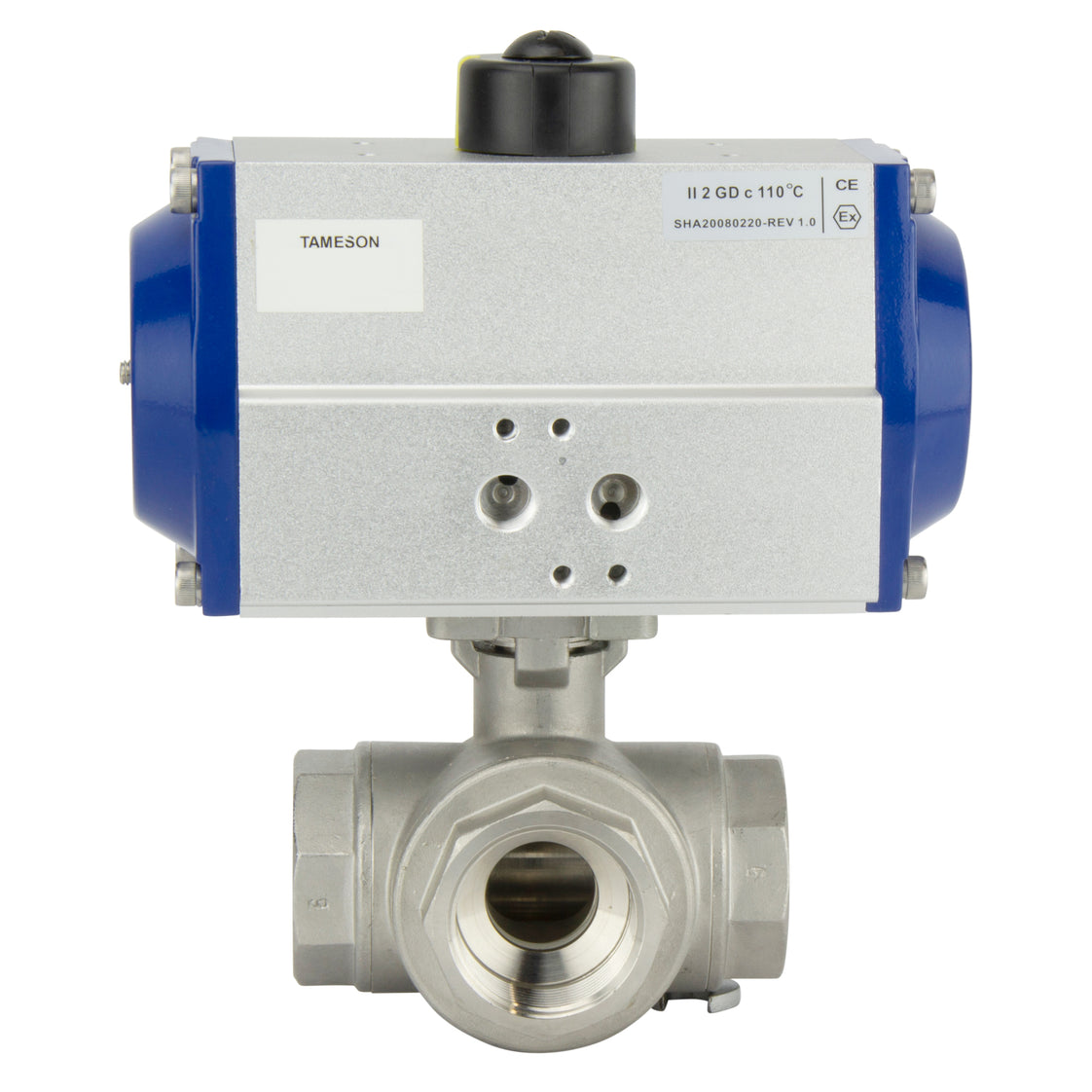

G3'' Vanne À Bille Pneumatique À 3 Voies En Acier Inoxydable Double Effet - BL3SA

Cette vanne à bille à 3 voies contrôlée pneumatiquement (port T) permet d'augmenter l'automatisation de votre système par rapport à une vanne contrôlée manuellement. La vanne à bille a un diamètre de 60 mm et est adaptée aux liquides et aux gaz de -20 à 180°C. L'actionneur pneumatique est capable de créer 55 Nm de couple à 8 bar, mais il a une fenêtre de pression de contrôle de 6 – 10 bar. La vanne a des ports filetés G 3 pouces. L'actionneur est à ressort ouvert avec un fonctionnement rotatif fiable à crémaillère et pignon en aluminium. L'actionneur a un boîtier en aluminium anodisé et un couvercle en aluminium, tandis que la vanne à bille a un boîtier en acier inoxydable et un joint en PTFE. La pression maximale des médias est de 40 bar. L'actionneur a des ports G1/4 pour l'alimentation et le retour d'air. Nous recommandons de monter une électrovanne Namur 1/4" directement sur l'actionneur pour contrôler l'alimentation en air. Veuillez noter que 1/4 fait référence à la taille Namur de la vanne, et non à la taille du port. De plus, un contrôle de position ou un boîtier de fin de course peut être monté sur le dessus de l'actionneur selon VDI/VDE 3845. L'actionneur est monté sur la vanne à bille via la flasque ISO 5211 F07 (17 mm). L'assemblage est certifié ATEX (EX II 2GD c) et peut donc être utilisé dans des environnements potentiellement explosifs.

Avantages :

• Possibilité de monter directement une électrovanne Namur pour réduire les raccords et les tuyaux.
• Indicateur mécanique en haut montrant la position de la vanne.
• Certifié ATEX (EX II 2GD c) pour les environnements explosifs.
• Coût d'investissement inférieur à une version électrique.
• Ouverture/fermeture rapide
• Simple effet conserve l'air comprimé et la vanne reviendra à la position initiale en cas de perte d'air ou de courant.
• Peut être équipé d'un boîtier de fin de course.

Inconvénients :

• Le simple effet offre moins de contrôle que les actionneurs à double effet.
• Il nécessite un système d'air comprimé et une électrovanne pour contrôler l'alimentation en air.
• La consommation d'énergie est plus élevée par rapport aux actionneurs électriques, mais l'investissement initial est plus bas.

Série PAL-BL3SA

BL3SA

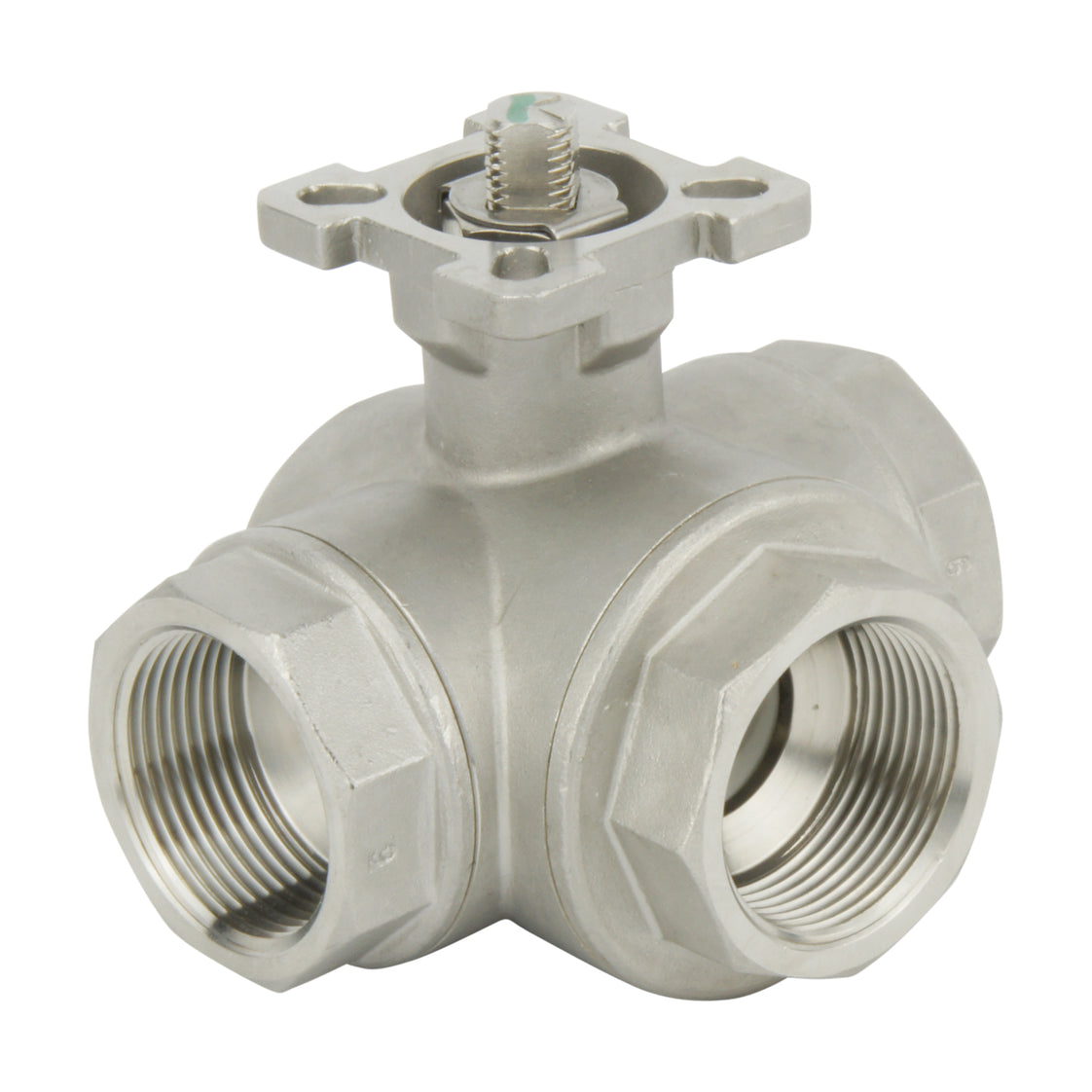

Les vannes à bille de la série BL3SA sont des vannes à bille à 3 voies fiables avec un port L ou T. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de la vanne sont en PTFE/FKM. La vanne est adaptée à divers médias agressifs et corrosifs jusqu'à un maximum de 63 bar. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL3SA ont toutes une flasque supérieure ISO 5211 (de F03 à max. F10) ce qui permet le montage d'un actionneur.

PAL

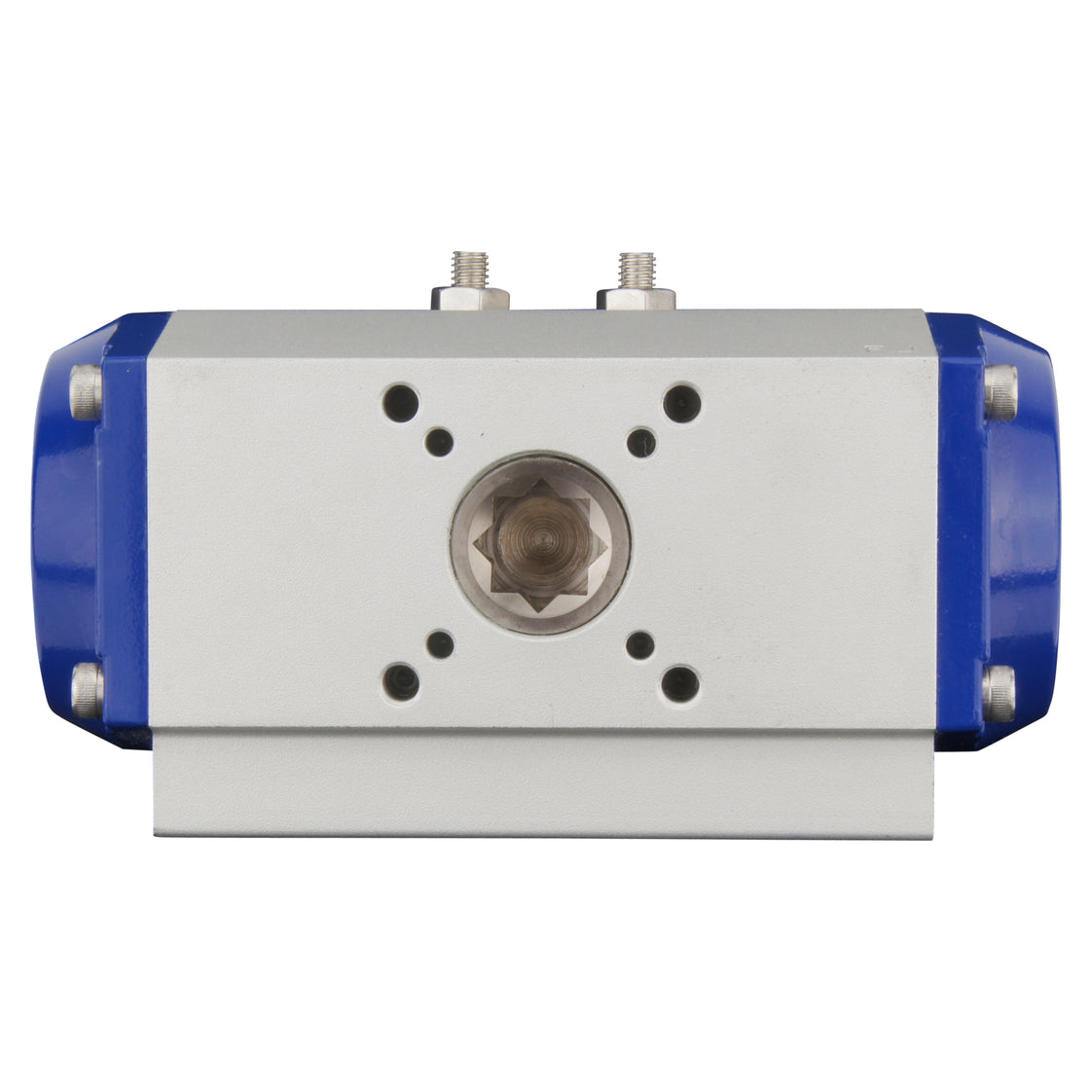

Les actionneurs pneumatiques à quart de tour PAL vous permettent de contrôler des vannes à bille ou des vannes papillon avec de l'air comprimé. Ils offrent une solution fiable et robuste pour automatiser des vannes plus grandes à un coût d'investissement inférieur à celui des actionneurs électriques. Ils sont montés sur des vannes à quart de tour avec une flasque supérieure ISO 5211 (de F03 à F12). Avec 8 tailles de corps différentes, ils génèrent une plage de couple de 9,92 Nm à 901,8 Nm à 8 bar. Conçus avec un fonctionnement rotatif fiable à crémaillère et pignon en aluminium et conçus pour être soit à simple effet (ressort ouvert ou ressort fermé) soit à double effet pour un contrôle accru. Ces actionneurs sont durables avec un boîtier en aluminium anodisé et soit un couvercle en résine acétal (tailles 1-6) soit en aluminium (tailles 12-130). La plage de température standard est de -20°C à 80°C avec un joint NBR, mais un joint FKM en option est disponible pour une température maximale accrue de 120°C (tailles 1-6) ou 150°C (tailles 12-130). Toutes les vannes ont une interface Namur 1/4" selon VDI/VDE 3845 avec des filetages G 1/8" ou G 1/4". L'actionneur est adapté aux environnements explosifs grâce à la certification ATEX (EX II 2GD c).

Pièces de rechange

Vanne à bille : BL3SAT-200

Actionneur : PALD-025-07-17

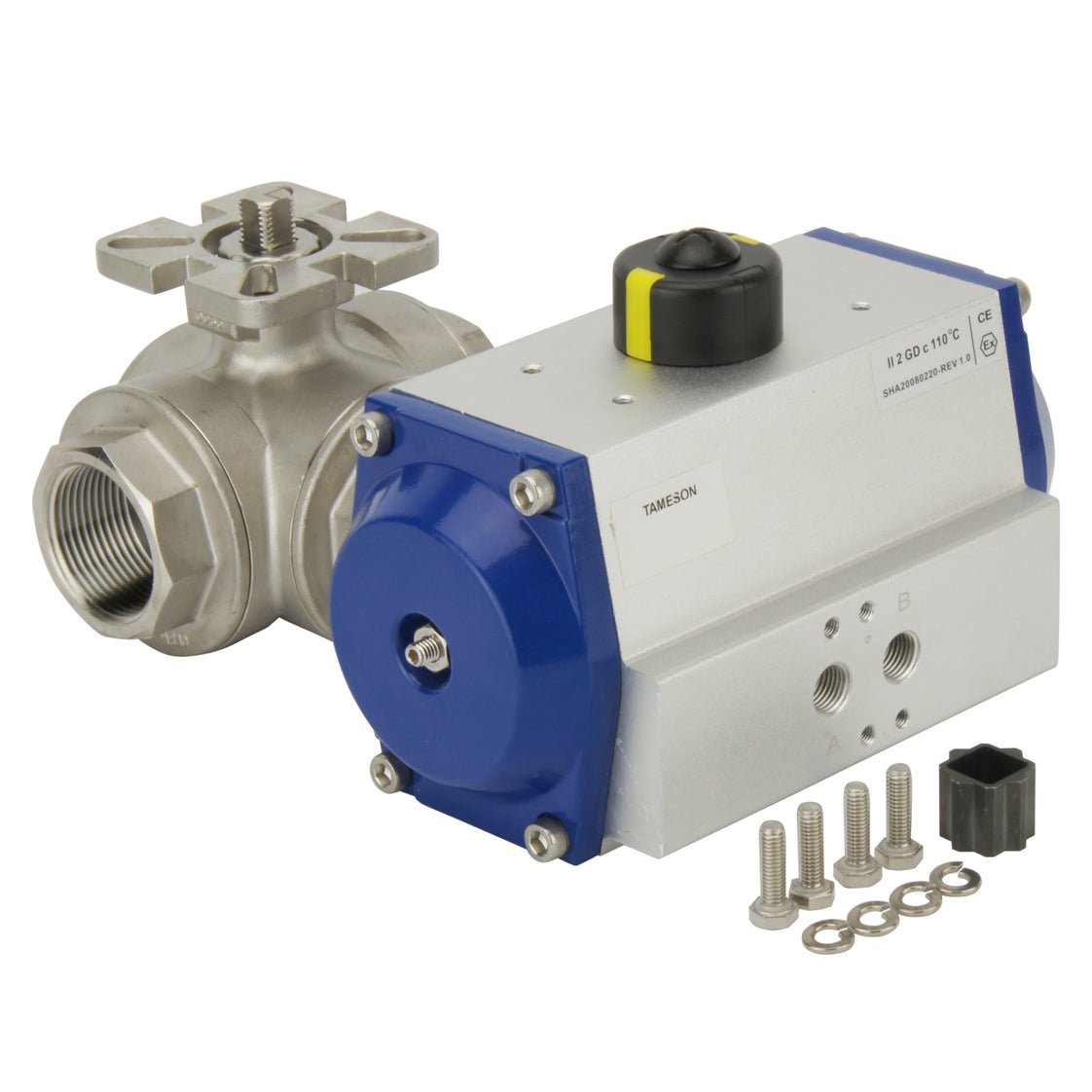

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
