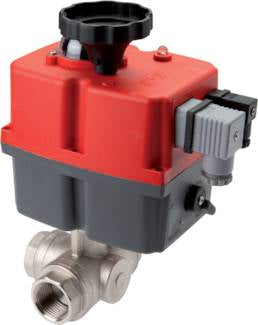

G3'' T-port 24-240V CA/CC Modulant Vanne À Bille 3 Voies

Ce vérin électrique modulaire est proposé en combinaison avec une vanne à bille 3 voies. Il peut tourner la vanne de 0 à 90 degrés en 29 secondes avec un couple de fonctionnement de 85 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V CA/CC, a un cycle de service de 75 %, et est livré avec un indicateur de position visuel sur le dessus de l'appareil pour voir clairement la position de la vanne. En tant que vérin modulaire, il est équipé d'un système de positionnement numérique (DPS), ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de contrôle de 4-20 mA/0-10 V pour le positionnement. En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire. Le vérin est monté sur la vanne à bille via la bride ISO 5211 F07 ou F10 (17 mm). La vanne à bille en acier inoxydable 3 voies a trois points de connexion de G3". Le milieu s'écoule à travers un alésage de 60 et la température peut être comprise entre -20 et 180 °C sous 40 bars. Il a un matériau d'étanchéité de broche en PTFE. Avec le boîtier durable en polyamide (PA) du vérin, il offre une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter le vérin, veuillez lire attentivement le manuel.

Avantages :

• C'est un vérin modulaire avec un système de positionnement numérique (DPS) pour positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de contrôle de 4-20 mA/0-10 V
• Il a un boîtier IP67 robuste
• En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire
• Il a un indicateur de position visuel clair pour voir l'état de la vanne

Inconvénients :

• Le vérin n'est pas équipé d'un retour de sécurité de batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
• Comparé à un vérin pneumatique de la même taille, la vitesse de fonctionnement est plus lente

Série J4C

Vanne à bille BL3SA

Les vannes à bille de la série BL3SA sont des vannes à bille 3 voies fiables avec un port L ou T. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL3SA ont toutes une bride supérieure ISO 5211 (de F03 à max. F10) ce qui permet le montage d'un vérin.

Vérin J4C

Les vérins électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus au surcouple ou à la condensation. Les vérins sont également disponibles avec différentes options comme le BSR (Retour de Sécurité de Batterie) ou modulaire appelé DPS (Système de Positionnement Numérique). La série a une plage de couple de fonctionnement de 20-300 Nm.
Le vérin électrique fail-safe ou modulaire J4C est le même que le vérin J4C standard on-off, mais un kit BSR et/ou DPS est ajouté à l'intérieur du vérin. Le vérin J4C BSR fail-safe peut être réglé pour échouer ouvert ou fermé. Le vérin modulaire J4C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Vanne à bille : BL3SAT-300
Vérin : V2S3W

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
