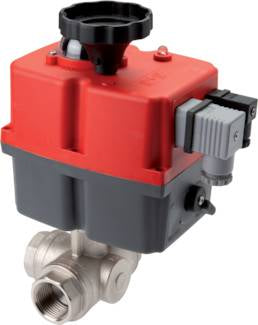

G3'' L-port 24-240V CA/CC Vanne À Bille 3 Voies En Acier Inoxydable

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à boule 3 voies. Il peut faire tourner la vanne de 0-90 degrés en 29 secondes avec un couple de fonctionnement de 85 Nm (couple de démarrage plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240V CA/CC, a un cycle de service de 75%, et est équipé d'un indicateur de position visuel sur le dessus de l'unité pour voir clairement la position de la vanne. L'actionneur est monté sur la vanne à boule via la bride ISO 5211 F07 ou F10 (17mm). La vanne 3 voies en acier inoxydable dispose de trois points de connexion G3". Le fluide s'écoule à travers un alésage de 60 et la température peut être comprise entre -20 – 180 °C sous 40 bars. Elle dispose d'un matériau d'étanchéité de tige en PTFE. Avec le boîtier durable en polyamide (PA) de l'actionneur, il confère à l'unité une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Avantages :

• Il dispose d'un boîtier robuste IP67
• En standard, il dispose d'une roue d'opération manuelle pour tourner manuellement la vanne si nécessaire
• Il dispose d'un indicateur de position visuel clair pour voir l'état de la vanne

Inconvénients :

• L'actionneur n'est pas équipé d'un retour de sécurité par batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
• Par rapport à un actionneur pneumatique de la même taille, la vitesse de fonctionnement est plus lente

Série J4C

Vanne à boule BL3SA

Les vannes à boule de la série BL3SA sont des vannes à boule 3 voies fiables avec un port en L ou en T. Le boîtier est en acier inoxydable, la boule est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne convient à divers fluides agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à boule de la série BL3SA ont toutes une bride supérieure ISO 5211 (de F03 à max. F10) qui permet la fixation d'un actionneur.

Actionneur J4C

Les actionneurs électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de caractéristiques standard qui incluent une protection contre les dommages dus à un couple excessif ou à la condensation. Les actionneurs sont également disponibles avec différentes options comme le sûr en cas de défaillance BSR (Battery Safety Return) ou la modulation appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement entre 20-300 Nm.
L'actionneur électrique J4C sûr en cas de défaillance ou modulant est le même que l'actionneur J4C standard marche/arrêt mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur J4C BSR sûr en cas de défaillance peut être réglé pour échouer en position ouverte ou fermée. L'actionneur modulant J4C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces détachées

Vanne à boule : BL3SAL-300
Actionneur : V2S97

Note : Ce produit est livré en pièces détachées, mais avec les accessoires de fixation nécessaires.
