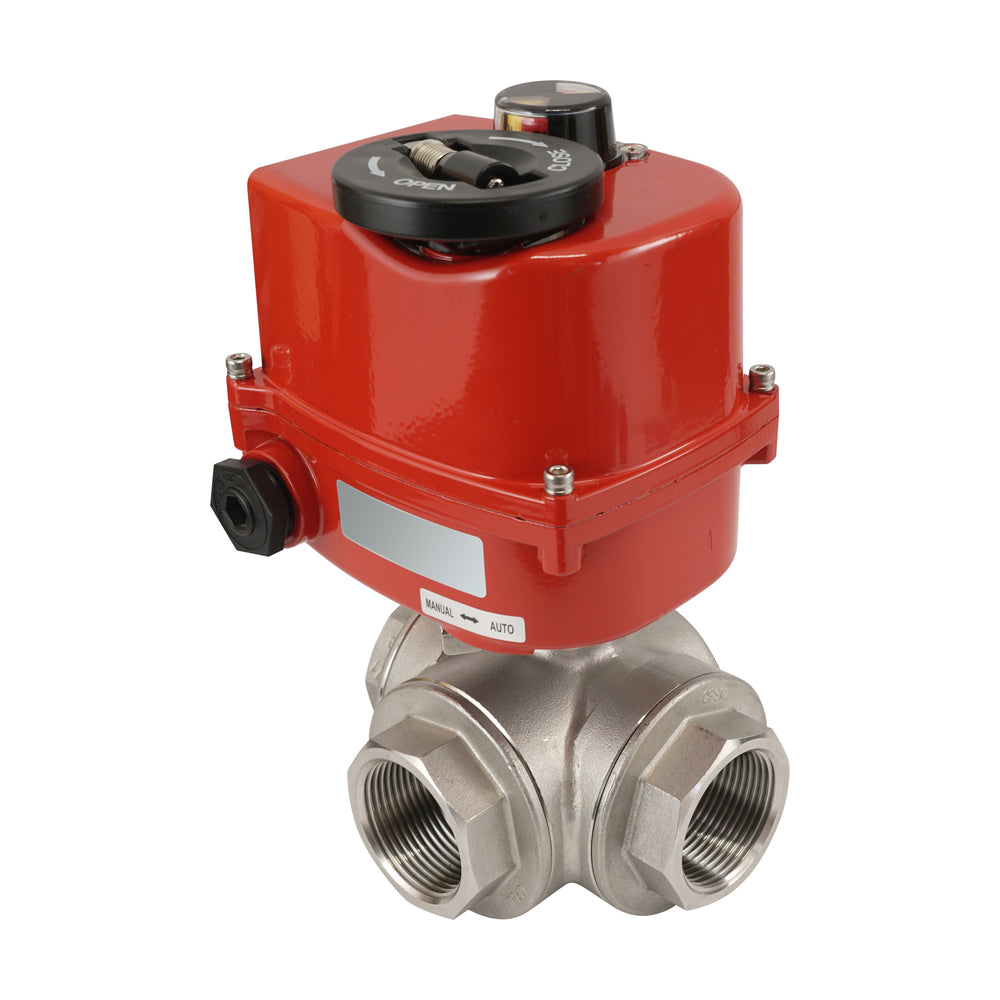

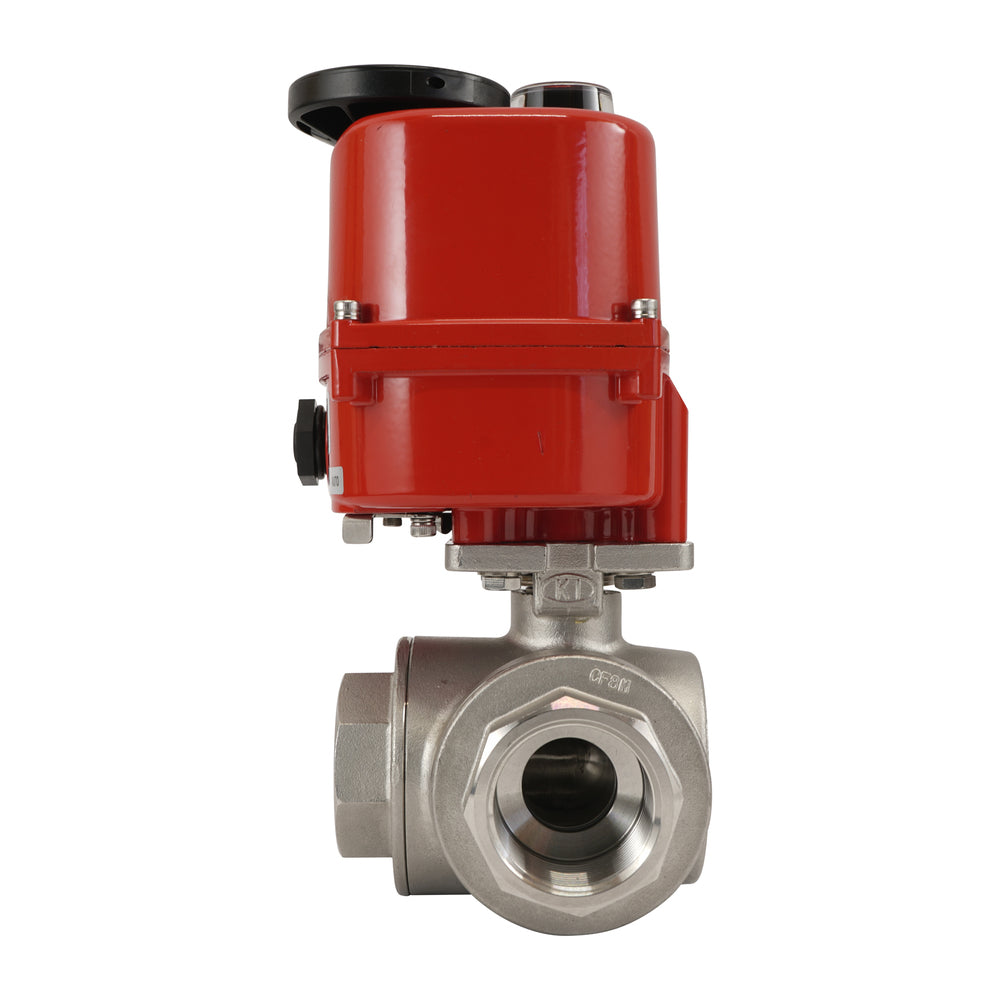

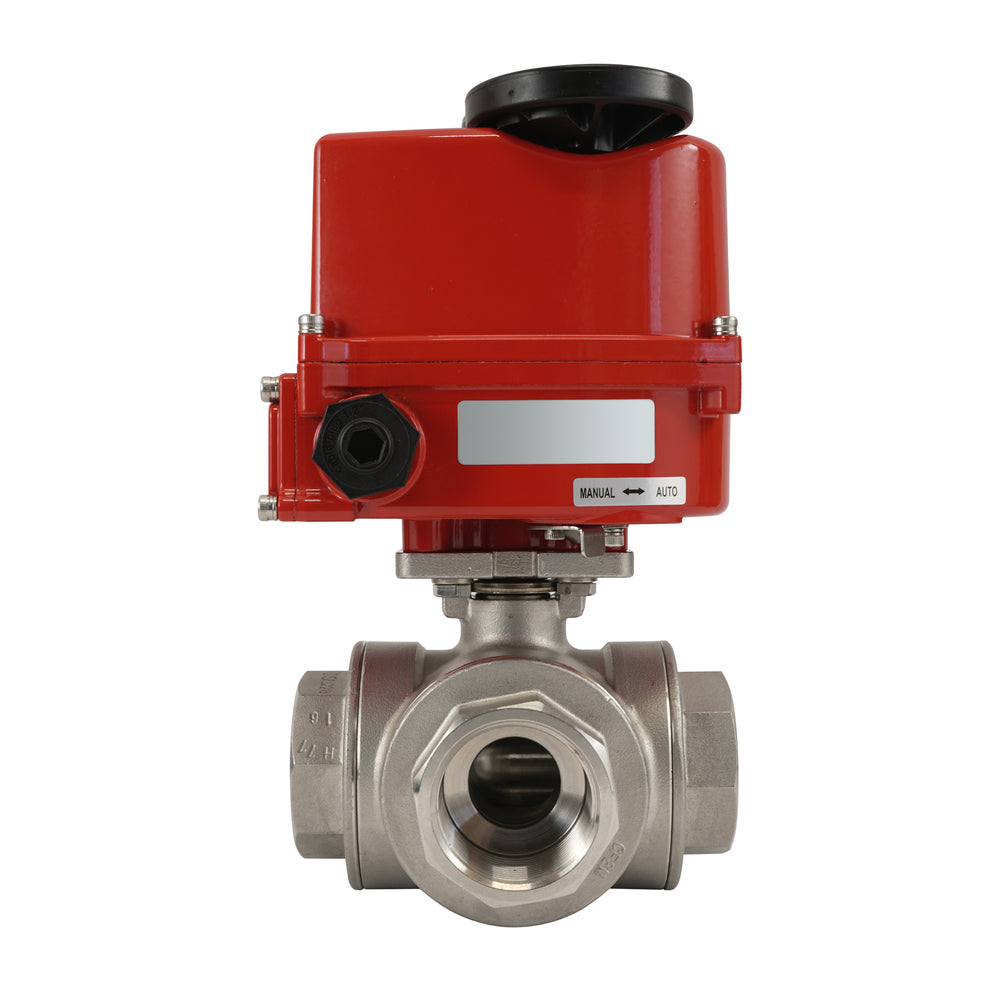

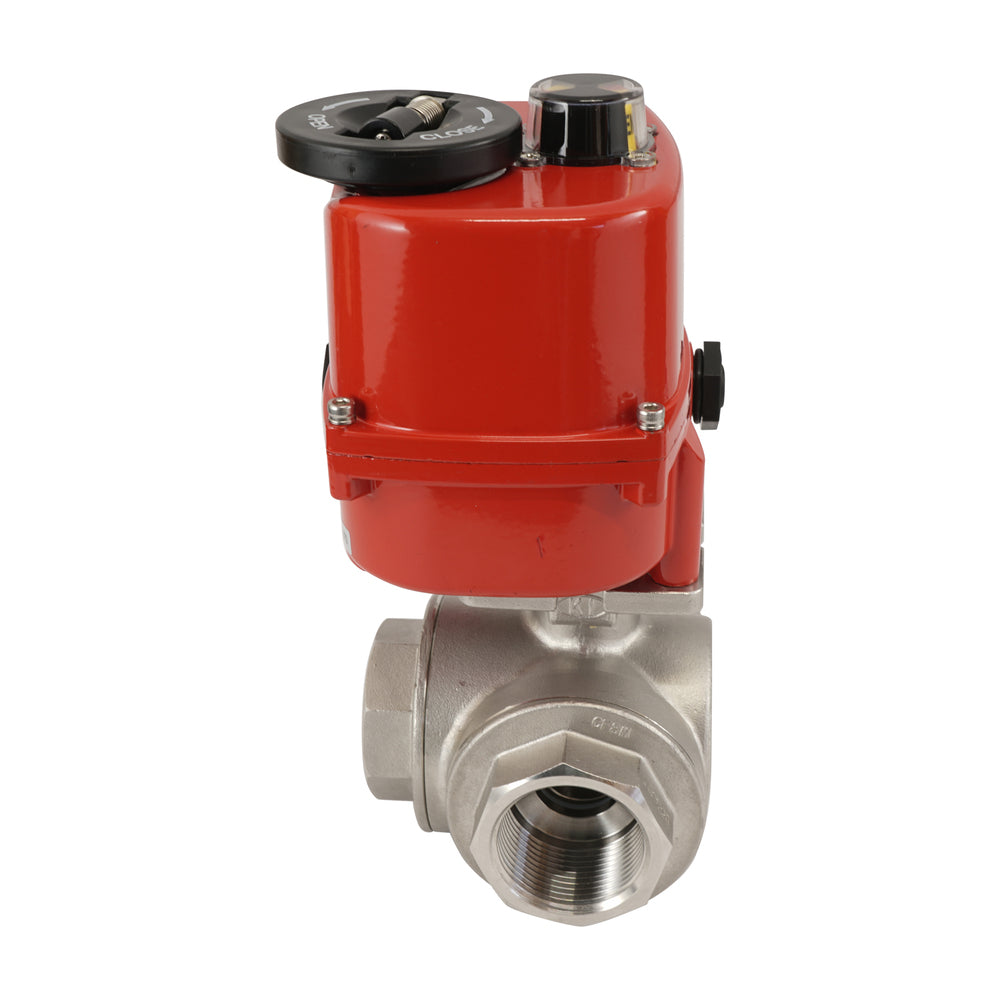

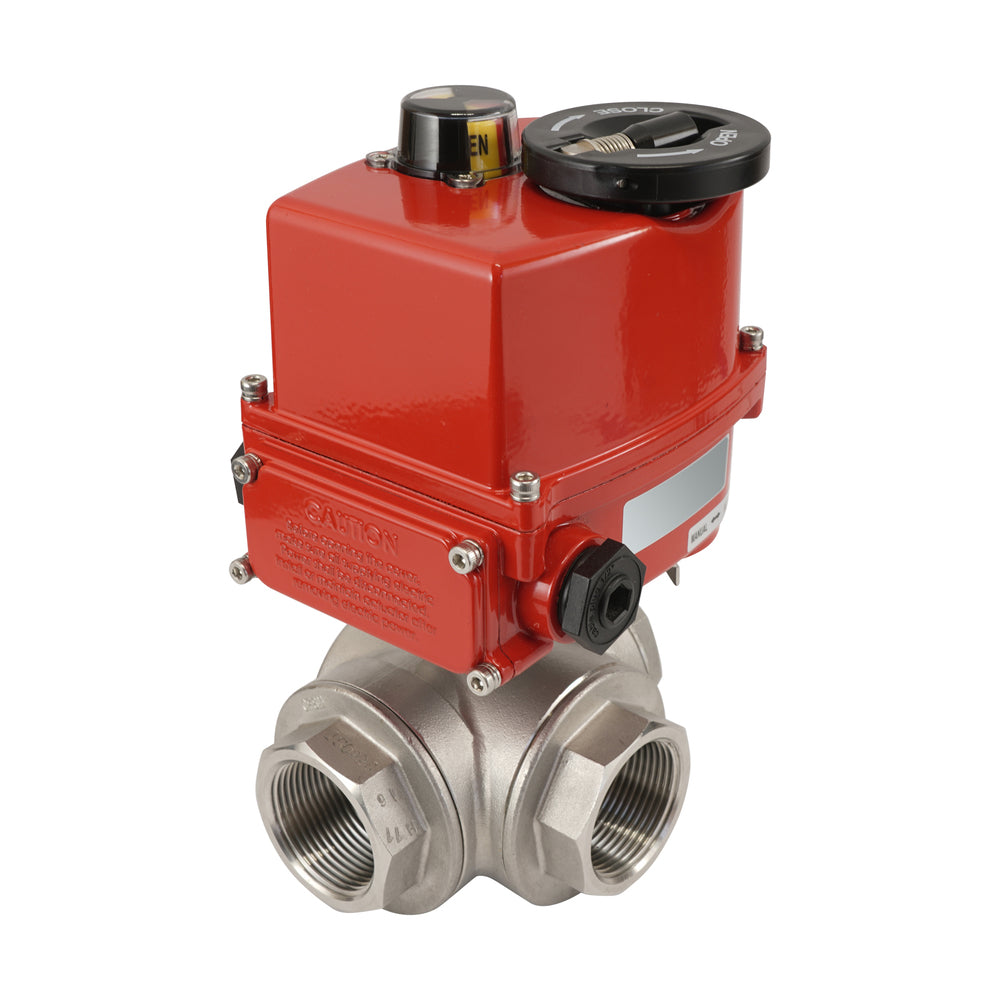

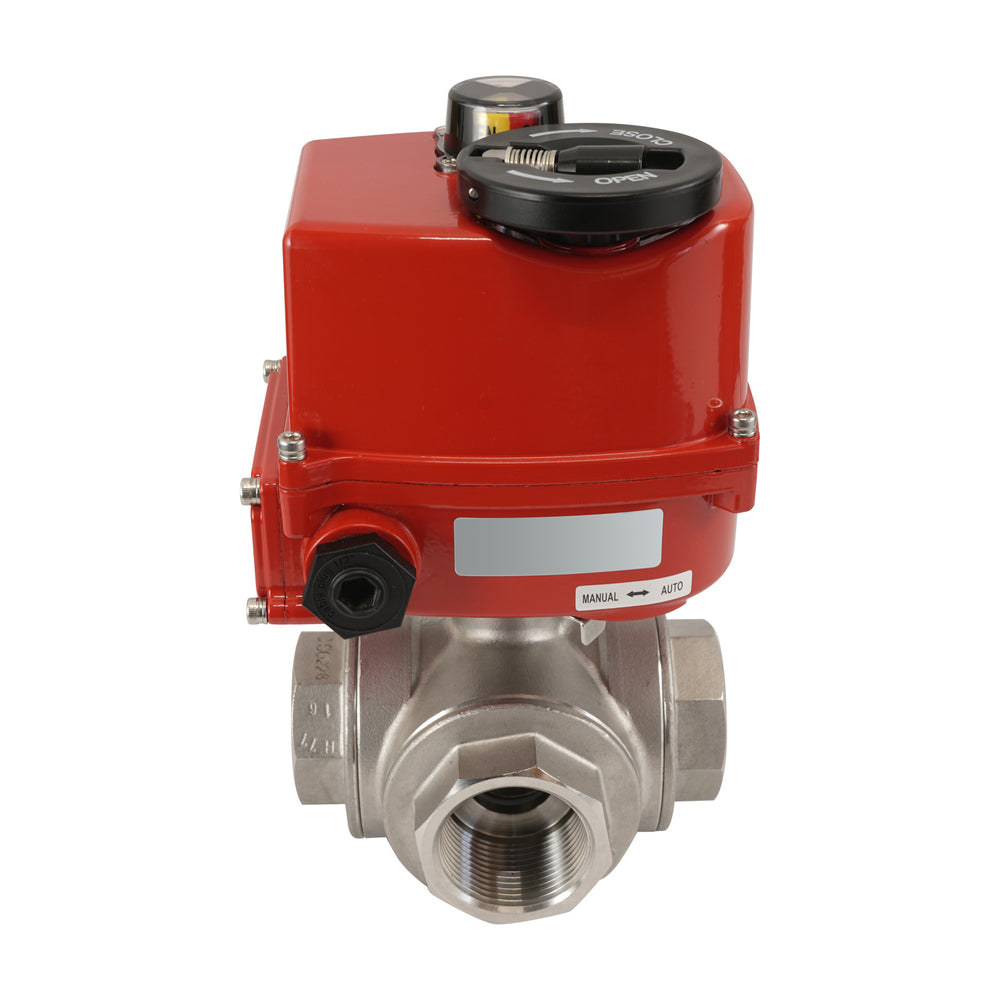

G3/8 pouces 3 voies en acier inoxydable Robinet à boisseau sphérique électrique modulant (alésage en T) 24 V AC/DC
Cet actionneur électrique modulant est proposé en combinaison avec un robinet à boisseau sphérique à trois voies en acier inoxydable (alésage T-mm). L'actionneur nécessite 24 V CA/CC pour fonctionner. Il s'agit d'un actionneur modulant doté d'un système de positionnement numérique (DPS). Le robinet à boisseau sphérique possède trois points de raccordement à filetage intérieur G3/8 pouce. Orifice de 12 mm (valeur Kv de 6,5 m3/h), plage de température moyenne de -20 à 180 °C et pression maximale de 63 bars. Avec le boîtier de l'actionneur, il confère à l'unité une protection IP67 pour une température ambiante de -10 à 50 °C.
- Prix normal
- €771,23
- Prix normal
- €642,69
Description
Cet actionneur électrique modulant est proposé en combinaison avec une vanne à boisseau sphérique à trois voies. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, voir le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de travail de S2 et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) qui permet de positionner la vanne entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. L'actionneur est monté sur la vanne via la bride ISO 5211 F03, F05 ou F05. La vanne à 3 voies en acier inoxydable a trois points de connexion de G3/8 pouce. Le fluide circule à travers un orifice de 12 mm (valeur Kv de 6,5 m3/h) et la température peut être comprise entre -20 et 180 °C à une pression inférieure à 63 bars. Le joint d'étanchéité de la broche est en PTFE. Le boîtier durable de l'actionneur lui confère un indice de protection IP67 et lui permet de résister à une température ambiante comprise entre -10 et 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.
Pour :
- Il s'agit d'un actionneur modulant doté d'un système de positionnement numérique (DPS) qui permet de positionner la vanne entre 0 et 90 degrés avec un signal de commande de 4 à 20 mA.
- Il est doté d'un boîtier robuste IP67
- Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.
Cons :
- Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.
Série AG-540-B-DPS
BL3SA Robinet à boisseau sphérique
Les vannes à boisseau sphérique de la série BL3SA sont des vannes à boisseau sphérique fiables à trois voies avec un alésage L-mm ou un alésage T-mm. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à divers fluides agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et est disponible de la taille G 1/4 à G 2. Les robinets à tournant sphérique de la série BL3SA sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F07 maximum) qui permet le montage d'un actionneur.
Actionneur AG5
Les actionneurs de vanne électrique AG5 de JP Fluid Control offrent une liste étendue de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un surcouple et une commande manuelle. Les actionneurs sont également disponibles avec différentes options telles que la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.
Pièces de rechange
Vous trouverez ci-dessous une liste des pièces de rechange pour cet appareil en cas de besoin. Il suffit d'utiliser le numéro SKU dans notre barre de recherche pour trouver la pièce appropriée. Robinet à boisseau sphérique : BL3SAT-038
Actionneur : AG-540-B-DPS
Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
