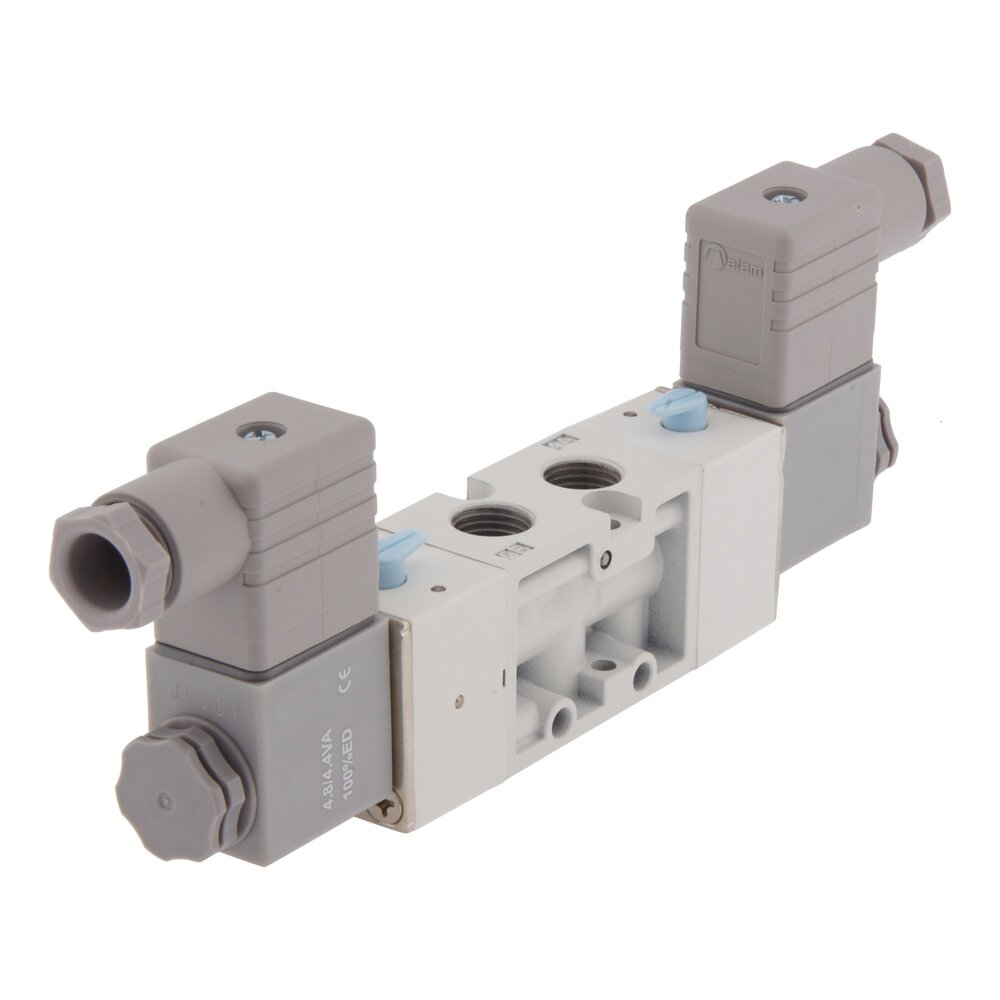

G3/8'' 24V DC 5/3-Way Center pressure Électrovanne 3-8bar MVSC

G3/8'' 24V DC 5/3-Way Center pressure Électrovanne 3-8bar MVSC
G3/8'' 24V DC 5/3-Way Center pressure Électrovanne 3-8bar MVSC
L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : MVSC-300-4E2P-DC24-G
Marque: Mindman

Electrovanne pneumatique 5/3 (centre de pression) de Mindman avec ports G3/8 pouces (filetage femelle) et bobine 24 V DC. Exploitation indirecte (pilotée en interne). Les applications comprennent la commande de vérins à double effet avec des positions intermédiaires. Pression de fonctionnement de 3 à 8 bars (43,5 à 116 psi). Ne convient que pour l'air. Avec commande manuelle de secours. Peut être monté sur le collecteur avec l'alimentation/évacuation d'air central. Temps de réponse 0,05 s, valeur Kv 1,11 Nm3/h (1197 Nl/min).

Bobine et connecteur DIN-B inclus

Voir tous
Prix normal
€68,08
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€56,73
hors TVA

En stock Expédie en 26j Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 26 jours. Jusqu'à 20 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: €4,95
Gratuit pour les commandes > €75,00
Livraison prévue dans 27 - 30 jours ouvrables

Description
Spécifications
Téléchargements
Produits apparentés

Electrovanne pneumatique de haute qualite de Mindman. Cette vanne est à 5/3 voies, centre de pression, equipee de deux bobines. La vanne est dotee de ports G 3/8 pouces (filetage femelle BSPP). La tension de la bobine est de 24 V DC et la puissance est de 2 VA. La vanne ne peut fonctionner qu'avec de l'air comprime (filtre jusqu'à 5 μm) qui n'a pas besoin d'être lubrifie. La pression de fonctionnement est de 3 à 8 bars (43,5 à 116 psi). Montage possible sur un collecteur avec une alimentation et un event central. Le temps de reponse est de 0,05 s. La vanne a une valeur de debit Kv de 1.11 Nm3/h (1197 Nl/min). Cette vanne est equipee d'une commande manuelle. Ne jamais depasser les limites de la valve (pression, temperature, tension, media, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retiree de la valve afin d'eviter les brûlures.

Une vanne 5/3 voies a cinq orifices et trois positions. La position centrale (de repos) peut avoir differentes fonctions ; avec une vanne "fermee au centre", les cinq orifices sont fermes en position centrale. Les deux autres positions sont chacune commandees par leur propre bobine de solenoïde. Ces positions sont utilisees pour alimenter l'orifice A et ventiler l'orifice B, ou l'inverse. Si aucune des deux bobines n'est activee, la vanne revient en position centrale (mono-stable). Ce distributeur peut par exemple être utilise pour commander un verin à double effet, avec la possibilite de bloquer le verin dans des positions intermediaires. En activant l'une des deux bobines, le cylindre peut être deplace dans deux directions. La figure ci-dessous montre un dessin schematique du fonctionnement du circuit d'une vanne 5/3 voies à fermeture centrale.

Pour :

  • Faible resistance au debit (Kv=1,11m3/h)
  • Un fonctionnement rapide et fiable
  • Longue duree de vie (12.000.000+ cycles)
  • Faible consommation d'energie (2VA)
  • Conception sans entretien
  • La bobine peut être installee dans quatre directions (4 x 90°)
  • Conçu pour le montage sur collecteur

Cons :

  • Uniquement pour l'air (propre), pas pour les autres medias ou le vide.
  • Pression minimale de 3 bars requise pour un bon fonctionnement (vanne pilotee)

Serie MVSC

La serie Mindman MVSC se compose d'electrovannes pneumatiques à commande indirecte en configuration 3/2, 5/2 et 5/3. Les series MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La serie MVSC necessite une certaine pression differentielle minimale pour fonctionner. Par consequent, ils ne sont pas adaptes aux applications sous vide. Ils peuvent être utilises jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont equipees d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la serie MVSC se caracterisent par un service long et fiable et une conception sans entretien.

Mindman est un fabricant international de composants pneumatiques de haute qualite dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualite, ils sont l'un des veritables leaders du marche de l'industrie pneumatique.
