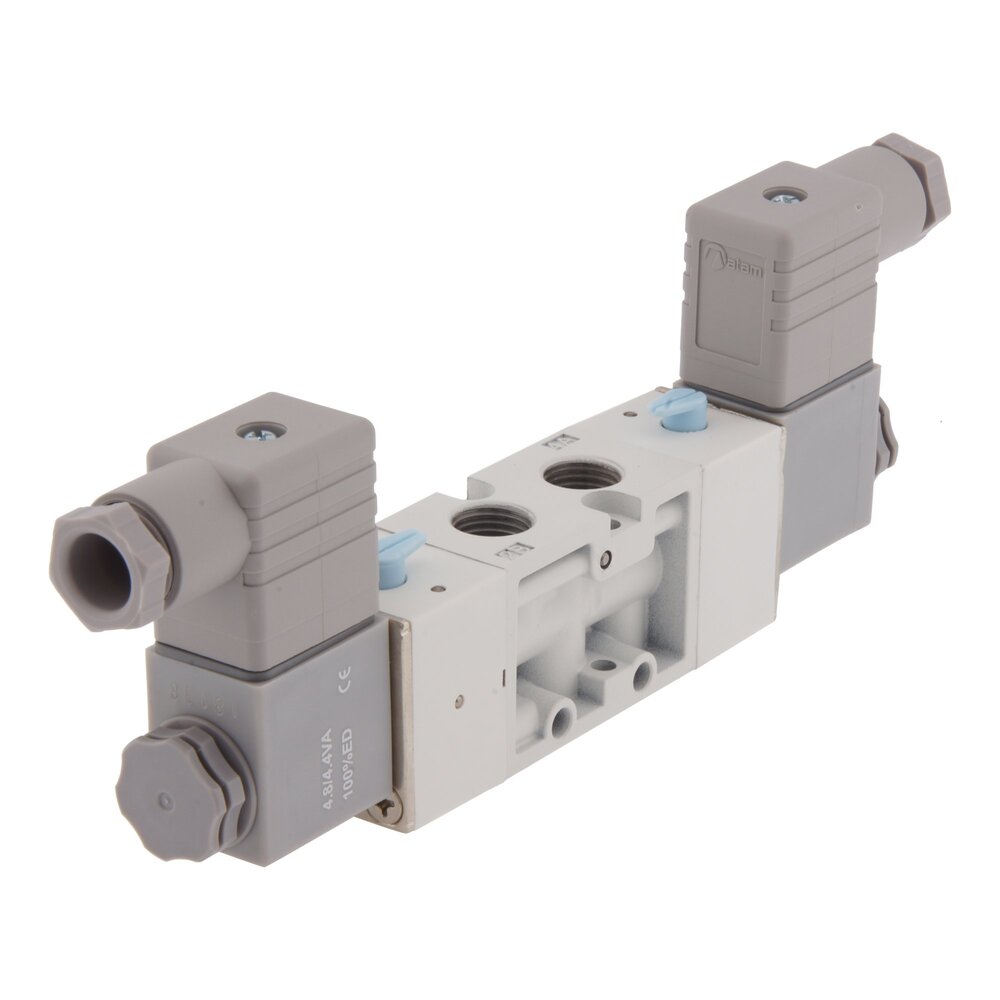

G3/8'' 24V DC 5/3-Way Center exhaust Électrovanne 3-8bar MVSC
Electrovanne pneumatique 5/3 (centre d'échappement) de Mindman avec ports G3/8 pouces (filetage femelle) et bobine 24 V DC. Exploitation indirecte (pilotée en interne). Les applications comprennent la commande de vérins à double effet avec des positions intermédiaires. Pression de fonctionnement de 3 à 8 bars (43,5 à 116 psi). Ne convient que pour l'air. Avec commande manuelle de secours. Peut être monté sur le collecteur avec l'alimentation/évacuation d'air central. Temps de réponse 0,05 s, valeur Kv 1,11 Nm3/h (1197 Nl/min).
Bobine et connecteur DIN-B inclus
- Prix normal
- €123.78
- Prix normal
- €103.15
Description
Electrovanne pneumatique de haute qualité de Mindman. Cette valve est à 5/3 voies, à échappement central, équipée de deux bobines. La vanne est dotée de ports G 3/8 pouces (filetage femelle BSPP). La tension de la bobine est de 24 V DC et la puissance est de 2 VA. La vanne ne peut fonctionner qu'avec de l'air comprimé (filtré jusqu'à 5 μm) qui n'a pas besoin d'être lubrifié. La pression de fonctionnement est de 3 à 8 bars (43,5 à 116 psi). Montage possible sur un collecteur avec une alimentation et un évent central. Le temps de réponse est de 0,05 s. La vanne a une valeur de débit Kv de 1.11 Nm3/h (1197 Nl/min). Cette vanne est équipée d'une commande manuelle. Ne jamais dépasser les limites de la valve (pression, température, tension, média, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retirée de la valve afin d'éviter les brûlures.
Une vanne 5/3 voies a cinq orifices et trois positions. La position centrale (de repos) peut avoir différentes fonctions ; avec une vanne "fermée au centre", les cinq orifices sont fermés en position centrale. Les deux autres positions sont chacune commandées par leur propre bobine de solénoïde. Ces positions sont utilisées pour alimenter l'orifice A et ventiler l'orifice B, ou l'inverse. Si aucune des deux bobines n'est activée, la vanne revient en position centrale (mono-stable). Ce distributeur peut par exemple être utilisé pour commander un vérin à double effet, avec la possibilité de bloquer le vérin dans des positions intermédiaires. En activant l'une des deux bobines, le cylindre peut être déplacé dans deux directions. La figure ci-dessous montre un dessin schématique du fonctionnement du circuit d'une vanne 5/3 voies à fermeture centrale.
Pour :
- Faible résistance au débit (Kv=1,11m3/h)
- Un fonctionnement rapide et fiable
- Longue durée de vie (12.000.000+ cycles)
- Faible consommation d'énergie (2VA)
- Conception sans entretien
- La bobine peut être installée dans quatre directions (4 x 90°)
- Conçu pour le montage sur collecteur
Cons :
- Uniquement pour l'air (propre), pas pour les autres médias ou le vide.
- Pression minimale de 3 bars requise pour un bon fonctionnement (vanne pilotée)
Série MVSC
La série Mindman MVSC se compose d'électrovannes pneumatiques à commande indirecte en configuration 3/2, 5/2 et 5/3. Les séries MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La série MVSC nécessite une certaine pression différentielle minimale pour fonctionner. Par conséquent, ils ne sont pas adaptés aux applications sous vide. Ils peuvent être utilisés jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont équipées d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la série MVSC se caractérisent par un service long et fiable et une conception sans entretien.
Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualité, ils sont l'un des véritables leaders du marché de l'industrie pneumatique.
