Rp 3/4'' Vanne à Bille 3 Voies L-Port en Acier Inoxydable avec Actionneur Électrique Modulant 24-240V AC/DC

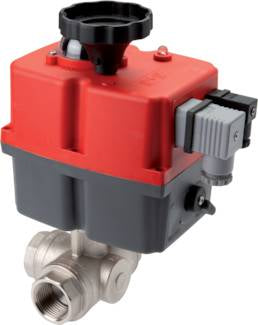

Cet actionneur électrique modulant J4C est proposé en combinaison avec une vanne à bille 3 voies TamesonPRO. Il peut tourner la vanne de 0 à 90 degrés en 9 secondes avec un couple de fonctionnement de 20 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V AC/DC, a un cycle de service de 75 % et est équipé d'un indicateur mécanique sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA / 0-10 V pour le positionnement. En standard, il dispose d'une roue dentée pour une opération manuelle permettant de tourner la vanne manuellement si nécessaire.

La vanne en acier inoxydable possède trois ports taraudés femelles Rp 3/4'' (BSPT 228-1). La vanne a un diamètre d'alésage de 16 mm, avec une valeur Kv de 11.2 m³/h (Cv = 12.9 gpm). Kv exprime le débit d'eau en m³/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 69 bar à 20°C (1000 psi à 68°F). Elle convient pour des températures de -29°C à 210°C (-20°F à 410°F). La vanne est adaptée à l'eau, à la vapeur, à l'huile, à l'air comprimé, aux carburants, aux solvants et aux fluides agressifs et corrosifs. Avec le boîtier durable en polyamide (PA) de l'actionneur, l'unité bénéficie d'une protection IP67 pour une température ambiante de -10°C à 70°C (14°F à 122°F).

Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Avantages :

• C'est un actionneur modulant avec un système de positionnement numérique (DPS) pour positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de commande de 4-20 mA / 0-10 V
• Il dispose d'un boîtier robuste IP67
• En standard, il possède une roue dentée de commande manuelle pour tourner la vanne manuellement si nécessaire
• Il dispose d'un indicateur mécanique clair pour voir l'état de la vanne

Inconvénients :

• L'actionneur n'est pas équipé d'un retour de sécurité par batterie (BSR) mais peut être actionné manuellement en cas de coupure de courant
• Comparé à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Diamètre d'alésage et fonction du circuit

La bille possède un T-Port. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits. Les ports se chevauchent pendant la rotation.

Schéma fonctionnel de la fonction de circuit des vannes à T-Port

Vannes à bille TamesonPRO série 1125

La série 1125 comprend des vannes à bille 3 voies fiables avec un L-Port ou T-Port. Le corps est en acier inoxydable, la bille également en acier inoxydable et les sièges de vanne sont en PTFE. Les vannes conviennent à divers fluides agressifs et corrosifs jusqu'à un maximum de 69 bar (1000 psi). Adaptées pour des températures entre -29°C et 210°C (-20°F et 410°F). Les vannes à bille de la série 1125 disposent toutes d'une bride supérieure ISO 5211 (de F03 à max. F07) permettant le montage d'un actionneur.

Actionneur J4C

Les actionneurs électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard incluant une protection contre les dommages dus au surcouple ou à la condensation. Les actionneurs sont également disponibles avec différentes options comme le fail-safe BSR (Battery Safety Return) ou la modulation appelée DPS (Digital Positioning System). La série offre une plage de couple de fonctionnement entre 20 et 300 Nm.
L'actionneur électrique J4C fail-safe ou modulant est identique à l'actionneur standard on-off J4C mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur fail-safe J4C BSR peut être réglé pour s'ouvrir ou se fermer en cas de défaillance. L'actionneur modulant J4C DPS peut être contrôlé avec un signal 4-20 mA ou 0-10 V (0-10 V sur demande).

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
