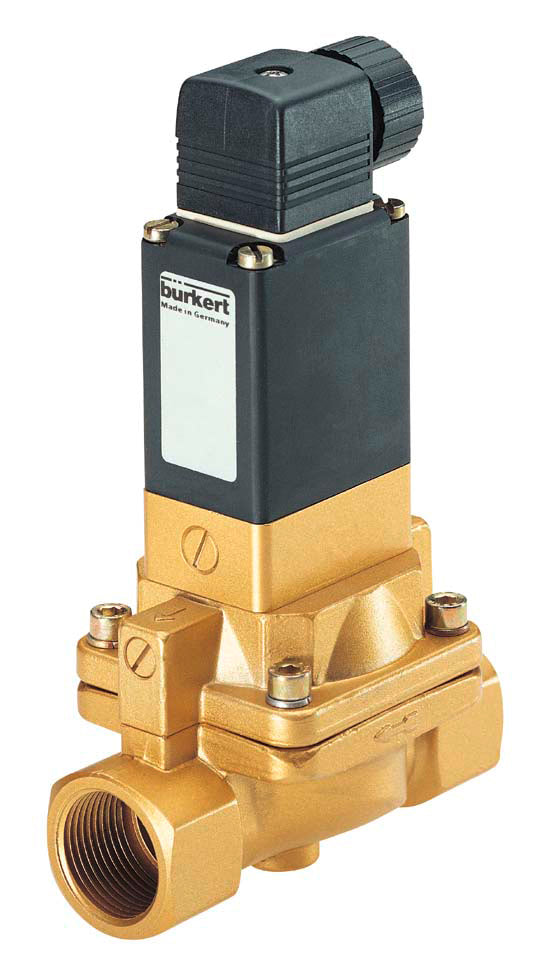

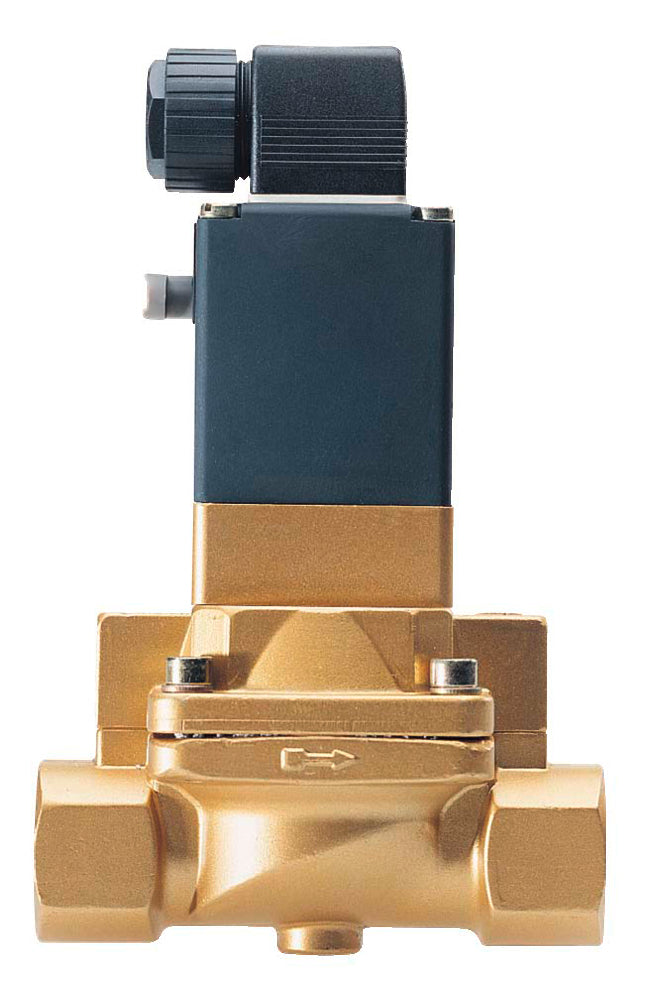

G3/4'' 24V DC Electrovanne laiton NBR 0.2-10bar - Burkert 5282 134434
Electrovanne fiable Bürkert 2/2 (type 5282) avec filetage G3/4 pouce et bobine 24V DC. Peut être utilisé en configuration NC et NO. Grâce à la conception de la séparation des fluides, la vanne est adaptée aux fluides légèrement contaminés (max 80°C) et à une pression de fonctionnement de 0,2-10 bar (fonctionnement indirect). Boîtier en laiton avec joint NBR. L'orifice est de 20mm et la valeur Kv est de 5m3/h (83.3 l/min à dP=1 bar, eau). Bouton de commande manuelle standard et temps d'ouverture et de fermeture réglables. Satisfait à toutes les exigences européennes en matière d'eau potable.
Note : Connecteur DIN non inclus
- Prix normal
- €275.99
- Prix normal
- €229.99
Description
Electrovanne Burkert 2/2 à commande indirecte avec corps en laiton, filetage 3/4" et bobine 24V DC. La fonction du circuit de l'électrovanne est réglable sur normalement fermé ou normalement ouvert. Convient aux systèmes dont la pression de fonctionnement est comprise entre 0,2 et 10 bars et dont la température maximale est de 80 °C. Pour fonctionner correctement, cette vanne à commande indirecte nécessite une pression différentielle positive de 0,2 bar. Pour un système fermé, tel qu'une unité de refroidissement, une vanne à commande directe ou une vanne à bille électrique est plus appropriée. L'orifice est de 20 mm et la valeur Kv est de 5m3/h. La valeur Kv est utilisée pour calculer le débit: à une pression différentielle de 1 bar (eau), le débit est d'environ 83,3 l/min.
L'électrovanne Bürkert 5282 est utilisée pour les applications les plus exigeantes. La valve est construite pour durer. Grâce à la membrane de séparation et aux grands orifices de pilotage, la vanne peut être utilisée pour des milieux légèrement contaminés, ce qui est impossible pour la plupart des types d'électrovannes. Grâce à la séparation des médias, le 5282 convient également aux médias agressifs. D'autres caractéristiques intéressantes sont la commande manuelle de série et les temps d'ouverture et de fermeture réglables. De plus, la fonction du circuit peut être facilement modifiée de NC à NO, simplement en tournant la vanne pilote 3/2 voies située au-dessus du corps de la vanne principale. La vanne 5282 est disponible avec une grande variété de matériaux de boîtier et d'étanchéité. Le boîtier en laiton satisfait à toutes les exigences européennes en matière d'eau potable.
Cette vanne est dotée d'un joint NBR. Le NBR convient à l'eau froide, à l'air comprimé et aux huiles. Pour de nombreux autres fluides, le FKM (Viton) ou l'EPDM ont de meilleures propriétés générales.
Veuillez consulter le tableau de résistance chimique pour d'autres milieux.
Les électrovannes sont des vannes à commande électrique qui s'ouvrent ou se ferment au moyen d'un courant électrique passant par un solénoïde (bobine). Tant qu'ils sont alimentés en électricité, ils consomment de l'énergie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la saleté et ne peuvent être utilisés qu'avec des liquides ou des gaz propres.
Avantages importants
- Le boîtier en laiton satisfait à toutes les exigences européennes en matière d'eau potable.
- Très fiable grâce à la conception robuste et à la conception de la séparation des médias.
- Peut être utilisé avec des médias légèrement contaminés ou agressifs.
- Changement facile entre NC et NO en tournant la partie supérieure de 180 degrés.
- Équipé en standard d'une commande manuelle verrouillable
- Les temps de réponse (ouverture et fermeture) peuvent être réglés séparément (pas de coup de bélier !).
- Conception Bürkert : fiabilité et durabilité éprouvées
Applications
- Traitement de l'eau/des eaux usées
- Traitement chimique
- Construction navale (systèmes de lubrification centralisée)
- Contrôle de la pollution (systèmes de filtration)
- Séparateur dans les systèmes d'eau potable
- Industrie de la céramique
- Technologie offshore
Important
- Utilisez des liquides ou des gaz propres. Les électrovannes sont très sensibles à la saleté.
- N'alimentez pas la bobine lorsque celle-ci est retirée de la vanne. La bobine va surchauffer et risque de brûler.
- Les vannes à commande indirecte ont besoin d'une pression différentielle pour fonctionner. Un système fermé, tel qu'un système de chauffage central, présente généralement une pression différentielle inconnue et probablement trop faible.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au milieu et à la température.
Descriptions
| Terme | Description | ||||||||||||||||||
| Electrovanne | Vanne à commande électromécanique. Un courant électrique passant par un solénoïde est utilisé pour ouvrir ou fermer la vanne. | ||||||||||||||||||
| Exploitation indirecte | Les électrovannes à commande indirecte ou servo utilisent la pression différentielle du fluide pour ouvrir ou fermer la vanne. La pression différentielle minimale est généralement de 0,5 bar. Comme c'est la pression du fluide qui est utilisée, une bobine relativement petite peut actionner un grand diaphragme et donc un débit élevé. | ||||||||||||||||||
| 2/2 voies | 2 orifices (entrée et sortie) et 2 positions (ouverte et fermée). | ||||||||||||||||||
| NBR | Le NBR (caoutchouc nitrile) est utilisé comme matériau d'étanchéité. Convient à l'air, à l'eau et aux huiles. Le NBR ne convient pas à l'ozone ou à l'acétone. L'EPDM est préférable à l'eau chaude, à la vapeur et aux substances alcalines. Pour la plupart des autres fluides, le FKM (Viton) constitue une alternative plus résistante et durable. Consultez la vue d'ensemble de la compatibilité des matériaux. | ||||||||||||||||||
| 24V DC | 24 volts DC. Pour la plupart des types de vannes, différentes bobines sont disponibles (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilisez toujours l'alimentation électrique correcte. | ||||||||||||||||||
| Valeur Kv | Débit (m3/h) d'eau de 20°C à travers la vanne pour une perte de charge de 1 bar. Le débit peut être calculé à l'aide de la formule : Q=Kv√dp. Exemple : Le débit d'une vanne avec Kv=0,5 dans un système avec une pression d'entrée de 2 bars et une sortie libre peut être calculé avec : 0.5√2=0.7m3/h, ou 12 litres/min. Pour les gaz, une autre formule doit être utilisée, le débit sera plus élevé. Notre calculateur de dimensionnement des vannes est un outil pratique pour déterminer la valeur Kv requise. | ||||||||||||||||||
| 3/4 pouces | Filetage de tuyau G3/4 pouce (BSPP). Déterminez la taille de la vanne en fonction du débit souhaité et du diamètre du tuyau. Grâce à la gamme de raccords, vous pouvez connecter la vanne au type de tuyau souhaité.
|
Veuillez noter que ce produit est fabriqué sur commande et ne peut donc malheureusement pas être retourné.
