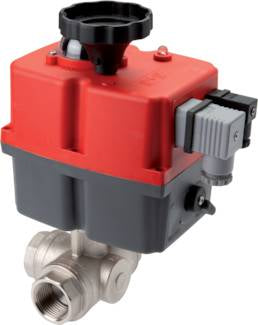

G2-1/2'' T-port 24-240V CA/CC Sûr En Cas De Défaillance Vanne À Bille 3 Voies

Ce vérin électrique modulant est proposé en combinaison avec une vanne à bille à 3 voies. Il peut faire tourner la vanne de 0 à 90 degrés en 29 secondes avec un couple de fonctionnement de 85 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V CA/CC, a un cycle de service de 75%, et est livré avec un indicateur de position visuel sur le dessus de l'appareil pour voir clairement la position de la vanne. Il est également équipé d'un retour de sécurité par batterie (BSR) en tant que fonction de sécurité électronique. Si l'alimentation est perdue, la batterie alimentera suffisamment le vérin pour ramener la vanne à son état normal (normalement ouverte/fermée selon la façon dont elle est montée). En standard, il dispose d'un volant de manœuvre pour faire tourner manuellement la vanne si nécessaire. Le vérin est monté sur la vanne à bille via la flasque ISO 5211 F07 ou F10 (17 mm). La vanne à 3 voies en acier inoxydable a trois points de connexion G2 1/2". Le milieu s'écoule à travers un alésage de 48 et la température peut être comprise entre -20 et 180 °C sous 40 bars. Il a un matériau d'étanchéité de broche en PTFE. Avec le boîtier durable en polyamide (PA) du vérin, il offre une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter le vérin, veuillez lire attentivement le manuel.

Avantages :

• Il est équipé d'un retour de sécurité par batterie (BSR) pour alimenter le vérin afin de faire tourner la vanne à son état normal
• Il a un boîtier robuste IP67
• Il a un boîtier robuste IP67
• En standard, il dispose d'un volant de manœuvre pour faire tourner manuellement la vanne si nécessaire
• Il a un indicateur de position visuel clair pour voir l'état de la vanne

Inconvénients :

• Comparé à un vérin pneumatique de la même taille, la vitesse de fonctionnement est plus lente

Série J4C

Vanne à bille BL3SA

Les vannes à bille de la série BL3SA sont des vannes à bille à 3 voies fiables avec un port L ou T. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL3SA ont toutes une flasque supérieure ISO 5211 (de F03 à max. F10) ce qui permet le montage d'un vérin.

Vérin J4C

Les vérins électriques à haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus au surcouple ou à la condensation. Les vérins sont également disponibles avec différentes options comme le BSR fail-safe (Retour de Sécurité par Batterie) ou modulant appelé DPS (Système de Positionnement Numérique). La série a une plage de couple de fonctionnement entre 20-300 Nm.
Le vérin électrique fail-safe ou modulant J4C est le même que le vérin J4C standard on-off, mais un kit BSR et/ou DPS est ajouté à l'intérieur du vérin. Le vérin J4C BSR fail-safe peut être réglé pour échouer ouvert ou fermé. Le vérin modulant J4C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Vanne à bille : BL3SAT-212
Vérin : V2S4B

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
