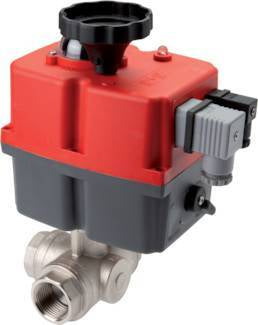

G2-1/2'' T-port 24-240V CA/CC Modulant 3 Voies Acier Inoxydable Vanne À Bille

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à bille 3 voies. Il peut faire tourner la vanne de 0-90 degrés en 29 secondes avec un couple de fonctionnement de 85 Nm (couple de rupture plus élevé, veuillez donc consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V CA/CC, a un cycle de service de 75% et est équipé d'un indicateur de position visuel en haut de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) signifiant qu'il peut positionner la vanne n'importe où entre 0-90 degrés. Il nécessite un signal de contrôle de 4-20 mA/0-10 V pour le positionnement. De série, il dispose d'une roue dentée de fonctionnement manuel pour tourner manuellement la vanne si nécessaire. L'actionneur est monté sur la vanne à bille via la bride ISO 5211 F07 ou F10 (17mm). La vanne en acier inoxydable à 3 voies a trois points de connexion de G2 1/2". Le milieu s'écoule à travers un alésage de 48 et la température peut être entre -20 – 180 °C sous 40 bars. Il a un matériau de joint de tige en PTFE. Avec le boîtier en polyamide (PA) durable de l'actionneur, il donne à l'unité une protection IP67 pour une température ambiante de -20 à 70 °C. Veuillez lire attentivement le manuel avant de connecter l'actionneur.

Avantages :

• C'est un actionneur modulant avec un système de positionnement numérique (DPS) pour positionner la vanne n'importe où entre 0-90 degrés avec un signal de contrôle de 4-20 mA/0-10 V
• Il a un boîtier robuste IP67
• De série, il dispose d'une roue dentée de fonctionnement manuel pour tourner manuellement la vanne si nécessaire
• Il a un indicateur de position visuel clair pour voir l'état de la vanne

Inconvénients :

• L'actionneur n'est pas équipé d'un retour de sécurité batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Série J4C

Vanne à bille BL3SA

Les vannes à bille de la série BL3SA sont des vannes à bille 3 voies fiables avec un port L ou T. Le boîtier est en acier inoxydable, la bille est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne convient à divers médias agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient aux températures entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Toutes les vannes à bille de la série BL3SA ont une bride supérieure ISO 5211 (de F03 à max. F10) qui permet le montage d'un actionneur.

Actionneur J4C

Les actionneurs de vanne électriques haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus au couple excessif ou à la condensation. Les actionneurs sont également disponibles avec différentes options comme le BSR sûr en cas de défaillance (Retour de Sécurité Batterie) ou modulant appelé DPS (Système de Positionnement Numérique). La série a une plage de couple de fonctionnement entre 20-300 Nm.
L'actionneur électrique J4C sûr en cas de défaillance ou modulant est le même que l'actionneur J4C standard marche/arrêt, mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur J4C BSR sûr en cas de défaillance peut être réglé pour s'ouvrir ou se fermer en cas de défaillance. L'actionneur J4C DPS modulant peut être commandé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Vanne à bille : BL3SAT-212
Actionneur : V2S3W

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
