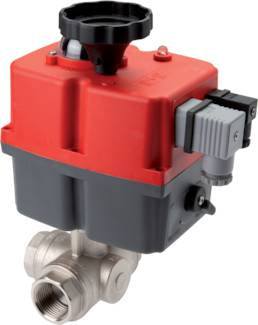

G2-1/2'' L-Port 24-240V CA/CC Modulant Vanne À Bille 3 Voies

Ce vérin électrique modulaire est proposé en combinaison avec une vanne à bille 3 voies. Il peut tourner la vanne de 0 à 90 degrés en 9 secondes avec un couple de fonctionnement de 85 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V CA/CC, a un cycle de service de 75 %, et est livré avec un indicateur de position visuel sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulaire, il est équipé d'un système de positionnement numérique (DPS), ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de contrôle de 4-20 mA/0-10 V pour le positionnement. En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire. L'actionneur est monté sur la vanne à bille via la bride ISO 5211 F07 ou F10 (17 mm). La vanne 3 voies en acier inoxydable a trois points de connexion G2 1/2". Le milieu s'écoule à travers un alésage de 48 et la température peut être comprise entre -20 et 180 °C sous 40 bars. Il a un matériau d'étanchéité de broche en PTFE. Avec le boîtier durable en polyamide (PA) de l'actionneur, il offre une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Avantages :

• C'est un actionneur modulaire avec un système de positionnement numérique (DPS) pour positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de contrôle de 4-20 mA/0-10 V
• Il a un boîtier IP67 robuste
• En standard, il dispose d'une roue de commande manuelle pour tourner manuellement la vanne si nécessaire
• Il a un indicateur de position visuel clair pour voir l'état de la vanne

Inconvénients :

• L'actionneur n'est pas équipé d'un retour de sécurité par batterie (BSR) mais peut être actionné manuellement en cas de panne de courant
• Comparé à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Série J4C

Vanne à bille BL3SA

Les vannes à bille de la série BL3SA sont des vannes à bille 3 voies fiables avec un L-port ou un T-port. Le boîtier est en acier inoxydable, la balle est également en acier inoxydable et les sièges de vanne sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les vannes à bille de la série BL3SA ont toutes une bride supérieure ISO 5211 (de F03 à max. F10) ce qui permet le montage d'un actionneur.

Actionneur J4C

Les actionneurs de vanne électrique haute tension J4C du fabricant J+J offrent une liste impressionnante de fonctionnalités standard qui incluent une protection contre les dommages dus au surcouple ou à la condensation. Les actionneurs sont également disponibles avec différentes options telles que le BSR de sécurité en cas de panne (Battery Safety Return) ou modulaire appelé DPS (Digital Positioning System). La série a une plage de couple de fonctionnement de 20-300 Nm.
L'actionneur électrique J4C fail-safe ou modulaire est le même que l'actionneur J4C standard on-off, mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur J4C BSR fail-safe peut être réglé pour échouer ouvert ou fermé. L'actionneur modulaire J4C DPS peut être contrôlé avec 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Vanne à bille : BL3SAL-212
Actionneur : V2S3W

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
