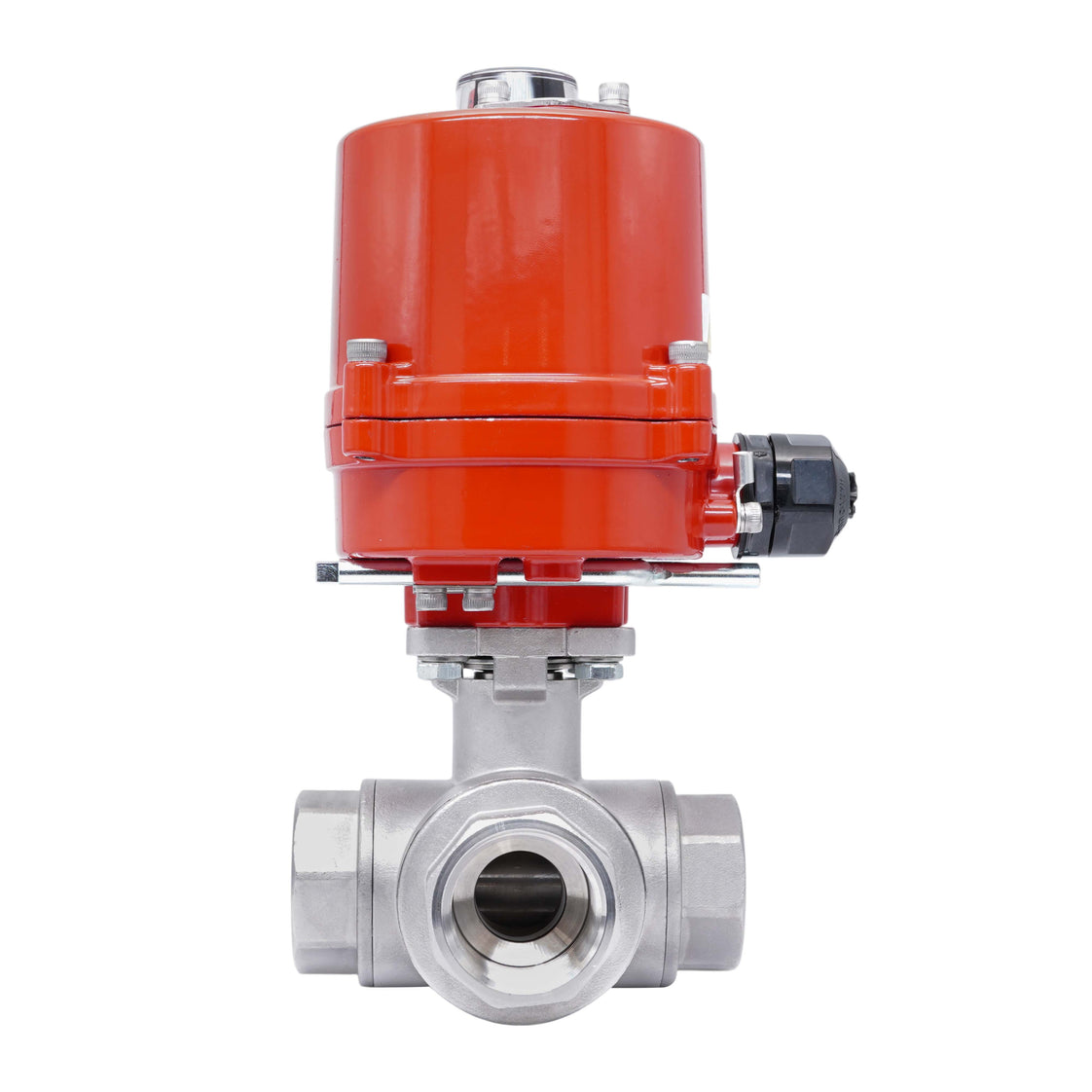

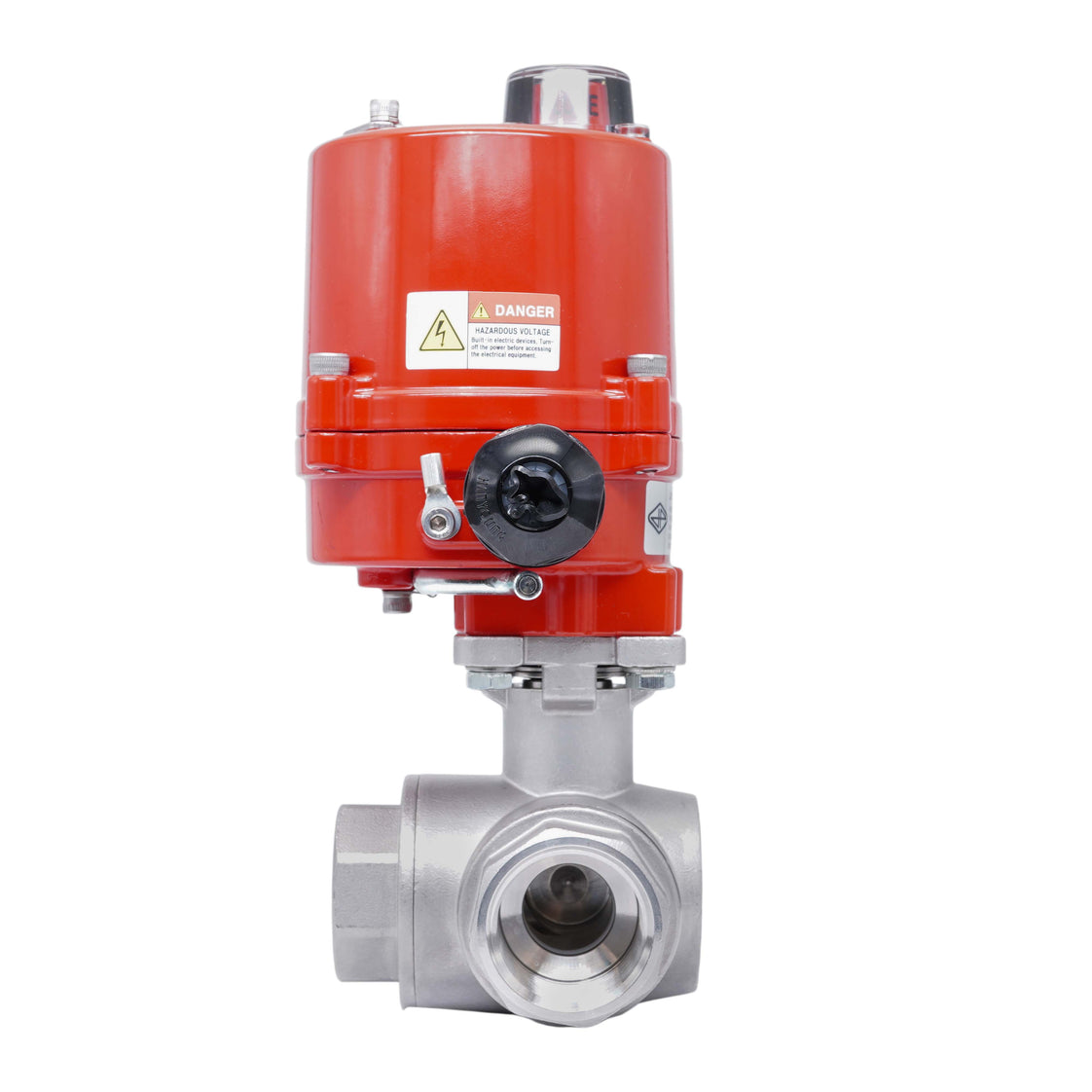

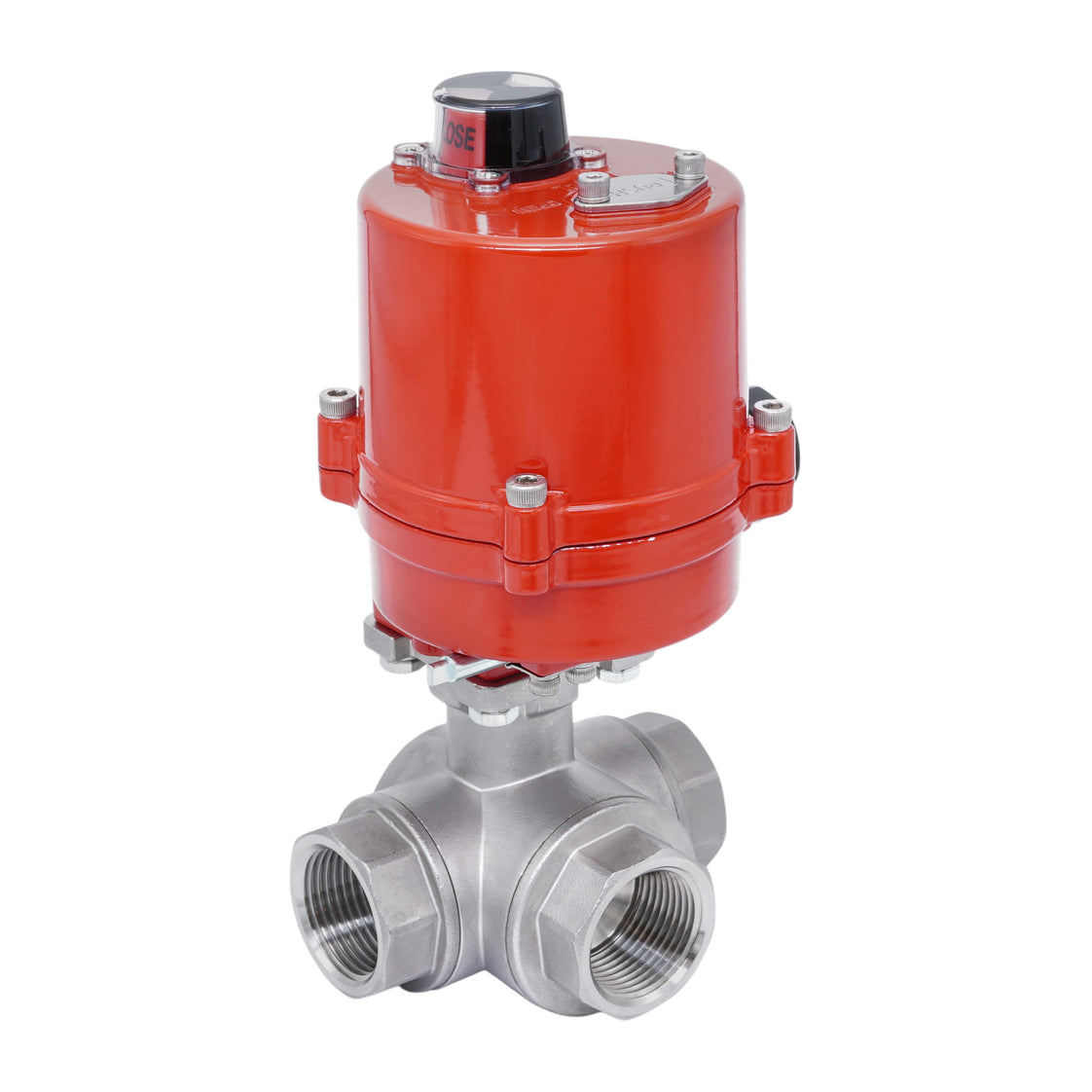

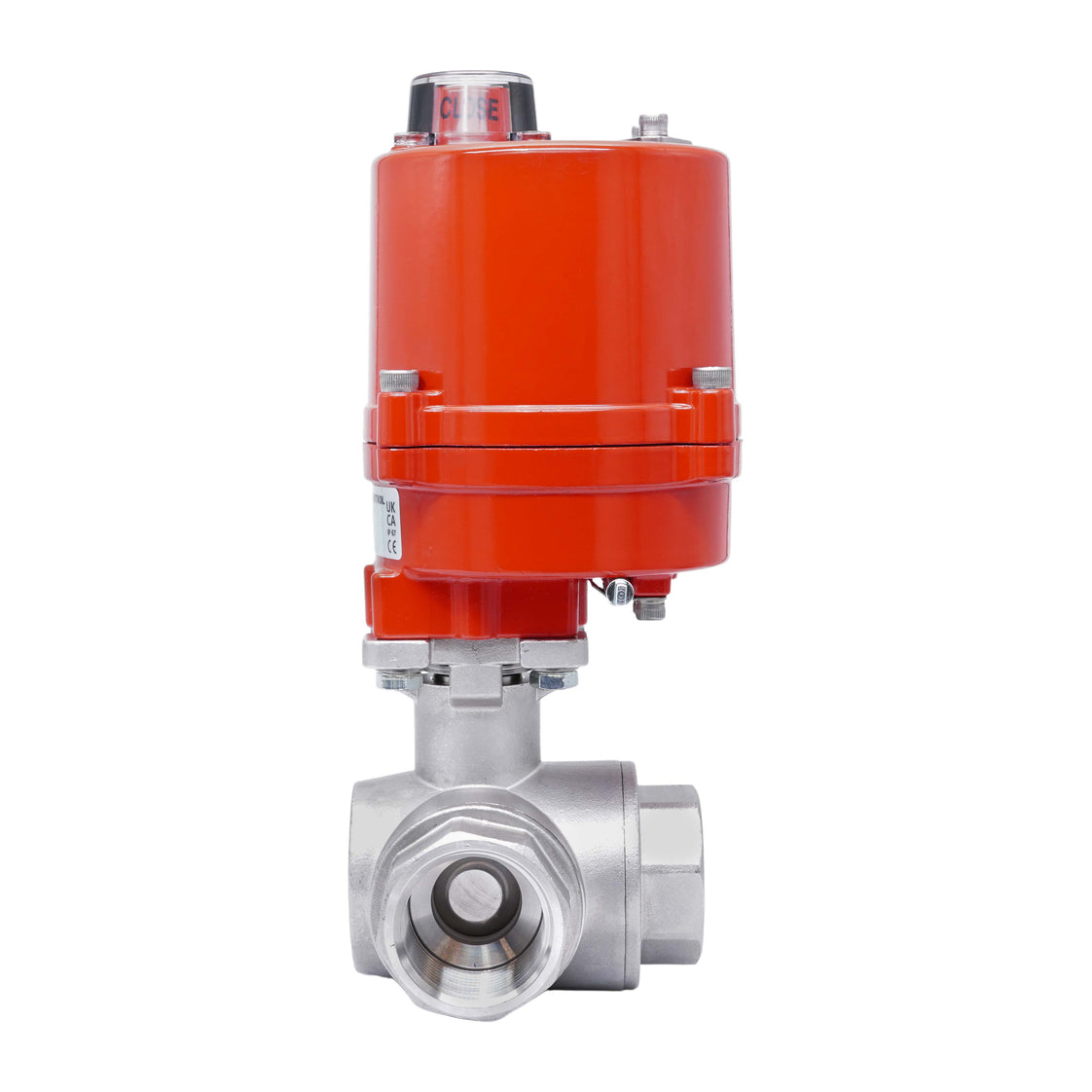

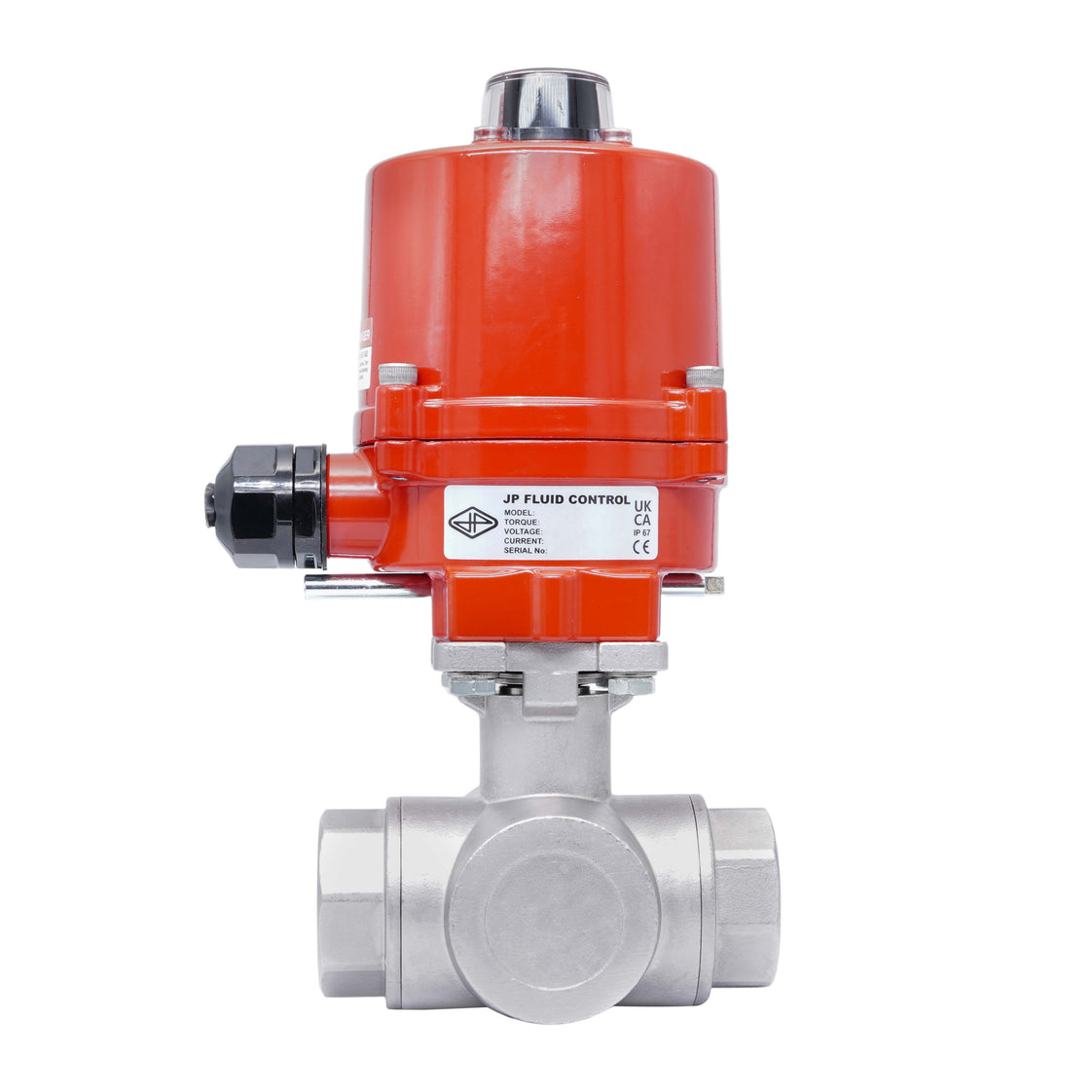

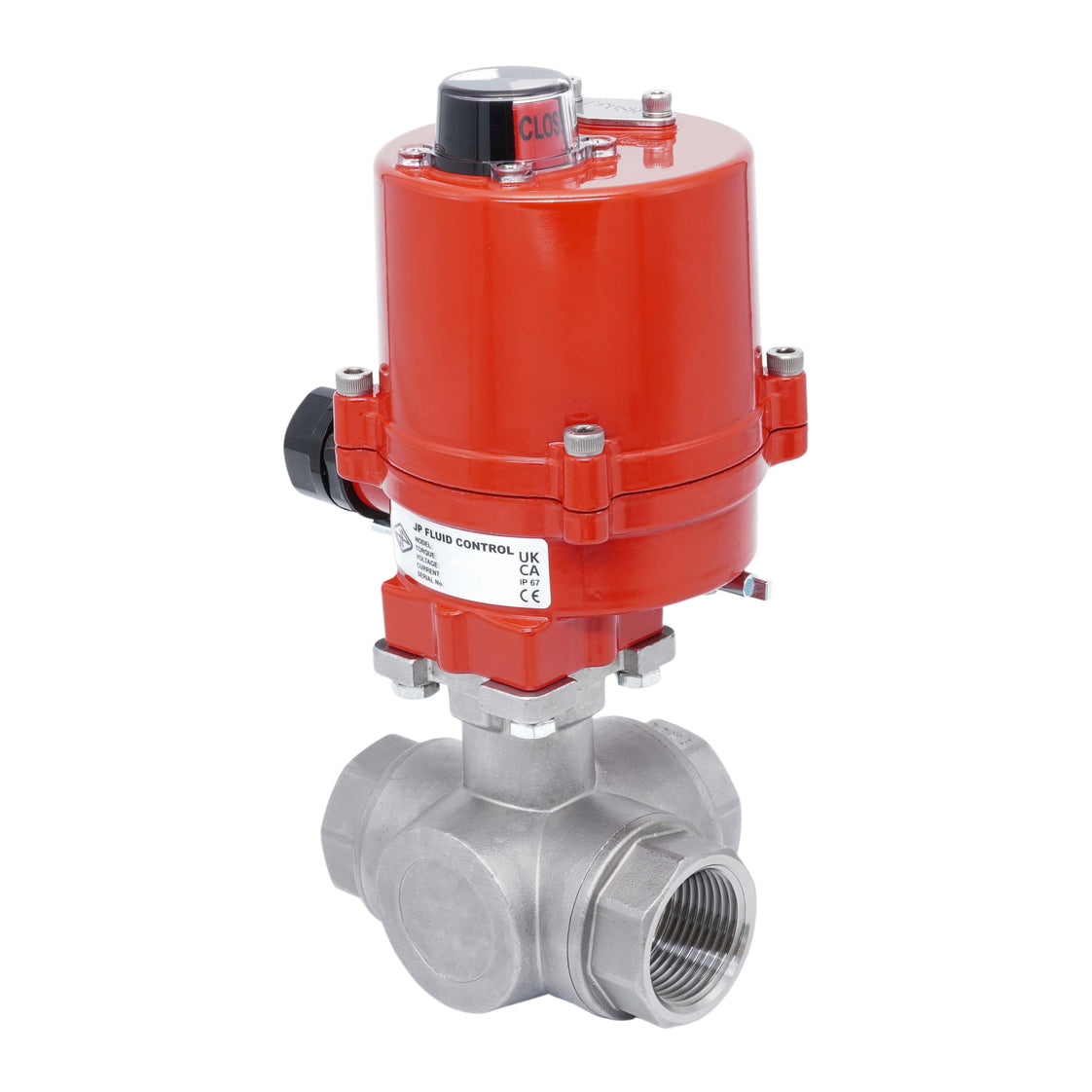

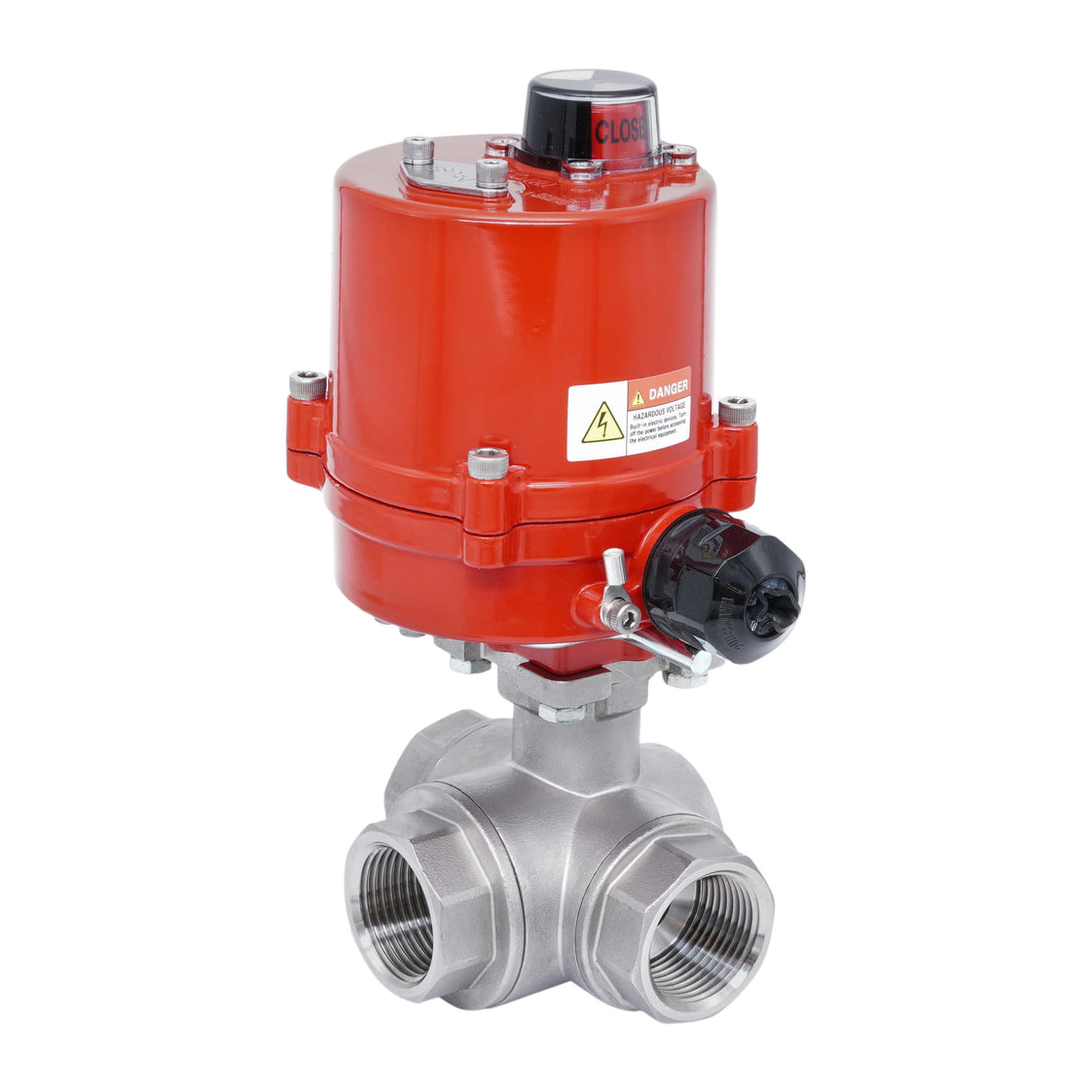

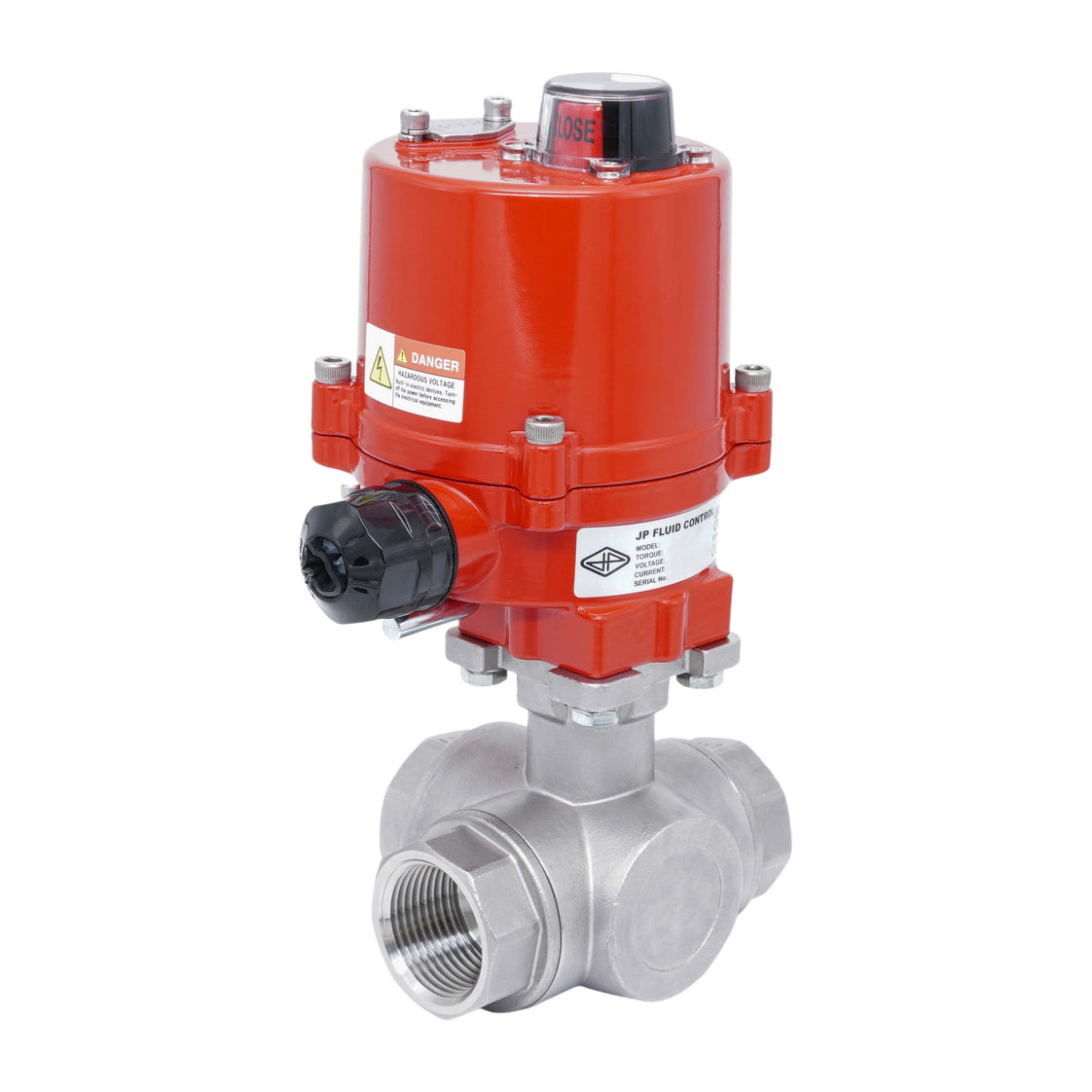

G1'' Vanne à Bille 3 Voies L-Port en Acier Inoxydable avec Actionneur Électrique 12 V DC

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille 3 voies TamesonPRO. La vanne possède des raccords filetés G 1'' (taraudé femelle, BSPP). Le corps de la vanne est en acier inoxydable avec une bille en acier inoxydable et un joint en PTFE. L'actionneur convient à la fois pour du courant continu 12 volts (DC) et du courant alternatif 12 volts 50/60Hz (AC). Grâce à des interrupteurs sur la carte électronique, l'actionneur peut être réglé pour AC ou DC. Le réglage usine par défaut est le courant continu (DC). L'actionneur dispose d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.

Avantages :

• Vanne à bille robuste en acier inoxydable avec raccords filetés G 1''
• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Fonctionne en 12V AC et DC (réglable par interrupteur)
• Deux fins de course supplémentaires pour le signal de retour de position
• Commandez manuelle de secours
• Indicateur de position visuel clair

Diamètre d'alésage et fonction du circuit

La bille possède un T-Port. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits. Les ports se chevauchent pendant la rotation.

Schéma fonctionnel de la fonction de circuit des vannes à T-Port

Applications

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et adaptée à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 69 bar (1000 psi), à des températures plus élevées, la température maximale autorisée diminue. La direction de la pression n'a pas d'importance, le sens d'écoulement peut être dans n'importe quelle direction. La plage de température du fluide se situe entre -29°C et 150°C (-20°F à 302°F). À haute température, il est recommandé d'installer la vanne dans une zone ventilée. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont la CVC, l'irrigation, l'automatisation industrielle, la gestion de l'eau.

Schéma de câblage électrique

L'actionneur fonctionne en 12 volts DC et 12 volts AC (50/60Hz). Sur la carte électronique se trouvent deux petits interrupteurs pour régler l'actionneur en AC ou DC. Le réglage par défaut est DC. L'actionneur consomme 0.2A nominal, et 2.2A au couple maximal. L'actionneur dispose d'un contrôle à 3- points. Avant d'utiliser une alimentation en courant alternatif, les interrupteurs sur la carte électronique doivent être réglés au préalable. Les bornes 1 et 2 sont connectées en permanence à l'alimentation électrique. Les bornes 3 et 4 doivent utiliser le même signal (phase/neutre) que la borne 1. La connexion d'un de ces fils de commande ferme ou ouvre la vanne. Ne jamais connecter les bornes 3 et 4 en même temps pour éviter un court-circuit et des dommages. L'actionneur possède deux fins de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'arrête et aucune énergie n'est consommée. De plus, l'actionneur est équipé de deux fins de course supplémentaires à des fins de contrôle. La position angulaire des fins de course peut être modifiée. Toujours connecter la terre et ne pas utiliser les tuyaux comme masse.

Schéma de câblage électrique de l'actionneur AG-040-C

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
