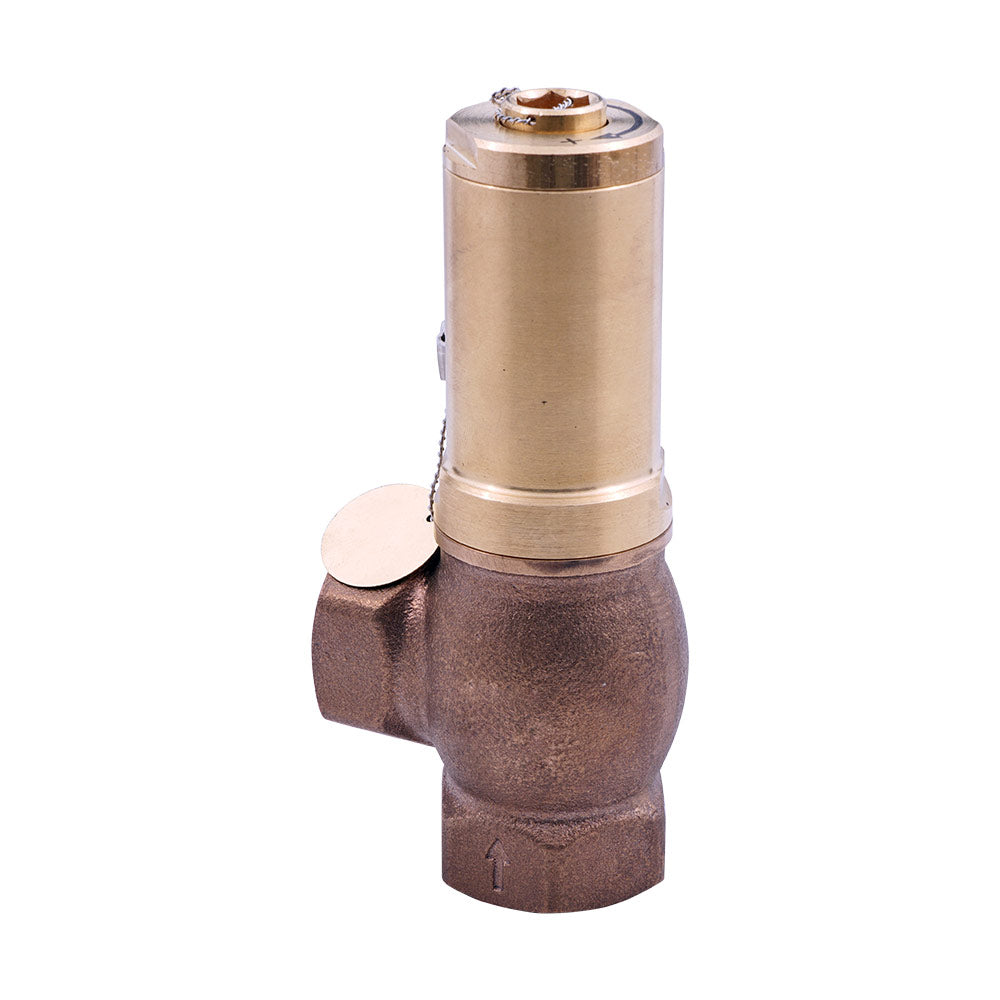

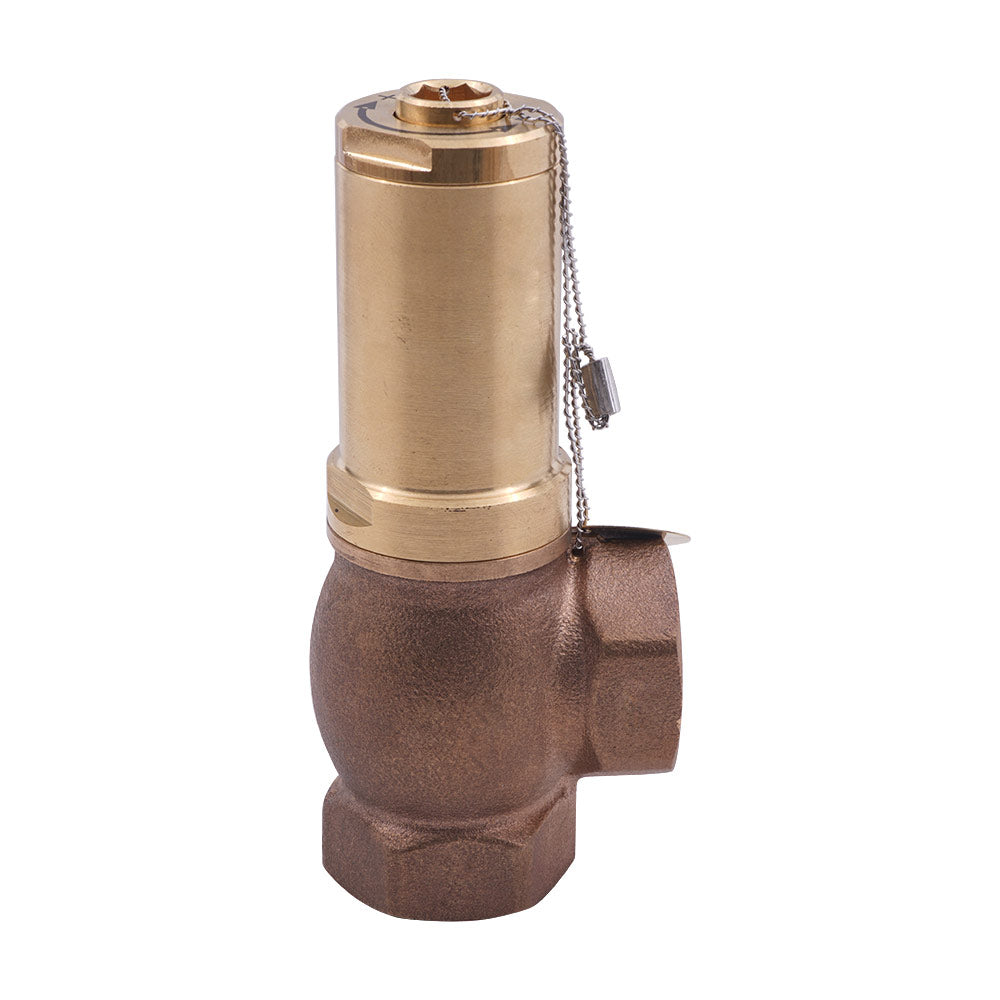

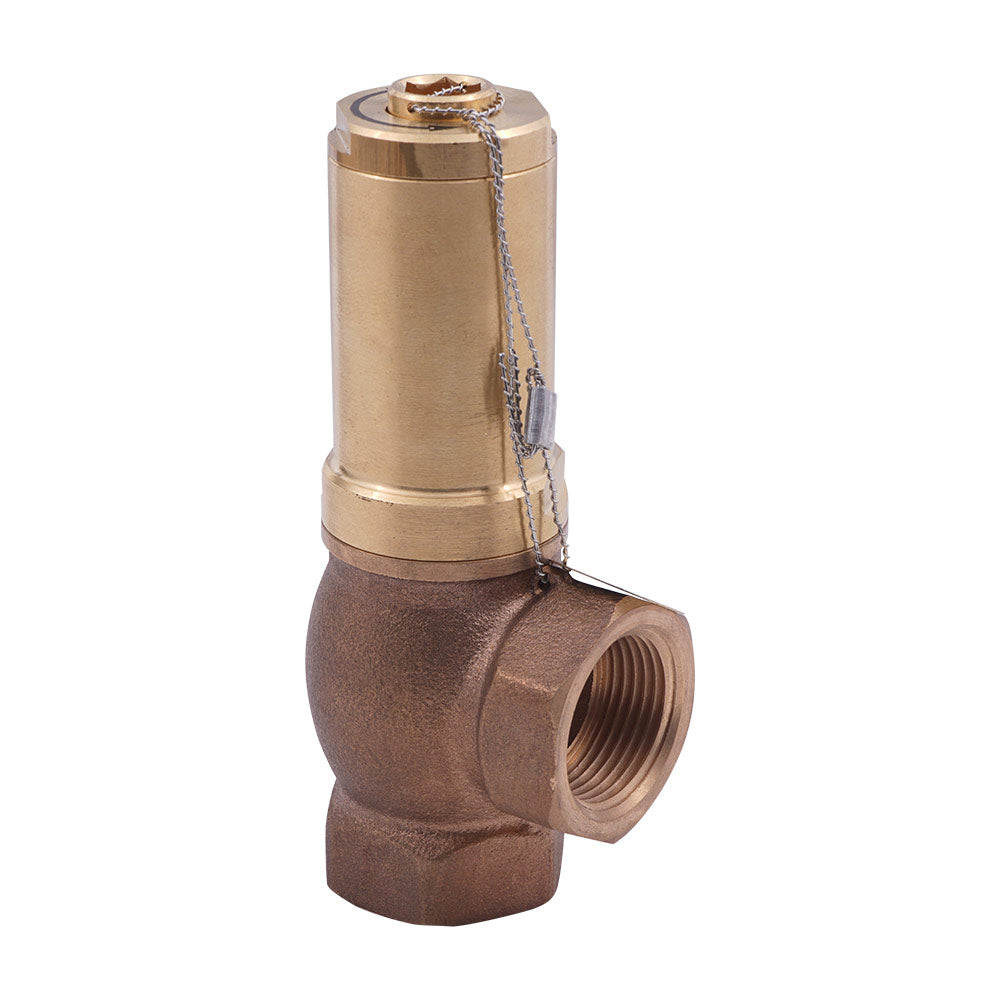

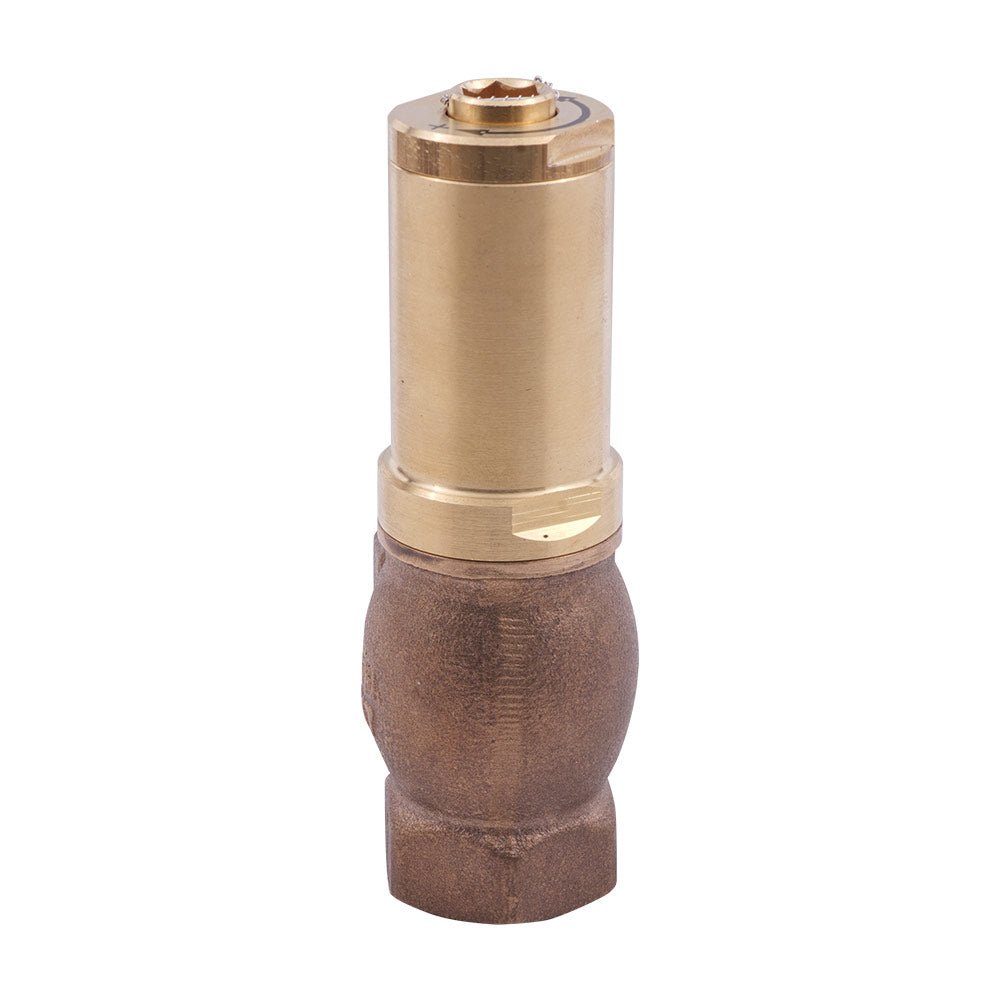

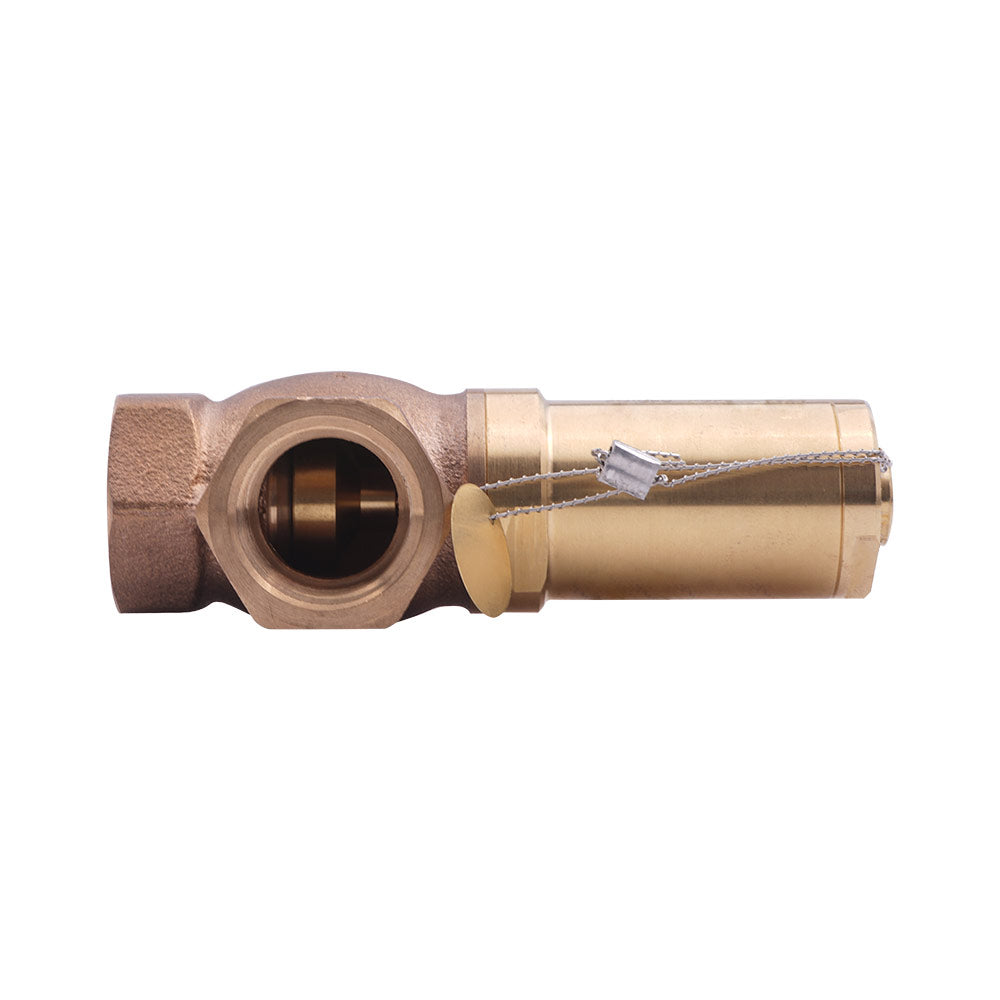

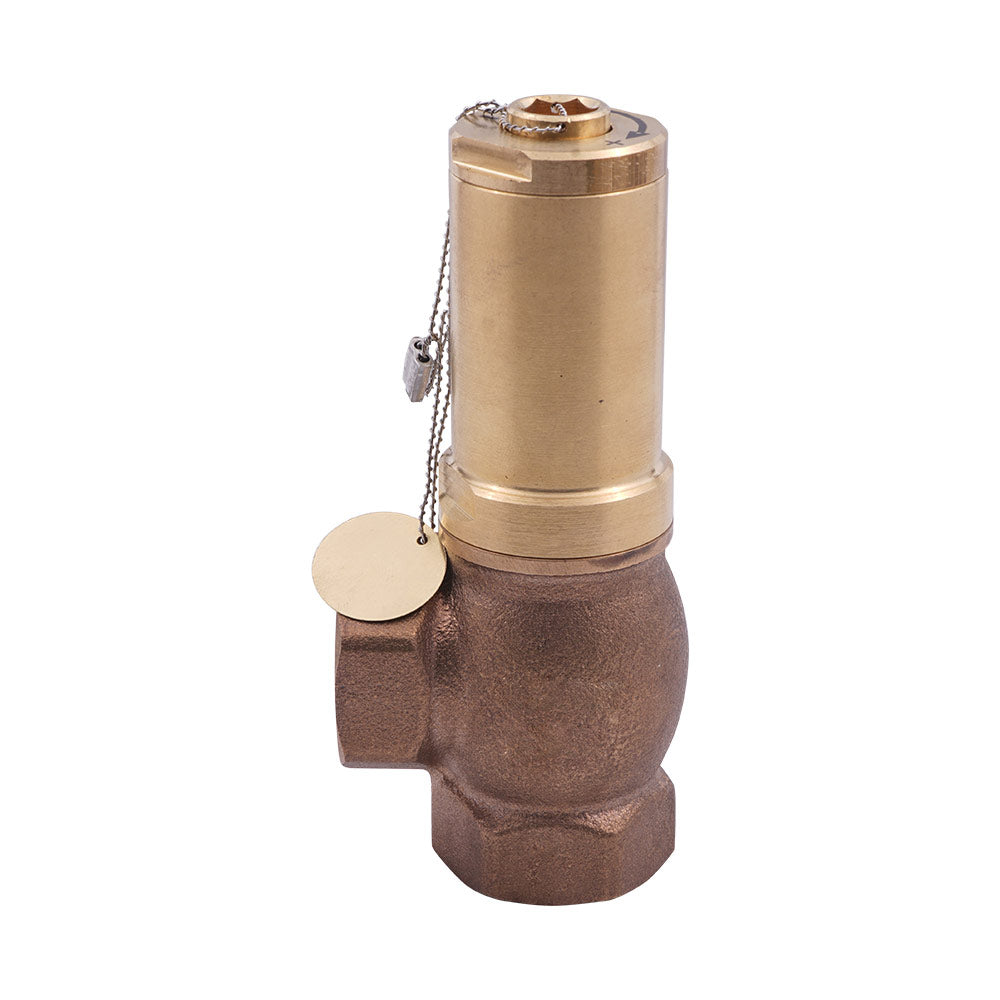

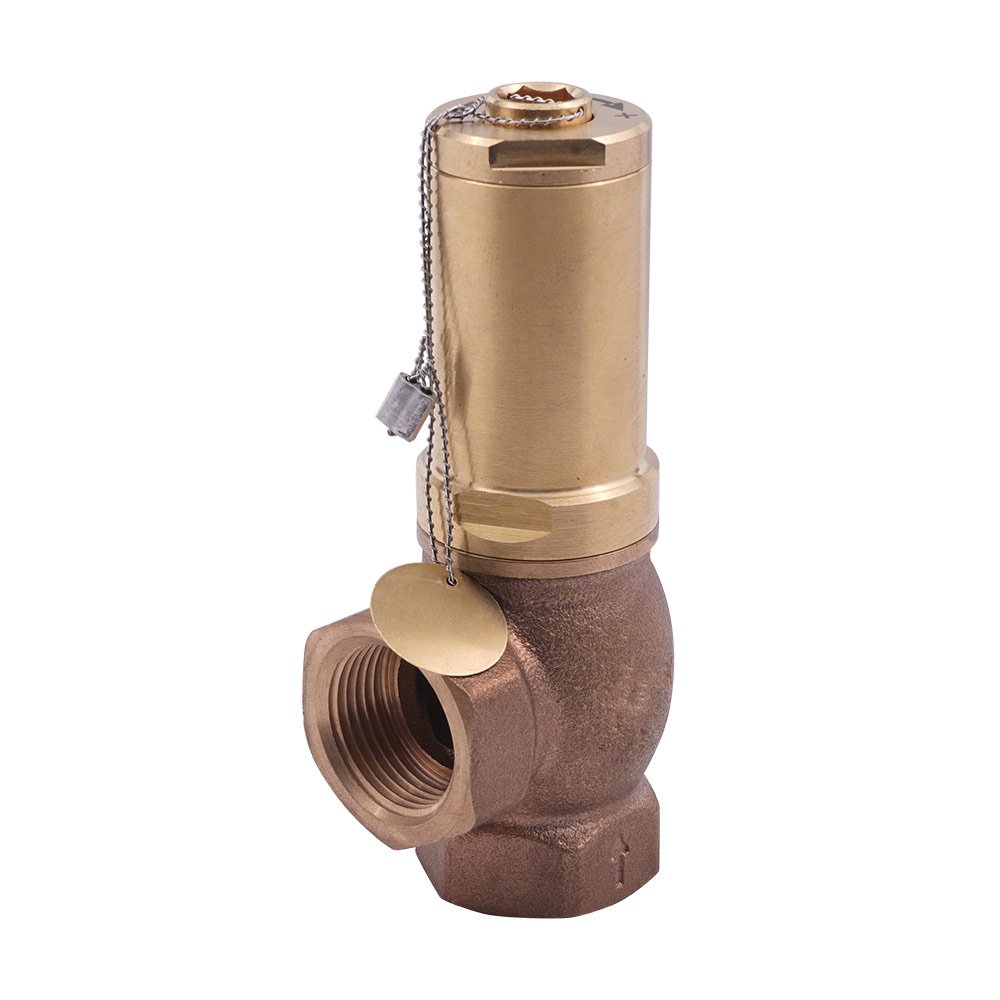

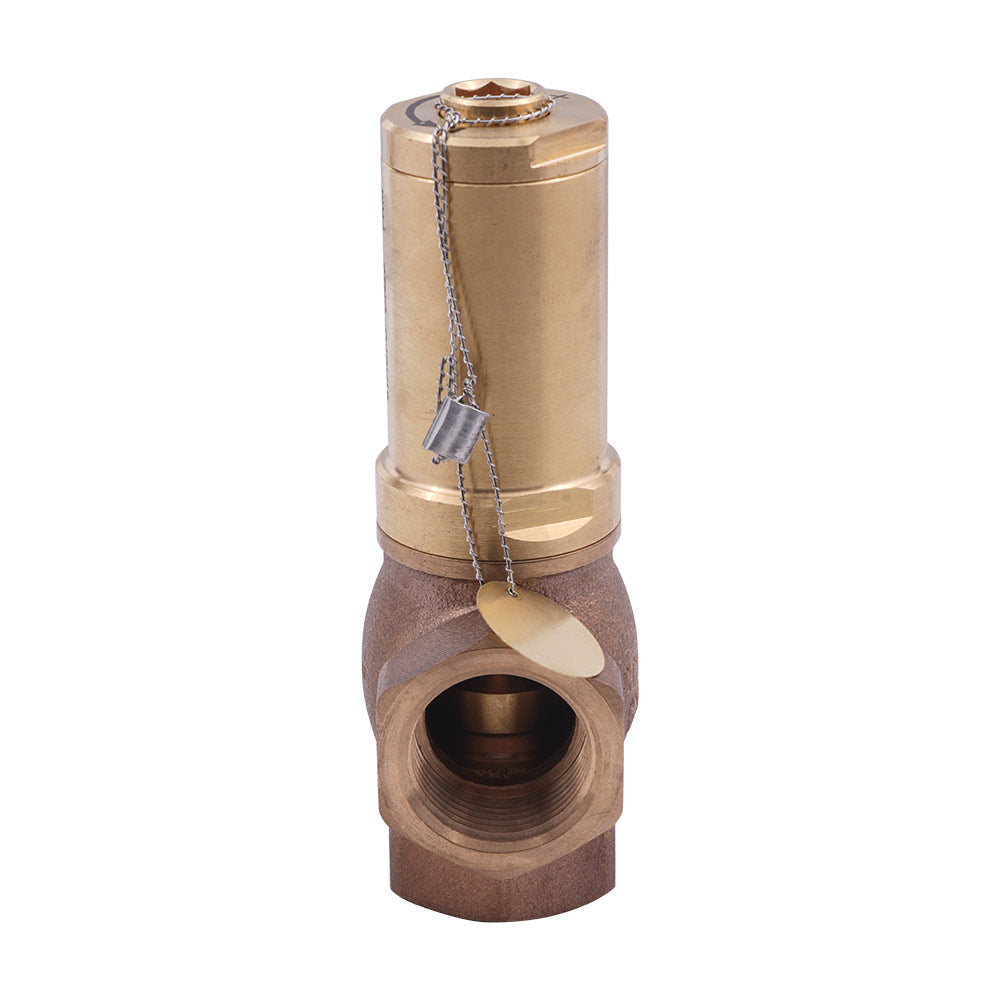

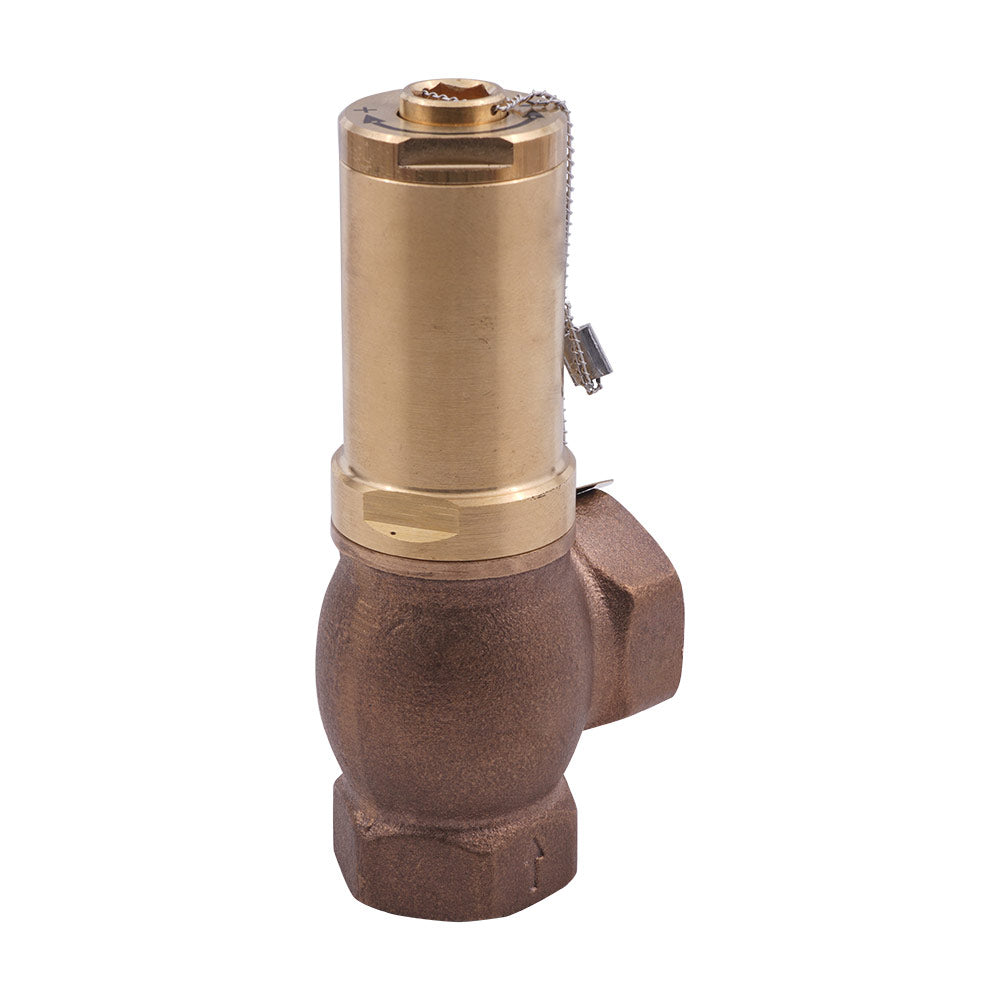

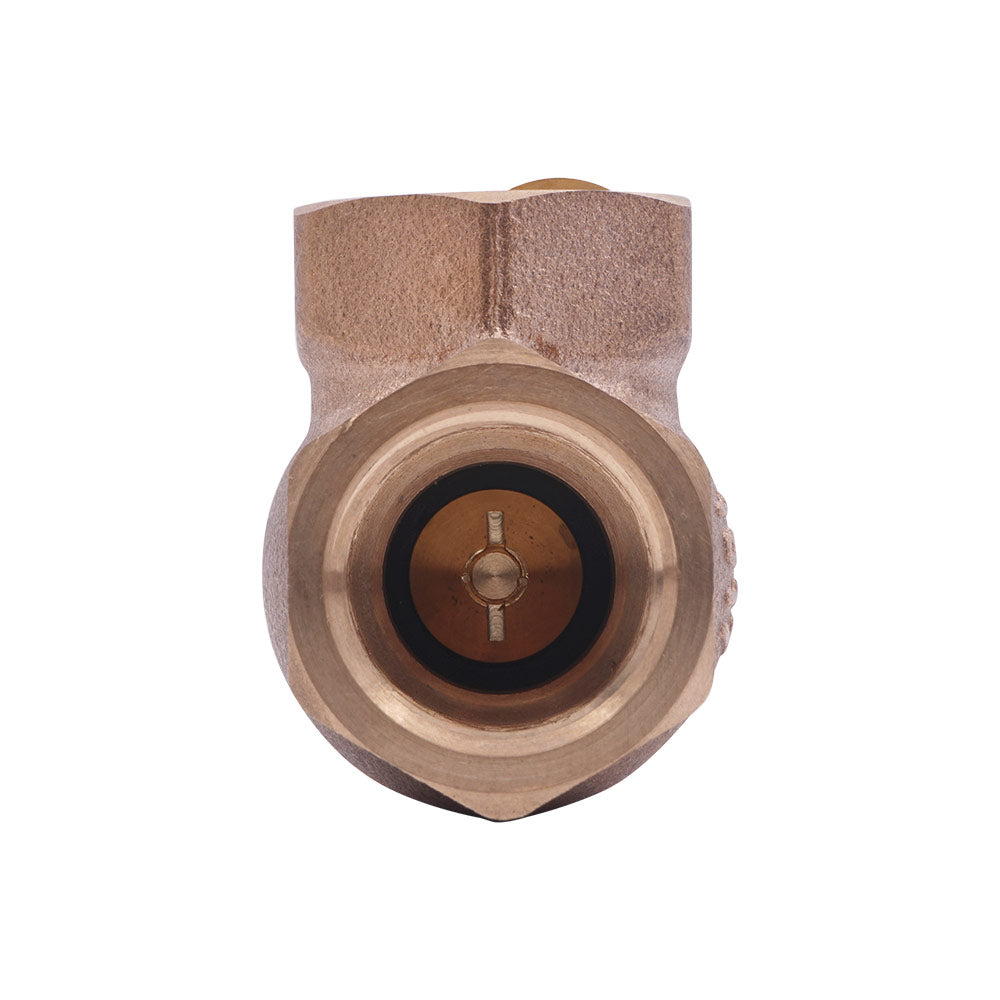

G1 Soupape de décharge en laiton 1/4'' 2 - 8 bar / 29 - 116 psi
Il s'agit d'une soupape de sûreté à pression avec des orifices d'entrée et de sortie de 1 1/4 pouce. La pression de consigne peut être réglée entre 2 et 8 bars (29 à 116 psi). La capacité de soufflage dépend de la pression réglée, avec une plage de 353 à 606 m3/h pour l'air et de 6,5 à 7,6 m3/h pour l'eau. Le boîtier est en laiton et le joint en FKM (FPM). Convient pour une plage de température de -20 °C à 200 °C (-4 °F à 392 °F).
- Prix normal
- €418.42
- Prix normal
- €348.68
Description
Une soupape de décharge (également appelée soupape de décharge) est utilisée pour limiter ou contrôler la pression dans un système. Il s'ouvre automatiquement à une pression définie et fournit une décharge proportionnelle et lente. L'une des principales applications est la protection d'une pompe dans un circuit fermé.

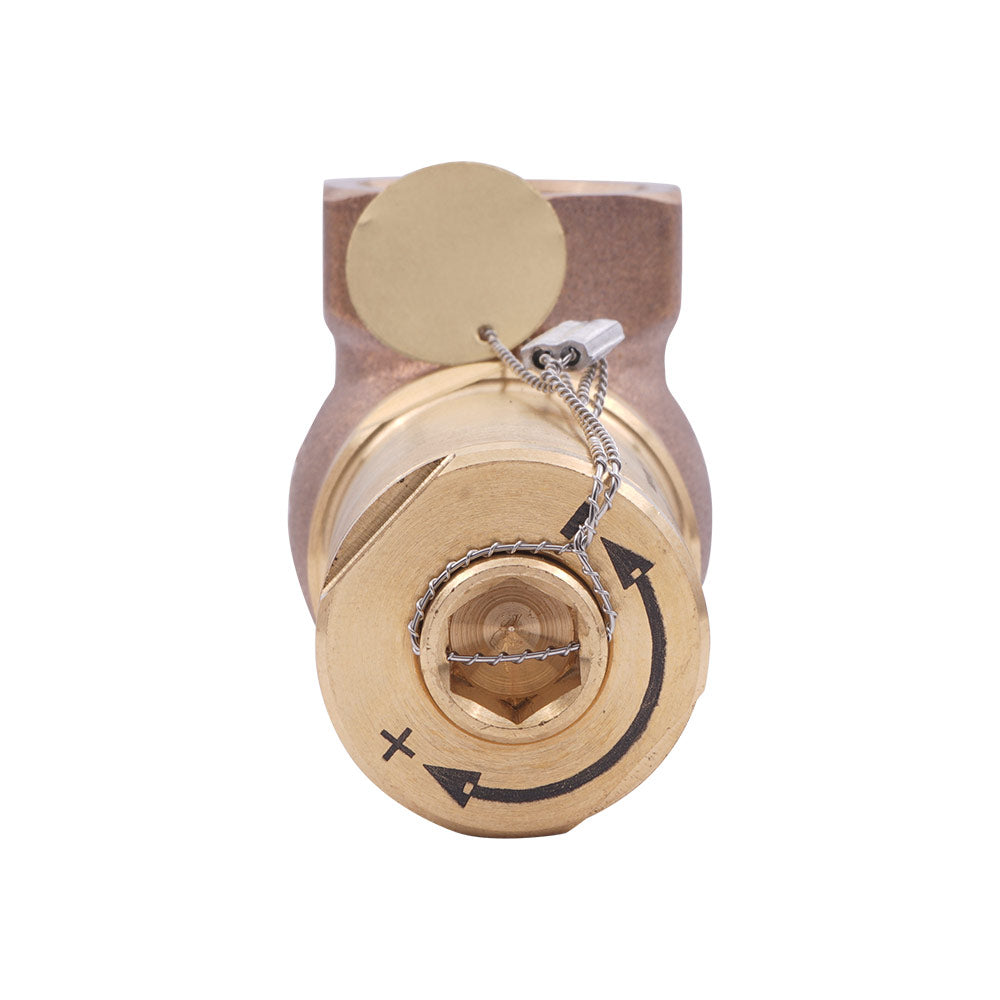

Vous pouvez régler manuellement la pression de consigne entre 2 et 8 bars (29 à 116 psi), mais dans un système à soupape unique, elle ne doit pas être réglée à un niveau supérieur à la pression de service maximale admissible (MAWP) dans le système. La valeur de la pression peut être ajustée à l'aide d'une clé allen sans démontage. La capacité de soufflage dépend de la pression réglée, avec une plage de 353 à 606 m3/h pour l'air et de 6,5 à 7,6 m3/h pour l'eau. Veuillez consulter notre fiche technique avec les capacités de soufflage pour différentes pressions.
Cette vanne possède des orifices d'entrée et de sortie de 1 1/4 pouce. Le boîtier est en laiton et les joints sont en FKM (FPM). Ce modèle convient à l'air comprimé, aux gaz ininflammables, à l'eau et à d'autres fluides neutres et non toxiques, aux huiles minérales. La plage de température de cette soupape de sûreté est comprise entre -20 °C et 200 °C (-4 °F et 392 °F).
Pour :
- Sutable pour l'air et les liquides
- Étanchéité au gaz et conception compacte
- Ajustement possible sans démontage
- Capacité de soufflage élevée de 606 m3/h pour l'air (7,6 m3/h pour l'eau)
Cons :
- Elle n'est pas considérée comme une soupape de sécurité car elle assure une décharge proportionnelle et lente de la pression.
Série 617
Les soupapes de sûreté de la série 617 sont conçues pour s'ouvrir à une pression déterminée et protéger votre application contre les surcharges. Il est également possible d'utiliser cette soupape comme soupape de décharge si la pression du système varie souvent.
Les soupapes de sûreté 617 sont disponibles avec une large plage de pression de réglage entre 0,5 et 20 bars (7,25 et 290 psi), qui peut être ajustée manuellement. Contrairement aux soupapes de sécurité, les soupapes de sûreté assurent une diminution progressive de la pression, tandis que les soupapes de sécurité assurent une diminution immédiate de la pression. Ils existent en différentes tailles avec des capacités de purge correspondantes. Le matériau d'étanchéité est soit du FKM, soit du PTFE. Ils conviennent pour l'air comprimé, l'eau, les huiles minérales et autres gaz ininflammables et fluides non toxiques.
