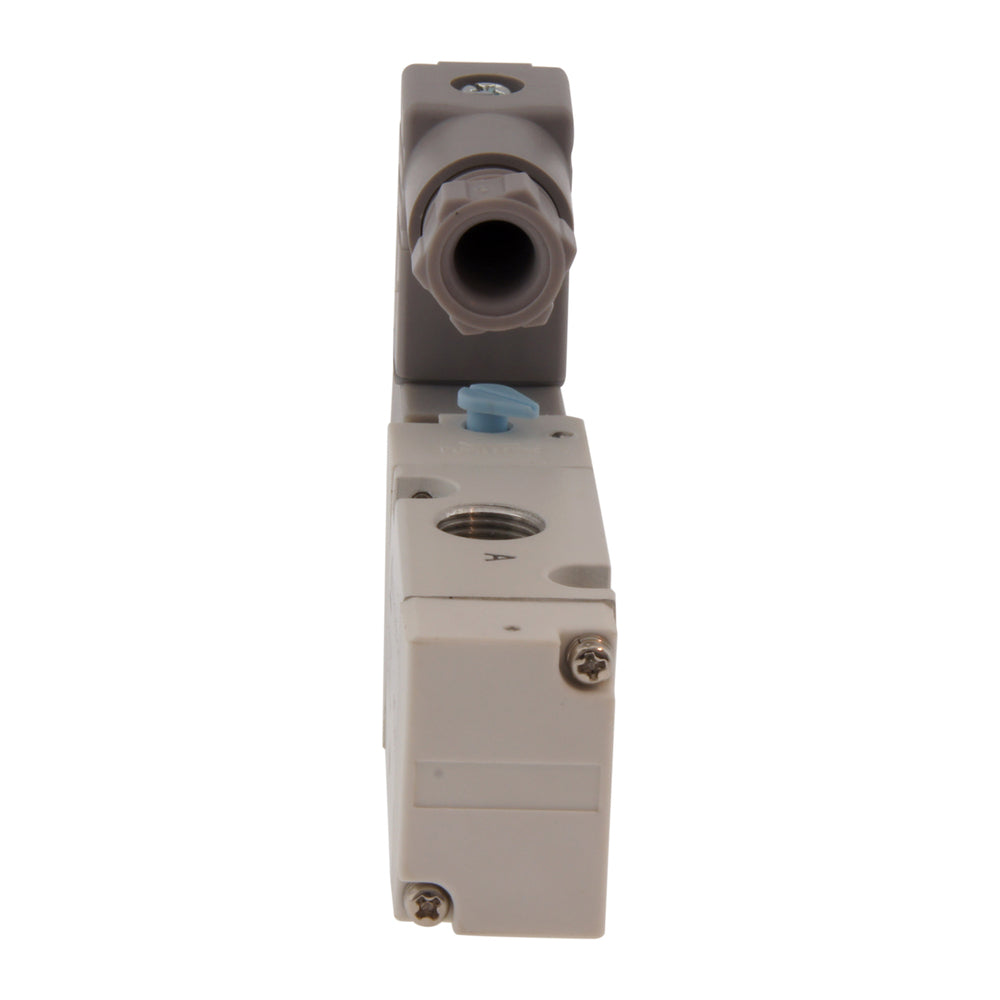

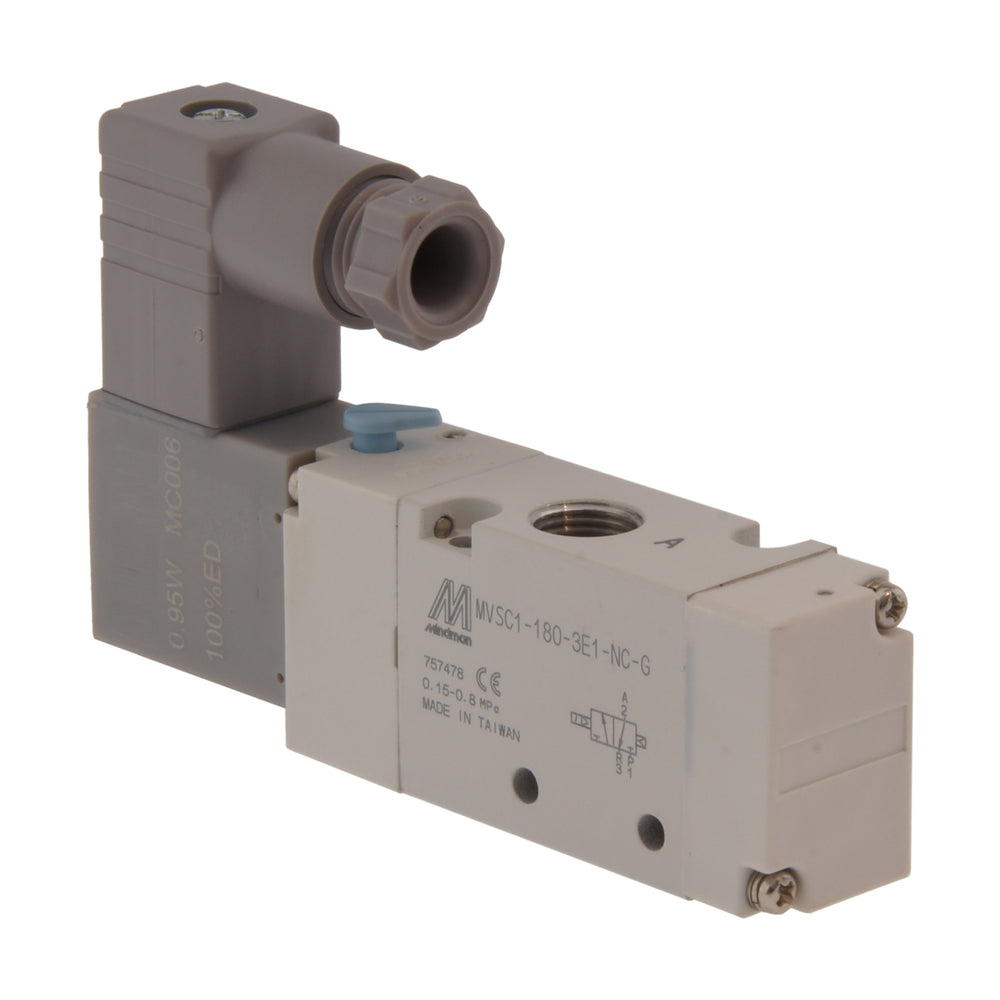

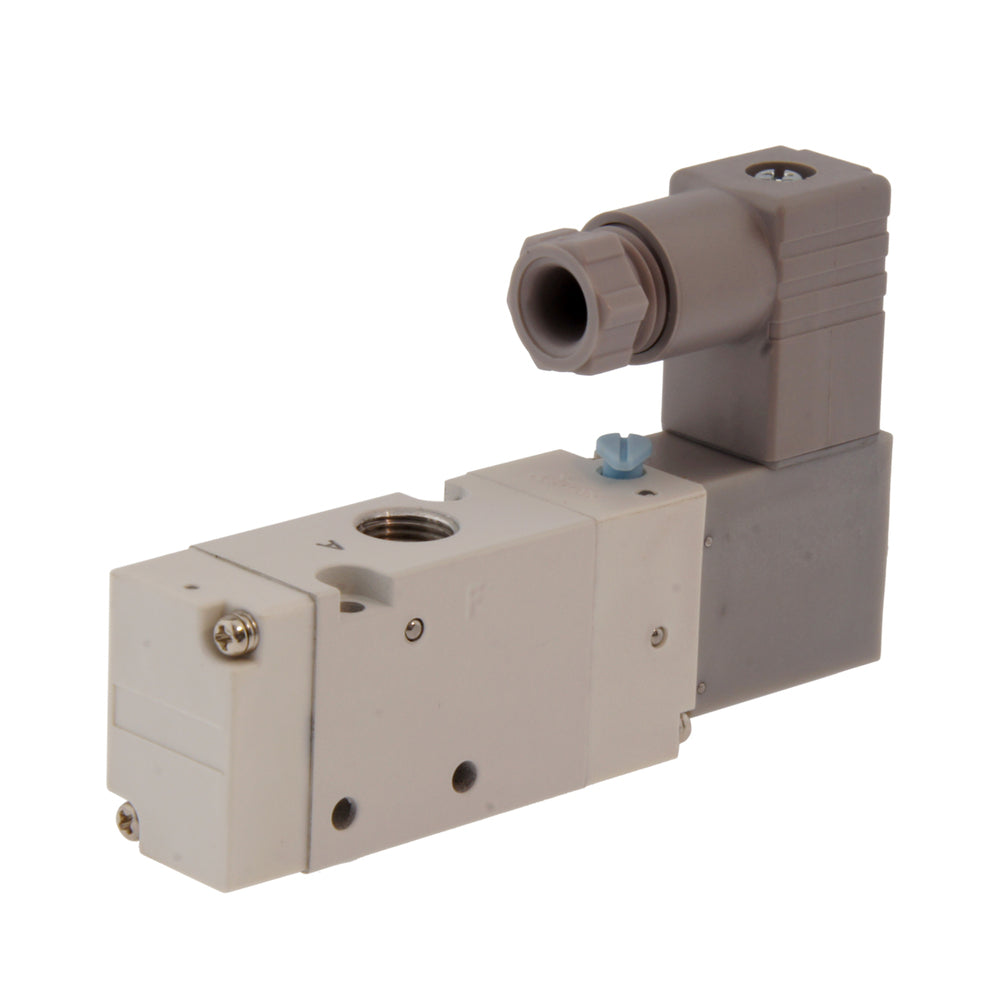

G1/8'' 230V AC 3/2-Way NC Électrovanne 1.5-8bar MVSC1
Electrovanne pneumatique 3/2 (normalement fermée) de Mindman avec ports G1/8 pouce (filetage femelle) et bobine 230 V AC. Exploitation indirecte (pilotée en interne). Les applications comprennent la commande d'un vérin à simple effet. Pression de fonctionnement de 1,5 à 8 bars (21,75 à 116 psi). Ne convient que pour l'air. Avec commande manuelle de secours. Peut être monté sur le collecteur avec l'alimentation/évacuation d'air central. Temps de réponse 0,035 s, valeur Kv 0,67 Nm3/h (722 Nl/min).
Bobine et connecteur DIN-C inclus
- Prix normal
- €31,34
- Prix normal
- €26,12
Description
Electrovanne pneumatique de haute qualite de Mindman. Cette vanne est à 3/2 voies, normalement fermee, equipee d'une bobine. La vanne est dotee de ports G 1/8 pouce (filetage femelle BSPP). La tension de la bobine est de 230 V AC et la puissance est de 1,12 VA. La vanne ne peut fonctionner qu'avec de l'air comprime (filtre jusqu'à 5 μm) qui n'a pas besoin d'être lubrifie. La pression de fonctionnement est de 1,5 à 8 bars (21,75 à 116 psi). Montage possible sur un collecteur avec une alimentation et un event central. Le temps de reponse est de 0,035 s. La vanne a une valeur de debit Kv de 0,67 Nm3/h (722 Nl/min). Cette vanne est equipee d'une commande manuelle. Ne jamais depasser les limites de la valve (pression, temperature, tension, media, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retiree de la valve afin d'eviter les brûlures.
Une vanne à 3/2 voies a trois orifices et deux etats. Ce distributeur peut être utilise par exemple pour commander un verin à simple effet. L'un des orifices de l'electrovanne est relie à la bouteille, cet orifice est utilise pour le remplissage et la purge de la bouteille. Le robinet comporte donc un orifice pour l'alimentation en air (orifice P), un orifice pour la mise à l'air libre (orifice R), et un orifice pour la connexion avec le cylindre (orifice A).
Pour :
- Faible resistance au debit (Kv=0.67m3/h)
- Un fonctionnement rapide et fiable
- Longue duree de vie (12.000.000+ cycles)
- Faible consommation d'energie (1,12VA)
- Conception sans entretien
- La bobine peut être installee dans quatre directions (4 x 90°)
- Conçu pour le montage sur collecteur
Cons :
- Uniquement pour l'air (propre), pas pour les autres medias ou le vide.
- Pression minimale de 1,5 bar requise pour un bon fonctionnement (vanne pilotee)
Serie MVSC1
La serie Mindman MVSC1 se compose d'electrovannes pneumatiques compactes à commande indirecte en configuration 3/2, 5/2 et 5/3 voies. Les series MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La serie MVSC1 necessite une certaine pression differentielle minimale pour fonctionner. Par consequent, ils ne sont pas adaptes aux applications sous vide. Ils peuvent être utilises jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont equipees d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la serie MVSC1 se caracterisent par un service long et fiable et une conception sans entretien.
Mindman est un fabricant international de composants pneumatiques de haute qualite dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualite, ils sont l'un des veritables leaders du marche de l'industrie pneumatique.
