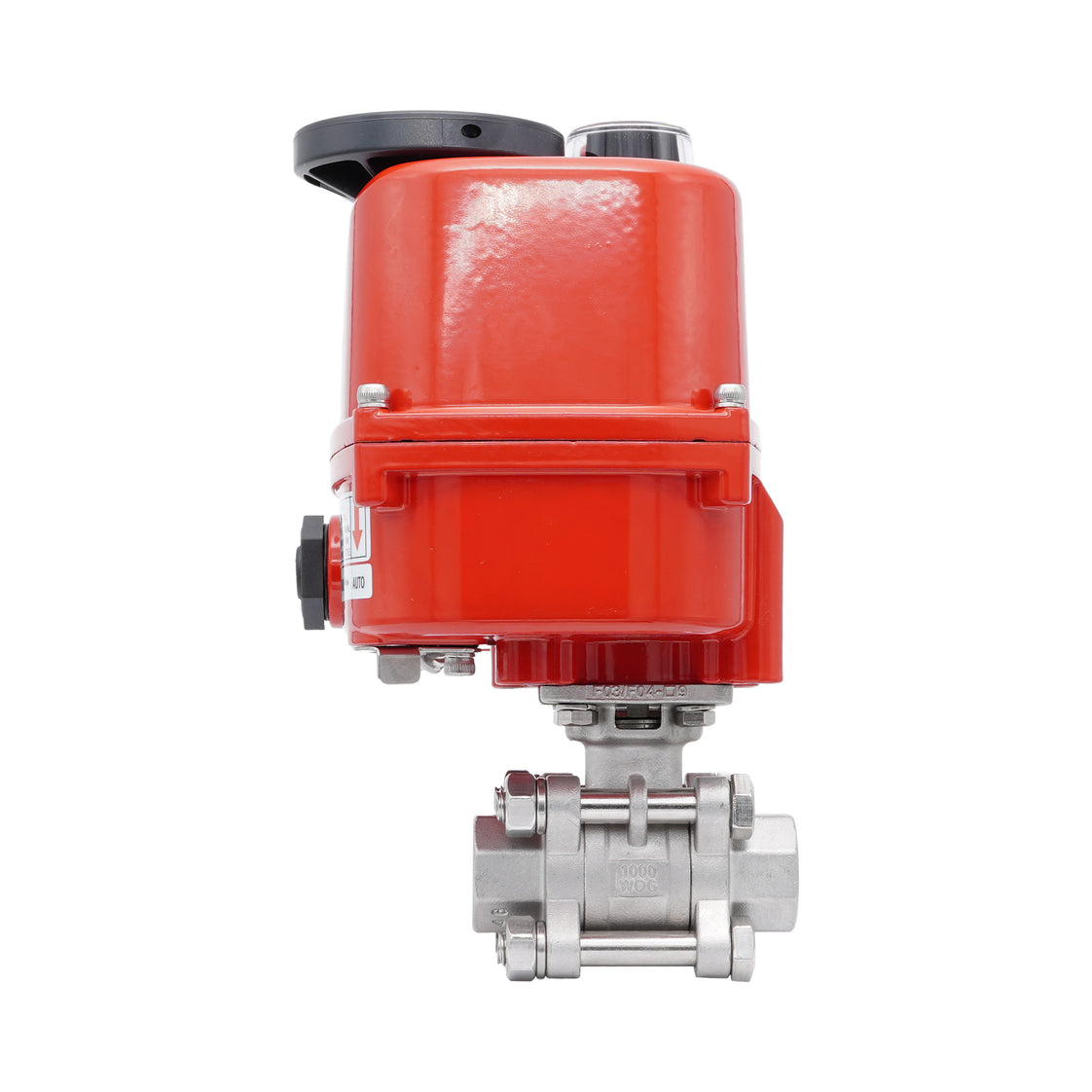

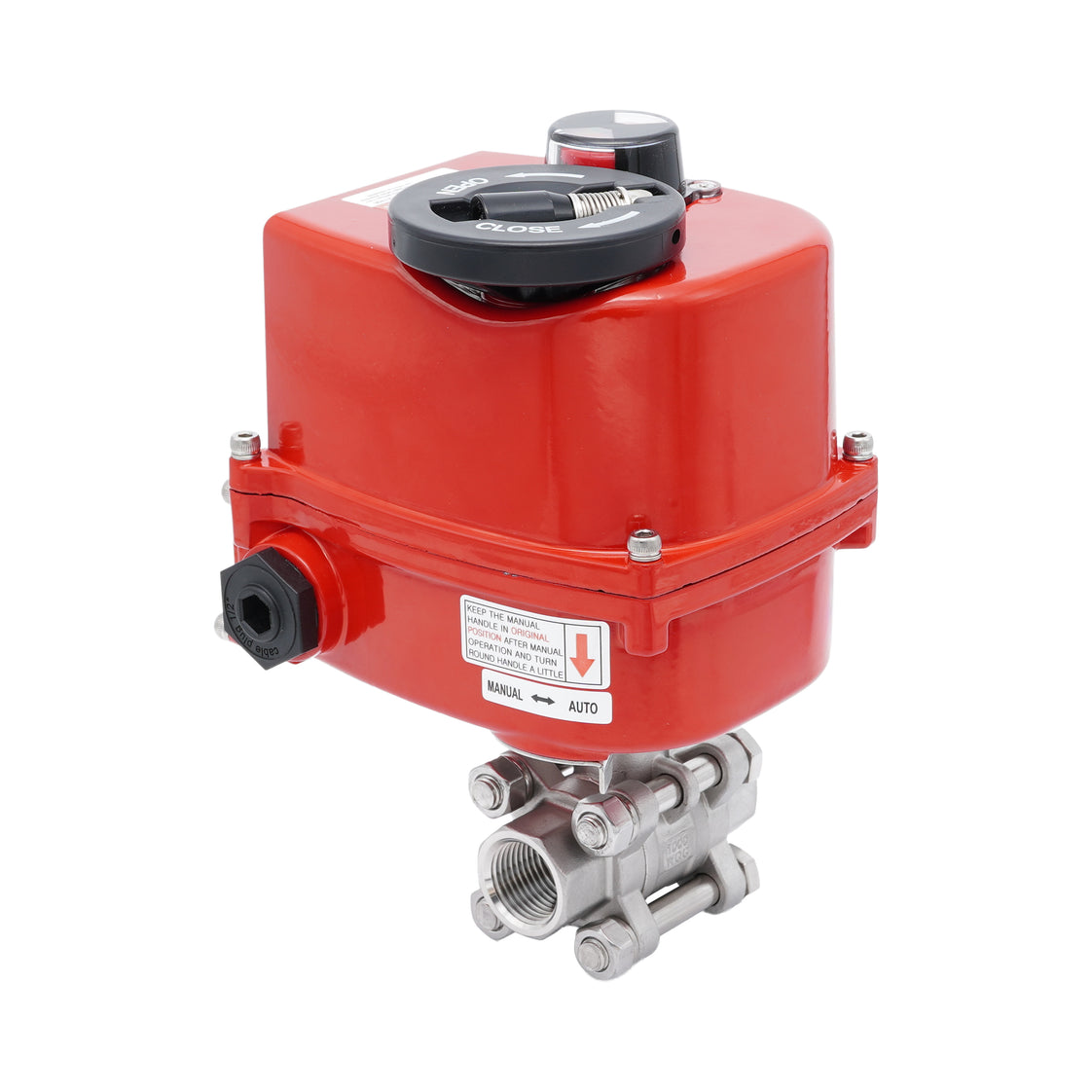

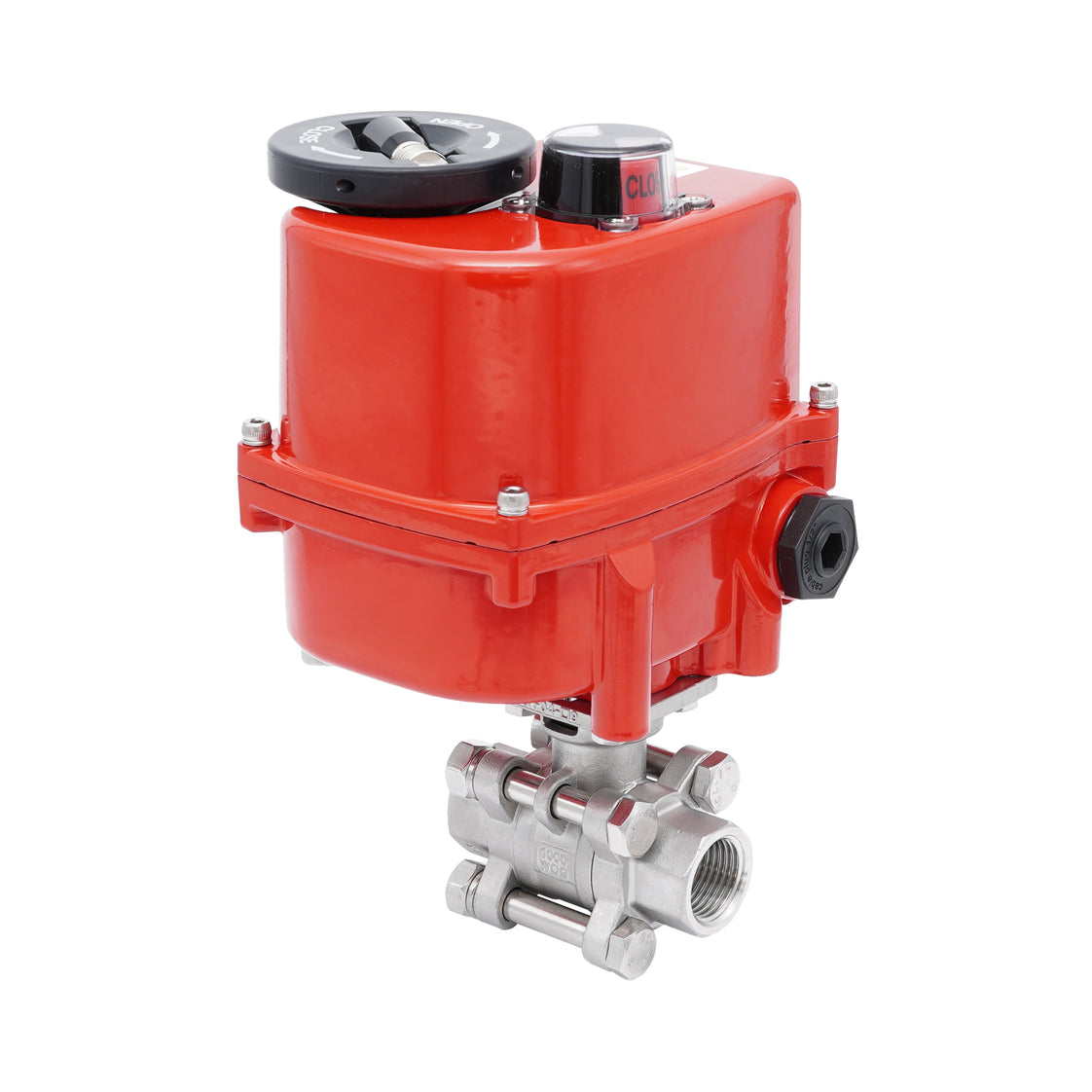

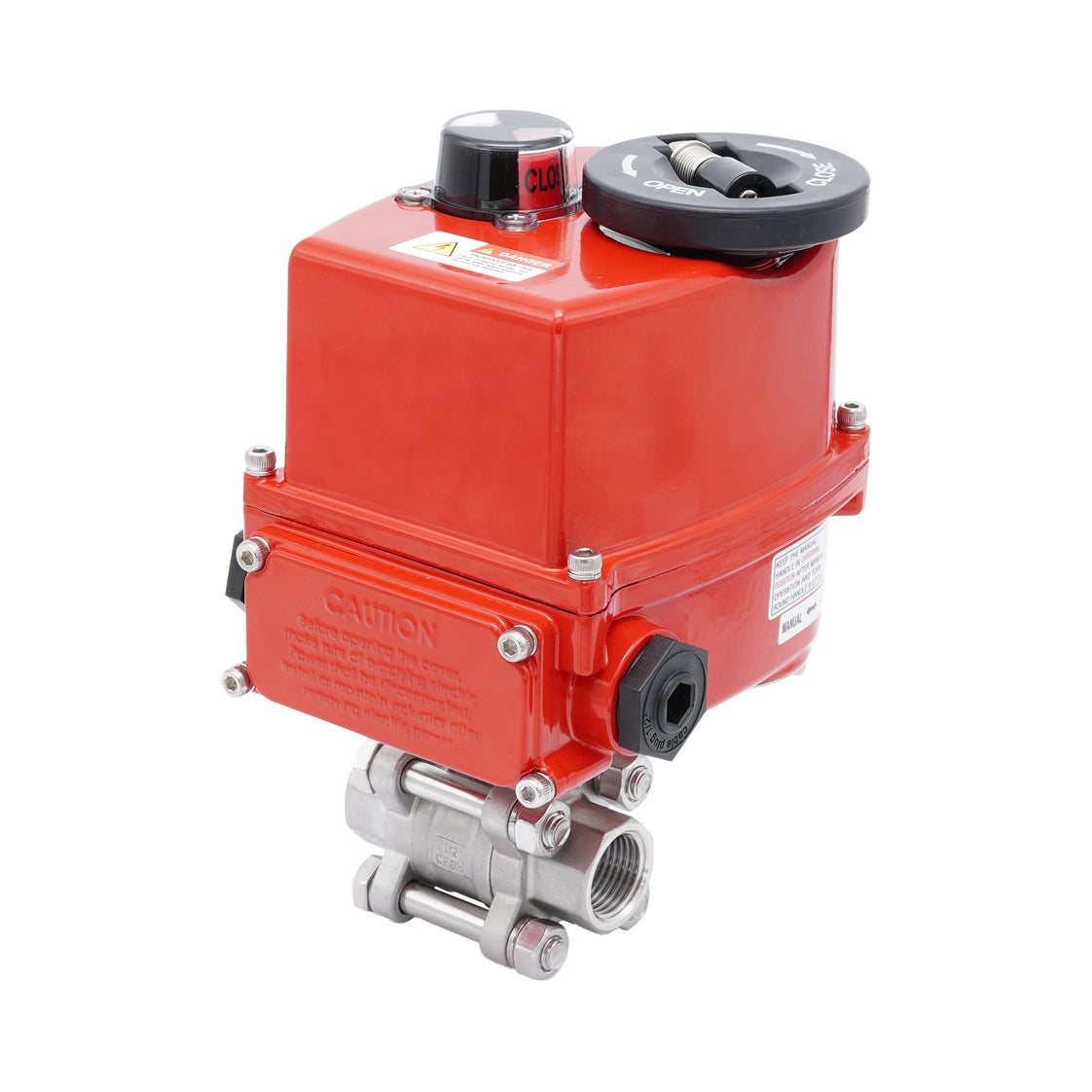

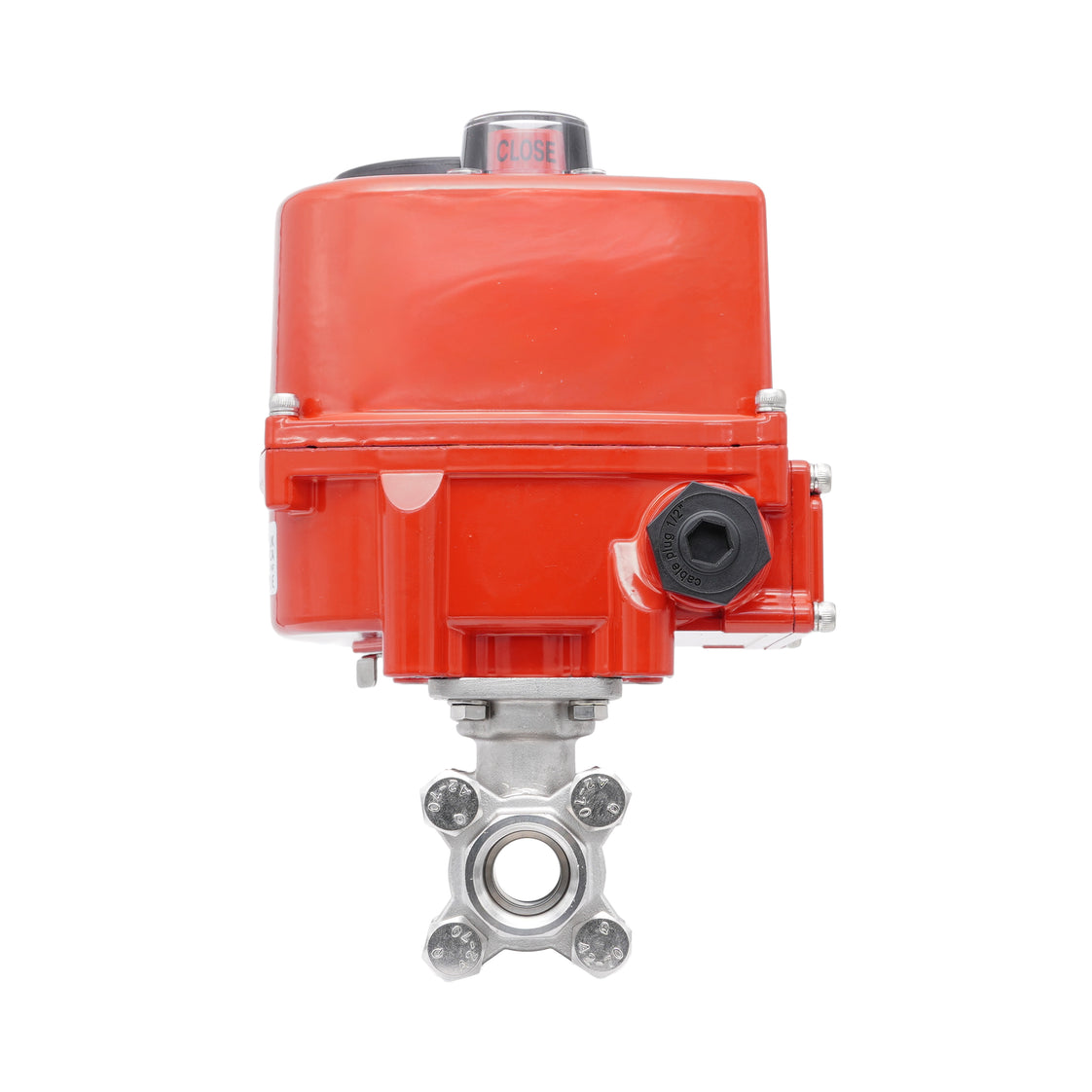

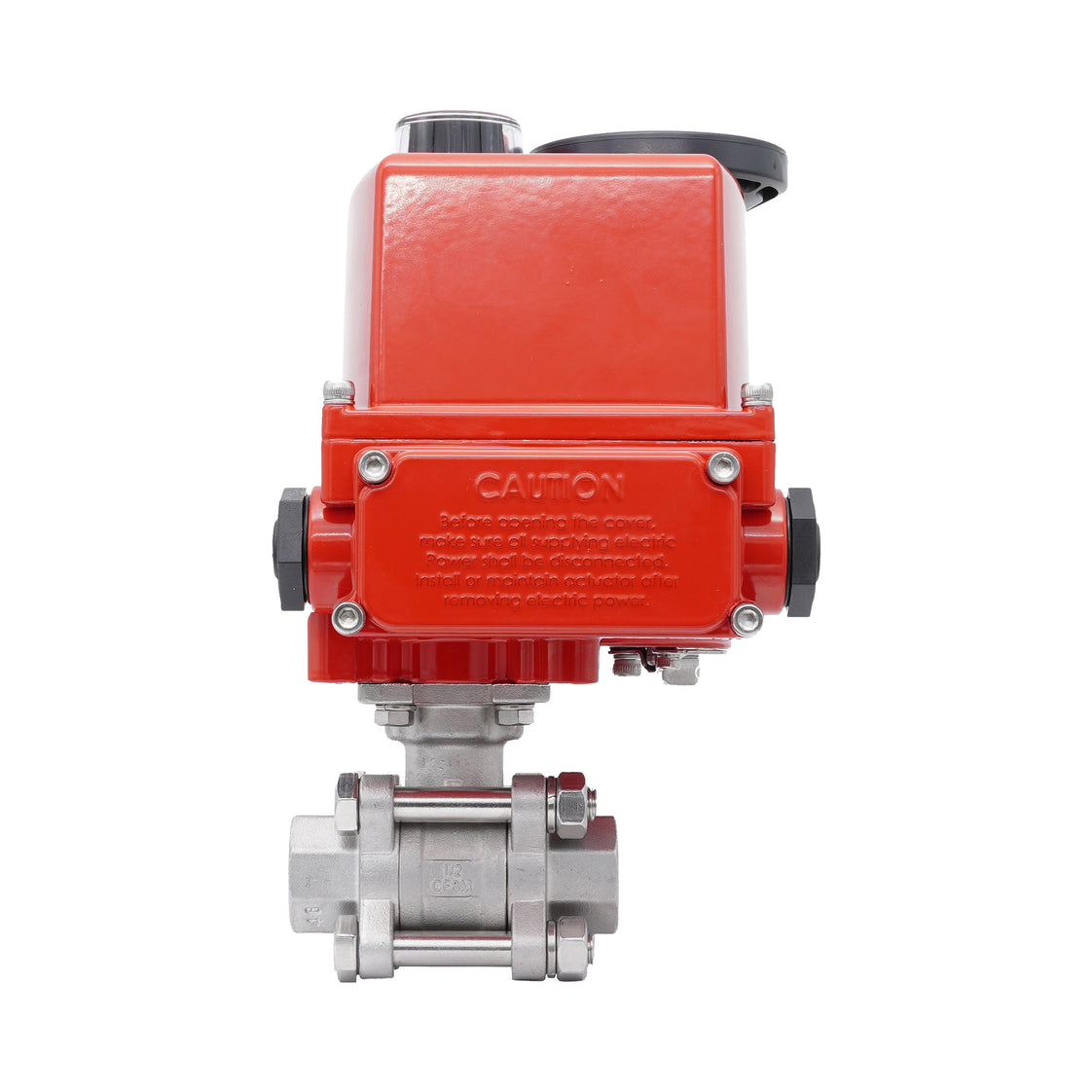

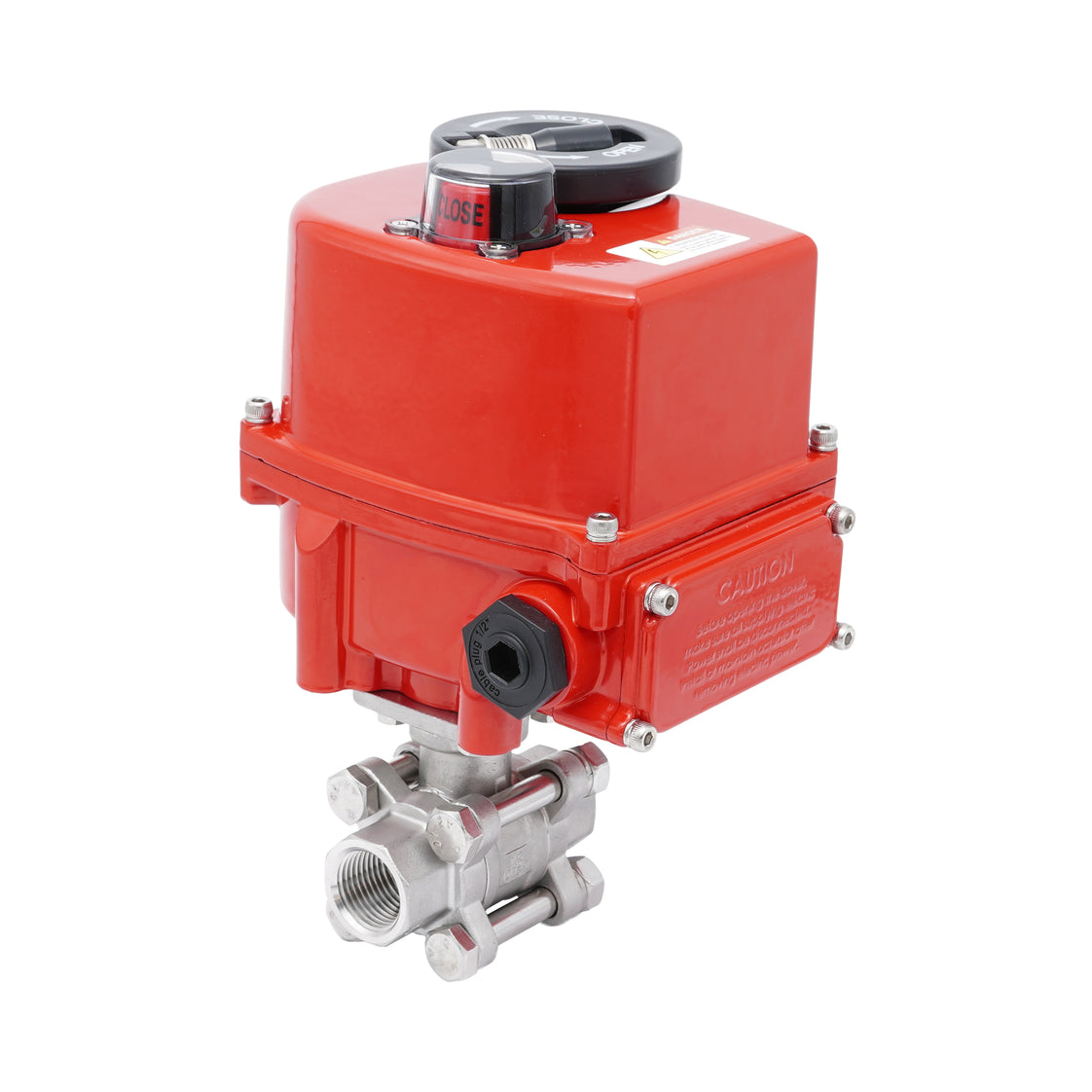

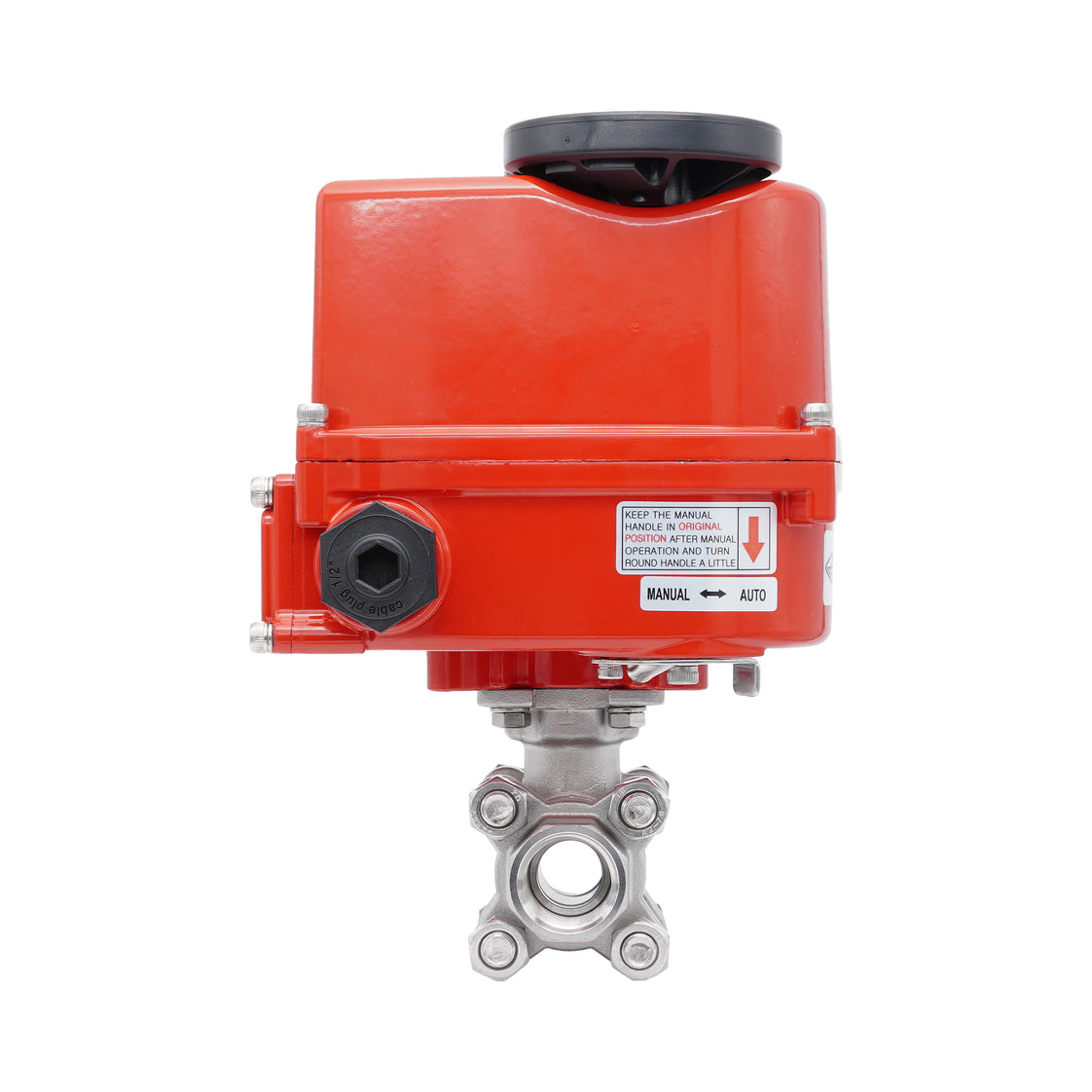

Rp 1/4'' Vanne à Bille 2 Voies en Acier Inoxydable avec Actionneur Électrique Modulant 24V AC/DC

Cet actionneur électrique modulant JP Fluid Control est proposé en combinaison avec une vanne à bille 2 voies TamesonPRO. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de service S2, et est équipé d'un indicateur mécanique sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulant, il est équipé d'un système de positionnement numérique (DPS) ce qui signifie qu'il peut positionner la vanne n'importe où entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement.

La vanne en acier inoxydable possède deux ports taraudés femelles Rp 1/4'' (BSPT 228-1). La vanne a un diamètre d'alésage de 11.6 mm, avec une valeur Kv de 8.6 m³/h (Cv = 9.9 gpm). Kv exprime le débit d'eau en m³/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 69 bar à 20°C (1000 psi à 68°F). Elle convient pour des températures de -29°C à 210°C (-20°F à 410°F). La vanne est adaptée à l'eau, à la vapeur, à l'huile, à l'air comprimé, aux carburants, aux solvants et aux fluides agressifs. Elle possède un joint d'arbre en PTFE. La vanne à bille a une conception en 3- pièces permettant de la démonter et de la nettoyer soigneusement. Avec le boîtier durable en polyamide (PA) de l'actionneur, l'unité bénéficie d'une protection IP67 pour une température ambiante de -10°C à 50°C (14°F à 122°F).

Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Avantages :

• Il s'agit d'un actionneur modulant avec un système de positionnement numérique (DPS) permettant de positionner la vanne n'importe où entre 0 et 90 degrés avec un signal de commande de 4-20 mA.
• Il dispose d'un boîtier robuste IP67
• Elle dispose d'un indicateur visuel clair pour voir la position de la vanne.
• La vanne à bille a une conception en 3- pièces permettant de la démonter et de la nettoyer en profondeur

Inconvénients :

• Comparé à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Applications

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et adaptée à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 69 bar (1000 psi), à des températures plus élevées la température maximale autorisée diminue. La plage de température du fluide est comprise entre -29°C et 210°C (-20°F à 410°F). À haute température, il est recommandé d'installer la vanne dans un endroit ventilé. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont CVC, irrigation, automatisation industrielle, gestion de l'eau.

Schéma de câblage électrique

L'actionneur dispose d'un système de câblage à 10- bornes réparties entre l'alimentation essentielle et les fonctions de retour d'information optionnelles. Pour un fonctionnement de base, les bornes 1, 2, et 3 fournissent une masse et une alimentation 24 V AC/DC avec détection automatique de la tension. Les bornes 4 et 5 reçoivent un signal d'entrée modulant, réglé par défaut sur 4-20 mA mais pouvant être configuré en 0-10V ou 2-10V. Pour la surveillance à distance, les bornes 6 et 7 fournissent un signal de signal de retour de position continu, généralement 4-20 mA. Aucune tension externe ne doit être appliquée à ces broches de retour pour éviter des dommages permanents. Enfin, les bornes 8, 9, et 10 utilisent une source commune pour fournir des confirmations discrètes "Ouvert" ou "Fermé" via des fins de course.

Schéma de câblage électrique de l'actionneur AG-540-B-DPS.

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
