Rp 1/4'' Vanne à Bille 2 Voies en Acier Inoxydable avec Actionneur Électrique 12 V AC/DC

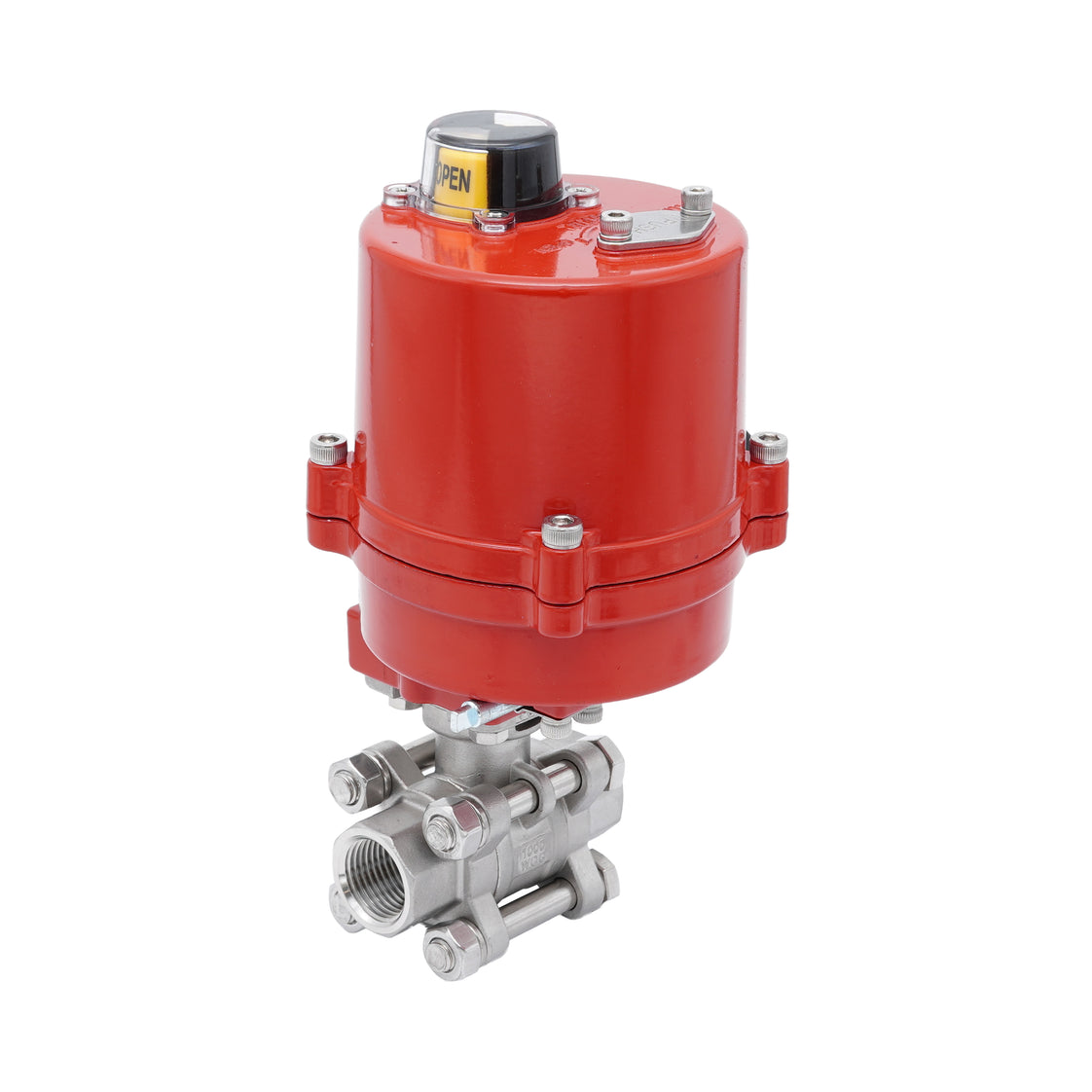

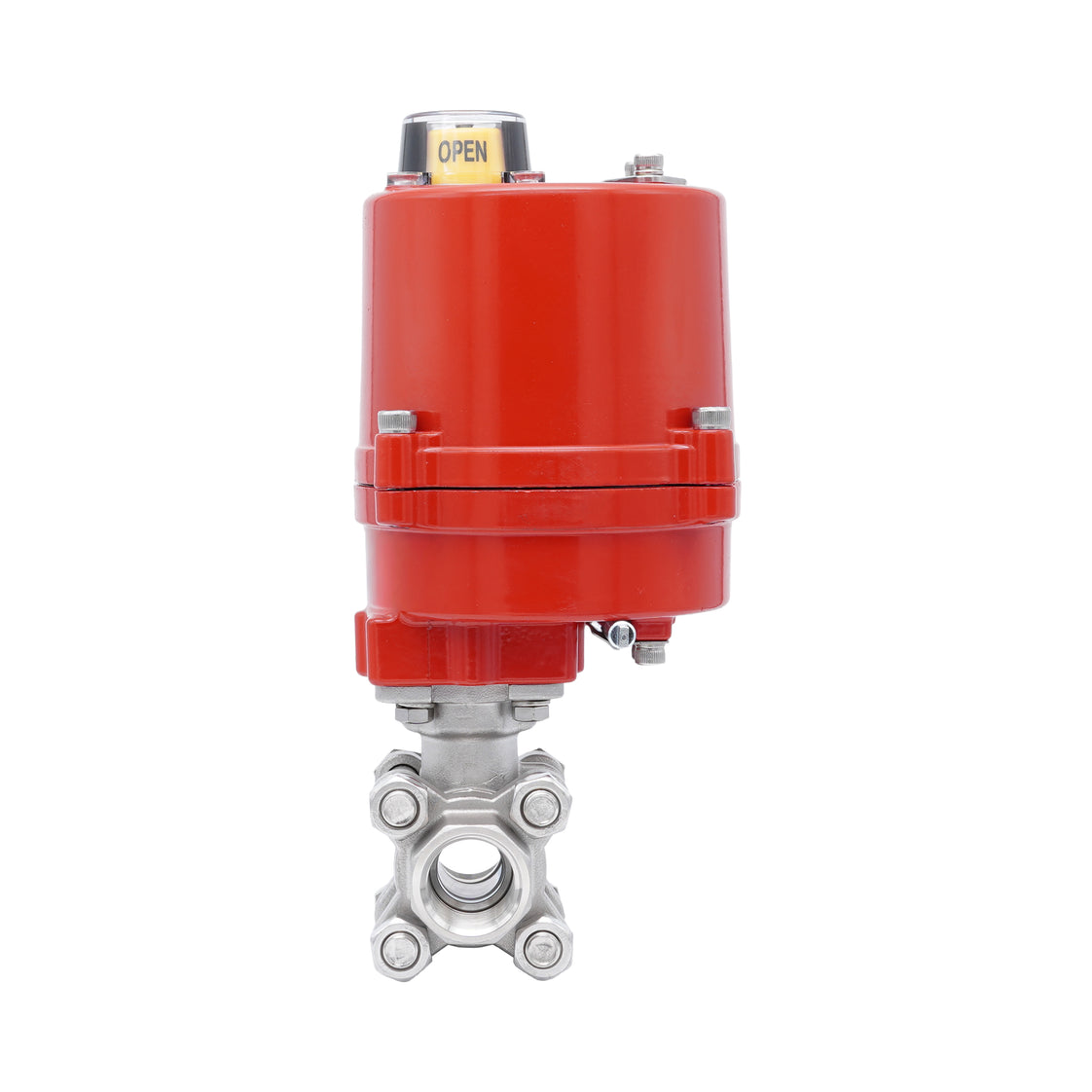

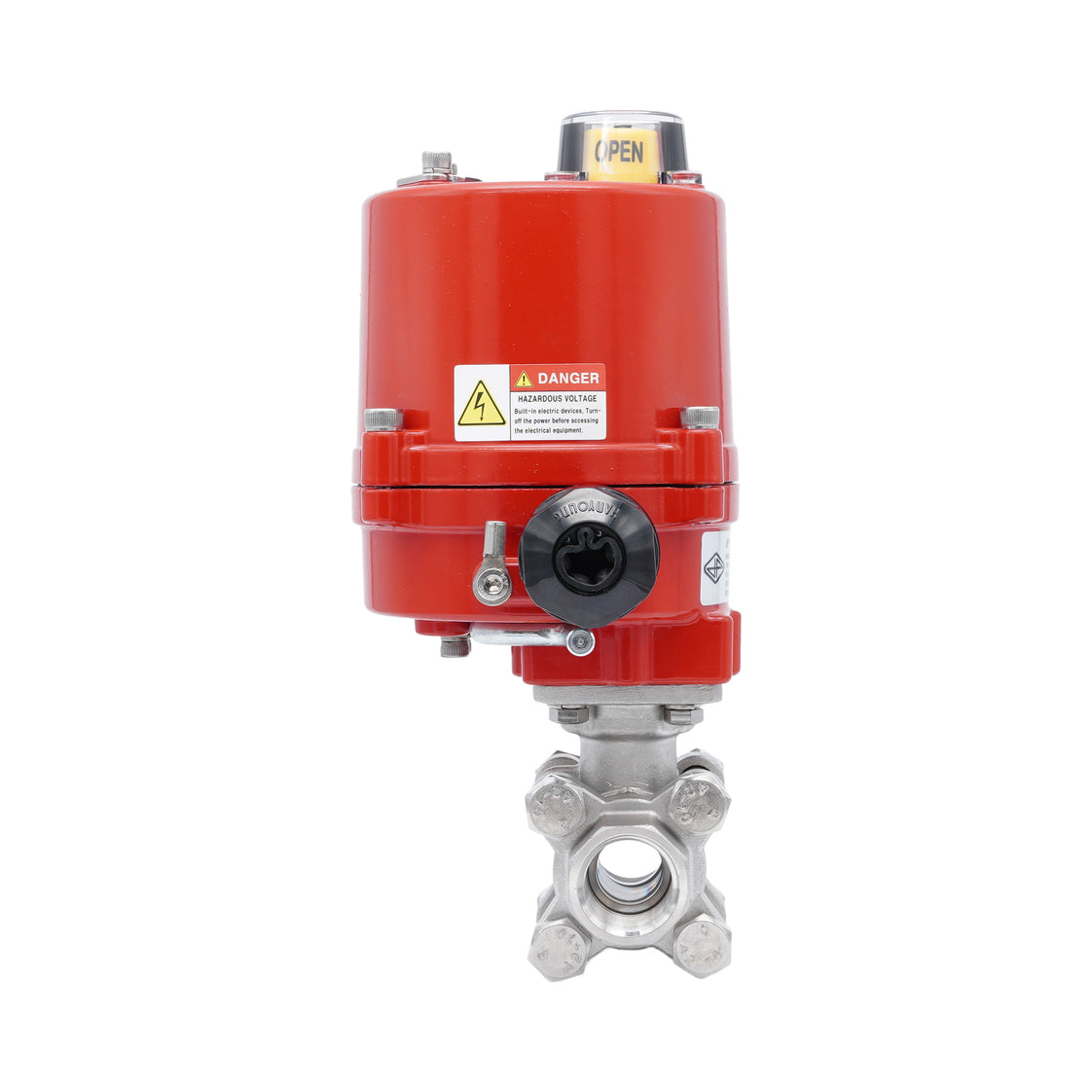

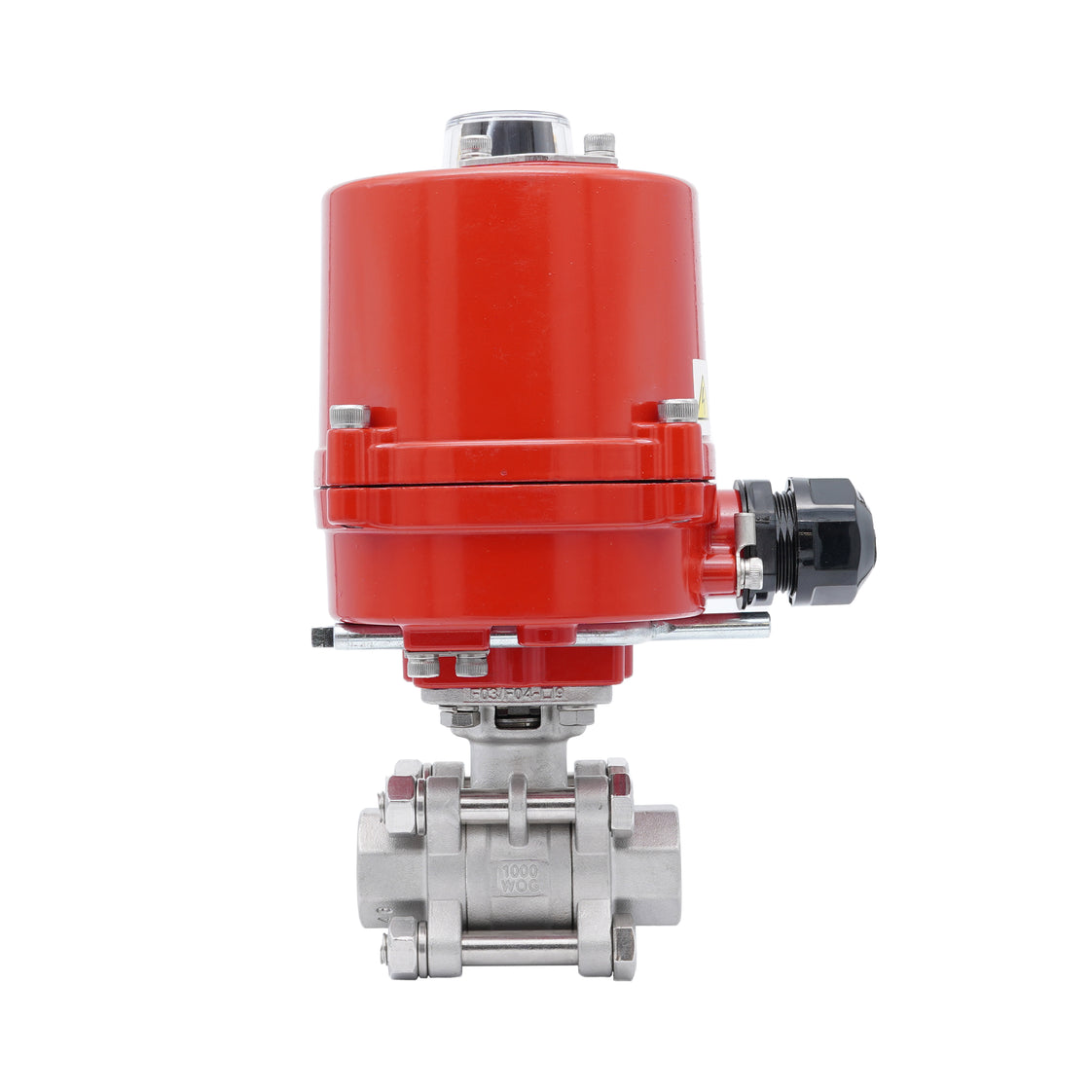

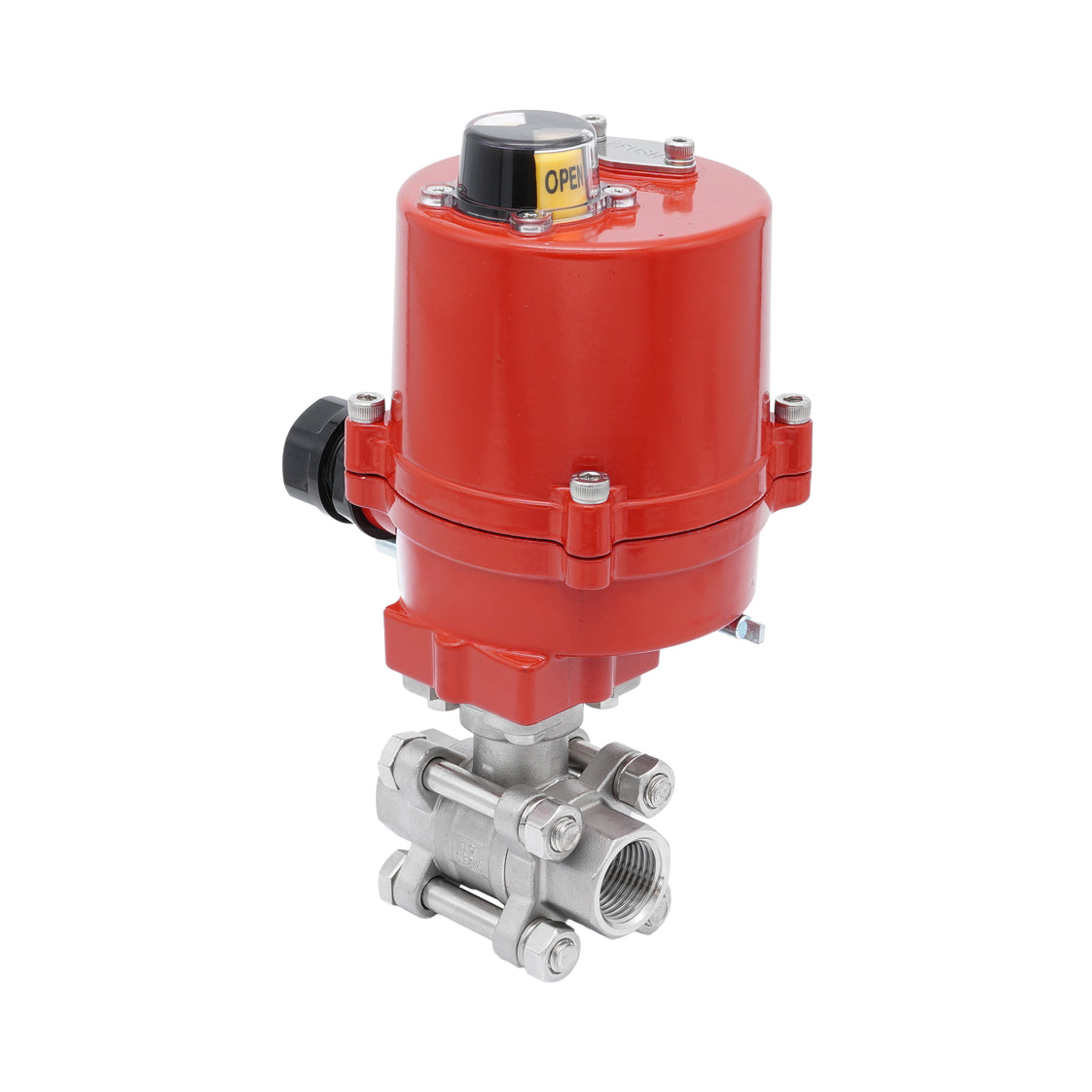

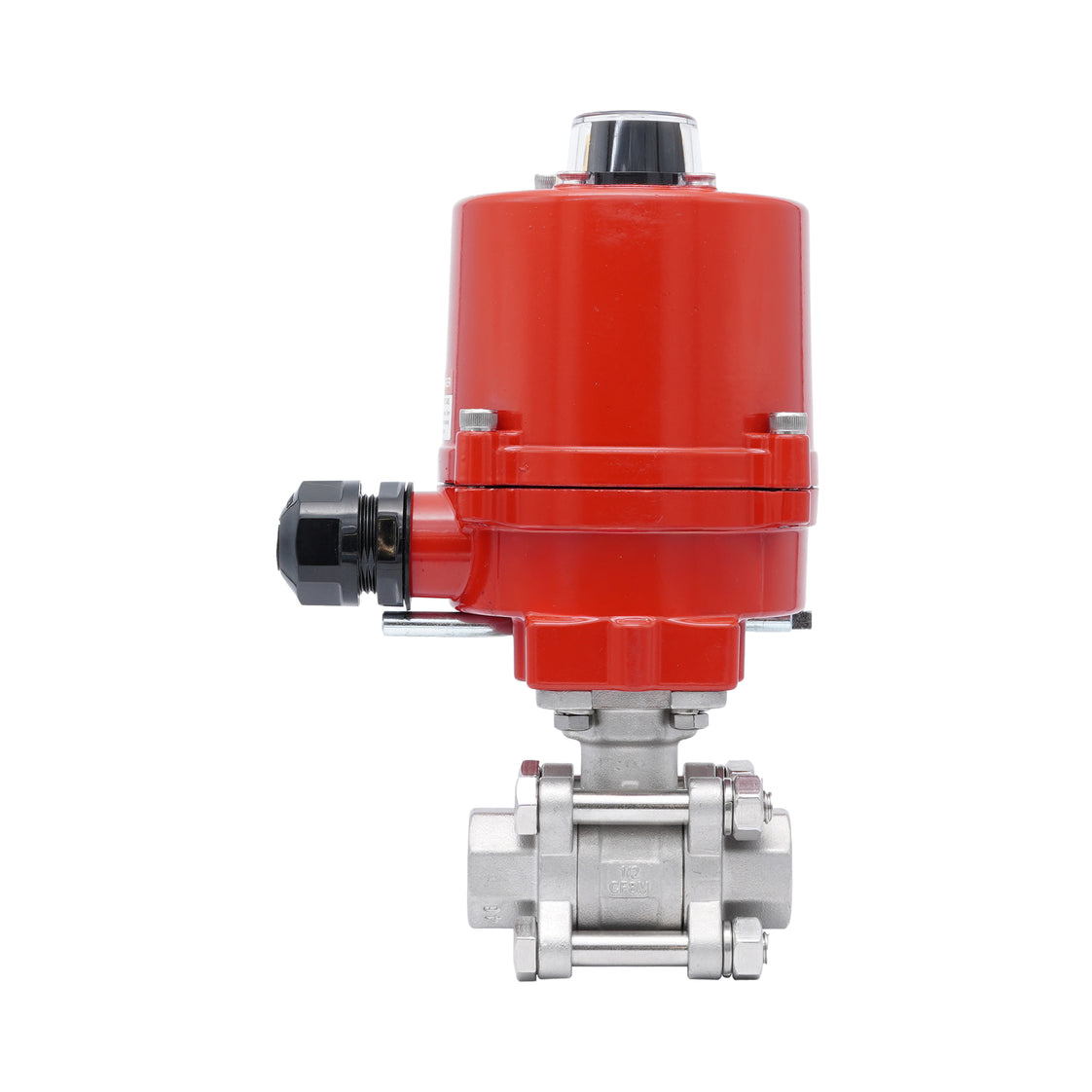

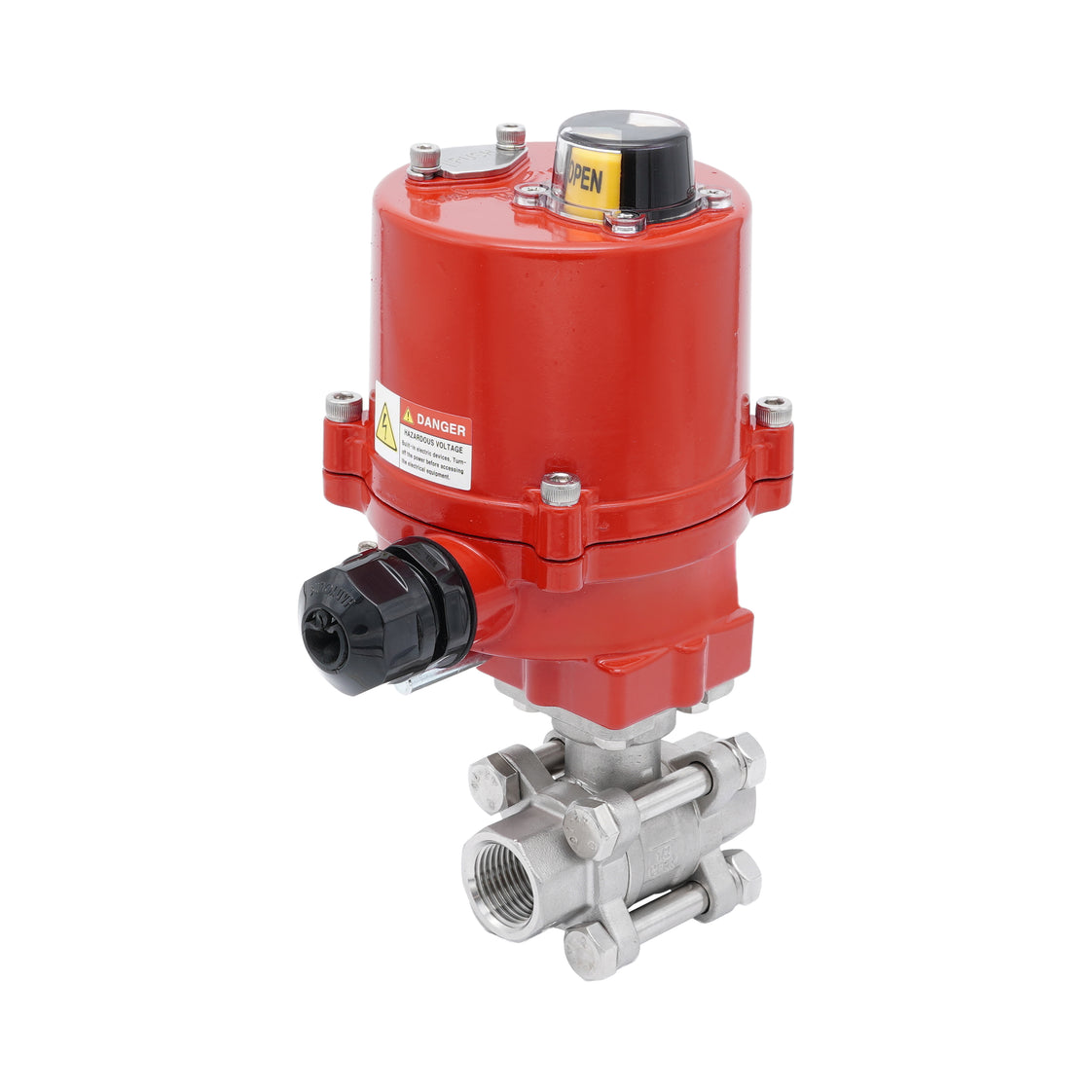

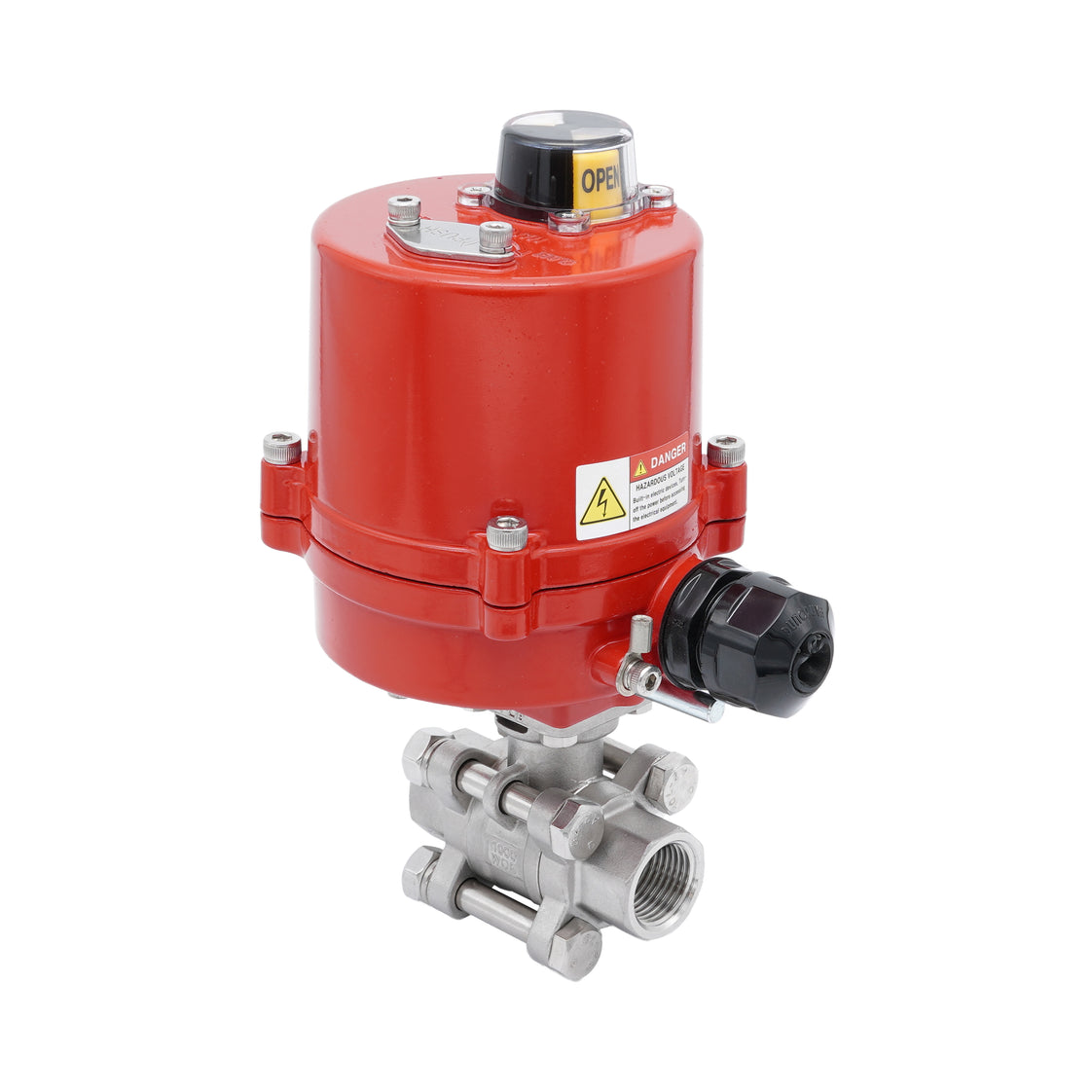

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille 2 voies TamesonPRO. La vanne possède des filetages de tuyau Rp 1/4'' (filetage interne, BSPT). Le corps et la bille de la vanne sont en acier inoxydable avec un joint en PTFE. L'actionneur convient à la fois pour du courant continu 12 volts (DC) et du courant alternatif 12 volts 50/60Hz (AC). Grâce à des interrupteurs sur la carte électronique, l'actionneur peut être réglé pour AC ou DC. Le réglage usine par défaut est le courant continu (DC). L'actionneur dispose d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.
La vanne a un diamètre d'alésage de 11.6 mm, avec une valeur Kv de 8.6 m3/h (Cv = 9.9 gpm). Kv exprime le débit d'eau en m3/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 69 bar à 20°C (1000 psi à 68°F). Elle convient pour des températures de -29°C à 210°C (-20°F à 410°F). La vanne est adaptée pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs.- Prix normal
- €332,96
- Prix normal
- €277,47
Description
Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille 2 voies TamesonPRO. La vanne possède des filetages de tuyau Rp 1/4'' (filetage interne, BSPT). Le corps et la bille de la vanne sont en acier inoxydable avec un joint en PTFE. L'actionneur convient à la fois pour du courant continu 12 volts (DC) et du courant alternatif 12 volts 50/60Hz (AC). Grâce à des interrupteurs sur la carte électronique, l'actionneur peut être réglé pour AC ou DC. Le réglage usine par défaut est le courant continu (DC). L'actionneur dispose d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.
La vanne a un diamètre d'alésage de 11.6 mm, avec une valeur Kv de 8.6 m3/h (Cv = 9.9 gpm). Kv exprime le débit d'eau en m3/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 69 bar à 20°C (1000 psi à 68°F). Elle convient pour des températures de -29°C à 210°C (-20°F à 410°F). La vanne est adaptée pour l'eau, la vapeur, l'huile, l'air comprimé, les carburants, les solvants et les fluides agressifs.Avantages :
- Vanne à bille robuste en acier inoxydable avec filetages de tuyau Rp 1/4''
- Temps de commutation seulement 8 secondes
- Boîtier d'actionneur robuste IP67
- Fonctionne en 12V AC et DC (réglable par interrupteur)
- Deux fins de course supplémentaires pour le signal de retour de position
- Commandez manuelle de secours
- Indicateur de position visuel clair
Schéma de câblage électrique
Suivez les consignes de sécurité et le manuel avant de commencer l'installation.L'actionneur fonctionne avec du courant continu 12 volts et du courant alternatif 12 volts (50/60Hz). Sur la carte électronique se trouvent deux petits interrupteurs pour régler l'actionneur en AC ou DC. Le réglage par défaut est DC. L'actionneur consomme nominalement 0.2A, et 2.2A au couple maximal. L'actionneur dispose d'un contrôle à 3- points. Les bornes 1 (moins) et 2 (plus) sont connectées en permanence à l'alimentation. Les bornes 3 (moins) et 4 (moins) sont pour les signaux de commande. La connexion d'un de ces fils de commande ferme ou ouvre la vanne. Ne jamais connecter les bornes 3 et 4 en même temps pour éviter un court-circuit et des dommages. L'actionneur possède deux fins de course internes. Dès que la position finale de l'actionneur est atteinte (0 ou 90 degrés), le moteur s'arrête et aucune énergie n'est consommée. De plus, l'actionneur comprend deux fins de course supplémentaires pour des fonctions de contrôle. La position angulaire des fins de course peut être modifiée. Toujours connecter la terre et ne pas utiliser les tuyaux comme masse.
Schéma de câblage électrique de l'actionneur AG-040-C. Avant d'utiliser le courant alternatif, les interrupteurs sur la carte électronique doivent d'abord être réglés.
Montage
Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.
Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
