G1/4'' 24V UC Brass Solenoid Valve FKM 0-5bar ATEX - Burkert 6013 278594

Avis : Ce produit est discontinué et remplacé par351896

Electrovanne G1/4'' NC Laiton FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
Electrovanne G1/4'' NC Laiton FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
351896 €187,99
Discontinué
G1/4'' 24V UC Brass Solenoid Valve FKM 0-5bar ATEX - Burkert 6013 278594
G1/4'' 24V UC Brass Solenoid Valve FKM 0-5bar ATEX - Burkert 6013 278594
G1/4'' 24V UC Brass Solenoid Valve FKM 0-5bar ATEX - Burkert 6013 278594
G1/4'' 24V UC Brass Solenoid Valve FKM 0-5bar ATEX - Burkert 6013 278594
Référence : 278594
Marque: Burkert

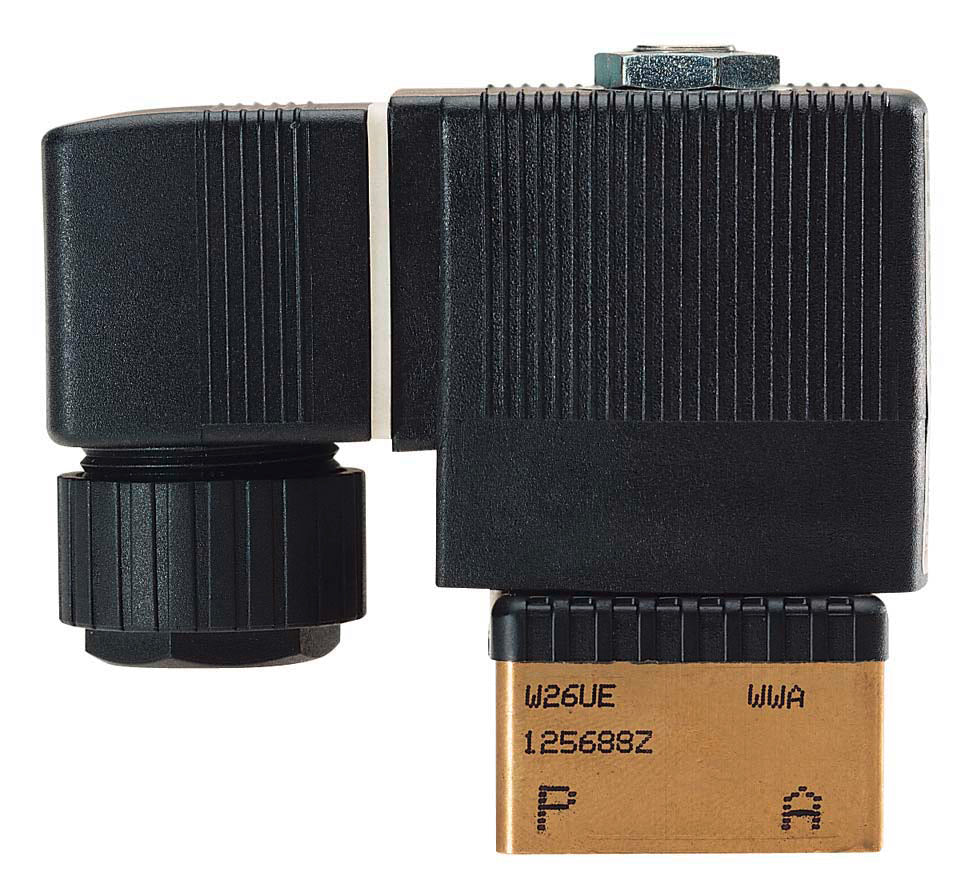

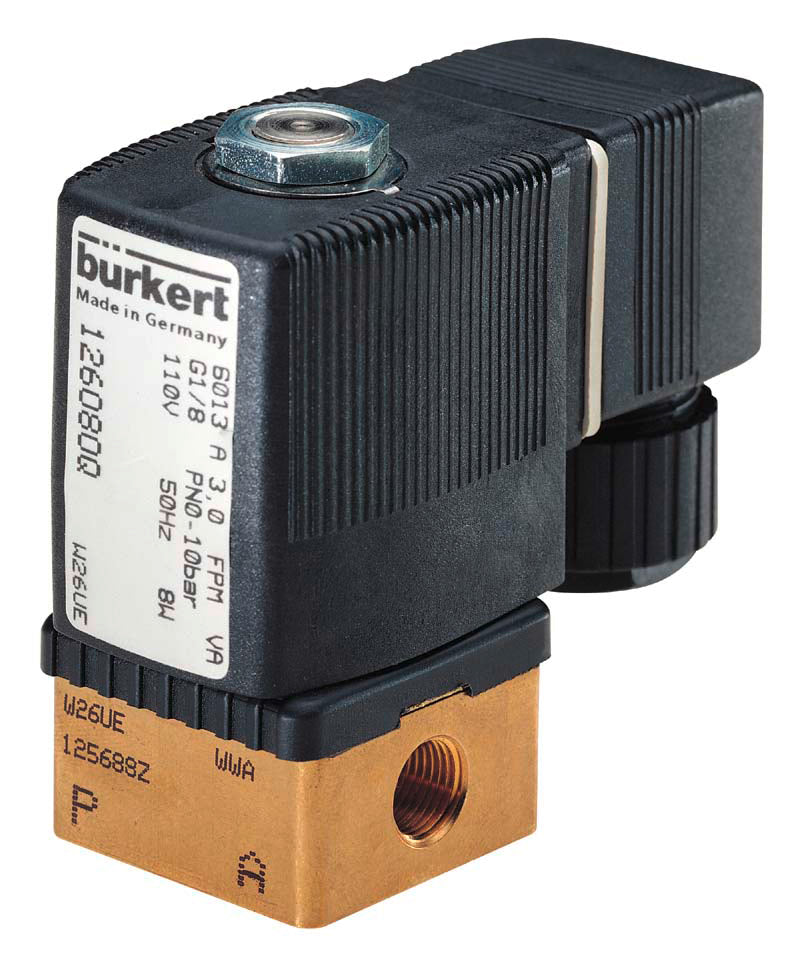

Electrovanne Bürkert 2/2 (type 6013) avec filetage G1/4 pouce et bobine 24V UC (AC et DC possible). Normalement fermé (s'ouvre lorsqu'il est alimenté). Utilisation autorisée dans des environnements potentiellement explosifs (ATEX II 2G Ex mb IIC T4 Gb). Convient aux milieux propres (max 120°C) et à une pression de fonctionnement de 0-5 bar (commande directe). Boîtier en laiton avec joint FKM. L'orifice est de 3mm et la valeur Kv est de 0.23m3/h (3.8 l/min à dP=1 bar, eau).


Voir tous
Note: le produit ne peut pas être retourné

Avis : Ce produit est discontinué et remplacé par351896

Electrovanne G1/4'' NC Laiton FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
Electrovanne G1/4'' NC Laiton FKM 0-5bar/73psi 24VAC/DC ATEX 6013 351896
351896 €187,99
Description
Spécifications
Téléchargements
Produits apparentés

Description

Téléchargements

Manual Burkert 6013 (EN)
pdf
Télécharger
CAD burkert-6013-27859422.zip
zip
Télécharger

Spécifications

dimension de raccordement
Choisissez une taille de raccord correspondant à la taille du tuyau ou du flexible auquel il sera raccordé. Vous pouvez également dimensionner la vanne en fonction de la valeur Kv pour plus de précision.
1/4 pouce
type de connexion
Type de raccordement utilisé pour les orifices de la vanne.
Filet intérieur cylindrique BSPP-G
fonction
La fonction de circuit d'une électrovanne spécifie comment le fluide circule entre les orifices de l'électrovanne lorsqu'elle est sous tension ou hors tension.
Normalement fermé
tension
Choisissez la tension requise pour faire fonctionner la vanne. CA signifie courant alternatif, CC signifie courant continu.
24 V CA, 24 V CC
matériau
Choisissez un matériau de boîtier qui ne sera pas corrodé par le milieu ni l'environnement et qui peut résister aux températures et aux pressions. Consultez notre tableau de résistance aux produits chimiques.
Laiton
matériau du joint
Le choix dépend principalement de la résistance chimique, de la température et de la pression. Utilisez notre tableau de résistance chimique pour rechercher la compatibilité avec des substances spécifiques.
FKM (FPM)
commande
Le principe de fonctionnement de l'électrovanne.
Direct
Recommandé pour
Type de fluide ou de gaz pour lequel la vanne est recommandée.
Eau (jusqu'à 60°C), Air, Huile, Carburant, Lubrifiant
Différence de pression minimale (bar)
Différence de pression minimale requise pour que la soupape fonctionne efficacement. Si la différence de pression est plus faible, la soupape risque de ne pas fonctionner correctement.
0
Pression maximale (bar)
Différence de pression maximale entre l'orifice d'entrée et l'orifice de sortie.
5
homologation
Certifications ou approbations indiquant que les normes de sécurité, de qualité ou de performance sont respectées.
Atex Zone 1, Atex Zone 21, Atex Zone 2, Atex Zone 22
obturateur (mm)
L'alésage de la vanne est le diamètre de l'orifice par lequel le fluide s'écoule. Il a un impact important sur le débit.
3
Valeur Kv [m3/h]
La valeur Kv est une mesure du débit d'eau en m3/h pour une perte de charge de 1 bar. Utilisez le calculateur de la valeur Kv afin de calculer la valeur requise pour votre application. Unités impériales : Cv=1.16xKv.
0.23
Température minimale (°C)
Température minimale du fluide à laquelle la soupape peut fonctionner en continu.
-10
Température maximale (°C)
Température maximale du fluide à laquelle la soupape peut fonctionner en continu.
120
raccordement électrique
Type de connexion électrique utilisé pour raccorder une alimentation électrique à la vanne.
DIN-A
indice de protection (IP)
L'indice de protection contre les infiltrations (IP) indique la résistance du produit à la poussière et à l'eau, ce qui est crucial pour les conditions extérieures ou difficiles.
IP65
puissance nominale (VA)
Consommation électrique nominale de la vanne.
11
Orifices/positions des vannes
Nombre d'orifices et de positions, par exemple 2/2 voies signifie 2 orifices (entrée/sortie) et 2 positions (ouvert/fermé)
2/2 voie
traitement de la surface
Le type de protection de la surface du composant.
Non traité
modèle
Choisissez un modèle.
Droit
Voltage-type
Le type de tension nécessaire au bon fonctionnement de l'électrovanne. Les options courantes comprennent la tension alternative ou la tension continue.
CA/CC
Temp. ambiante max. (°C)
La température la plus élevée à laquelle l'électrovanne peut fonctionner efficacement et en toute sécurité sans subir de dommages ou de défaillances.
55
cycle de sollicitation
La durée maximale pendant laquelle l'électrovanne peut rester sous tension avant de devenir trop chaude et de risquer d'être endommagée ou de tomber en panne.
100%
fonction Indirecte
Non
Pression différentielle maximale air/gaz (bar)
5
propriétés antidéflagrantes
Ex-Zone 1
