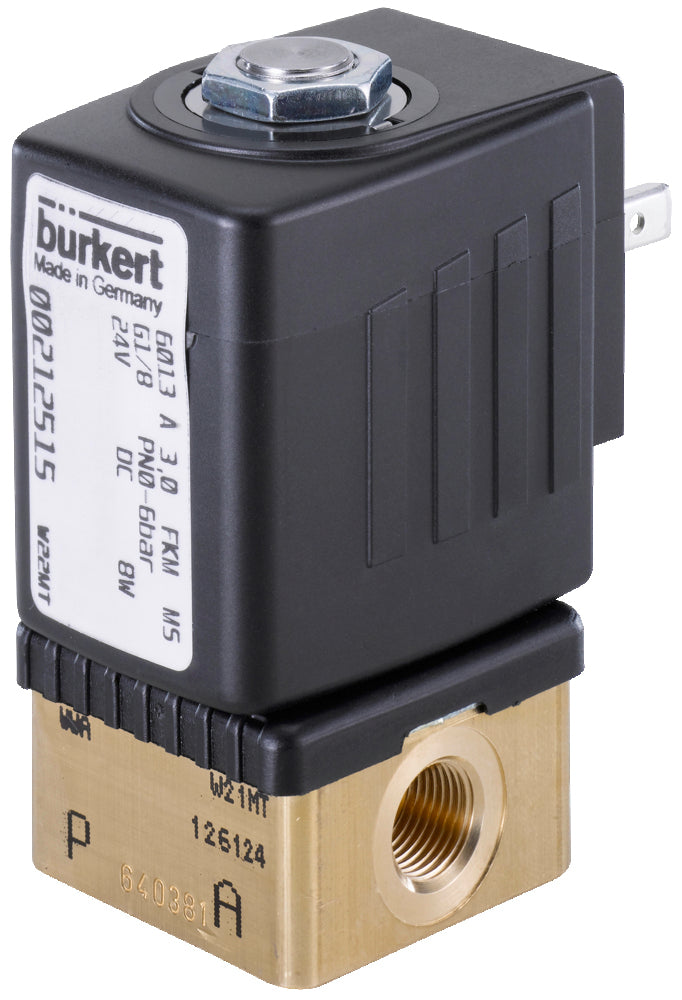

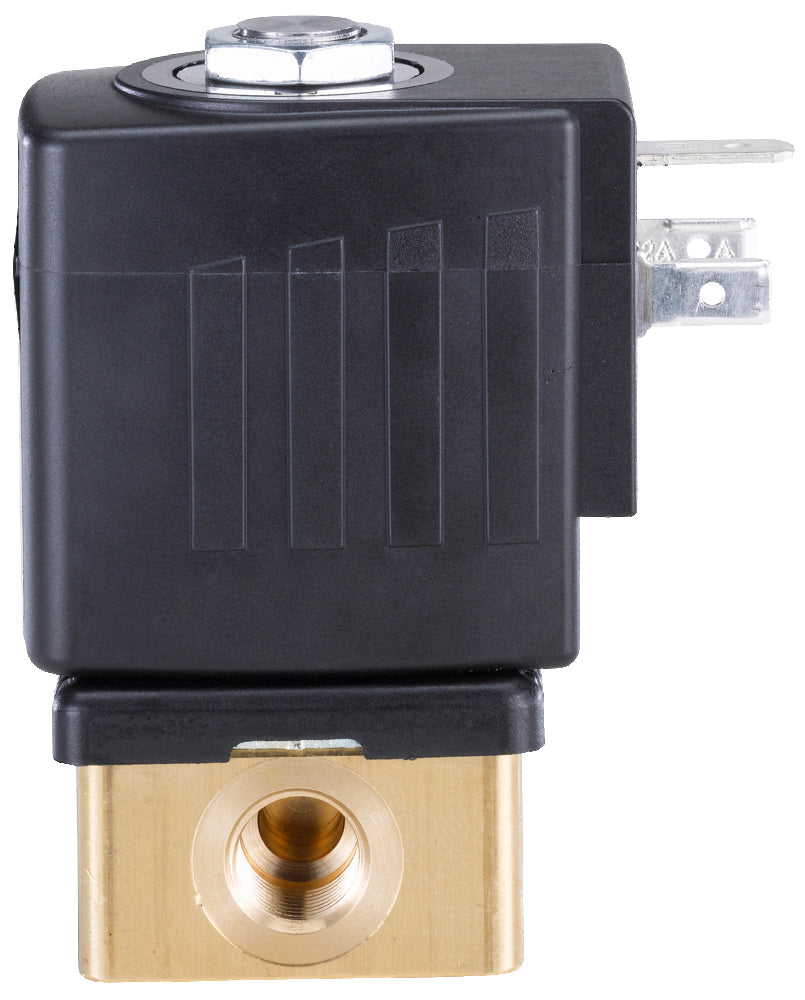

Electrovanne laiton G1/4'' 24V DC PTFE (-40-180°C) 0-8bar - Burkert 6013 136019
Electrovanne Bürkert 2/2 (type 6013) avec filetage G1/4 pouce et bobine 24V DC. Normalement fermé (s'ouvre lorsqu'il est alimenté). Spécialement conçu pour les milieux propres avec des températures extrêmes (-40 à 180°C) et une pression de fonctionnement de 0-8 bar (commande directe). Boîtier en laiton avec joint en PTFE. L'orifice est de 3mm et la valeur Kv est de 0.23m3/h(3.8 l/min à dP=1 bar, eau).
Note : le produit ne peut pas être retournéNote : Connecteur DIN non inclus
- Prix normal
- €137.99
- Prix normal
- €114.99
Description
Electrovanne Burkert 2/2 à commande directe avec corps en laiton, filetage 1/4 pouce et bobine 24V DC. La fonction du circuit de l'électrovanne est normalement fermée (elle s'ouvre lorsqu'elle est alimentée électriquement). Cette version est spécialement conçue pour des températures extrêmes de -40°C à 180°C à des pressions de fonctionnement comprises entre 0 et 8 bars. L'orifice est de 3 mm et la valeur Kv est de 0,23m3/h. La valeur Kv est utilisée pour calculer le débit: à une pression différentielle de 1 bar (eau), le débit est d'environ 3,8 l/min.
La vanne est dotée d'un joint en PTFE (téflon), qui convient à presque tous les liquides et gaz.
Les électrovannes sont des vannes à commande électrique qui s'ouvrent ou se ferment au moyen d'un courant électrique passant par un solénoïde (bobine). Tant qu'ils sont alimentés en électricité, ils consomment de l'énergie. Ils s'ouvrent et se ferment rapidement. Ils sont sensibles à la saleté et ne peuvent être utilisés qu'avec des liquides ou des gaz propres.
Avantages importants
- Grâce à sa conception compacte et à sa large gamme d'options, le 6013 convient à une gamme extrême d'applications.
- Fonctionne sans pression différentielle
- Convient pour des températures de fluide comprises entre -40 et 180°C grâce au siège de soupape en PTFE
- Conception Bürkert : fiabilité et durabilité éprouvées
Important
- Utilisez des liquides ou des gaz propres. Les électrovannes sont très sensibles à la saleté.
- N'alimentez pas la bobine lorsque celle-ci est retirée de la vanne. La bobine va surchauffer et risque de brûler.
- Assurez-vous que la vanne est adaptée à l'application et que les matériaux sont adaptés au milieu et à la température.
Aperçu de la série Bürkert 6013
La vanne 6013 est l'un des types d'électrovannes Burkert les plus populaires. Il s'agit d'une électrovanne à plongeur compacte, à commande directe, qui fonctionne sans pression différentielle sur la vanne. Il peut être utilisé pour des applications à basse pression, mais il existe aussi des versions qui fonctionnent jusqu'à 25 bars. La vanne est conçue pour les petits débits avec des tailles de port allant de G 1/8" à G 3/8" et des tailles d'orifice allant de 2 à 6 mm. Outre les versions filetées en ligne, une bride spéciale SFB est disponible pour permettre l'installation de plusieurs vannes sur un seul collecteur. Outre les versions standard polyvalentes, le 6013 est disponible avec des options telles que l'homologation ATEX, l'homologation gaz DVGW, une bobine à impulsions (verrouillage), une commande manuelle, une fonction "kick- and drop" (réduction de l'énergie), des versions pour températures extrêmes et des versions sans huile ni graisse pour les applications d'oxygène, de vide et d'analyse.
Descriptions
Terme | Description | ||||||||||||||||||
Electrovanne | Vanne à commande électromécanique. Un courant électrique passant par un solénoïde est utilisé pour ouvrir ou fermer la vanne. | ||||||||||||||||||
Exploitation directe | Le solénoïde tire un plongeur ferromagnétique. Cela permet d'ouvrir ou de fermer directement l'orifice. Aucune pression différentielle n'est nécessaire (fonctionne à partir de 0 bar). | ||||||||||||||||||
2/2 voies | 2 orifices (entrée et sortie) et 2 positions (ouverte et fermée). | ||||||||||||||||||
Normalement fermé | La vanne s'ouvre lorsque la bobine est sous tension (Normalement fermée ou NC). | ||||||||||||||||||
PTFE | Le PTFE (téflon) est utilisé comme matériau d'étanchéité. Le PTFE est résistant à l'usure, assez dur et est souvent utilisé à des pressions de fonctionnement élevées. En outre, le matériau est très inerte, il peut être utilisé en combinaison avec presque tous les liquides et gaz. | ||||||||||||||||||
24V DC | 24 volts DC. Pour la plupart des types de vannes, différentes bobines sont disponibles (380VAC, 230VAC, 120VAC, 24VAC, 12VDC, 24VDC). Utilisez toujours l'alimentation électrique correcte. | ||||||||||||||||||
Valeur Kv | Débit (m3/h) d'eau de 20°C à travers la vanne pour une perte de charge de 1 bar. Le débit peut être calculé à l'aide de la formule : Q=Kv√dp. Exemple : Le débit d'une vanne avec Kv=0,5 dans un système avec une pression d'entrée de 2 bars et une sortie libre peut être calculé avec : 0.5√2=0.7m3/h, ou 12 litres/min. Pour les gaz, une autre formule doit être utilisée, le débit sera plus élevé. Notre calculateur de dimensionnement des vannes est un outil pratique pour déterminer la valeur Kv requise. | ||||||||||||||||||
1/4 pouce | Filetage de tuyau G1/4 pouce (BSPP). Déterminez la taille de la vanne en fonction du débit souhaité et du diamètre du tuyau. Grâce à la gamme de raccords, vous pouvez connecter la vanne au type de tuyau souhaité.
|
