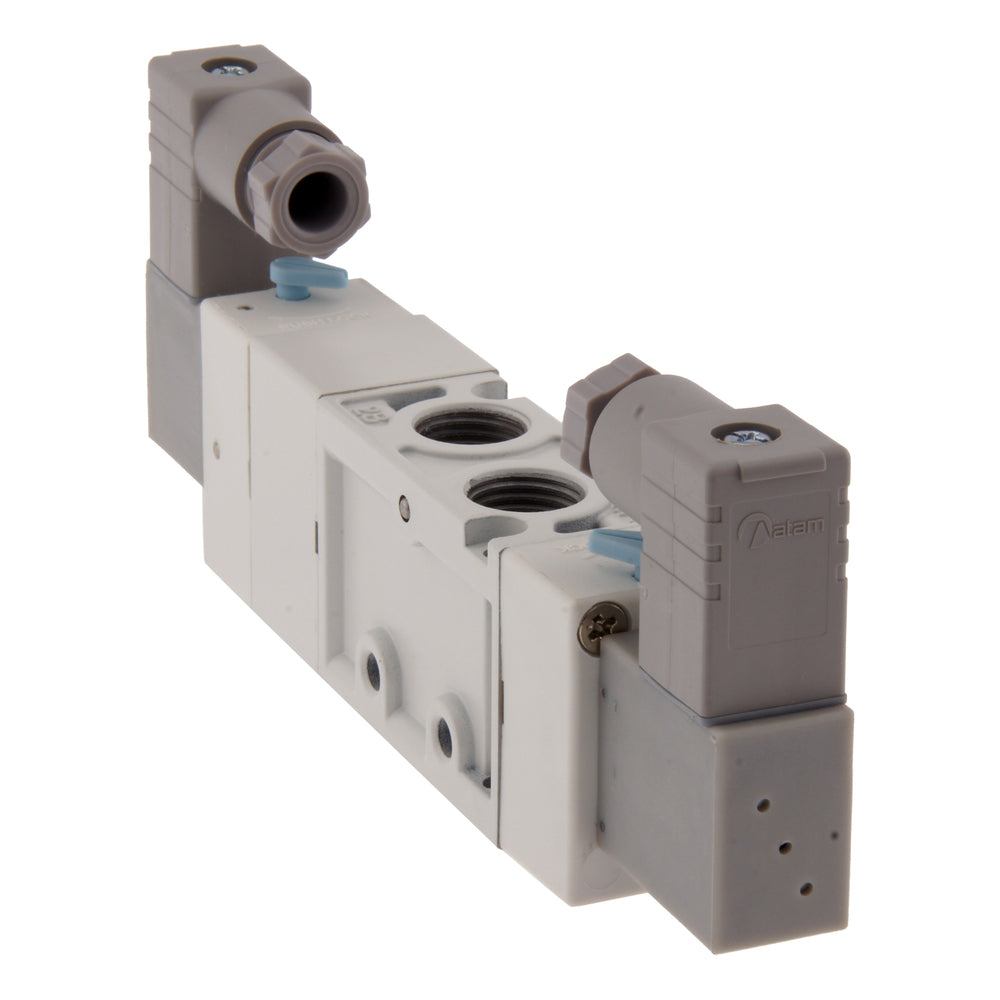

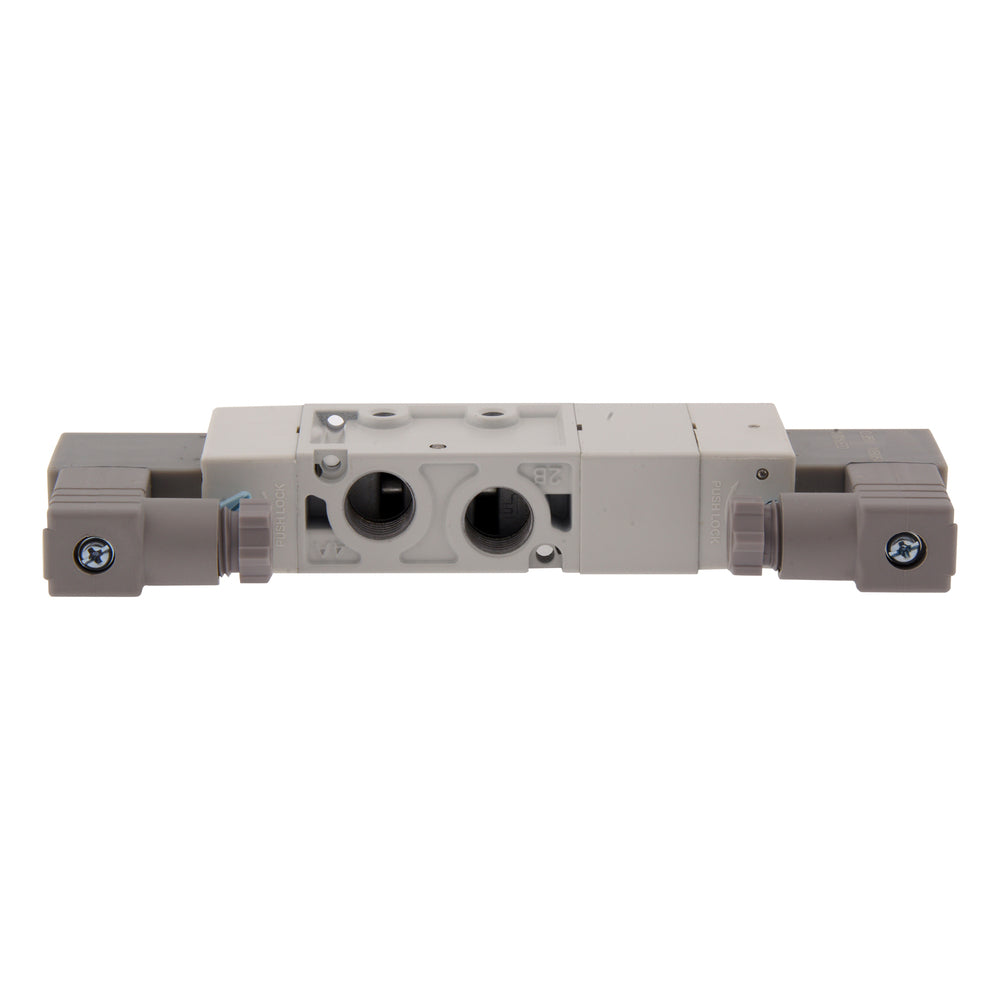

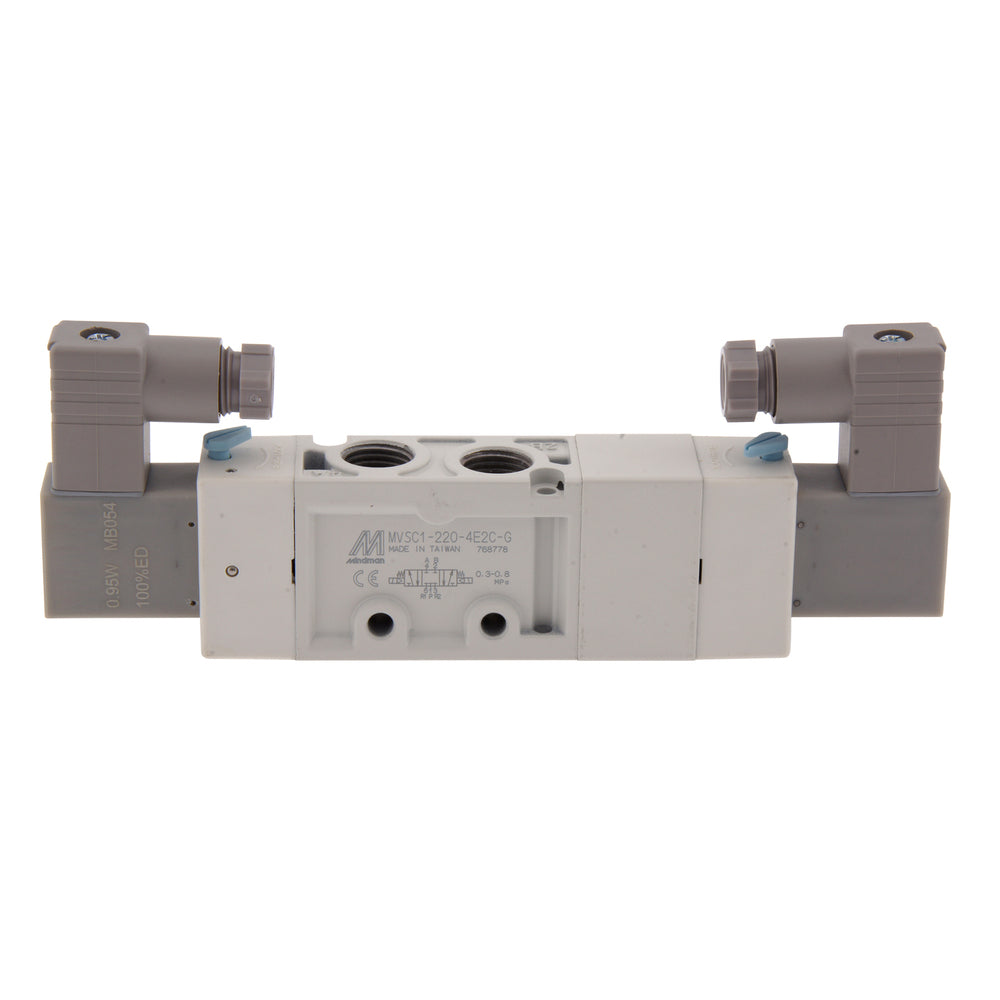

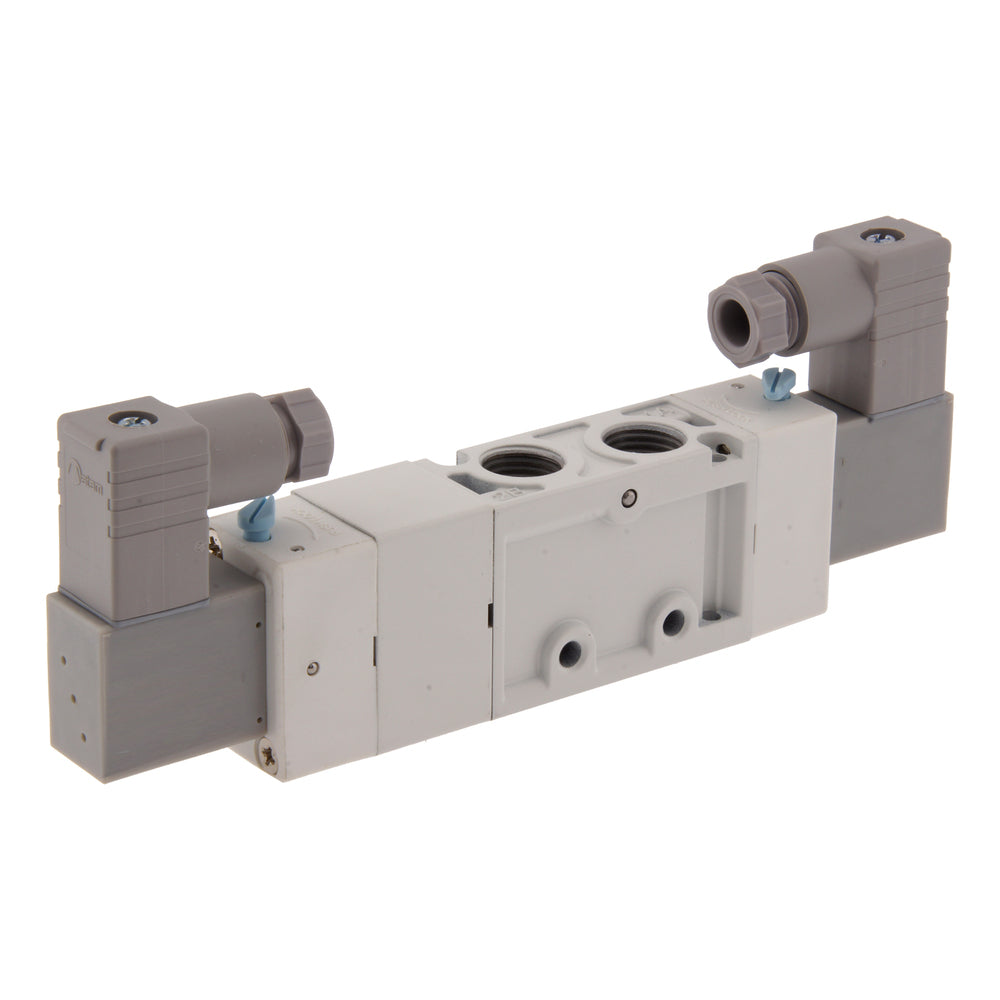

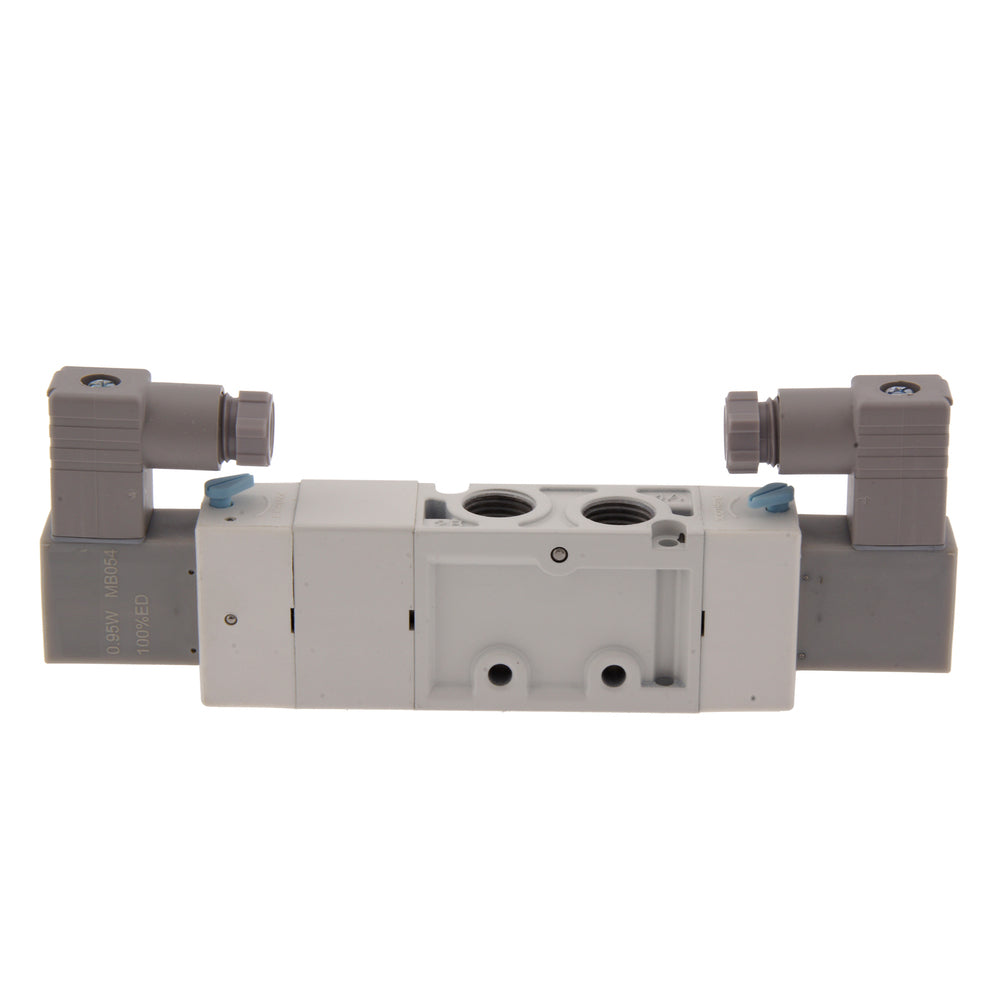

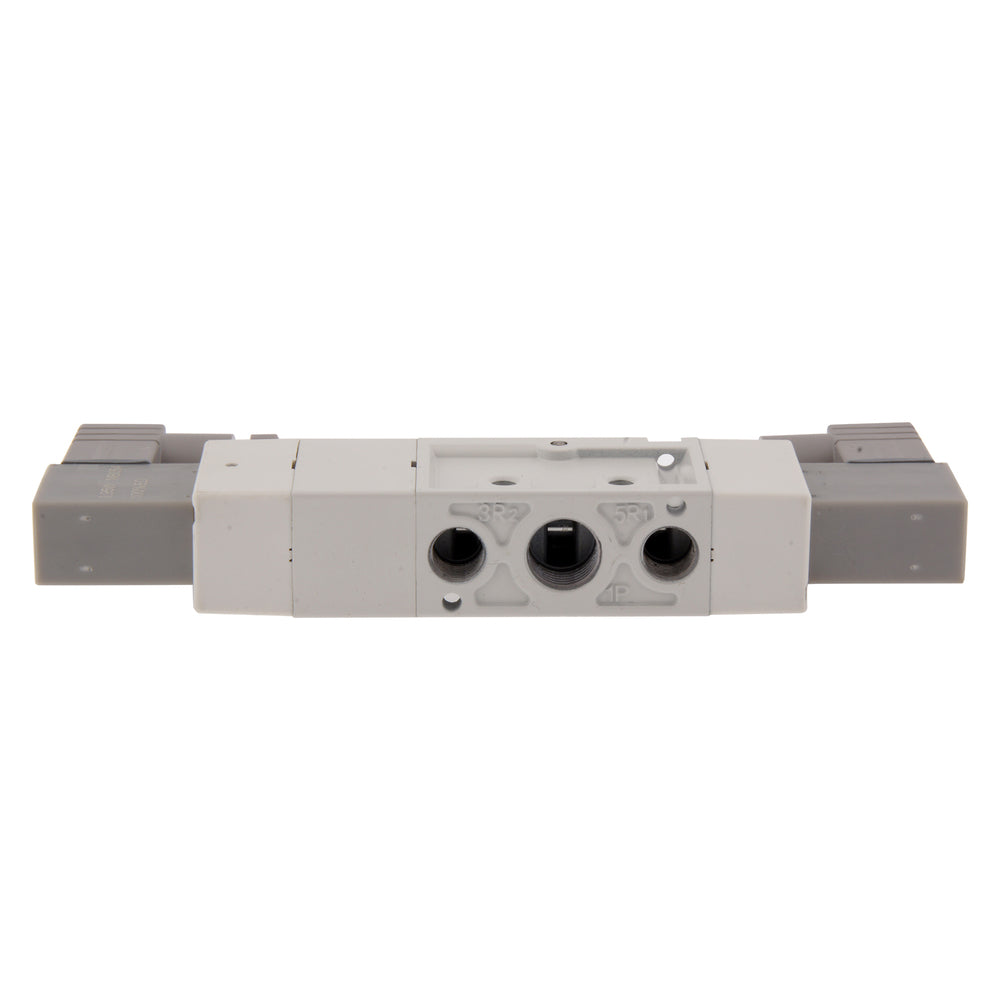

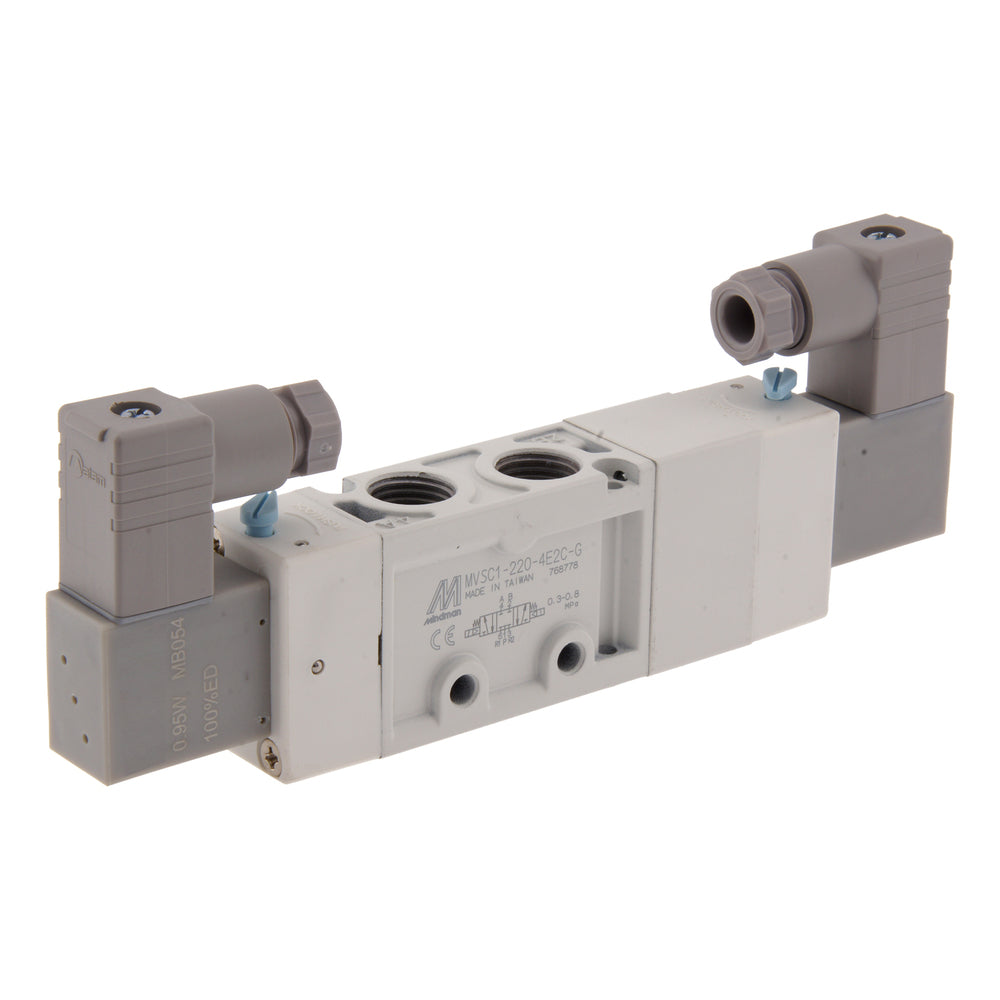

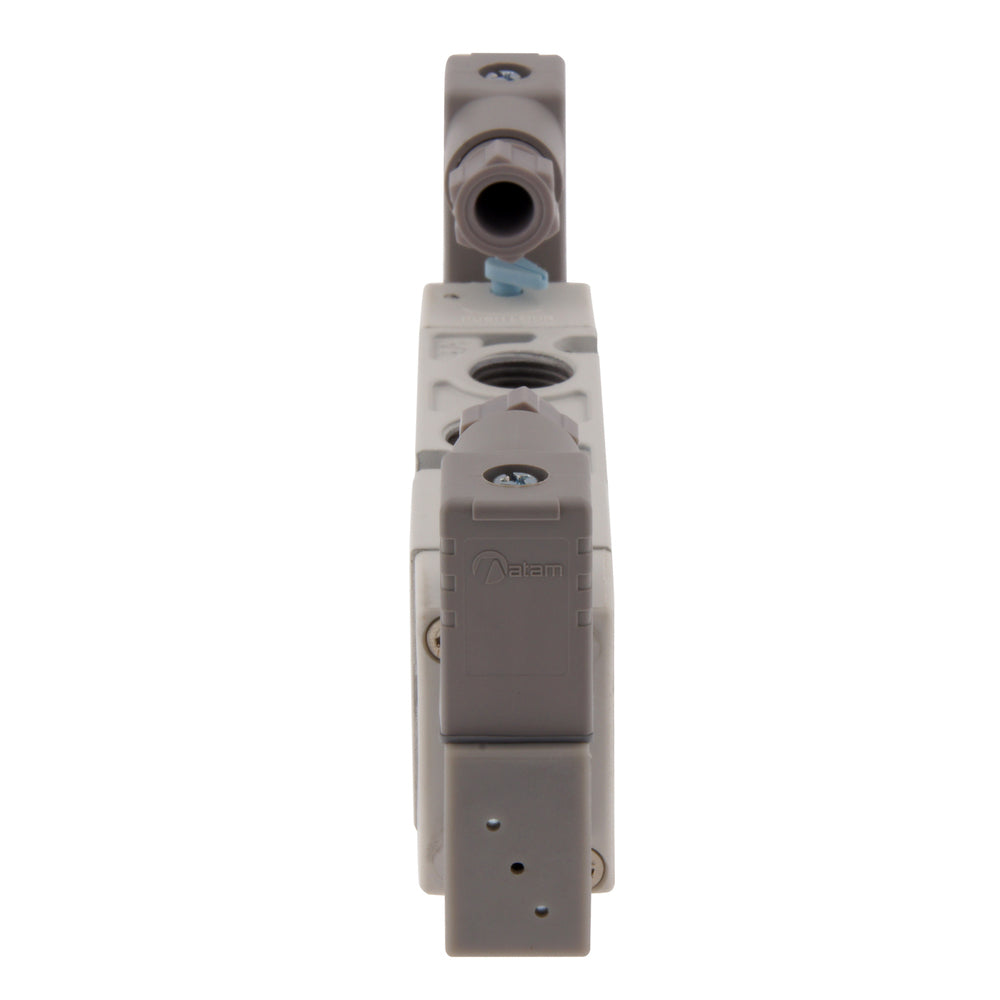

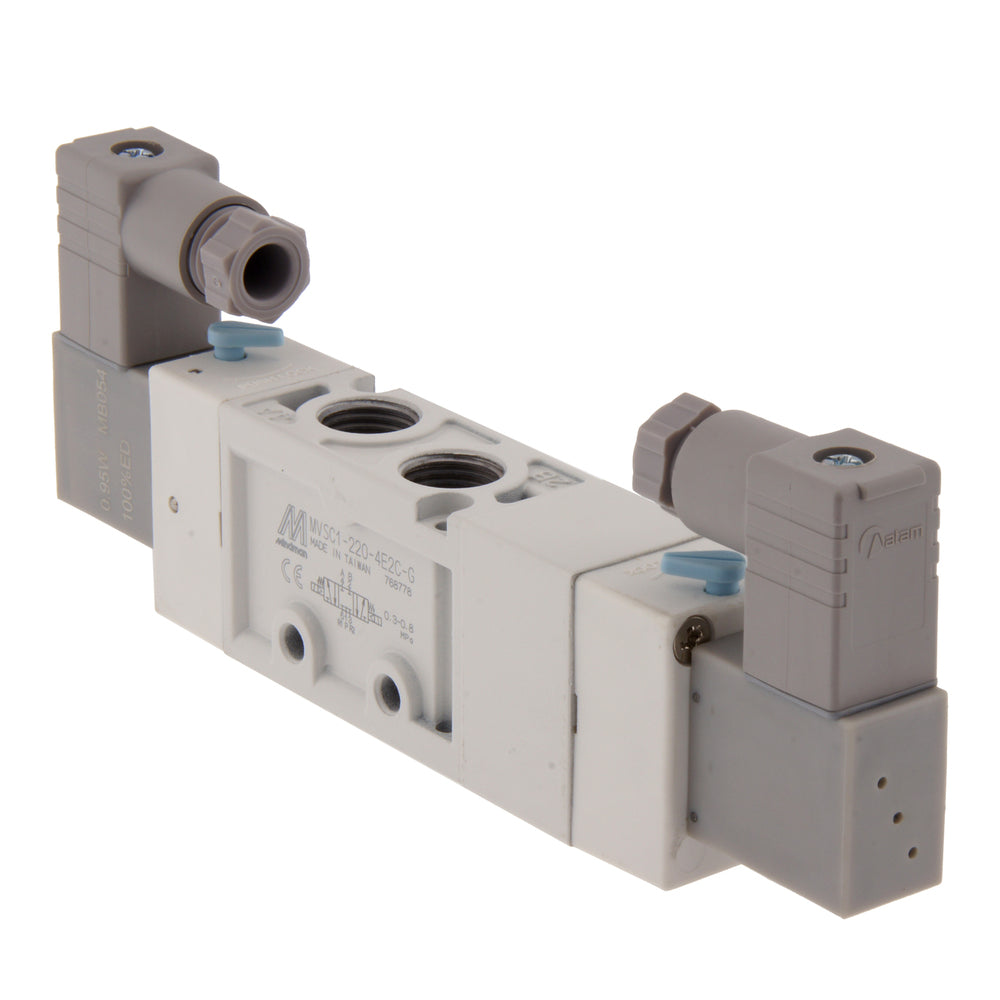

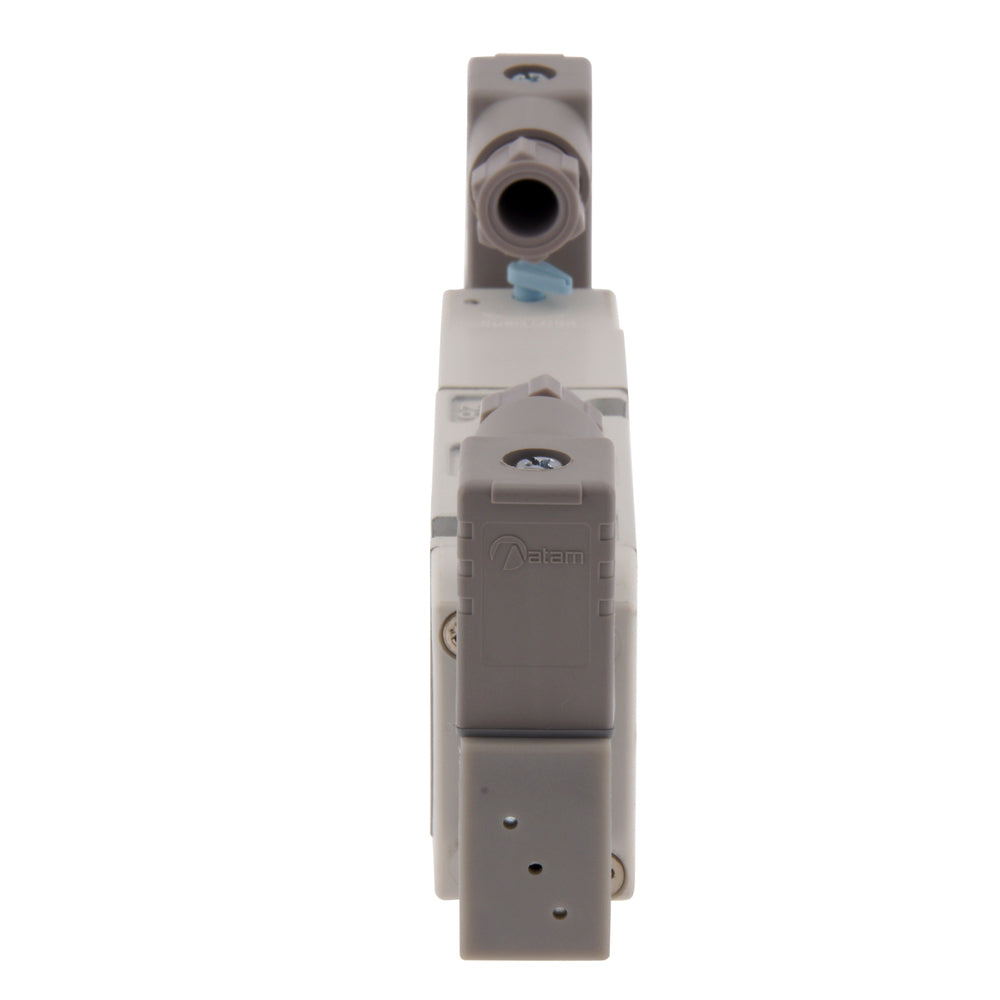

G1/4'' 24V DC 5/3-Way Center closed Solenoid Valve 3-8bar MVSC1
Electrovanne pneumatique 5/3 voies (centre fermé) de Mindman avec orifices G1/4 pouces (filetage femelle), orifices d'échappement G 1/8 pouces et bobine 24 V DC. Exploitation indirecte (pilotage interne). Les applications comprennent la commande de vérins à double effet avec des positions intermédiaires. Pression de service de 3 à 8 bars (43,5 à 116 psi). Convient uniquement pour l'air. Avec commande manuelle. Peut être monté sur un collecteur avec une alimentation centrale en air/un évent. Temps de réponse 0,04 s, valeur Kv 0,71 Nm3/h(765 Nl/min).
Bobine et connecteur DIN-C inclus
- Prix normal
- €86.78
- Prix normal
- €72.32
Description
Électrovanne pneumatique de haute qualité de Mindman. Cette vanne est à 5/3 voies, à fermeture centrale, équipée de deux bobines. La vanne est équipée d'orifices G 1/4 pouce (filetage femelle BSPP). La tension de la bobine est de 24 V DC et la puissance est de 0,95 VA. Veuillez noter que les orifices d'échappement ont un filetage G 1/8 pouce, ils sont plus petits que les autres orifices. La vanne ne peut être utilisée qu'avec de l'air comprimé (filtré jusqu'à 5 μm) qui n'a pas besoin d'être lubrifié. La pression de fonctionnement est de 3 à 8 bars (43,5 à 116 psi). Possibilité de montage sur collecteur avec alimentation et ventilation centralisées. Le temps de réponse est de 0,04 s. La vanne a une valeur de débit Kv de 0,71 Nm3/h(765 Nl/min). Cette vanne est équipée d'une commande manuelle. Ne jamais dépasser les limites de la vanne (pression, température, tension, fluide, etc.). Ne pas appliquer de tension à la bobine lorsqu'elle est retirée de la valve afin d'éviter les brûlures.
Une vanne 5/3 a cinq orifices et trois positions. La position centrale (de repos) peut avoir différentes fonctions ; dans le cas d'une vanne à "centre fermé", les cinq orifices sont fermés en position centrale. Les deux autres positions sont contrôlées par leur propre bobine de solénoïde. Ces positions sont utilisées pour alimenter l'orifice A et ventiler l'orifice B, ou l'inverse. Si aucune des deux bobines n'est activée, la valve revient en position centrale (mono-stable). Ce distributeur peut par exemple être utilisé pour commander un vérin à double effet, avec la possibilité de bloquer le vérin dans des positions intermédiaires. En activant l'une des deux bobines, le cylindre peut être déplacé dans deux directions. La figure ci-dessous montre un schéma de la fonction du circuit d'une vanne à 5/3 voies fermée au centre.
Pour :
- Faible résistance à l'écoulement (Kv=0,71m3/h)
- Fonctionnement rapide et fiable
- Longue durée de vie (12 000 000+ cycles)
- Faible consommation d'énergie (0,95VA)
- Conception sans entretien
- La bobine peut être installée dans quatre directions (4 x 90°)
- Conçu pour un montage sur collecteur
Cons :
- Uniquement pour l'air (propre), pas pour d'autres milieux ou le vide
- Pression minimale de 3 bar requise pour un fonctionnement correct (vanne pilotée)
Série MVSC1
La série MVSC1 de Mindman se compose d'électrovannes pneumatiques compactes à commande indirecte en configuration 3/2, 5/2 et 5/3. Les séries MVSC et MVSC1 sont conçues pour être montées sur un collecteur et partagent les mêmes dimensions de montage. La série MVSC1 nécessite une certaine pression différentielle minimale pour fonctionner. Ils ne sont donc pas adaptés aux applications sous vide. Ils peuvent être utilisés jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V DC, 230 V AC et 110 V AC et sont équipées d'une commande manuelle. Le corps est en aluminium avec un joint HNBR. Les vannes sont disponibles avec des ports BSP ou NPT. Les vannes de la série MVSC1 se caractérisent par leur longévité et leur fiabilité, ainsi que par leur conception sans entretien.
Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taïwan. Avec une riche histoire de production, une gamme très étendue et une production rentable de produits de haute qualité, elle est l'un des véritables leaders du marché de l'industrie pneumatique.
