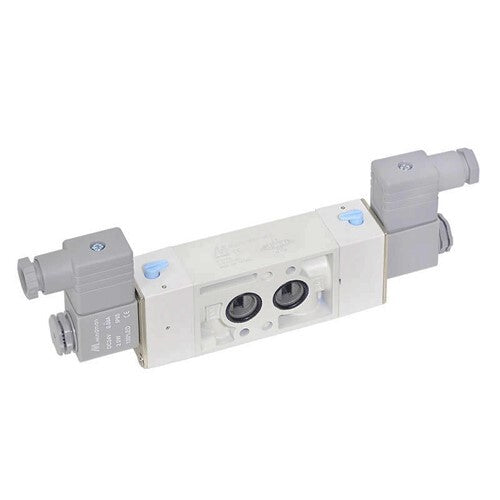

G1/4'' 24V DC 5/2-Way Bi-stable Electrovanne NAMUR 1.5-8bar MVSN

Electrovanne pneumatique de haute qualité de Mindman. Cette vanne est à 5/2 voies et bi-stable (2 bobines). La vanne est dotée de ports G1/4" (filetage BSPP). La tension de la bobine est de 24V DC et la puissance est de 4,9VA. Veuillez noter que les orifices d'échappement ont des filetages G1/8", ils sont plus petits que les autres orifices. La vanne ne peut fonctionner qu''avec de l''air comprimé (filtré jusqu''à 5 μm) qui n''a pas besoin d''être lubrifié. La pression de fonctionnement est de 2 à 8 bars. Cette vanne a une configuration Namur, ce qui lui permet d'être montée directement sur un actionneur pneumatique sans connexion de tuyau. Le temps de réponse est de 0,038 s. Valeur Kv 0,8 (862Nl/min). Cette vanne est équipée d'une commande manuelle.

Une vanne à 5/2 voies a cinq orifices et deux états. Deux orifices (A et B) sont reliés à l'appareil, par exemple un vérin à double effet. Un port est utilisé pour fournir de l'air sous pression (port P), les deux autres ports sont des échappements (ports S et R) et sont connectés respectivement aux ports B et A. En changeant d'état, soit le port A est pressurisé et le port B ventilé, soit le port A est ventilé et le port B pressurisé. Si le distributeur est utilisé pour commander un vérin à double effet, un état du distributeur est utilisé pour déplacer le vérin dans un sens, et l'autre état est utilisé pour déplacer le vérin dans le sens opposé.Ce distributeur est à double effet, ce qui signifie que l'électrovanne est commandée par deux solénoïdes. Les solénoïdes fonctionnent par impulsions et peuvent commander chacun un état de la vanne. Si les deux solénoïdes ne sont pas activés, la vanne reste dans le dernier état. Par conséquent, la valve est bi-stable.

Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualité, ils sont l'un des véritables leaders du marché de l'industrie pneumatique.

Principaux avantages

• Faible résistance à l'écoulement (Kv=0.8m3/h)
• Un fonctionnement rapide et fiable
• Longue durée de vie (12.000.000+ cycles)
• Faible consommation d'énergie (4,9VA)
• Conception sans entretien
• La bobine peut être installée dans quatre directions (4 x 90°)
• Conçu pour le montage sur collecteur

Remarques importantes

• Uniquement pour l'air (propre), pas pour les autres médias ou le vide.
• Une pression minimale de 2 bar est nécessaire pour un bon fonctionnement (vanne pilotée).
• N'appliquez aucune tension à la bobine lorsque celle-ci est retirée de la valve afin d'éviter les brûlures.
• Ne jamais dépasser les limites de la valve (pression, température, tension, média, etc.).

Spécifications techniques

Configuration de Namur

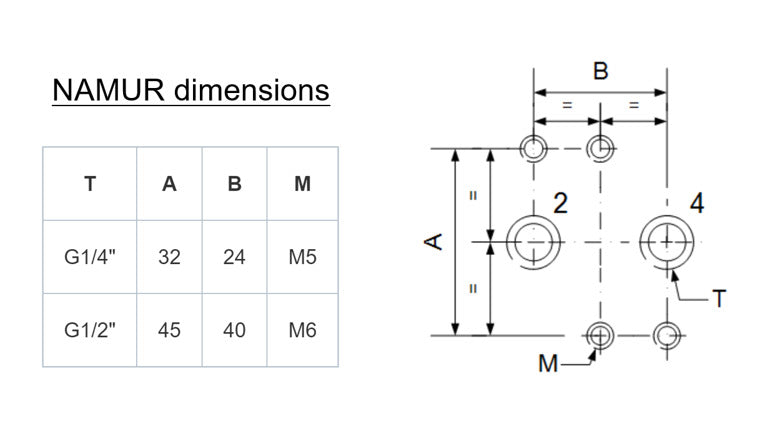

Namur (VDI/VDE 3845) définit une interface standard entre les distributeurs pneumatiques et les actionneurs. L'électrovanne est équipée de deux joints toriques pour créer une connexion étanche entre la vanne et l'actionneur. L'électrovanne peut être tournée de 180 degrés, ce qui détermine si l'actionneur est pressurisé ou ventilé lorsque le solénoïde est activé. L'illustration ci-dessous montre les dimensions de la connexion pour G1/4" comme pour G1/2".

Dans la boîte

• Electrovanne (type MVSN-220-4E2-8A-DC24)
