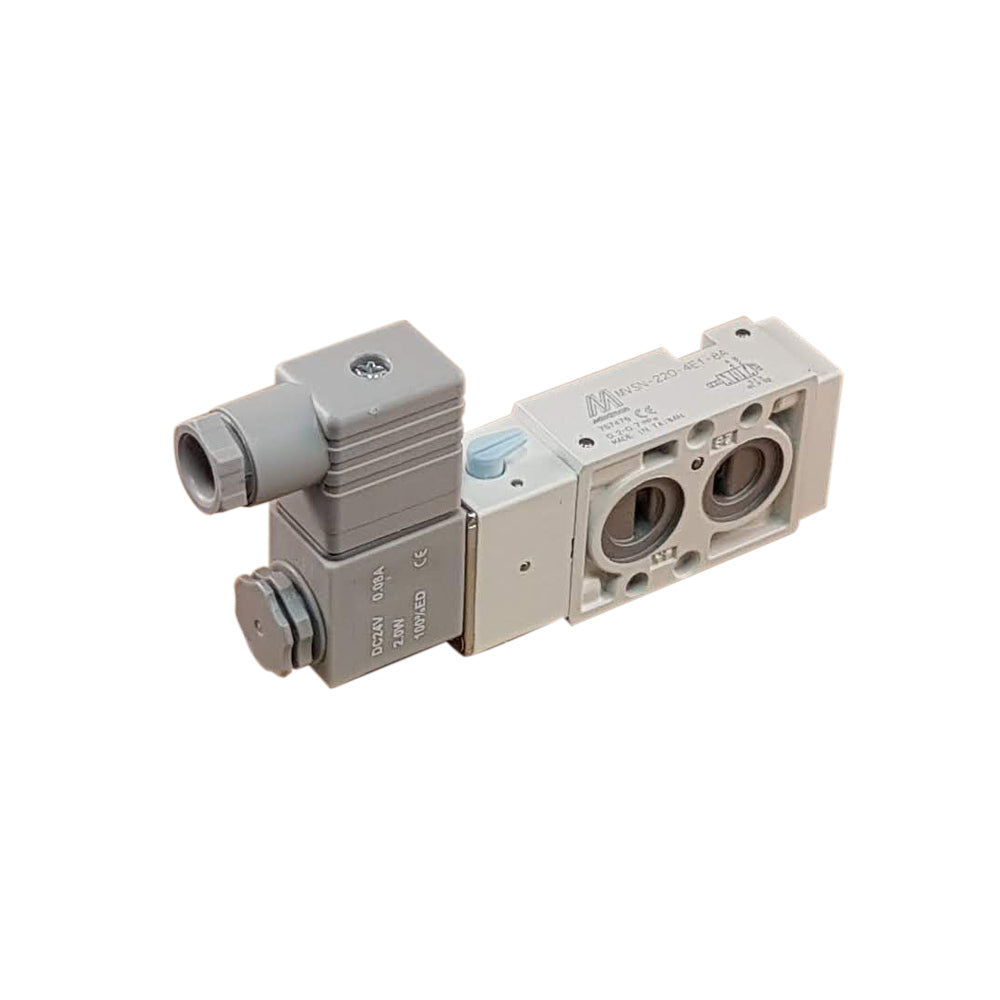

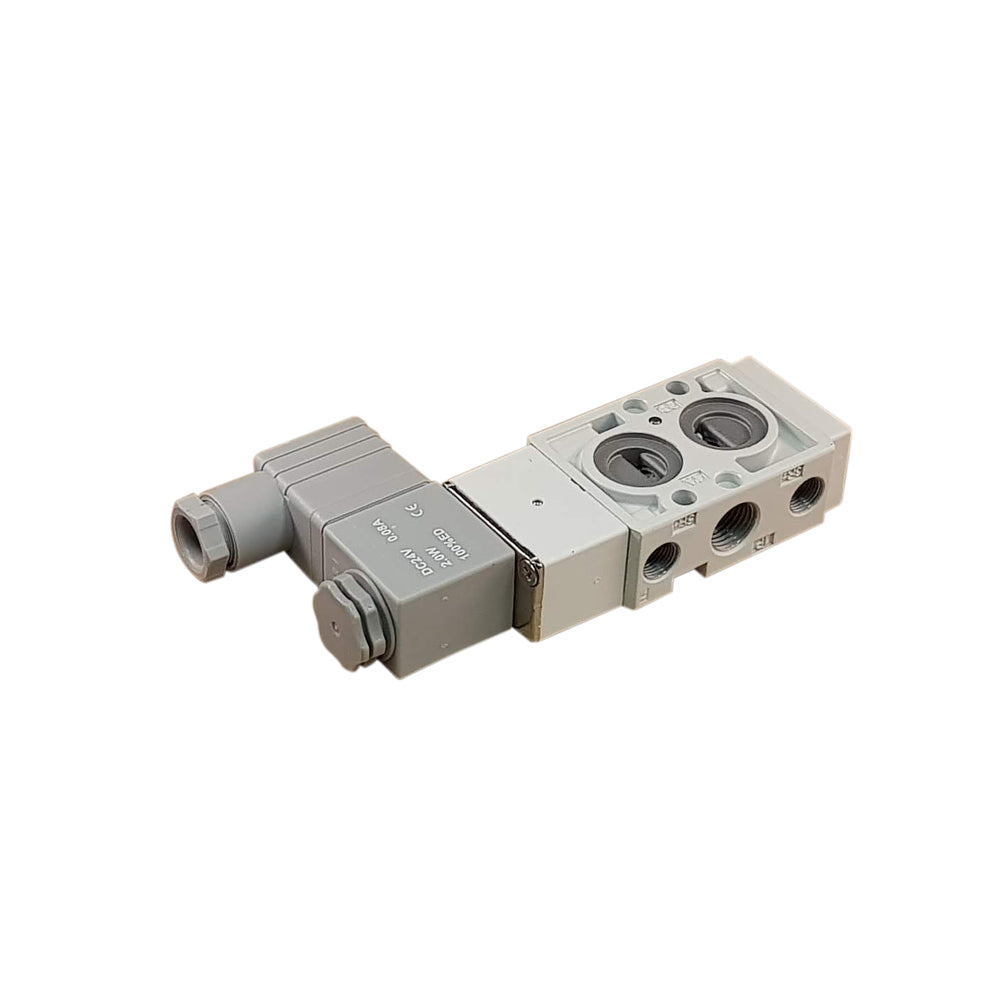

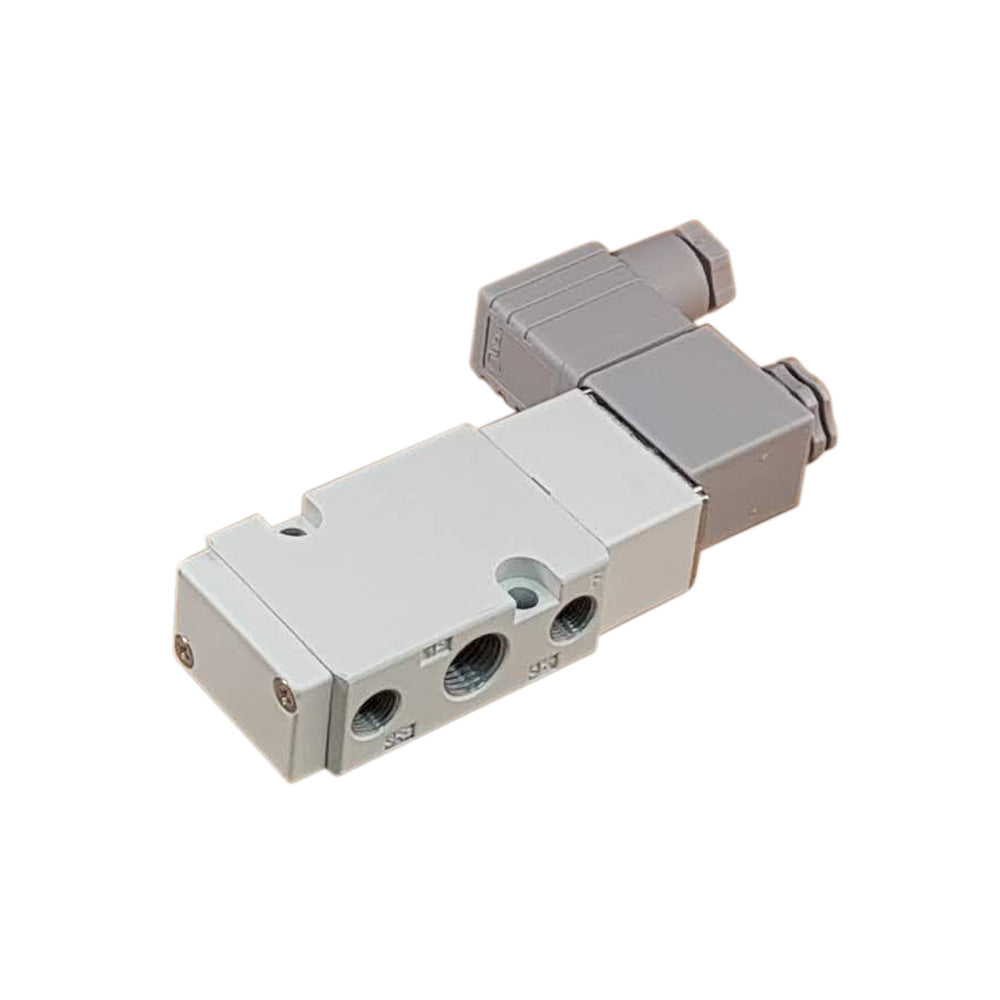

G1/4'' 24V DC 5/2 voies NAMUR Electrovanne 1.5-8bar MVSN
Electrovanne pneumatique 5/2 de Mindman avec orifices G1/4" (filetage femelle), configuration Namur (VDI/VDE 3845), orifices d'échappement G1/8" et bobine 24V DC. La valve est mono-stable (retour par ressort). Exploitation indirecte (pilotage interne). Les applications comprennent la commande d'un cylindre à double effet ou d'un actionneur pneumatique. Pression de fonctionnement 2-8 bar. Air moyen, ne convient pas pour d'autres milieux ou pour le vide. Avec commande manuelle. Peut être monté sur un collecteur avec une alimentation centrale en air/un évent. Temps de réponse 0,038s, valeur Kv 0,8 Nm3/h(862 Nl/min).
Bobine et connecteur DIN-B inclus- Prix normal
- €46.64
- Prix normal
- €38.87
Description
Électrovanne pneumatique de haute qualité de Mindman. Ce distributeur est à 5/2 voies et mono-stable (1 bobine). La vanne est dotée d'orifices G1/4" (filetage BSPP). La tension de la bobine est de 24V DC et la puissance est de 4,9VA. Veuillez noter que les orifices d'échappement ont des filets G1/8", ils sont plus petits que les autres orifices. La valve ne peut être utilisée qu''avec de l''air comprimé (filtré jusqu''à 5 μm) qui n''a pas besoin d''être lubrifié. La pression de fonctionnement est comprise entre 2 et 8 bars. Cette vanne a une configuration Namur, ce qui lui permet d'être montée directement sur un actionneur pneumatique sans connexion de tuyau. Le temps de réponse est de 0,038 s. Valeur Kv 0,8 (862Nl/min). Cette vanne est équipée d'une commande manuelle.
Un distributeur 5/2 possède cinq orifices et deux états. Deux orifices (A et B) sont reliés à l'appareil, par exemple un cylindre à double effet. Un port est utilisé pour fournir de l'air sous pression (port P), les deux ports restants sont des échappements (ports S et R) et sont connectés respectivement aux ports B et A. En changeant d'état, soit le port A est pressurisé et le port B ventilé, soit le port A est ventilé et le port B pressurisé. Si le distributeur est utilisé pour commander un vérin à double effet, un état du distributeur est utilisé pour déplacer le vérin dans une direction, et l'autre état est utilisé pour déplacer le vérin dans la direction opposée.Ce distributeur est à simple effet, ce qui signifie que le distributeur est commandé par un solénoïde et revient à la position de repos au moyen d'un ressort. Si le solénoïde n'est pas activé, la vanne revient en position de repos (quadrant droit).
Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taïwan. Avec une riche histoire de production, une gamme très étendue et une production rentable de produits de haute qualité, elle est l'un des véritables leaders du marché de l'industrie pneumatique.
Principaux avantages
- Faible résistance à l'écoulement (Kv=0,8m3/h)
- Fonctionnement rapide et fiable
- Longue durée de vie (12 000 000+ cycles)
- Faible consommation d'énergie (4,9VA)
- Conception sans entretien
- La bobine peut être installée dans quatre directions (4 x 90°)
- Conçu pour un montage sur collecteur
Remarques importantes
- Uniquement pour l'air (propre), pas pour d'autres fluides ou le vide.
- Une pression minimale de 2 bars est nécessaire pour un bon fonctionnement (vanne pilotée).
- Ne pas appliquer de tension à la bobine lorsqu'elle est retirée de la valve afin d'éviter les brûlures.
- Ne jamais dépasser les limites de la vanne (pression, température, tension, fluide, etc.).
Spécifications techniques
| Paramètres | Value |
|---|---|
| Série | MVSN Type |
| Fonction du circuit | 5/2 voie |
| Ports | Filetage femelle G1/4" (BSPP), orifices d'échappement 1/8". |
| Fonctionnement | Fonctionnement du pilote (pilotage interne) |
| Pression | 2 - 8 bar (pression minimale de 2 bar requise) |
| Stabilité | Mono-stable (1 bobine) |
| Boîtier | Aluminium |
| Joint d'étanchéité | HNBR |
| température | De -5 à 50°C |
| Annulation manuelle | Oui |
| Tension | 24V DC ±10% |
| Puissance | 4,9VA |
| Classe IP | IP-65 (norme IEC 60529) |
| Classe d'isolement | F |
| Connecteur | DIN43650B (EN175301-803 style B) |
| Moyen | Air, 5mu filtré. La valve est lubrifiée lors de l'assemblage, une lubrification supplémentaire n'est pas nécessaire dans des circonstances normales. |
| Temps de réaction | 0.038 s |
| Valeur Kv | 0,8m3/h (862Nl/min) /td> |

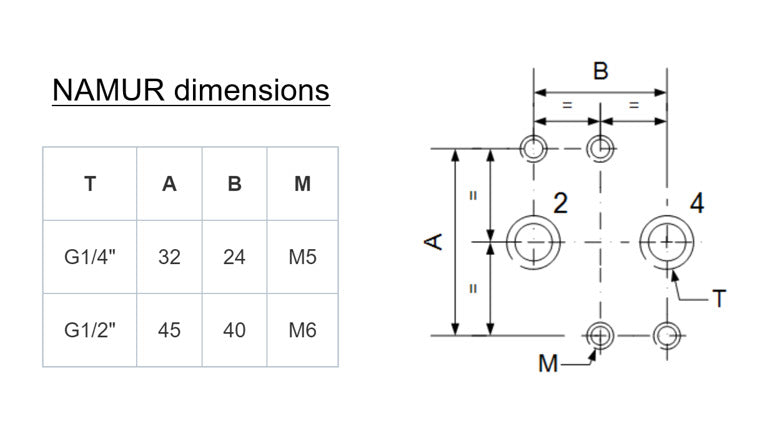

Configuration de Namur
Namur (VDI/VDE 3845) définit une interface standard entre les distributeurs pneumatiques et les actionneurs. L'électrovanne est équipée de deux joints toriques qui assurent l'étanchéité entre la vanne et l'actionneur. L'électrovanne peut être tournée de 180 degrés, ce qui détermine si l'actionneur est pressurisé ou ventilé lorsque l'électrovanne est activée.
Dans la boîte
- Électrovanne (type MVSN-220-4E1-8A-DC24)
