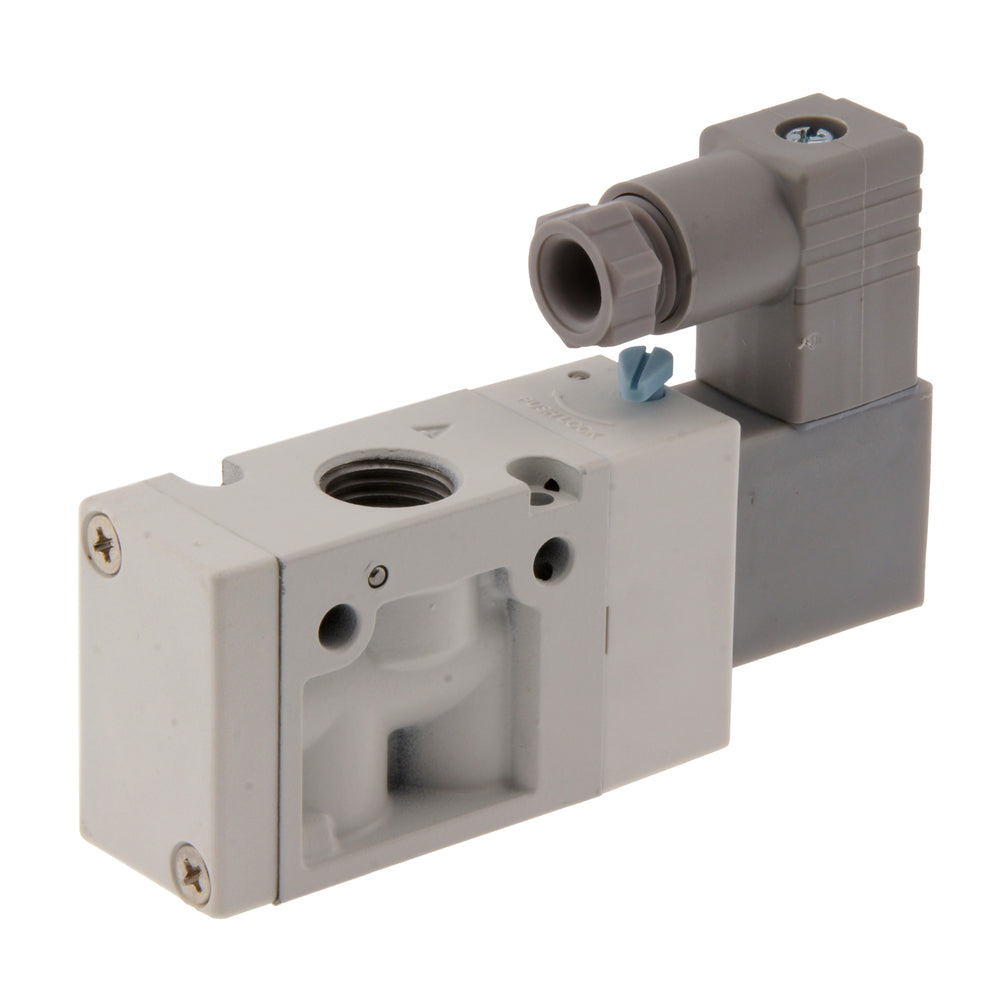

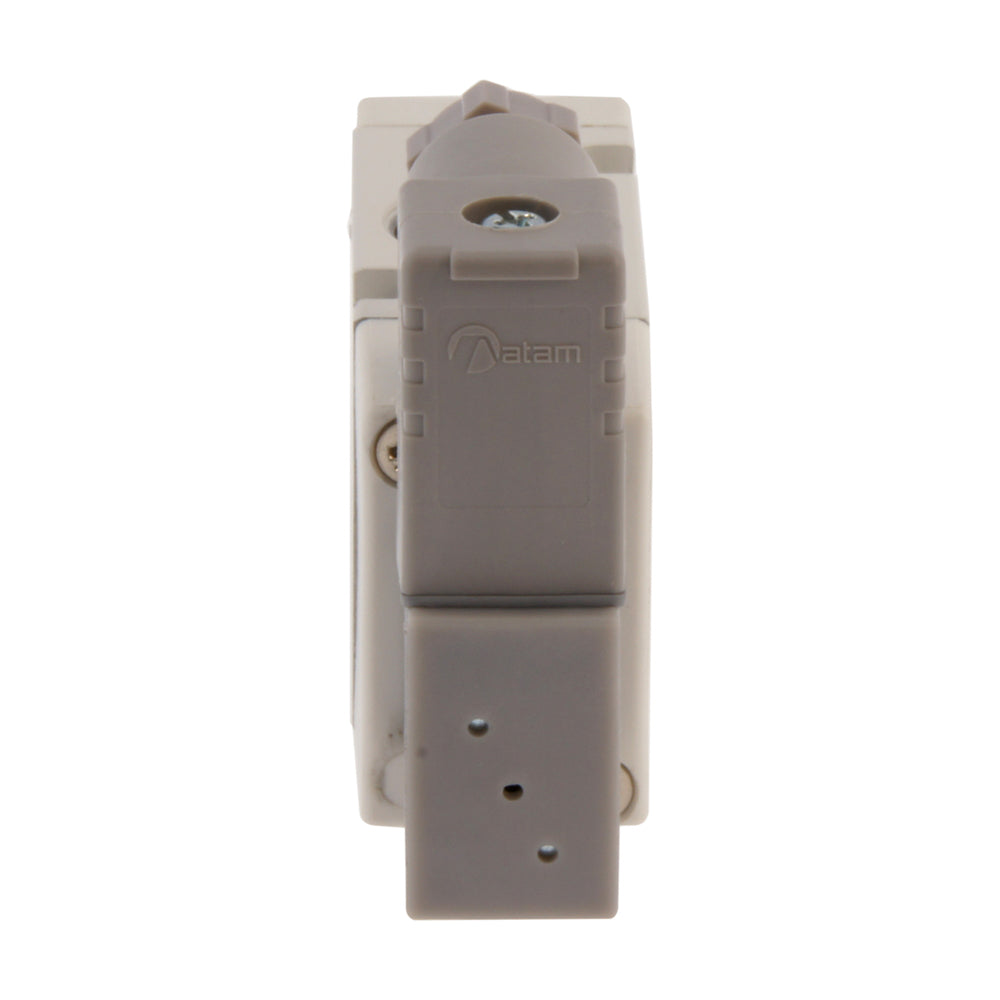

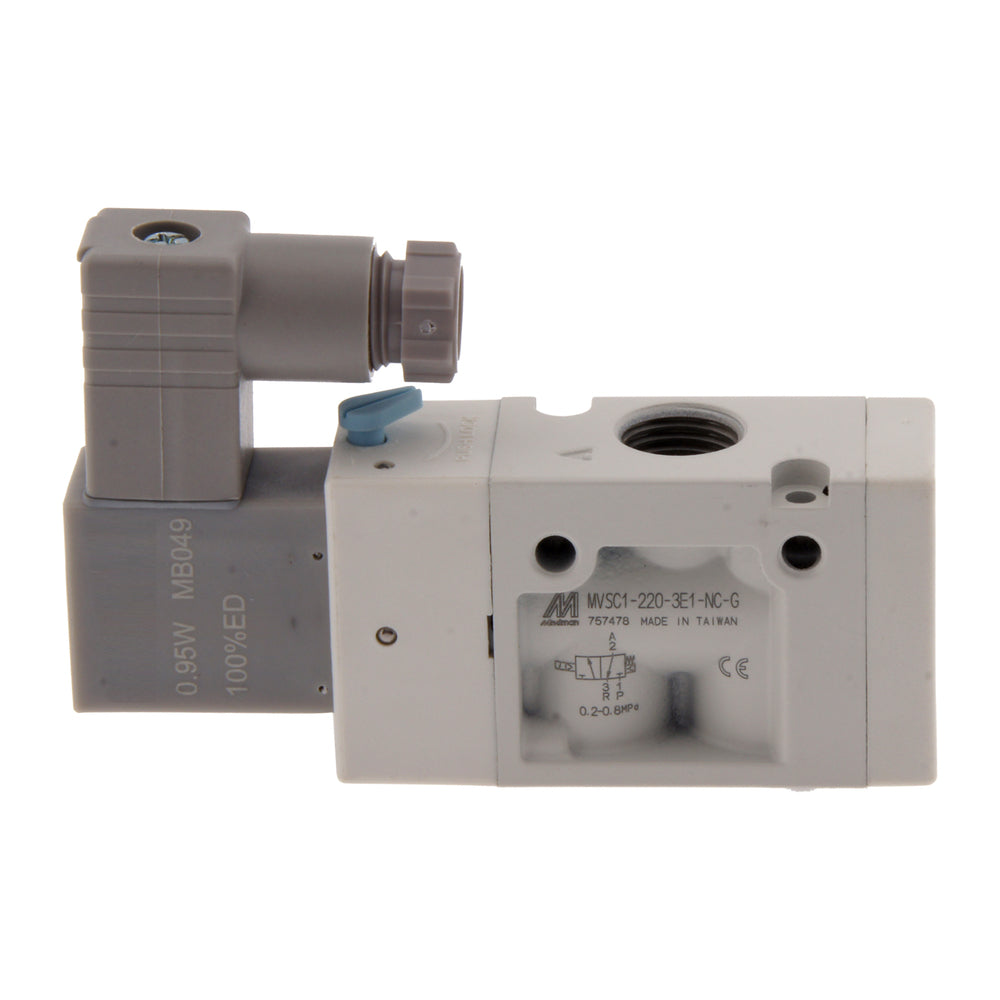

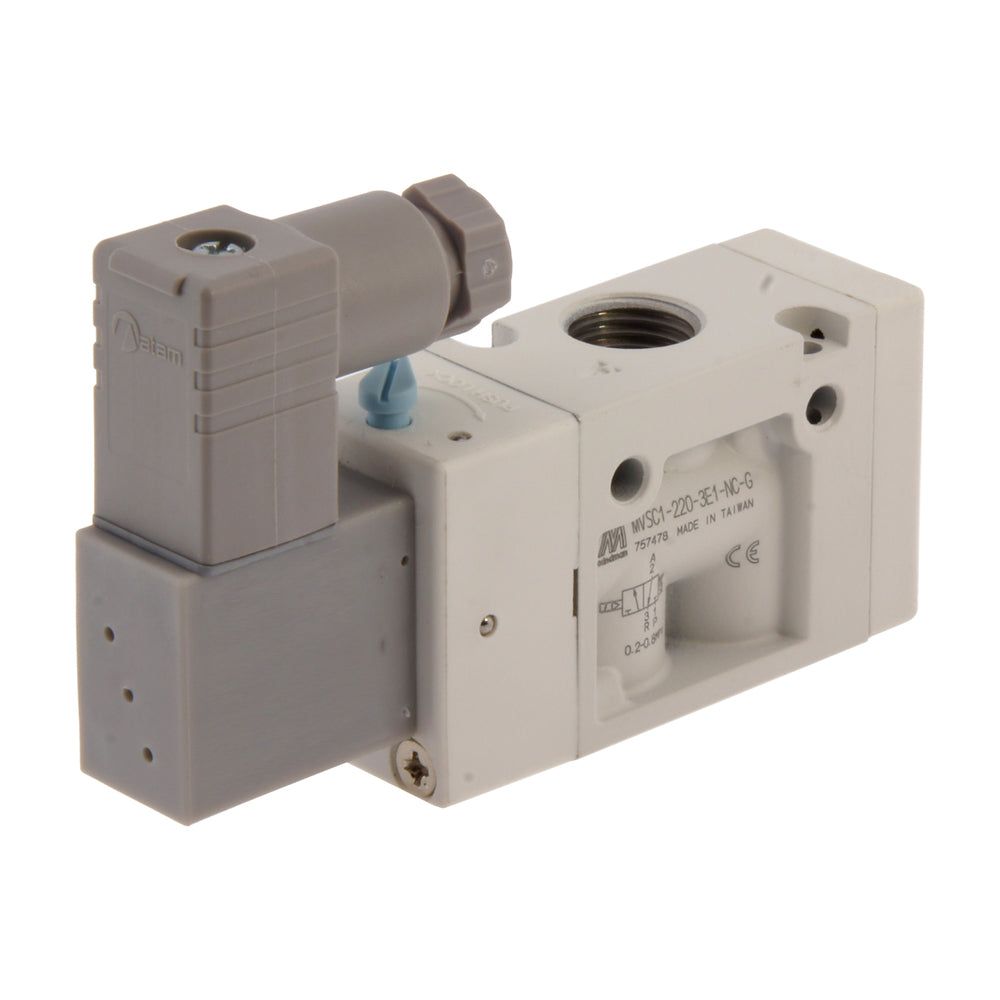

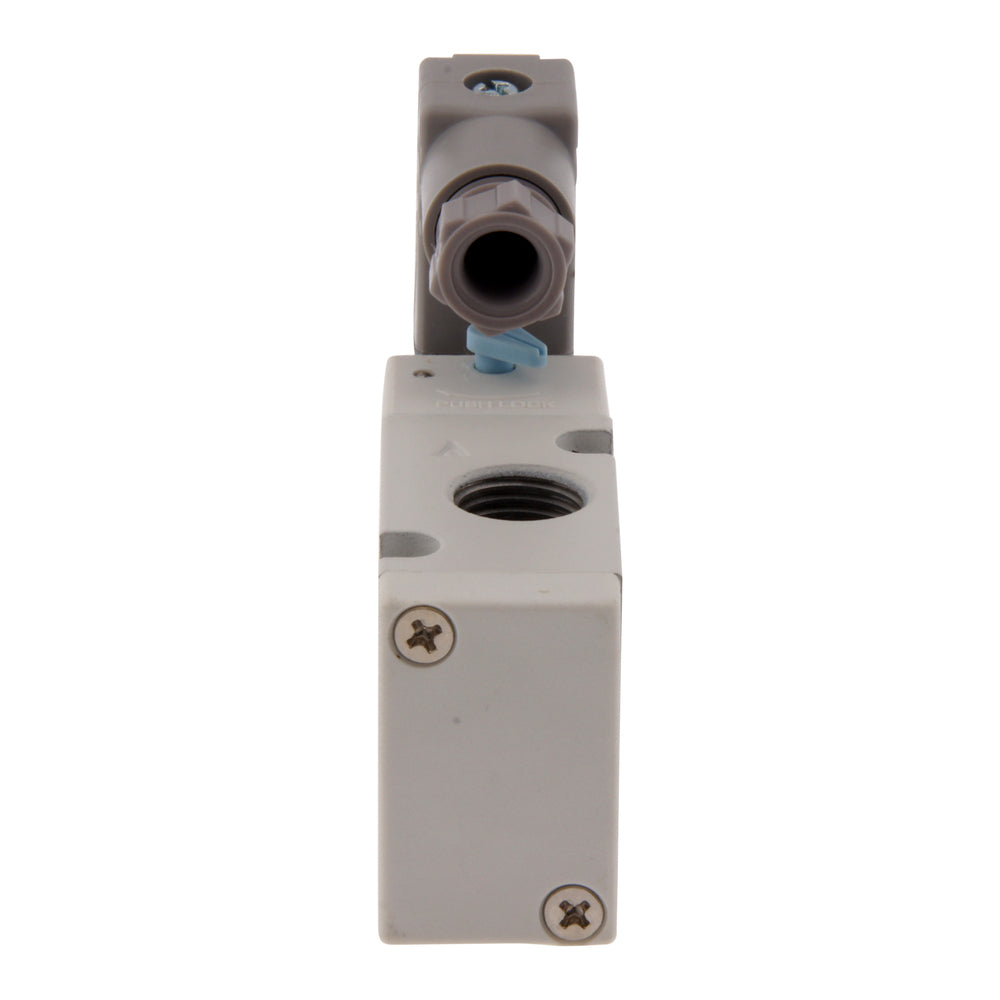

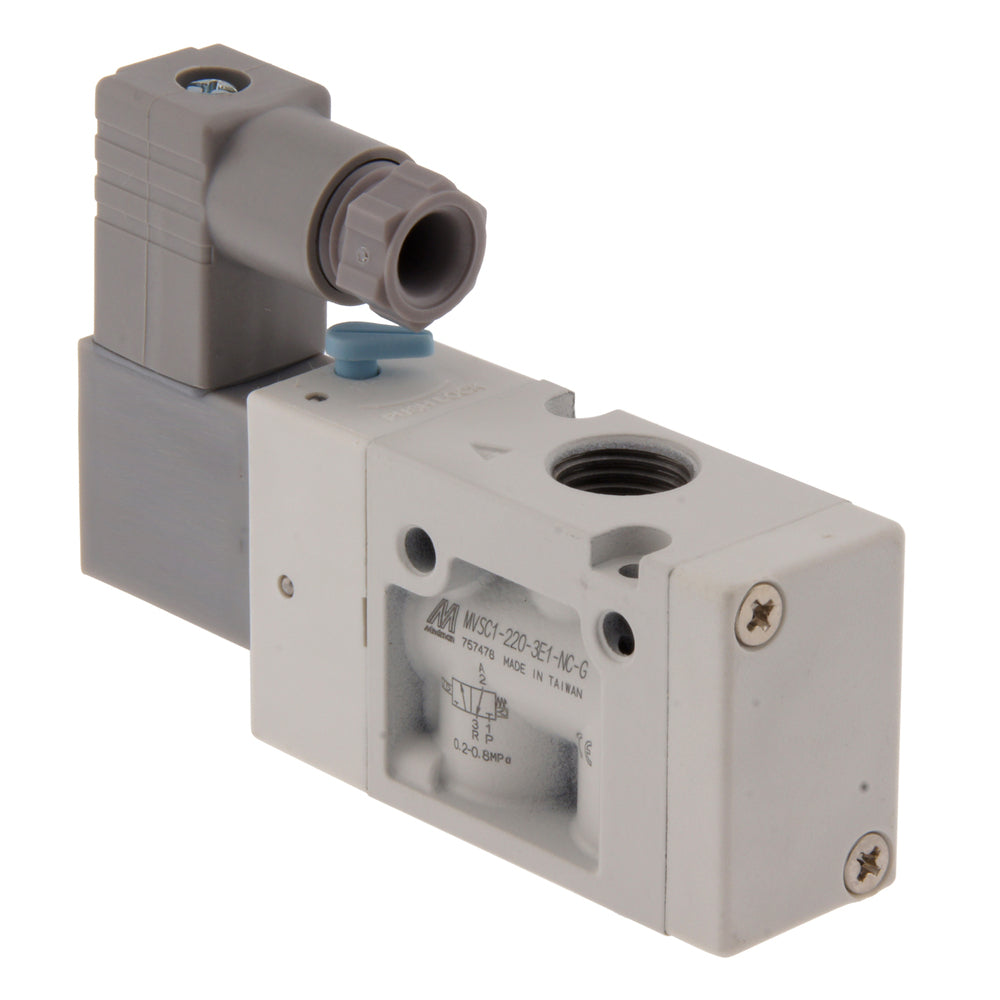

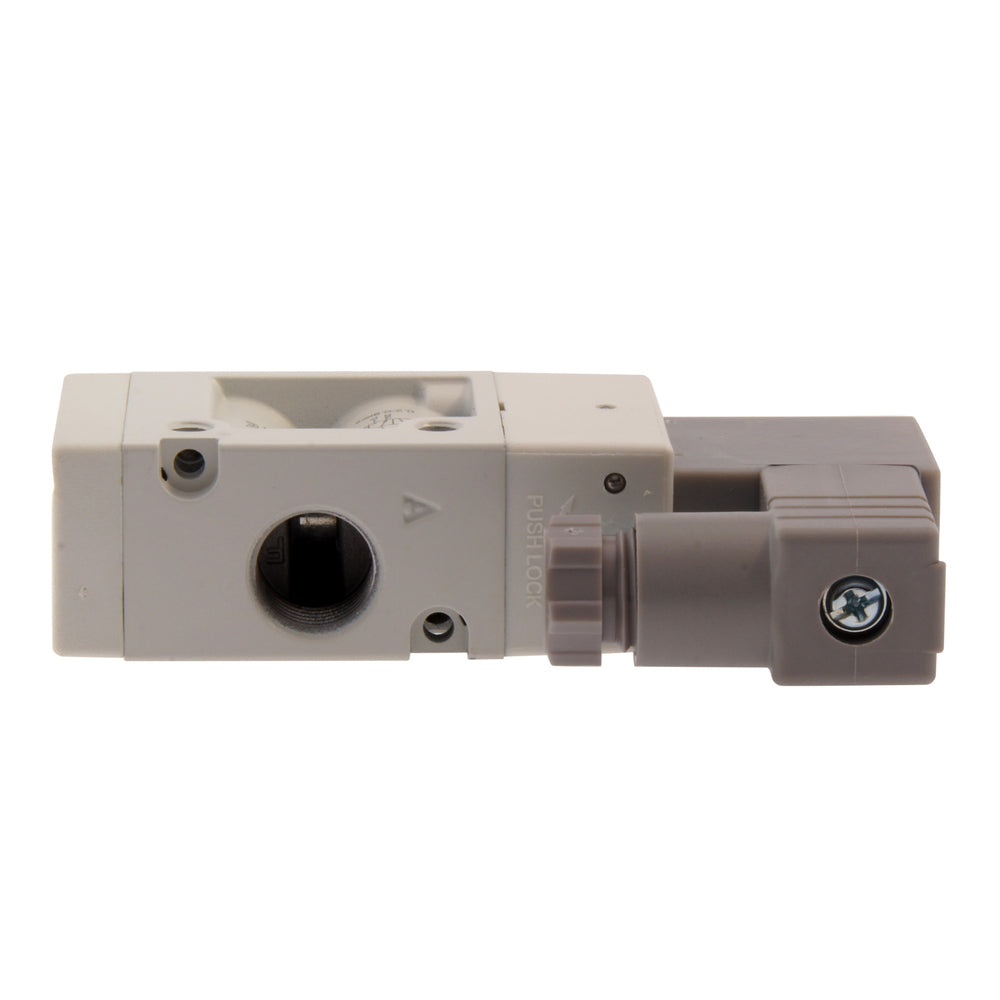

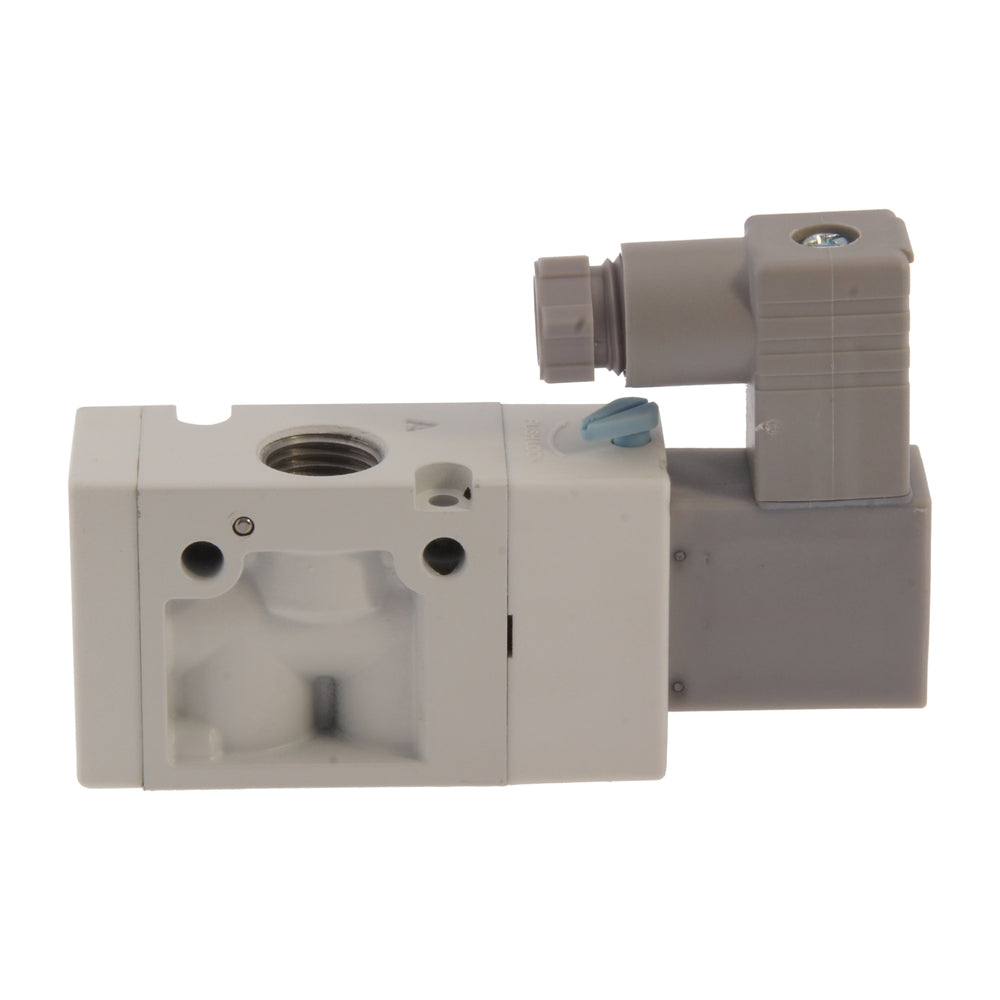

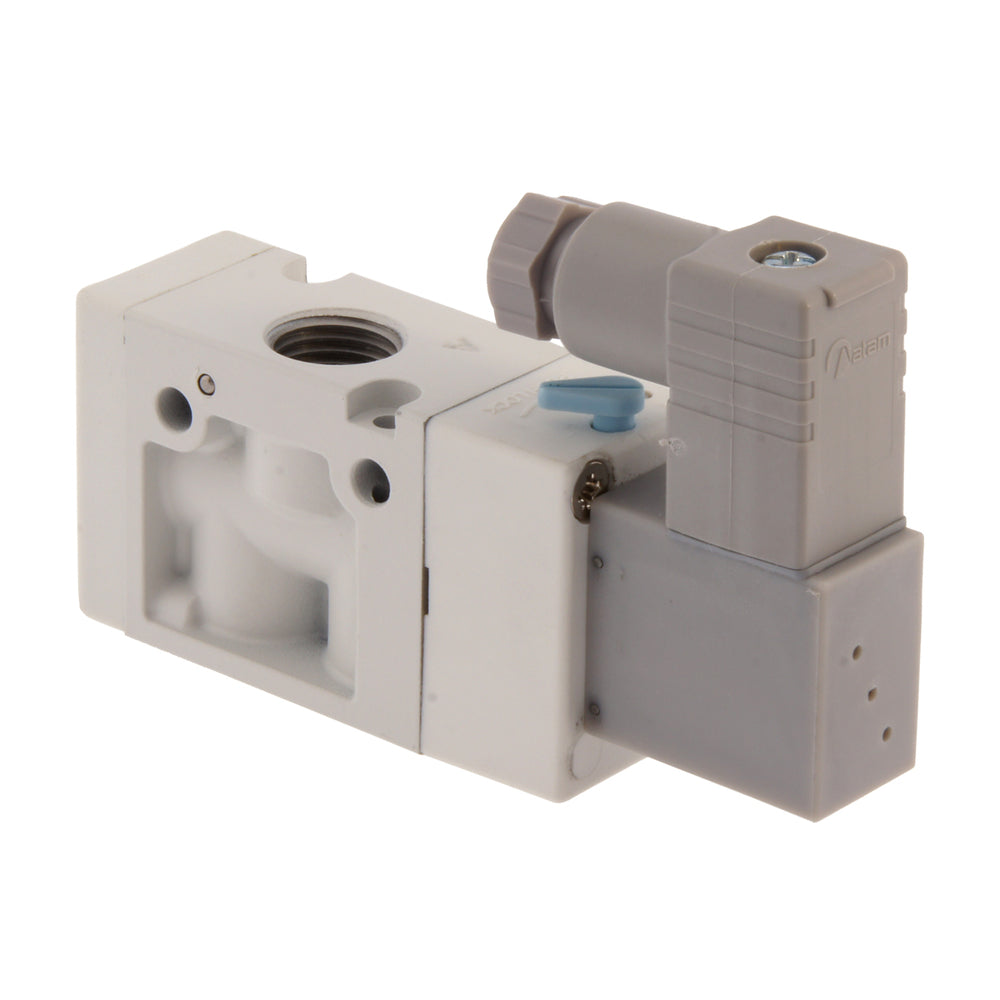

G1/4'' 24V DC 3/2-voies NC électrovanne 2-8bar MVSC1

Électrovanne pneumatique de haute qualité de Mindman. Cette vanne est 3/2 voies, normalement fermée, équipée d'une bobine. La vanne est équipée d'orifices G 1/4 pouce (filetage femelle BSPP). La tension de la bobine est de 24 V DC et la puissance est de 0,95 VA. La vanne ne peut être utilisée qu'avec de l'air comprimé (filtré jusqu'à 5 μm) qui n'a pas besoin d'être lubrifié. La pression de fonctionnement est de 2 à 8 bars (29 à 116 psi). Possibilité de montage sur collecteur avec alimentation et ventilation centralisées. Le temps de réponse est de 0,03 s. La vanne a une valeur de débit Kv de 0,8 ^Nm3/h(862 Nl/min). Cette vanne est équipée d'une commande manuelle. Ne jamais dépasser les limites de la vanne (pression, température, tension, fluide, etc.). Ne pas appliquer de tension à la bobine lorsqu'elle est retirée de la valve afin d'éviter les brûlures.

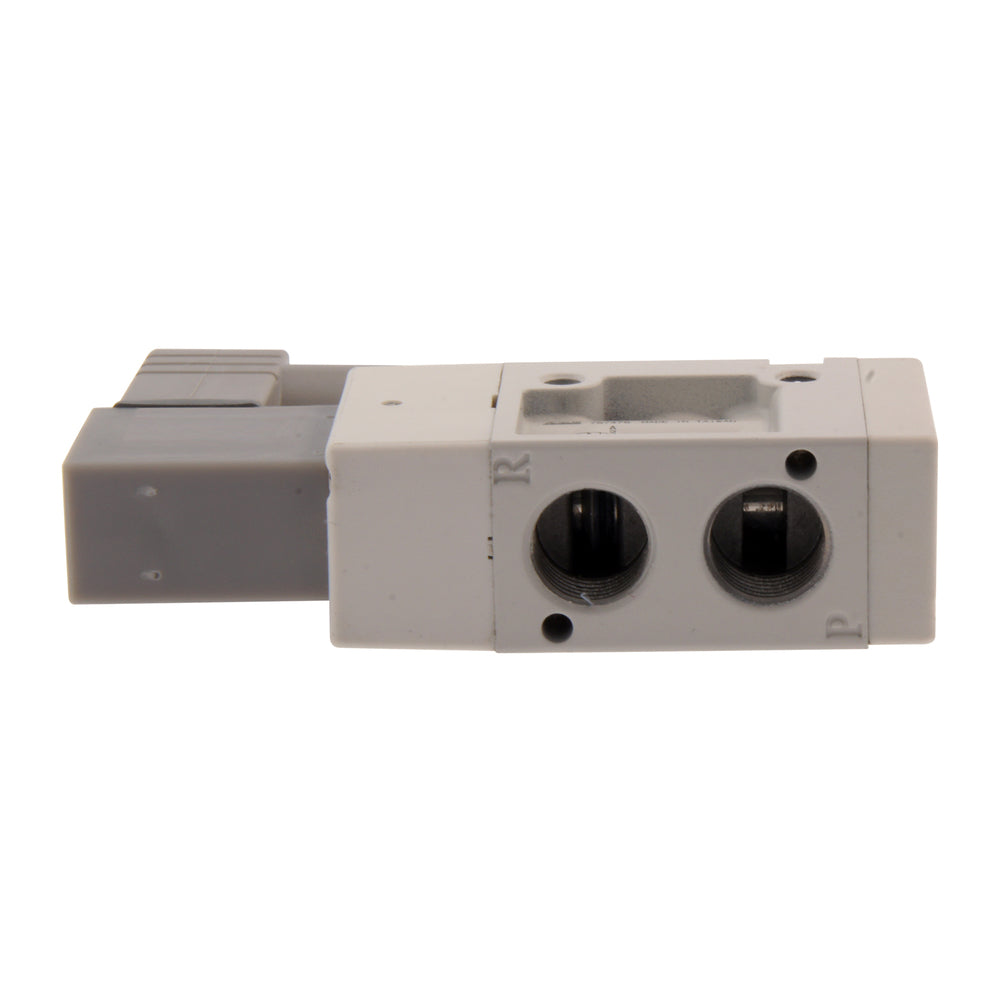

Une vanne 3/2 possède trois orifices et deux états. Ce distributeur peut être utilisé, par exemple, pour commander un vérin à simple effet. L'un des orifices de l'électrovanne est relié à la bouteille. Cet orifice est utilisé pour le remplissage et la mise à l'air libre de la bouteille. Le robinet possède donc un orifice pour l'alimentation en air (orifice P), un orifice pour la mise à l'air libre (orifice R) et un orifice pour la connexion avec le cylindre (orifice A).

Pour :

• Faible résistance à l'écoulement (Kv=0,8^m3/h)
• Fonctionnement rapide et fiable
• Longue durée de vie (12 000 000+ cycles)
• Faible consommation d'énergie (0,95VA)
• Conception sans entretien
• La bobine peut être installée dans quatre directions (4 x 90°)
• Conçu pour un montage sur collecteur

Cons :

• Uniquement pour l'air (propre), pas pour d'autres milieux ou le vide
• Pression minimale de 2 bar requise pour un fonctionnement correct (vanne pilotée)

Série MVSC1

La série MVSC1 de Mindman se compose d'électrovannes pneumatiques compactes à commande indirecte en configuration 3/2, 5/2 et 5/3. Les séries MVSC et MVSC1 sont conçues pour être montées sur un collecteur et partagent les mêmes dimensions de montage. La série MVSC1 nécessite une certaine pression différentielle minimale pour fonctionner. Ils ne sont donc pas adaptés aux applications sous vide. Ils peuvent être utilisés jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V DC, 230 V AC et 110 V AC et sont équipées d'une commande manuelle. Le corps est en aluminium avec un joint HNBR. Les vannes sont disponibles avec des ports BSP ou NPT. Les vannes de la série MVSC1 se caractérisent par leur longévité et leur fiabilité, ainsi que par leur conception sans entretien.

Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taïwan. Avec une riche histoire de production, une gamme très étendue et une production rentable de produits de haute qualité, elle est l'un des véritables leaders du marché de l'industrie pneumatique.
