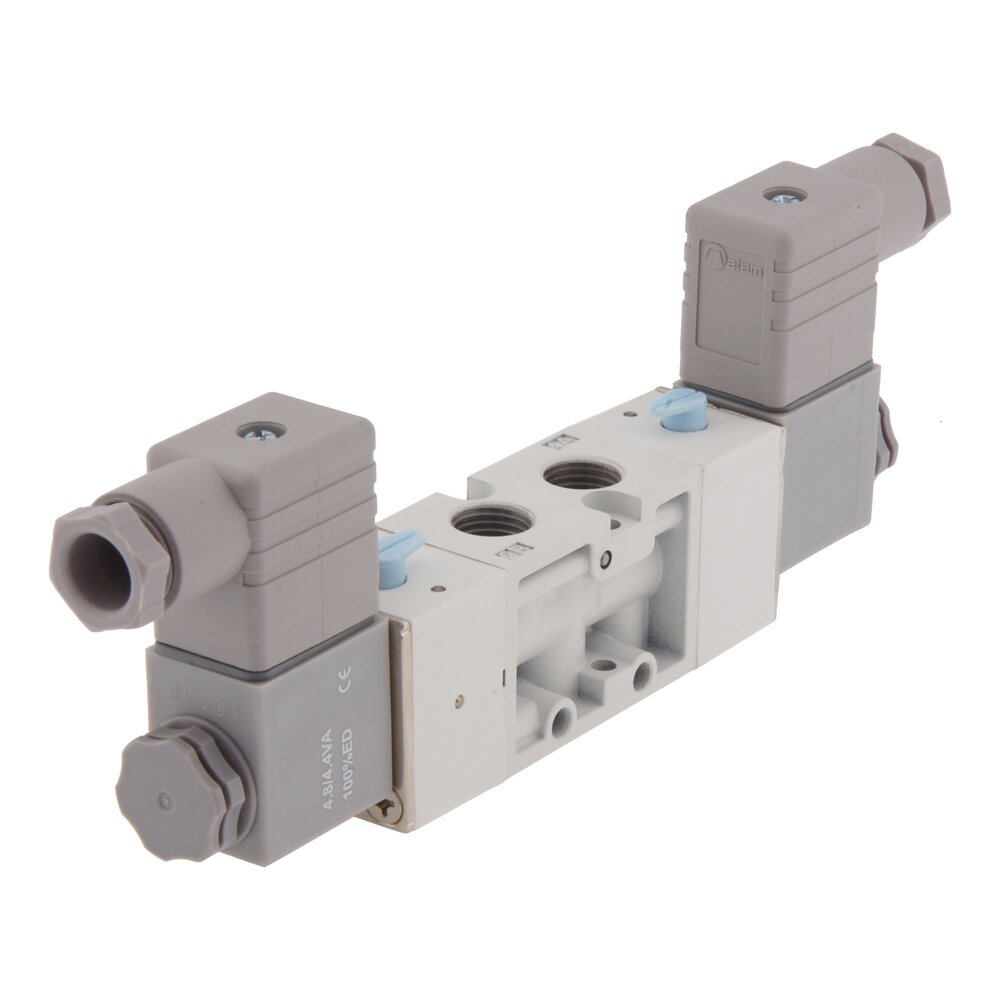

Electrovanne G1/4'' 230V AC 5/3 voies à fermeture centrale 2-8bar MVSC-260

Electrovanne G1/4'' 230V AC 5/3 voies à fermeture centrale 2-8bar MVSC-260
Electrovanne G1/4'' 230V AC 5/3 voies à fermeture centrale 2-8bar MVSC-260
L'image peut varier légèrement
Voir les spécifications pour des informations précises.
Référence : MVSC-260-4E2C-AC220-G
Marque: Mindman

Electrovanne pneumatique 5/3 voies (centre fermé) de Mindman avec orifices G1/4 pouces (filetage femelle) et bobine 230 V AC. Exploitation indirecte (pilotage interne). Les applications comprennent la commande de vérins à double effet avec des positions intermédiaires. Pression de service de 3 à 8 bars (43,5 à 116 psi). Convient uniquement pour l'air. Avec commande manuelle. Peut être monté sur un collecteur avec une alimentation centrale en air/un évent. Temps de réponse 0,04 s, valeur Kv 0,71 Nm3/h(765 Nl/min).

Bobine et connecteur DIN-B inclus

Voir tous
Prix normal
€64,43
TVA incluse
La TVA (taxe sur la valeur ajoutée) est une taxe sur les biens et services qui concerne l'Union européenne (UE). Nous, Tameson, sommes tenus par la loi de collecter la TVA pour les commandes au sein de l'UE pour les clients qui ne nous fournissent pas leur numéro de TVA.
Prix normal
€53,69
hors TVA

En stock Expédie en 26j Sur demande Sur demande
0 sont déjà dans votre panier Pour les commandes dépassant 0, prévoyez un délai supplémentaire de 26 jours. Jusqu'à 20 articles peuvent être commandés en ligne. Pour des quantités plus importantes, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison. Cet article n'est pas disponible pour une commande en ligne, veuillez nous contacter sur support@tameson.fr pour demander le délai de livraison.


Expédition vers France: €4,95
Gratuit pour les commandes > €75,00
Livraison prévue dans 27 - 30 jours ouvrables

Description
Spécifications
Téléchargements
Produits apparentés

Électrovanne pneumatique de haute qualite de Mindman. Cette vanne est à 5/3 voies, à fermeture centrale, equipee de deux bobines. La vanne est equipee d'orifices G 1/4 pouce (filetage femelle BSPP). La tension de la bobine est de 230 V AC et la puissance est de 4,9 VA. La vanne ne peut être utilisee qu'avec de l'air comprime (filtre jusqu'à 5 μm) qui n'a pas besoin d'être lubrifie. La pression de fonctionnement est de 3 à 8 bars (43,5 à 116 psi). Possibilite de montage sur collecteur avec alimentation et ventilation centralisees. Le temps de reponse est de 0,04 s. La vanne a une valeur de debit Kv de 0,71 Nm3/h(765 Nl/min). Cette vanne est equipee d'une commande manuelle. Ne jamais depasser les limites de la vanne (pression, temperature, tension, fluide, etc.). Ne pas appliquer de tension à la bobine lorsqu'elle est retiree de la valve afin d'eviter les brûlures.

Une vanne 5/3 a cinq orifices et trois positions. La position centrale (de repos) peut avoir differentes fonctions ; dans le cas d'une vanne à "centre ferme", les cinq orifices sont fermes en position centrale. Les deux autres positions sont contrôlees par leur propre bobine de solenoïde. Ces positions sont utilisees pour alimenter l'orifice A et ventiler l'orifice B, ou l'inverse. Si aucune des deux bobines n'est activee, la valve revient en position centrale (mono-stable). Ce distributeur peut par exemple être utilise pour commander un verin à double effet, avec la possibilite de bloquer le verin dans des positions intermediaires. En activant l'une des deux bobines, le cylindre peut être deplace dans deux directions. La figure ci-dessous montre un schema de la fonction du circuit d'une vanne à 5/3 voies fermee au centre.

Pour :

  • Faible resistance à l'ecoulement (Kv=0,71m3/h)
  • Fonctionnement rapide et fiable
  • Longue duree de vie (12 000 000+ cycles)
  • Faible consommation d'energie (4,9VA)
  • Conception sans entretien
  • La bobine peut être installee dans quatre directions (4 x 90°)
  • Conçu pour un montage sur collecteur

Cons :

  • Uniquement pour l'air (propre), pas pour d'autres milieux ou le vide
  • Pression minimale de 3 bar requise pour un fonctionnement correct (vanne pilotee)

Serie MVSC

La serie MVSC de Mindman se compose d'electrovannes pneumatiques à commande indirecte en configuration 3/2, 5/2 et 5/3. Les series MVSC et MVSC1 sont conçues pour être montees sur un collecteur et partagent les mêmes dimensions de montage. La serie MVSC necessite une certaine pression differentielle minimale pour fonctionner. Ils ne sont donc pas adaptes aux applications sous vide. Ils peuvent être utilises jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V DC, 230 V AC et 110 V AC et sont equipees d'une commande manuelle. Le corps est en aluminium avec un joint HNBR. Les vannes sont disponibles avec des ports BSP ou NPT. Les vannes de la serie MVSC se caracterisent par leur longevite et leur fiabilite, ainsi que par leur conception sans entretien.

Mindman est un fabricant international de composants pneumatiques de haute qualite dont la production principale se situe à Taïwan. Avec une riche histoire de production, une gamme très etendue et une production rentable de produits de haute qualite, elle est l'un des veritables leaders du marche de l'industrie pneumatique.
