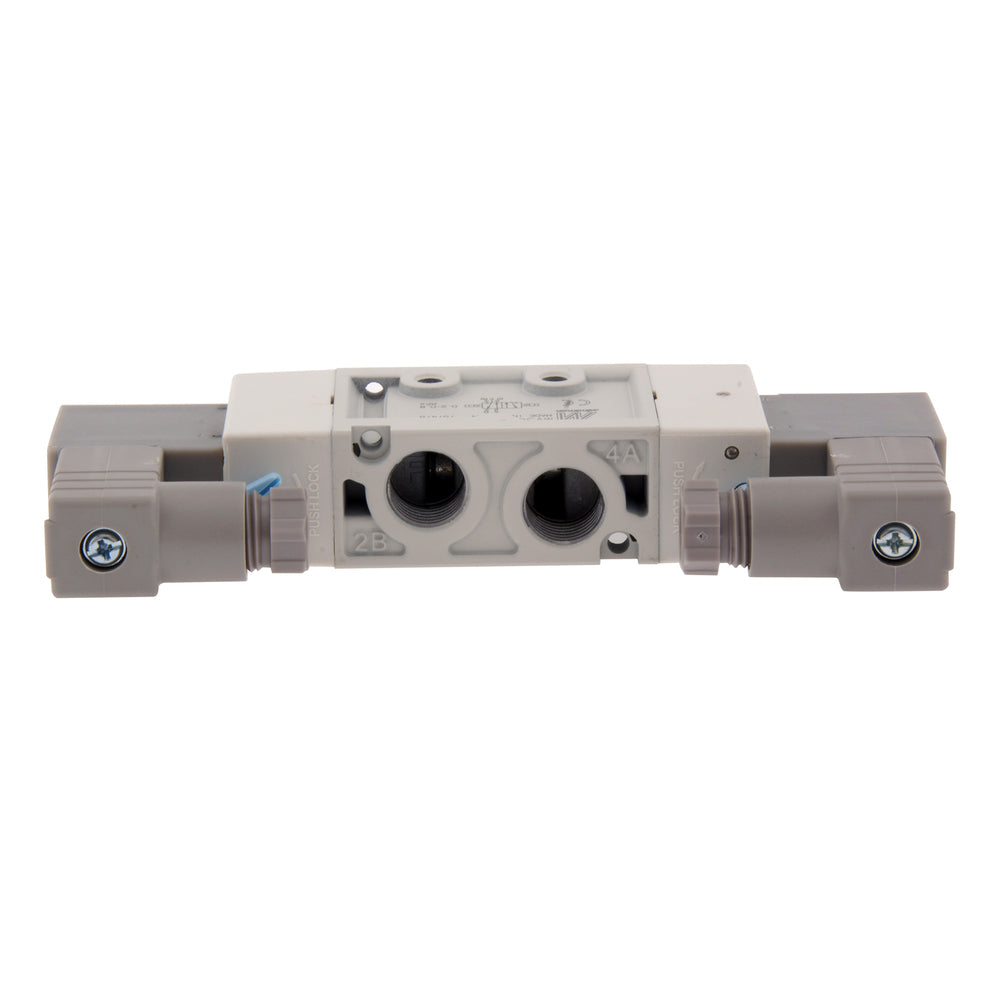

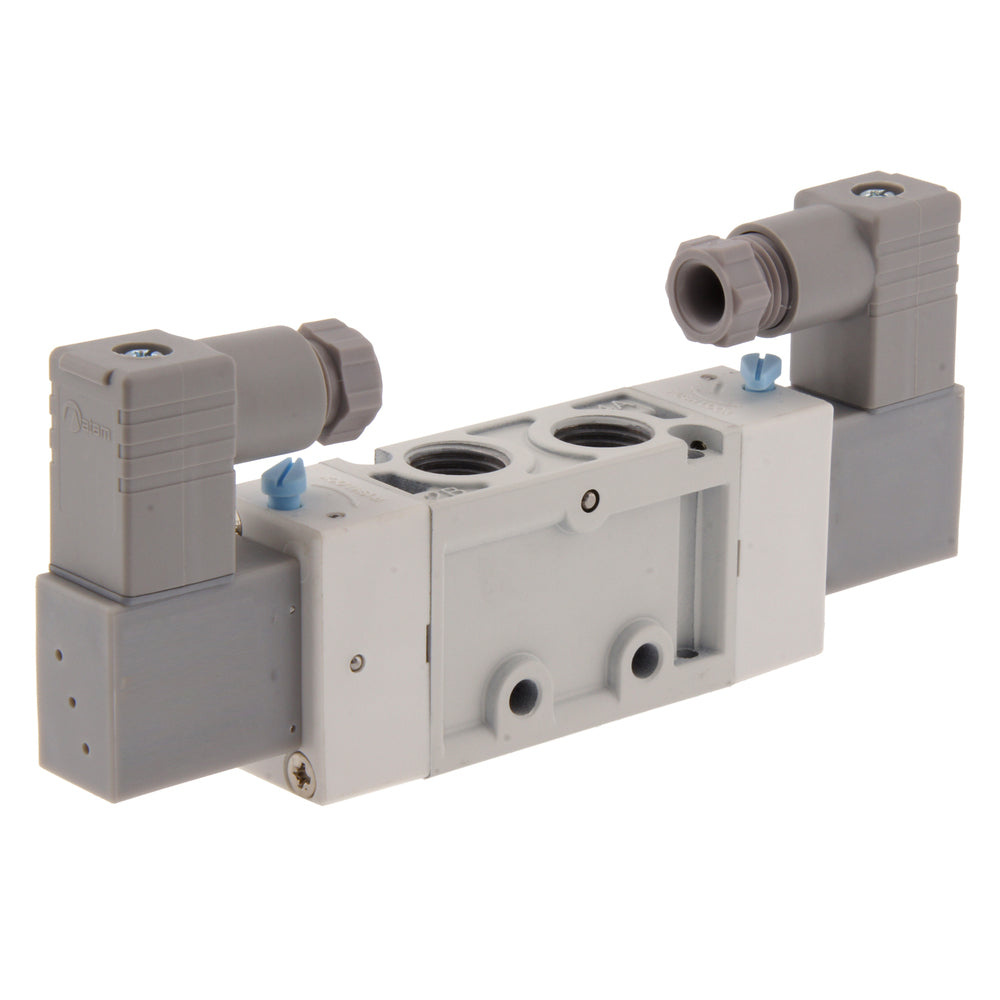

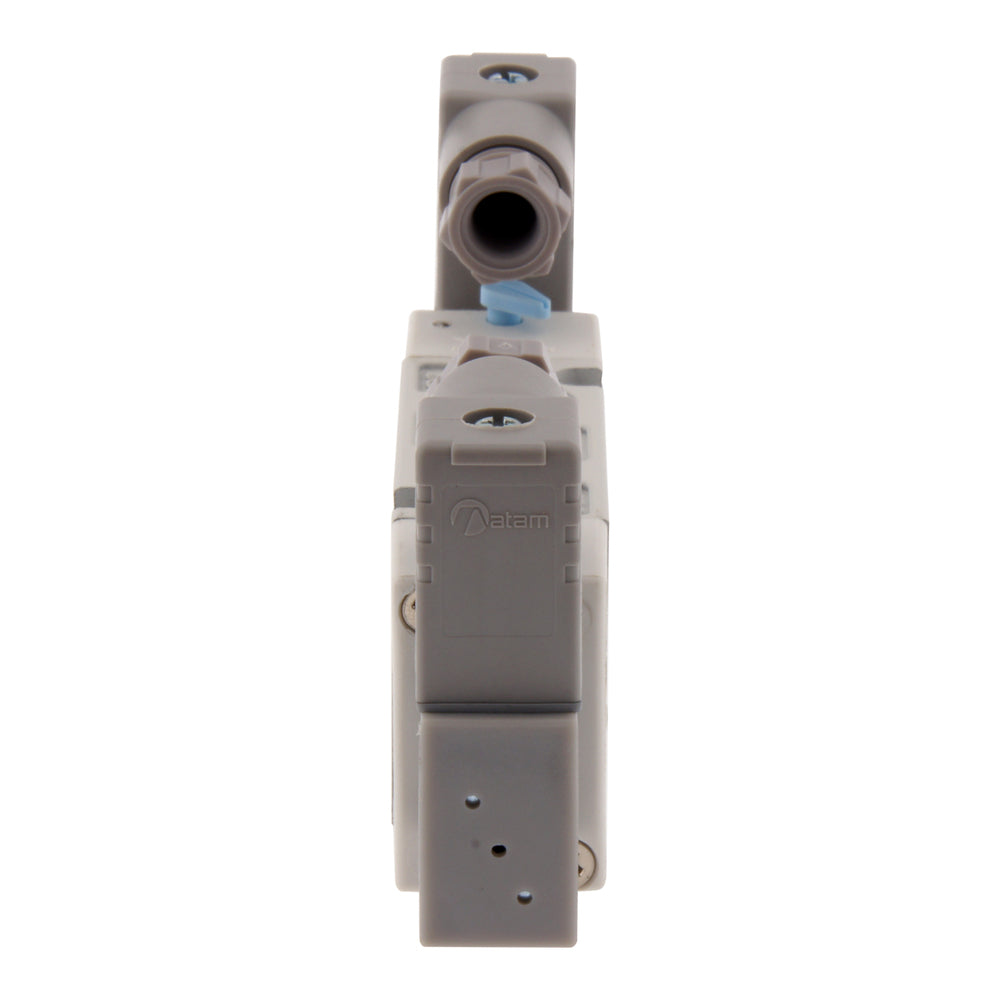

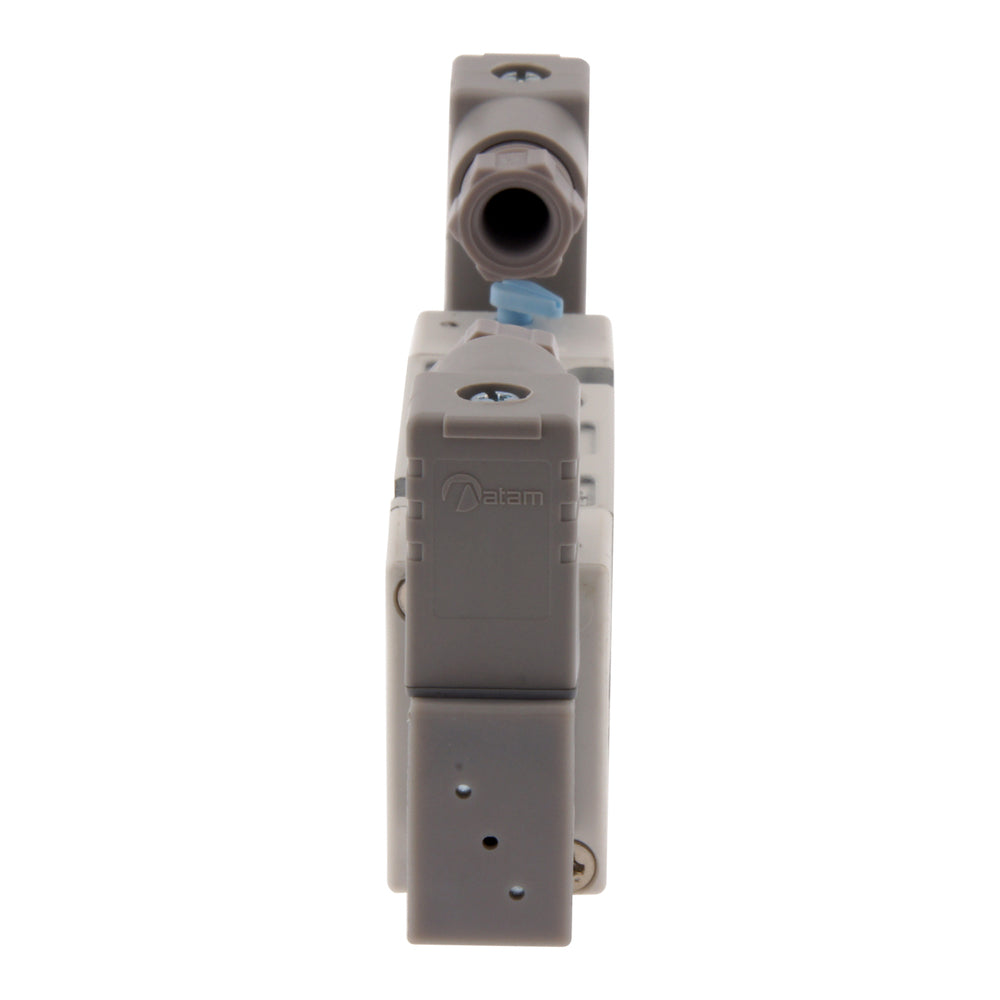

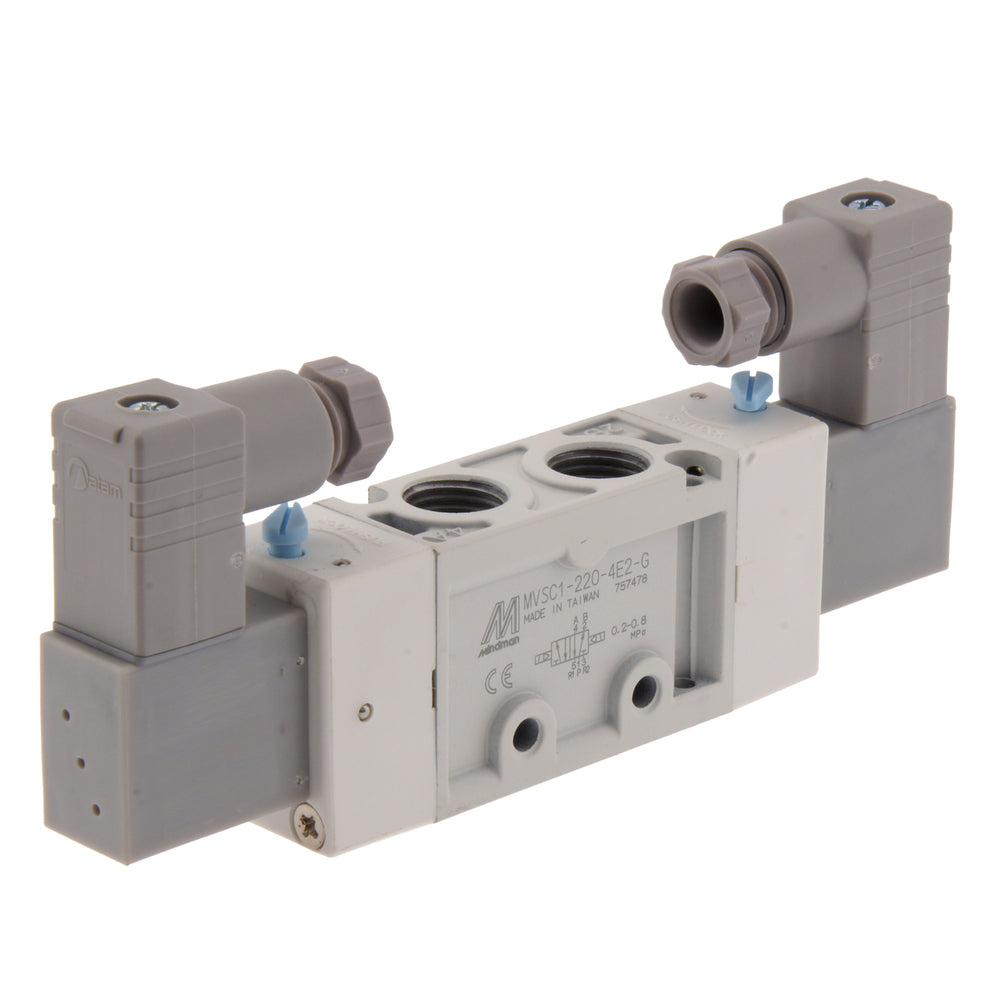

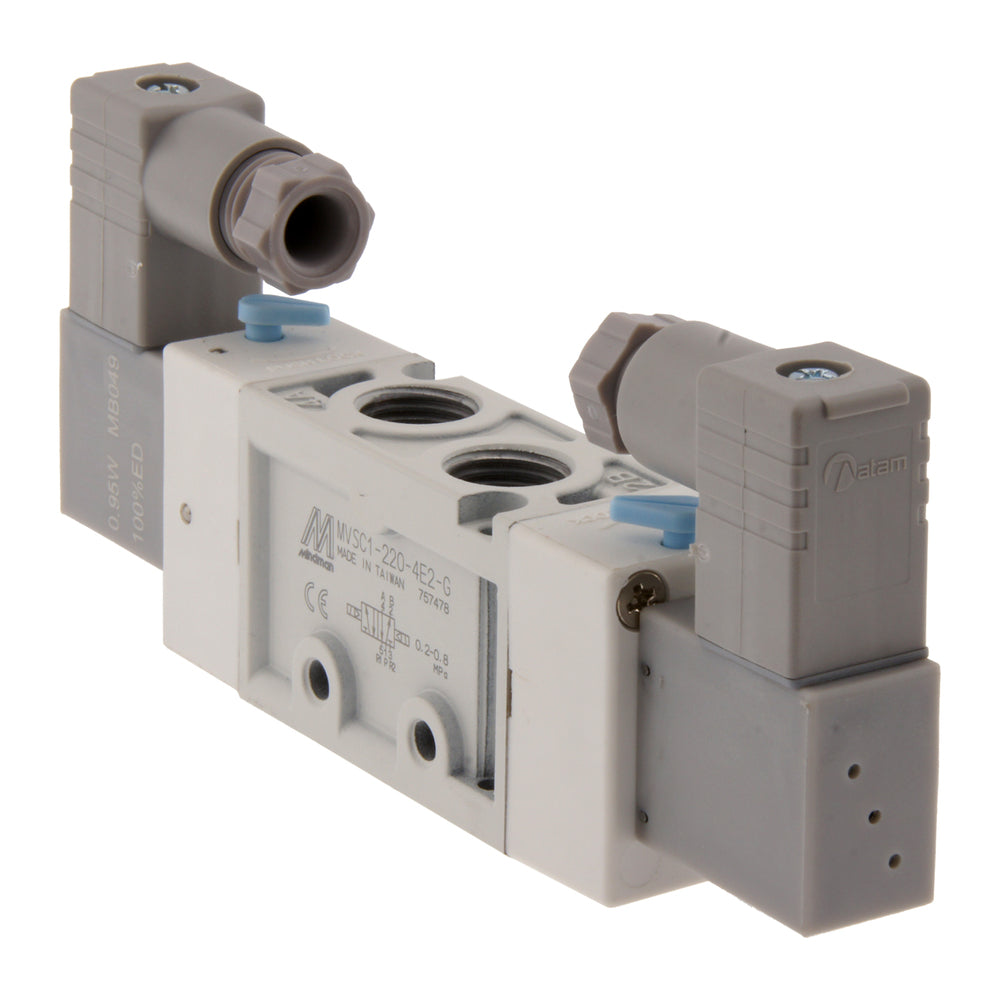

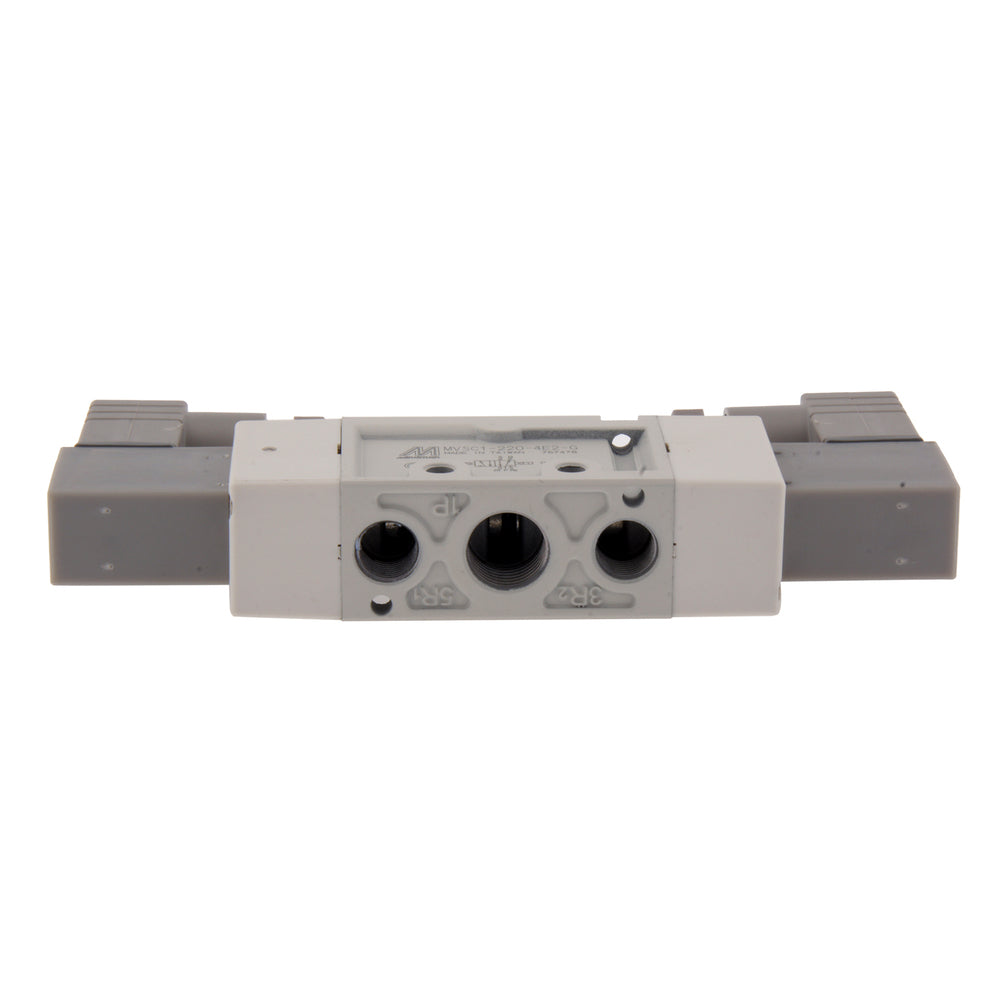

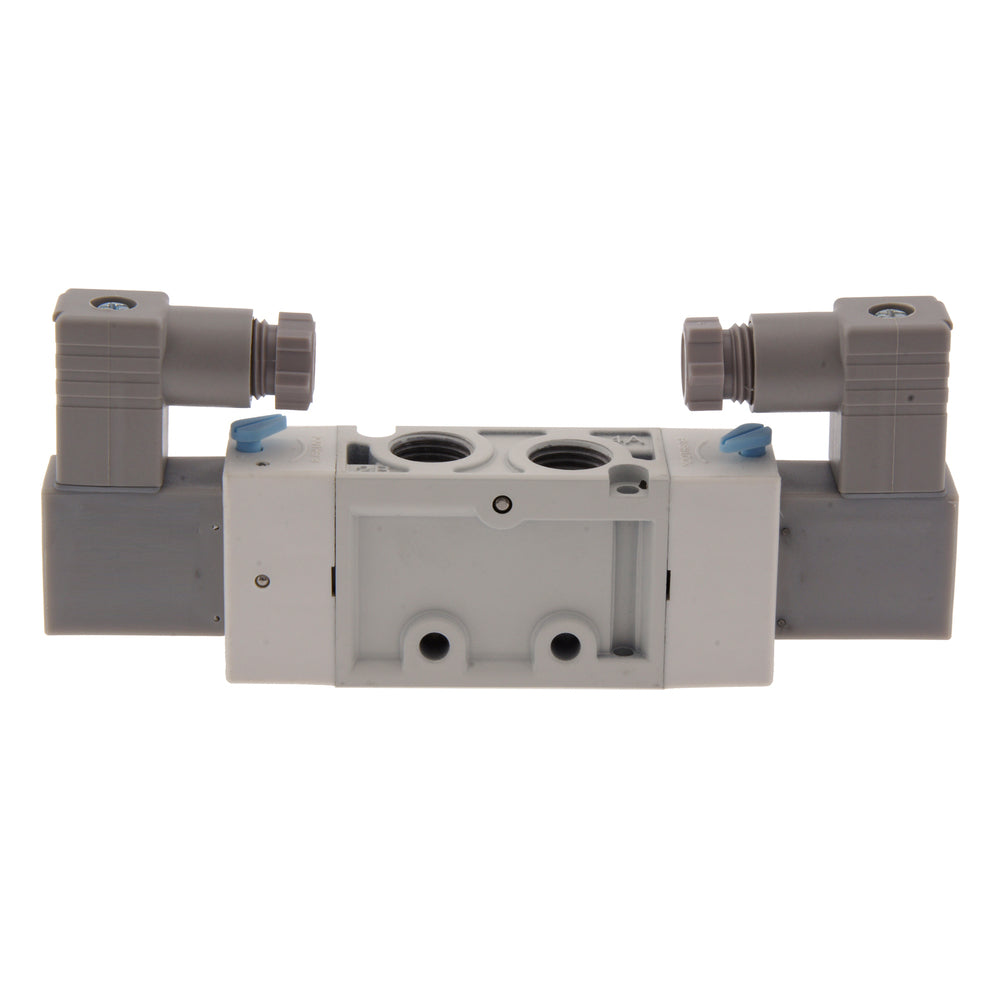

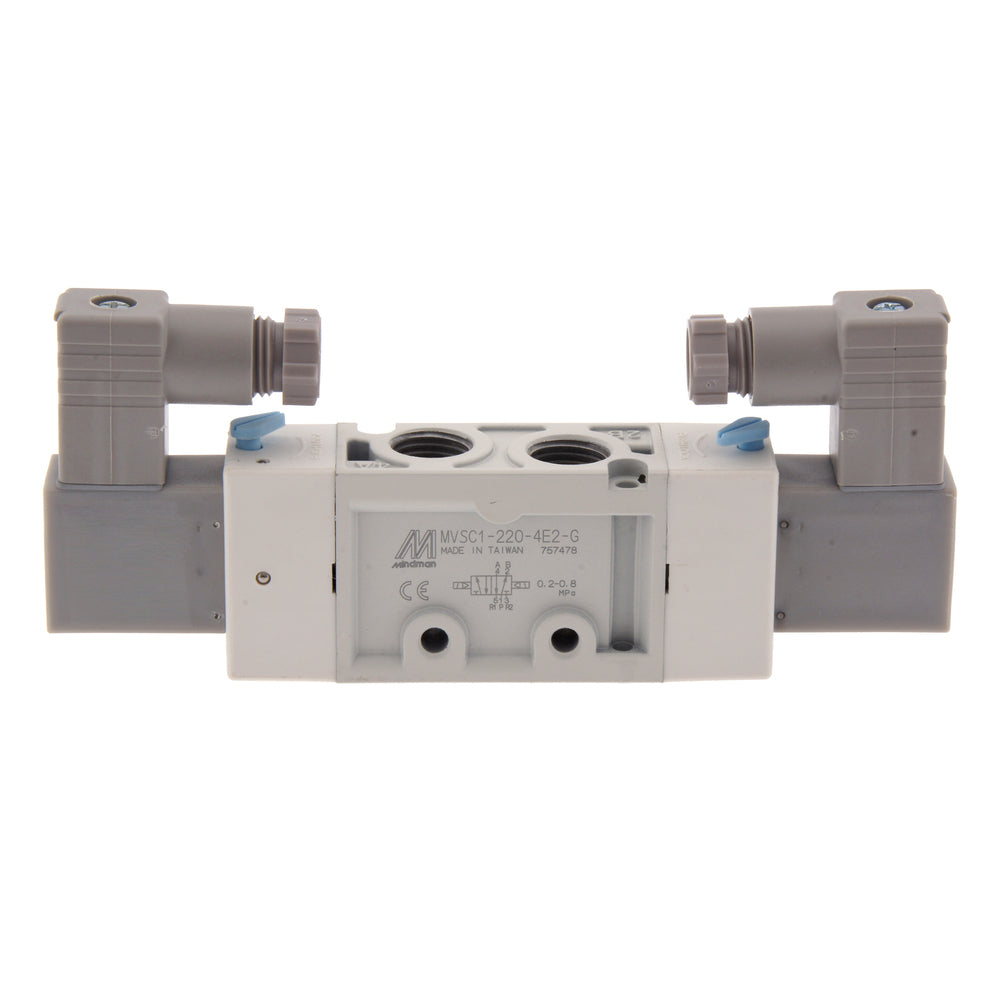

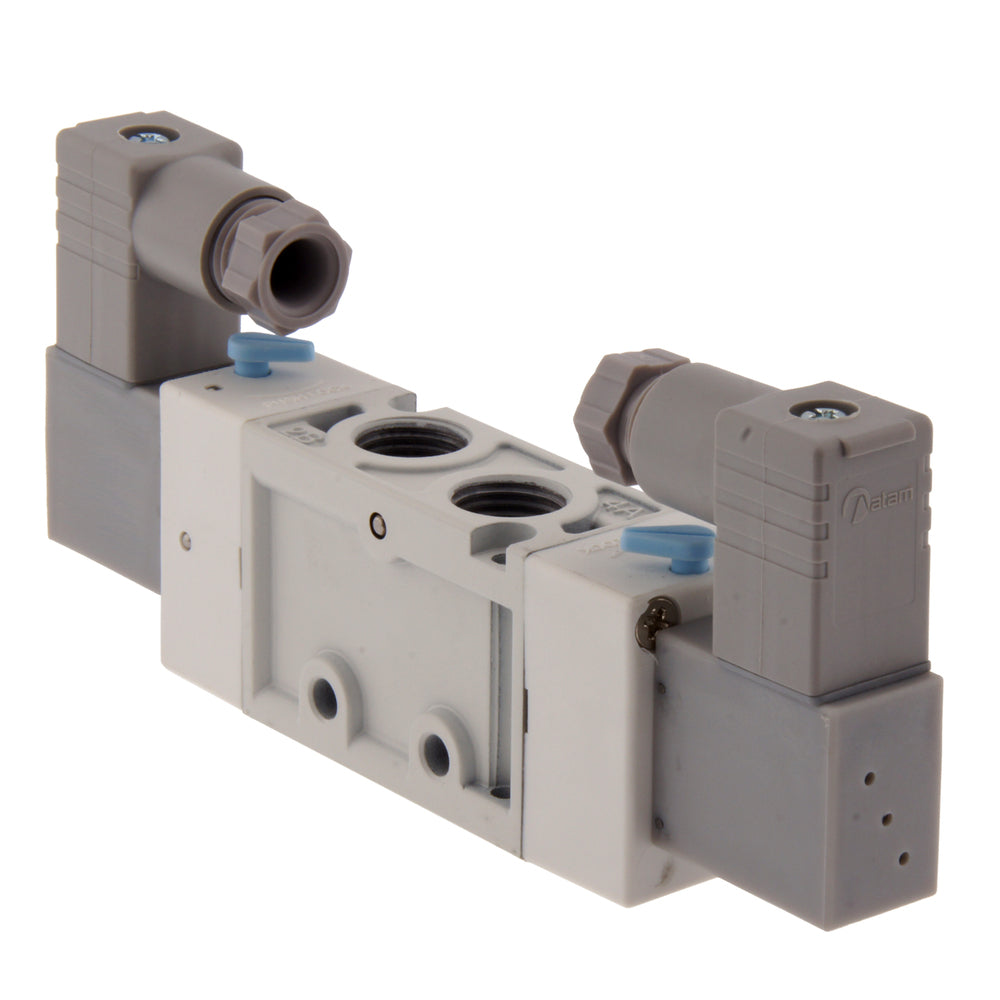

G1/4'' 230V AC 5/2-Way Bi-stable Électrovanne 2-8bar MVSC1

Electrovanne pneumatique de haute qualité de Mindman. Cette vanne est 5/2, bistable, équipée de deux bobines. La vanne est dotée de ports G 1/4 pouce (filetage femelle BSPP). La tension de la bobine est de 230 V AC et la puissance est de 1,12 VA. Veuillez noter que les orifices d'échappement ont un filetage G 1/8 pouce, ils sont plus petits que les autres orifices. La vanne ne peut fonctionner qu'avec de l'air comprimé (filtré jusqu'à 5 μm) qui n'a pas besoin d'être lubrifié. La pression de fonctionnement est de 2 à 8 bars (29 à 116 psi). Montage possible sur un collecteur avec une alimentation et un évent central. Le temps de réponse est de 0,03 s. La vanne a une valeur de débit Kv de 0,8 Nm3/h (862 Nl/min). Cette vanne est équipée d'une commande manuelle. Ne jamais dépasser les limites de la valve (pression, température, tension, média, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retirée de la valve afin d'éviter les brûlures.

Une vanne à 5/2 voies a cinq orifices et deux états. Deux orifices (A et B) sont reliés à un composant contrôlé, par exemple un vérin à double effet. Un port est utilisé pour fournir de l'air sous pression (port P), les deux autres ports sont des échappements (ports S et R) et sont connectés respectivement aux ports B et A. En changeant d'état, soit le port A est pressurisé et le port B ventilé, soit le port A est ventilé et le port B pressurisé. Si le distributeur est utilisé pour commander un vérin à double effet, un état du distributeur est utilisé pour déplacer le vérin dans une direction, et l'autre état est utilisé pour déplacer le vérin dans la direction opposée.Ce distributeur est à simple effet, ce qui signifie que le distributeur est commandé par un solénoïde et revient en position de repos grâce à un ressort. Si le solénoïde n'est pas activé, la vanne revient en position de repos (quadrant droit).

Pour :

• Faible résistance au débit (Kv=0.8^m3/h)
• Un fonctionnement rapide et fiable
• Longue durée de vie (12.000.000+ cycles)
• Faible consommation d'énergie (1,12VA)
• Conception sans entretien
• La bobine peut être installée dans quatre directions (4 x 90°)
• Conçu pour le montage sur collecteur

Cons :

• Uniquement pour l'air (propre), pas pour les autres médias ou le vide.
• Pression minimale de 2 bar nécessaire pour un bon fonctionnement (vanne pilotée)

Série MVSC1

La série Mindman MVSC1 se compose d'électrovannes pneumatiques compactes à commande indirecte en configuration 3/2, 5/2 et 5/3 voies. Les séries MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La série MVSC1 nécessite une certaine pression différentielle minimale pour fonctionner. Par conséquent, ils ne sont pas adaptés aux applications sous vide. Ils peuvent être utilisés jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont équipées d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la série MVSC1 se caractérisent par un service long et fiable et une conception sans entretien.

Mindman est un fabricant international de composants pneumatiques de haute qualité dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualité, ils sont l'un des véritables leaders du marché de l'industrie pneumatique.
