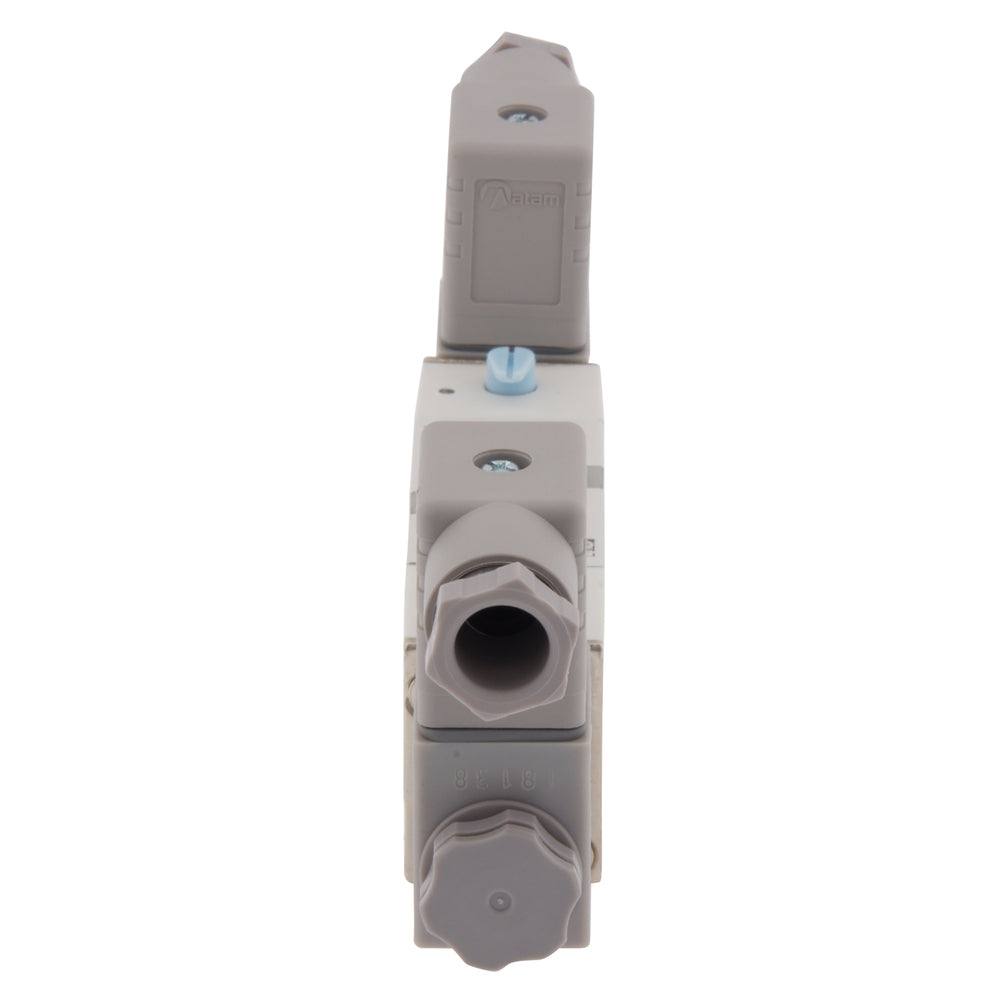

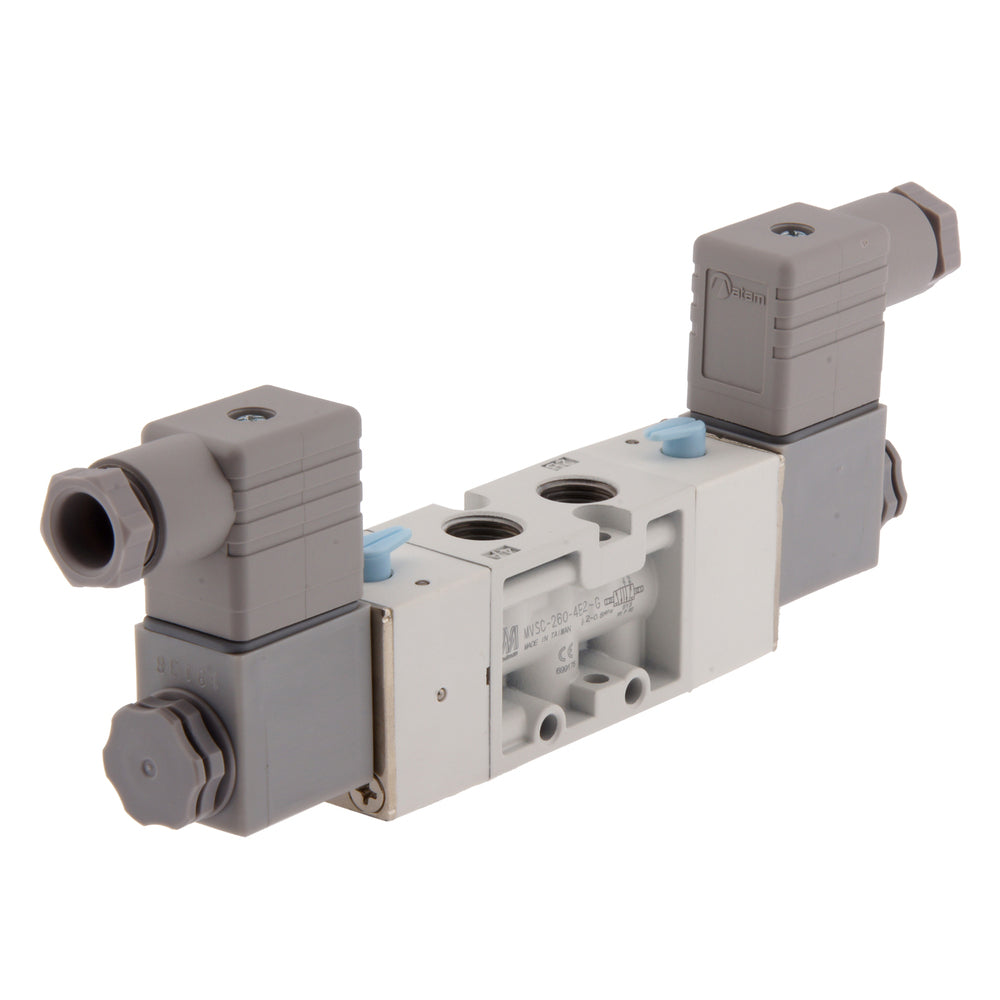

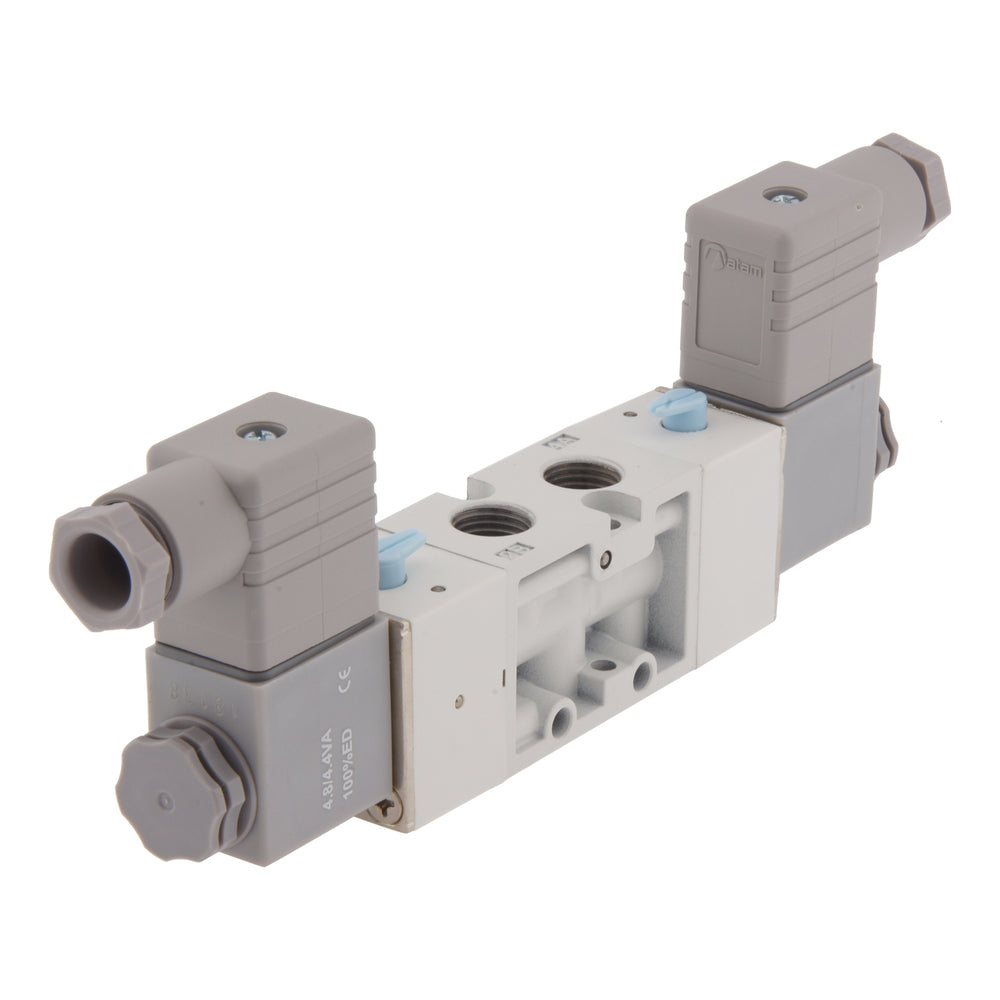

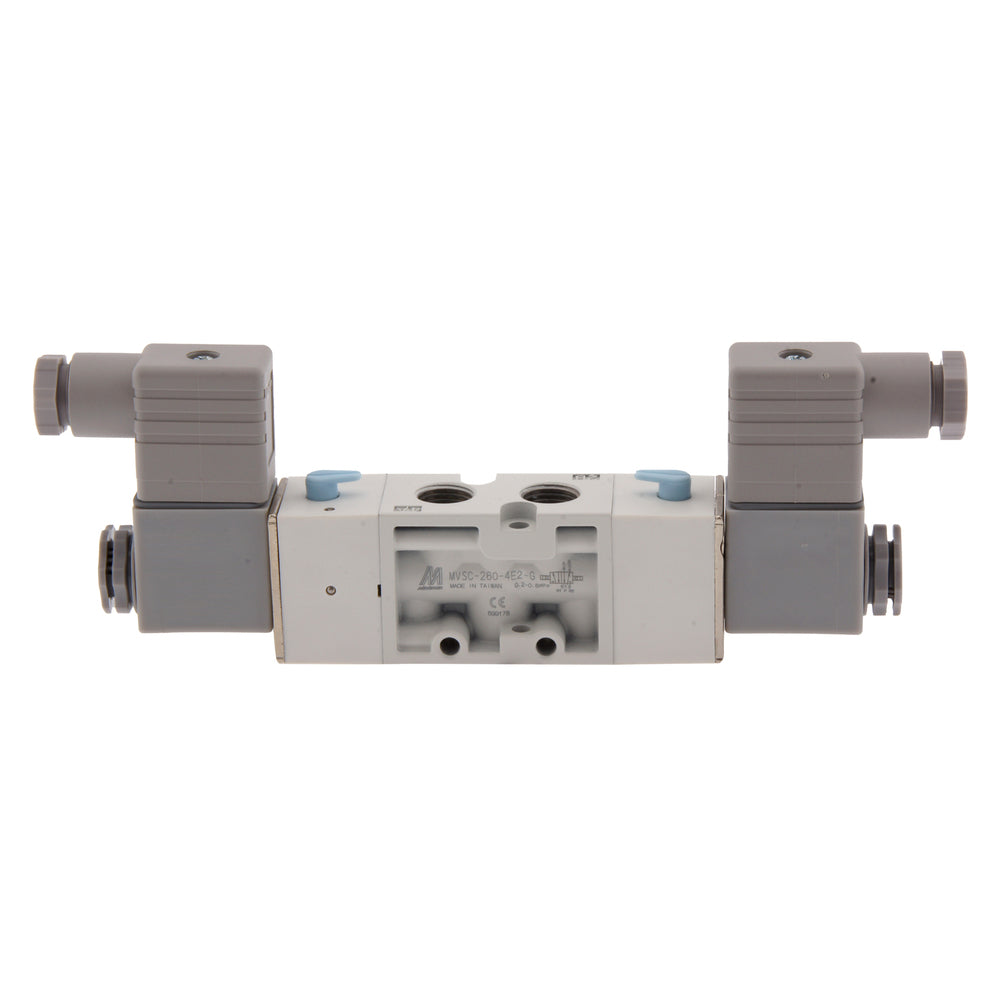

G1/4'' 230V AC 5/2-Way Bi-stable Électrovanne 2-8bar MVSC
Electrovanne pneumatique 5/2 (bistable) de Mindman avec des orifices G1/4 pouce (filetage femelle), des orifices d'échappement G 1/8 pouce et des bobines 230 V AC. Exploitation indirecte (pilotée en interne). Les applications comprennent la commande d'un vérin à double effet ou d'un actionneur pneumatique. Pression de fonctionnement de 2 à 8 bars (29 à 116 psi). Ne convient que pour l'air. Avec commande manuelle de secours. Peut être monté sur le collecteur avec l'alimentation/évacuation d'air central. Temps de réponse 0,03 s, valeur Kv 0,8 Nm3/h (862 Nl/min).
Bobine et connecteur DIN-B inclus
- Prix normal
- €53,74
- Prix normal
- €44,78
Description
Electrovanne pneumatique de haute qualite de Mindman. Cette vanne est 5/2, bistable, equipee de deux bobines. La vanne est dotee de ports G 1/4 pouce (filetage femelle BSPP). La tension de la bobine est de 230 V CA et la puissance est de 4,9 VA. Veuillez noter que les orifices d'echappement ont un filetage G 1/8 pouce, ils sont plus petits que les autres orifices. La vanne ne peut fonctionner qu'avec de l'air comprime (filtre jusqu'à 5 μm) qui n'a pas besoin d'être lubrifie. La pression de fonctionnement est de 2 à 8 bars (29 à 116 psi). Montage possible sur un collecteur avec une alimentation et un event central. Le temps de reponse est de 0,03 s. La vanne a une valeur de debit Kv de 0,8 Nm3/h (862 Nl/min). Cette vanne est equipee d'une commande manuelle. Ne jamais depasser les limites de la valve (pression, temperature, tension, media, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retiree de la valve afin d'eviter les brûlures.
Une vanne à 5/2 voies a cinq orifices et deux etats. Deux orifices (A et B) sont relies à un composant contrôle, par exemple un verin à double effet. Un port est utilise pour fournir de l'air sous pression (port P), les deux autres ports sont des echappements (ports S et R) et sont connectes respectivement aux ports B et A. En changeant d'etat, soit le port A est pressurise et le port B ventile, soit le port A est ventile et le port B pressurise. Si le distributeur est utilise pour commander un verin à double effet, un etat du distributeur est utilise pour deplacer le verin dans une direction, et l'autre etat est utilise pour deplacer le verin dans la direction opposee.Ce distributeur est à simple effet, ce qui signifie que le distributeur est commande par un solenoïde et revient en position de repos grâce à un ressort. Si le solenoïde n'est pas active, la vanne revient en position de repos (quadrant droit).
Pour :
- Faible resistance au debit (Kv=0.8m3/h)
- Un fonctionnement rapide et fiable
- Longue duree de vie (12.000.000+ cycles)
- Faible consommation d'energie (4,9VA)
- Conception sans entretien
- La bobine peut être installee dans quatre directions (4 x 90°)
- Conçu pour le montage sur collecteur
Cons :
- Uniquement pour l'air (propre), pas pour les autres medias ou le vide.
- Pression minimale de 2 bar necessaire pour un bon fonctionnement (vanne pilotee)
Serie MVSC
La serie Mindman MVSC se compose d'electrovannes pneumatiques à commande indirecte en configuration 3/2, 5/2 et 5/3. Les series MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La serie MVSC necessite une certaine pression differentielle minimale pour fonctionner. Par consequent, ils ne sont pas adaptes aux applications sous vide. Ils peuvent être utilises jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont equipees d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la serie MVSC se caracterisent par un service long et fiable et une conception sans entretien.
Mindman est un fabricant international de composants pneumatiques de haute qualite dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualite, ils sont l'un des veritables leaders du marche de l'industrie pneumatique.
