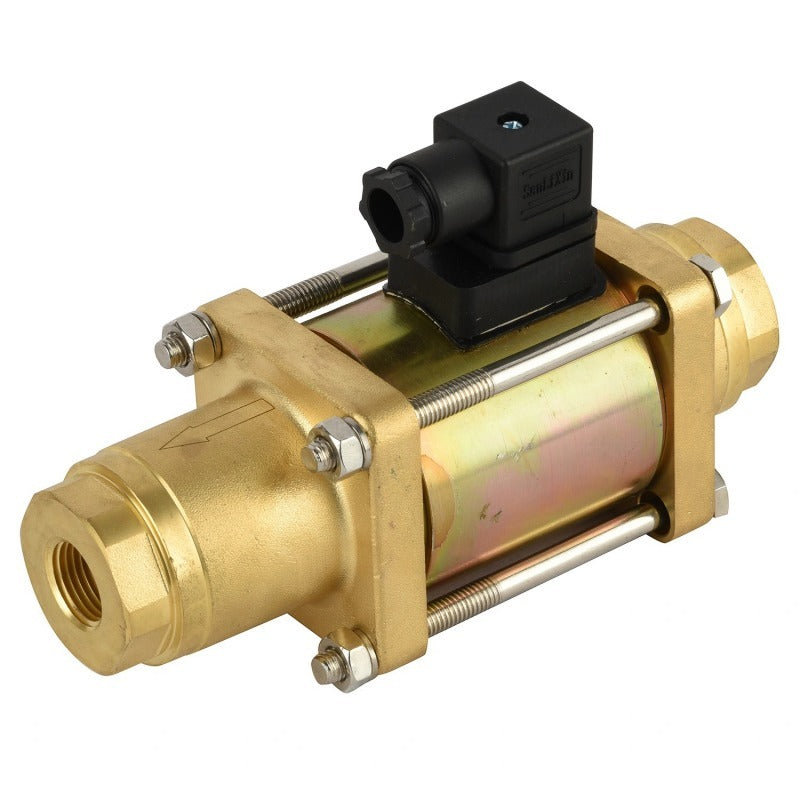

G1'' 230V AC Electrovanne coaxiale en laiton EPDM 0 - 64bar
JP Fluid control Electrovanne coaxiale 2/2 voies (type CX-DA) avec filetage G 1 pouce et bobine 230 V AC. La fonction du circuit de l'électrovanne est normalement fermée et à fonctionnement direct, de sorte qu'aucun différentiel de pression n'est nécessaire. Convient pour une température maximale du fluide de 120 °C (248 °F) et une plage de pression de 0 à 64 bar (0 à 928 psi). Boîtier en laiton avec joint en caoutchouc éthylène-propylène-diène (EPDM) et un orifice de 25 mm. La valeur Kv est de 11,23 m3/h (187,2 l/min à dp=1 bar d'eau).
- Prix normal
- €649,88
- Prix normal
- €541,57
Description
Il s'agit d'une électrovanne coaxiale 2/2 voies à commande directe JP Fluid control avec filetage G 1 pouce et bobine 230 V AC. Les parties en contact avec le fluide sont en laiton avec un joint en caoutchouc éthylène-propylène-diène (EPDM) et un orifice de 10,5 mm (environ 3/8 pouce). La fonction du circuit de l'électrovanne est normalement fermée, ce qui signifie que la vanne s'ouvre lorsqu'une tension est appliquée.
La vanne est adaptée à des pressions de 0 à 64 bars (0 à 928 psi) et à une température maximale de 120 °C (248 °F). La vanne est résistante à la contre-pression jusqu'à 16 bar (232 psi), ce qui signifie que la vanne reste fermée lorsqu'une pression est appliquée sur l'orifice de sortie. La vanne a une valeur Kv de 11,23 m3/h, ce qui se traduit par un débit de 187,2 l/min à une pression différentielle de 1 bar (pour l'eau). En unités impériales : Cv = 12.98, ce qui signifie 12.98 GPM @ 1 psi de chute de pression. Pour les applications simples, il suffit souvent de sélectionner une vanne en fonction de la taille du filetage et du diamètre de l'orifice. Pour un dimensionnement plus précis, utilisez la valeur Kv avec notre calculateur de dimensionnement de vanne facile à utiliser.
Le boîtier en laiton est durable, adapté aux fluides neutres et résistant à de nombreux produits chimiques. Le joint EPDM (caoutchouc éthylène-propylène-diène monomère) convient aux fluides neutres et à de nombreux produits chimiques, mais il résiste mal aux huiles et aux graisses. Consultez notre tableau de résistance chimique pour vérifier la compatibilité du boîtier et des joints avec le fluide. La vanne a un indice IP65 si elle est correctement connectée.
Pour :
- Convient aux fluides très visqueux jusqu'à 500 centistokes (0,005 ft2/s).
- Supporte des pressions jusqu'à 64 bar (928 psi) et des contre-pressions jusqu'à 16 bar (232 psi)
- Manipule les médias légèrement contaminés et abrasifs
- Débit élevé (Kv=11.23 (Cv = 12.98)) grâce à un passage relativement libre.
- Convient pour les différentiels de basse pression et les vacuums grossiers
- Les électrovannes coaxiales réagissent très rapidement (<200 ms) par rapport aux électrovannes classiques.
- Livré avec bobine et connecteur
- Bonne protection contre l'environnement grâce à l'indice IP65
Cons :
- Les électrovannes coaxiales ont une puissance nominale élevée et la bobine peut devenir chaude. Un environnement d'installation bien ventilé est recommandé pour dissiper la chaleur.
- La valve est relativement lourde (7,8 kg).
- La bobine ne peut pas être remplacée séparément
Série CX-DA
Les vannes CX sont des électrovannes coaxiales 2/2 à action directe, à action rapide et normalement fermée. Elles sont utilisées dans des situations où les électrovannes ordinaires ne suffisent pas, comme dans le cas de milieux visqueux, abrasifs ou contaminés. Disponible en laiton et en acier inoxydable avec différents matériaux d'étanchéité et tensions. Les vannes sont disponibles sur demande avec des filetages BSP ou NPT.
