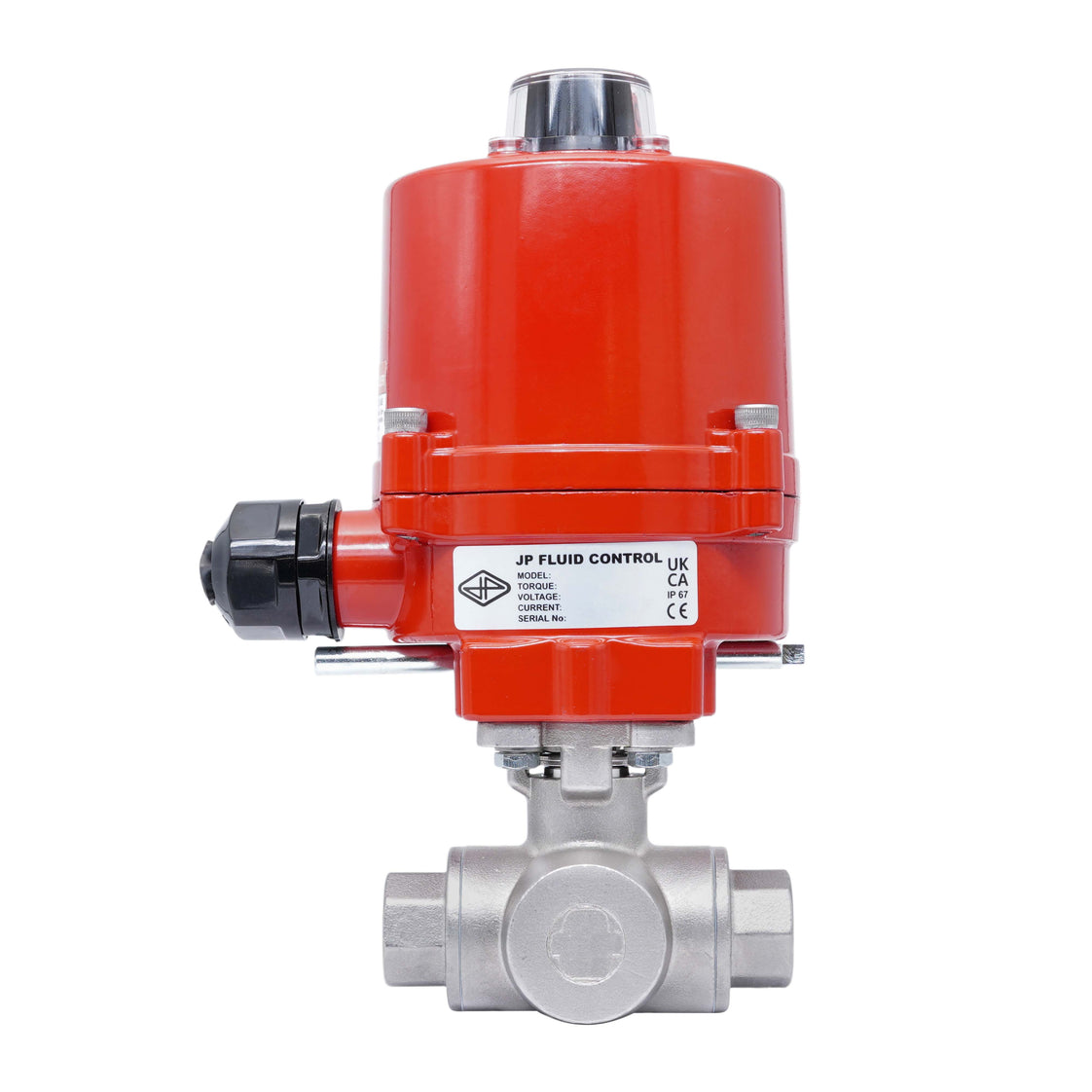

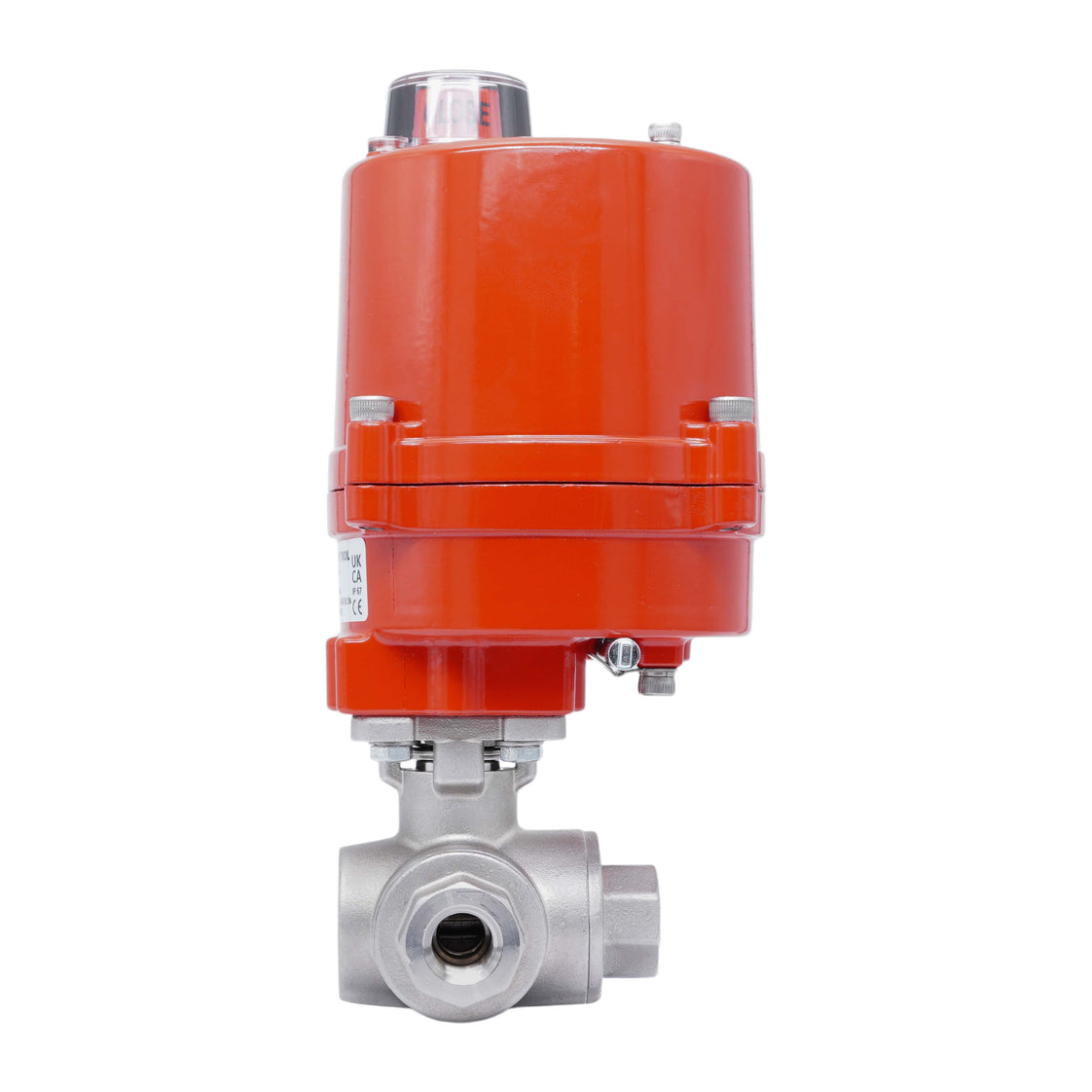

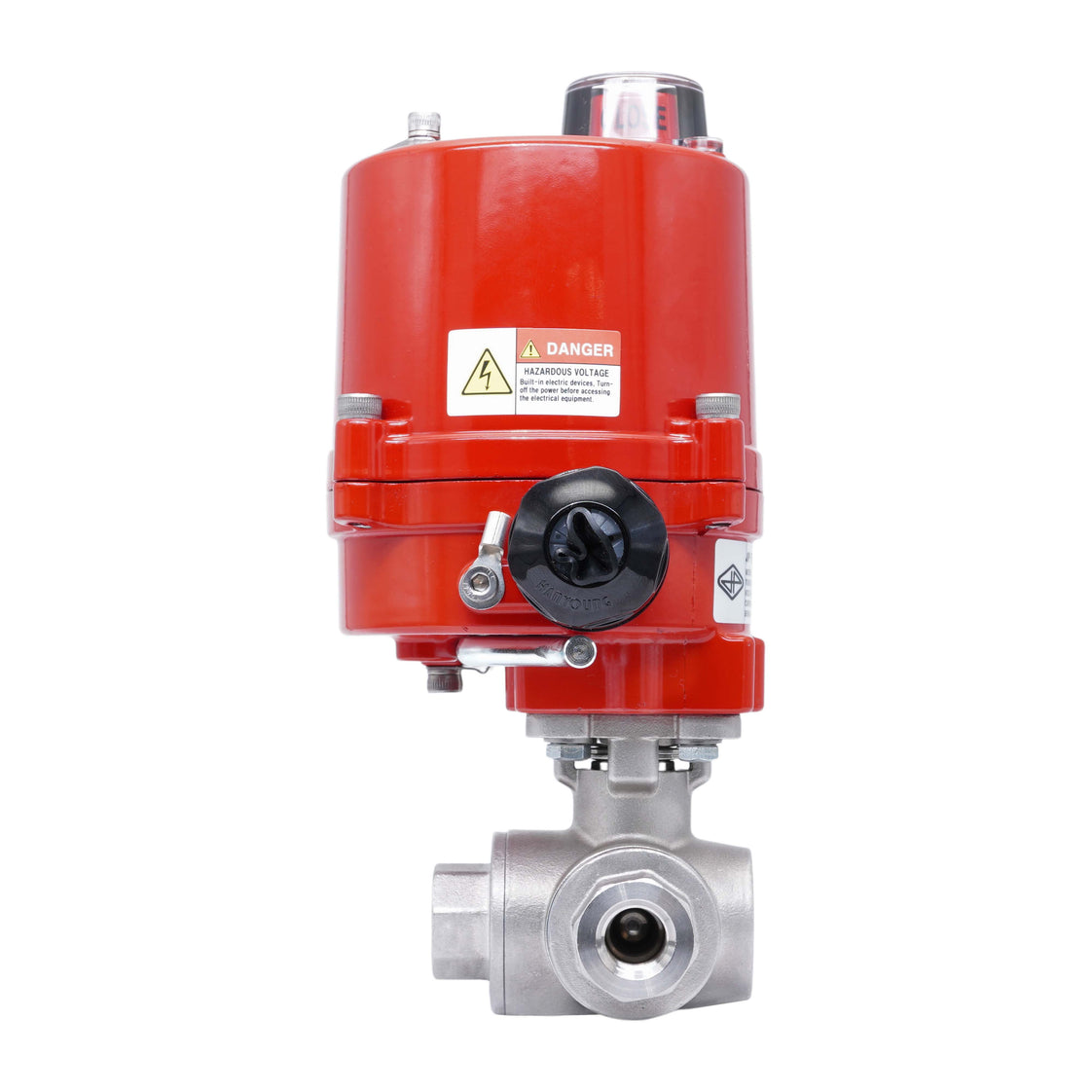

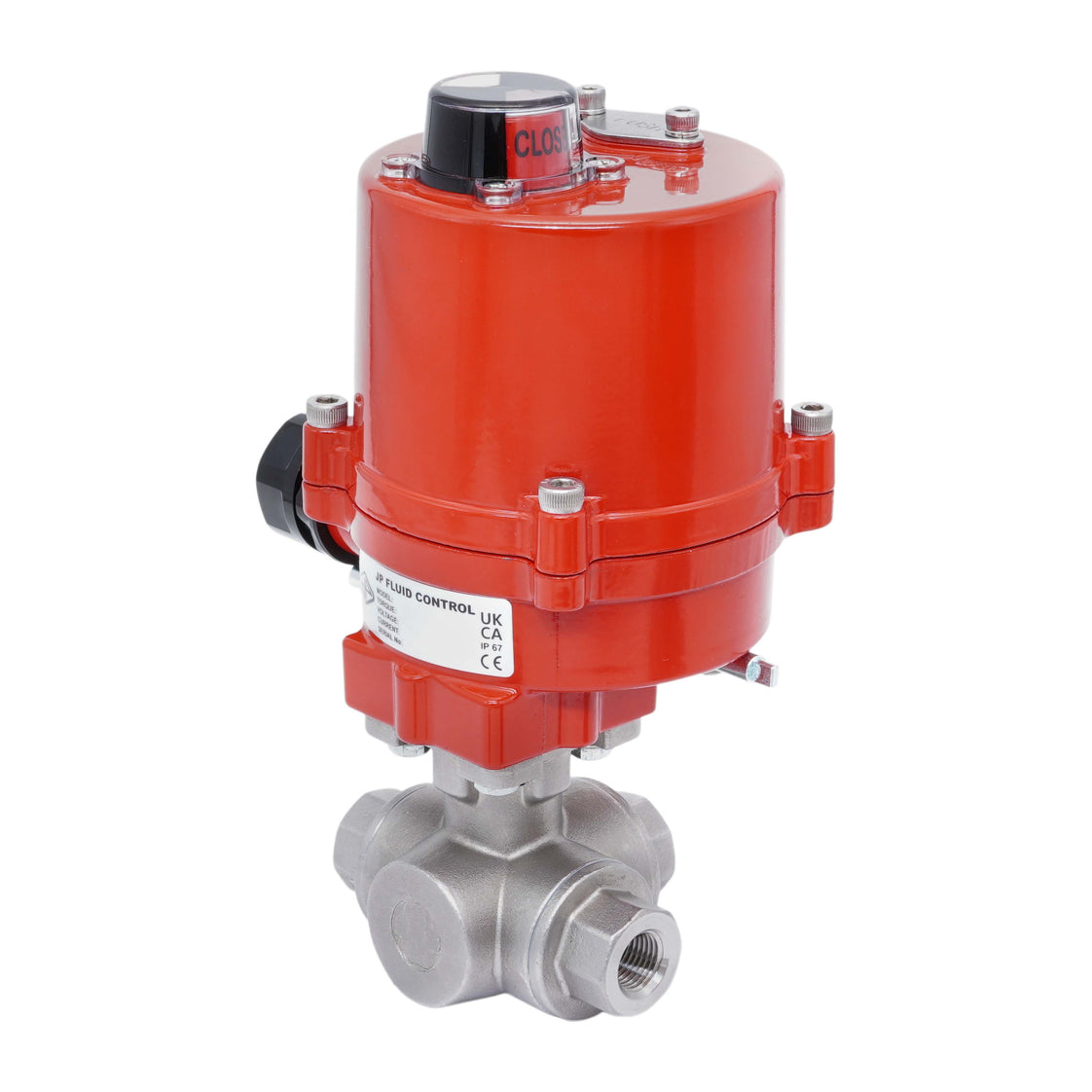

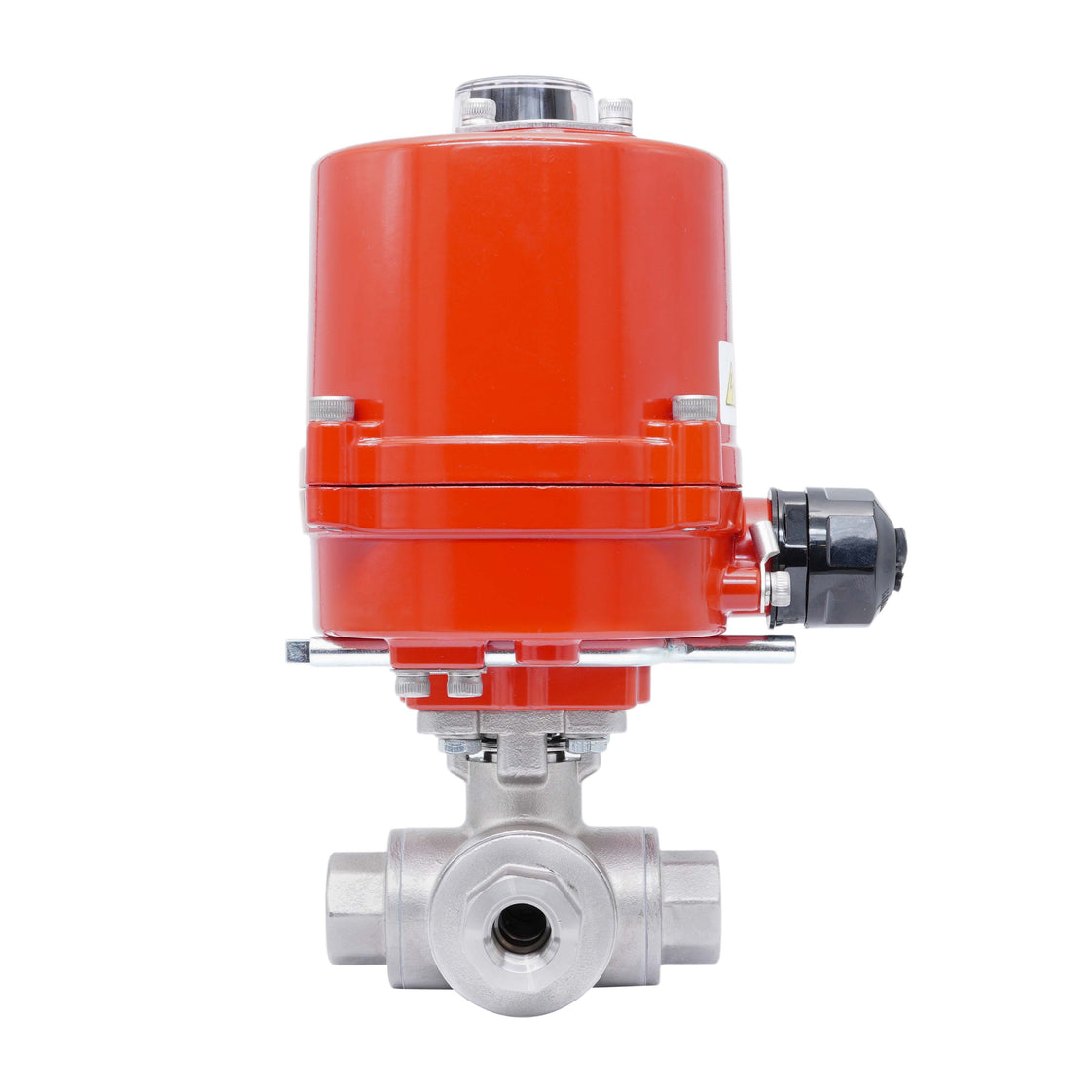

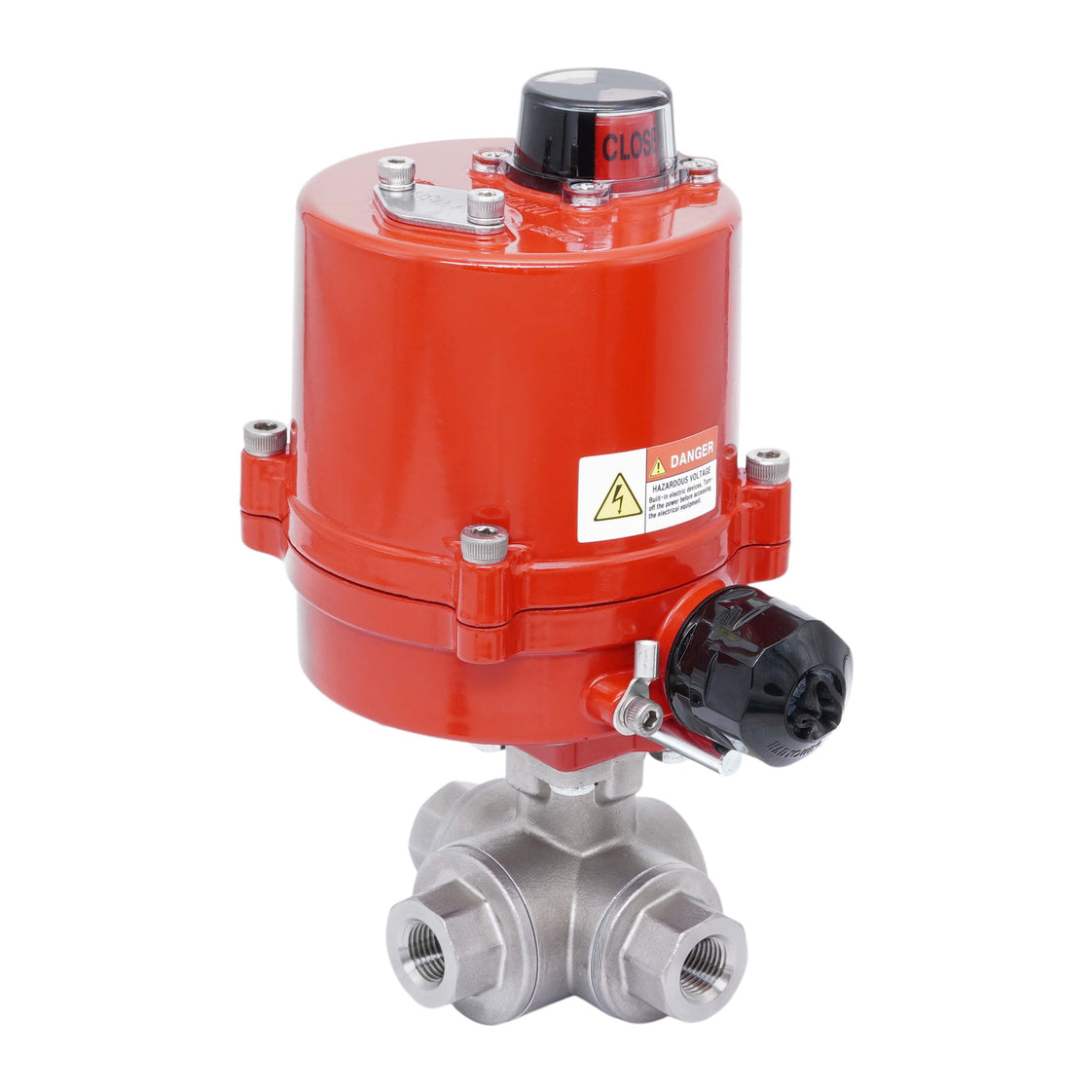

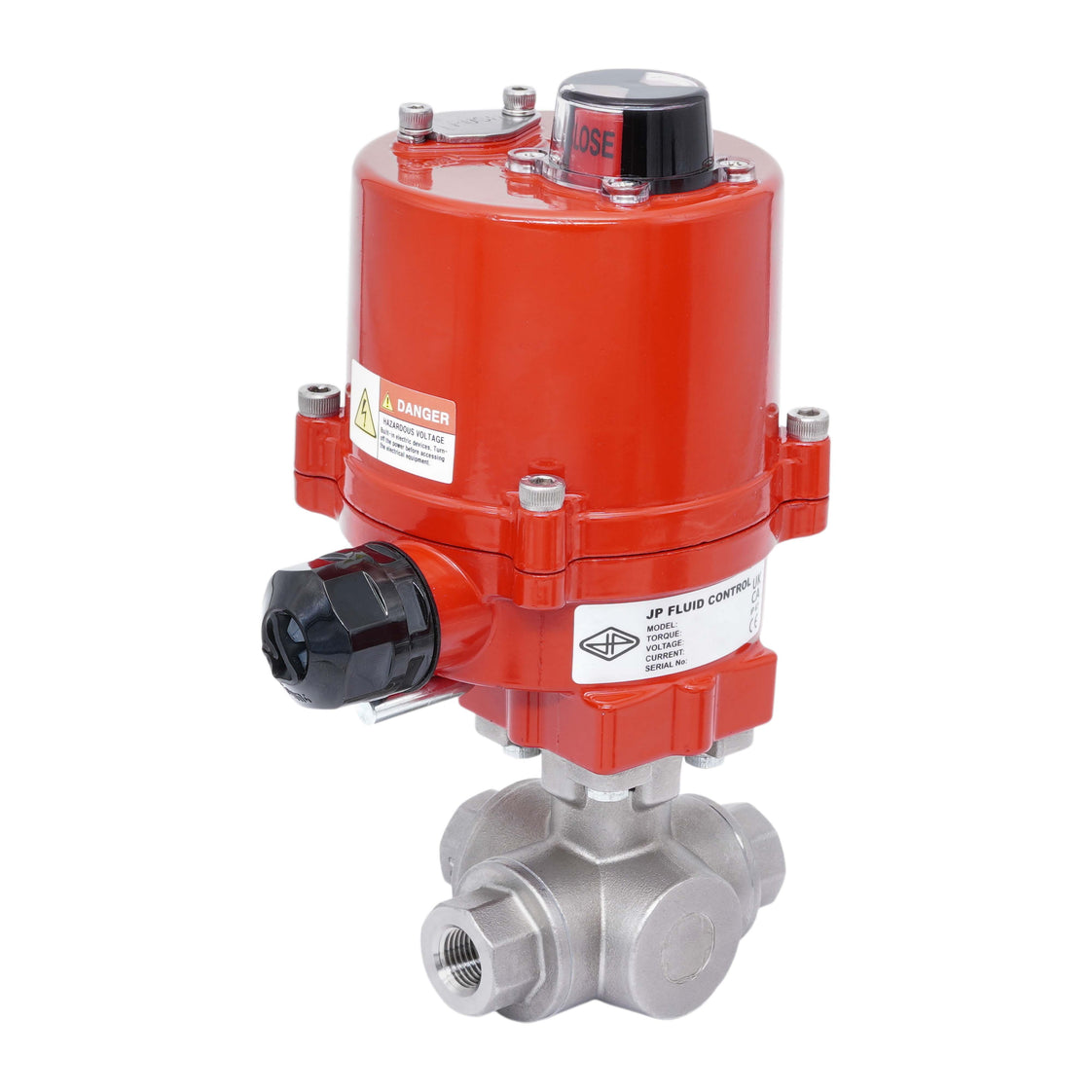

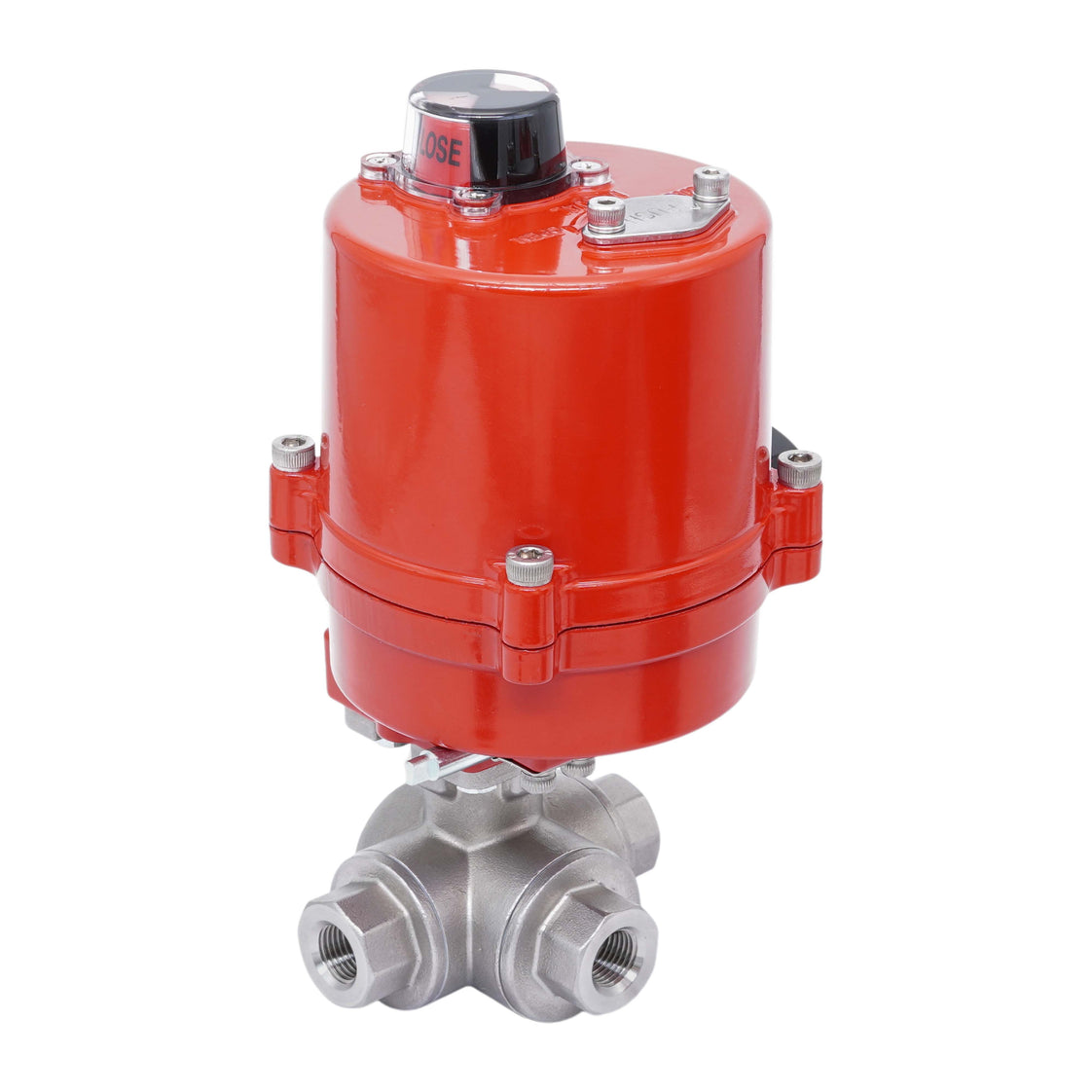

Rp 1/2'' Vanne à Bille 3 Voies T-Port en Acier Inoxydable avec Actionneur Électrique 24 V AC

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille 3 voies TamesonPRO. La vanne possède des raccords filetés Rp 1/2'' (taraudé femelle, BSPT). Le corps de la vanne est en acier inoxydable avec une bille en acier inoxydable et un joint en PTFE. L'actionneur dispose d'un boîtier robuste en aluminium (IP67, à condition qu'un câble approprié soit connecté) et délivre un couple maximal de 40 Nm. La vanne tourne de 0 à 90 degrés en 8 secondes. Lorsque la bille atteint une position finale, le moteur électrique s'arrête et aucune énergie n'est consommée. L'actionneur est équipé de deux fins de course supplémentaires pour le signal de retour de position. Les fins de course sont positionnés à 0 et 90 degrés. Si nécessaire, la position angulaire des interrupteurs peut être ajustée par l'utilisateur. Un indicateur mécanique sur le dessus de l'actionneur montre la position de la vanne. L'actionneur est équipé d'une commande manuelle de secours.

Avantages :

• Vanne à bille robuste en acier inoxydable avec raccords filetés Rp 1/2''
• Temps de commutation seulement 8 secondes
• Boîtier d'actionneur robuste IP67
• Deux fins de course supplémentaires pour le signal de retour de position
• Commandez manuelle de secours
• Indicateur de position visuel clair

Diamètre d'alésage et fonction du circuit

La bille a un T-Port. La rotation de la bille de 90 degrés permet de basculer entre deux circuits ou de connecter les trois tuyaux. Les ports se chevauchent pendant la rotation.

Schéma fonctionnel de la fonction de circuit des vannes T-Port

Applications

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et adaptée à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 69 bar (1000 psi), à des températures plus élevées, la température maximale autorisée diminue. La direction de la pression n'a pas d'importance, le sens d'écoulement peut être dans n'importe quelle direction. La plage de température du fluide se situe entre -29°C et 210°C (-20°F à 410°F). À haute température, il est recommandé d'installer la vanne dans une zone ventilée. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Les vannes à bille peuvent être utilisées avec des fluides légèrement contaminés. Quelques exemples d'applications pour cette vanne sont la CVC, l'irrigation, l'automatisation industrielle, la gestion de l'eau.

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
