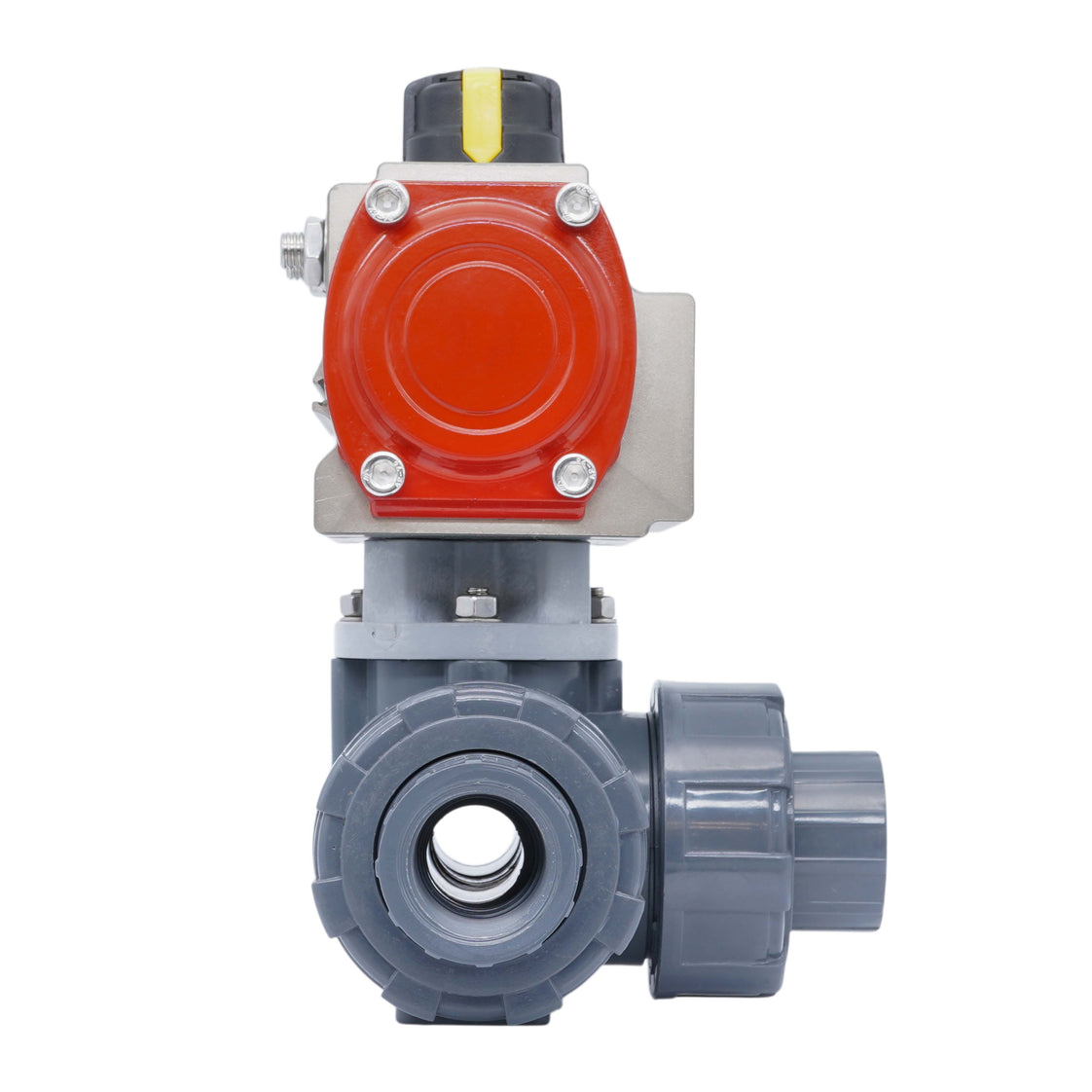

G1/2'' Vanne A Bille pneumatique PVC 3 Voies Perçage En T a fermeture par ressort

Cette vanne a bille 3 voies est a commande pneumatique avec un alésage de 14 mm. La vanne dispose de raccordements filetés femelles G 1/2 pouce. Il s'agit du BSPP (British Standard Pipe Parallel). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne convient tres bien aux eaux souillées ou aux médias corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). De plus, le corps en PVC-U et les joints PTFE/EPDM sont adaptés aux solutions salines, aux acides et bases dilués, ainsi qu'aux solvants polaires comme les alcools. Ils ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). La vanne peut etre utilisée dans une plage de température de 0 a 60°C (32 a 140°F). La vanne a une valeur Kv de 3,5 m³/h a une pression différentielle de 1 bar (Cv = 4,05 gpm). La valeur Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar.

Le vérin dispose d'un mécanisme a crémaillere robuste a fermeture par ressort avec un corps en aluminium anodisé dur de 35 microns. La plage d'entrée pneumatique est de 3 a 8 bar (43 a 116 psi). De plus, il dispose d'une interface Namur 1/4 de pouce pour les électrovannes et d'une interface 50 x 25 mm pour les boîtiers de fin de course VDI/VDE 3845. Livré non assemblé, incluant la vanne a bille (V3KJK), le vérin (V3JKZ/PR03A) et les accessoires de montage.

Avantages :

• Montage direct de l'électrovanne Namur 1/4 pouce possible
• Un indicateur mécanique clair sur le dessus montre la position de la vanne
• Ouverture/fermeture rapide
• Le simple effet économise l'air comprimé et la vanne revient a la position initiale en cas de perte d'air ou de courant
• Peut etre équipé d'un boîtier de fin de course (VDI/VDE 3845 50 x 25 mm)
• Cout d'investissement initial inférieur a une version électrique

Inconvénients :

• Le simple effet offre moins de contrôle que les vérins a double effet

Alésage et fonction de circuit

La bille dispose d'un orifice en T. La rotation de la bille de 90 degrés permet de commuter entre deux circuits ou de relier les trois tuyaux.

Dessin schématique de la fonction de circuit des vannes a perçage en T

Vannes a bille PVC 3 voies Tameson

La série comprend des vannes a bille 3 voies fiables avec un orifice en L ou en T. Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM. La vanne est conçue pour les eaux souillées ou les médias corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Elles ne conviennent pas aux huiles, carburants ou hydrocarbures aromatiques/chlorés - consultez le tableau de résistance chimique pour les médias spécifiques. La vanne supporte une pression maximale de 10 bar a 20°C (145 psi a 68°F). Adaptée aux températures entre 0 et 60°C (32°F et 140°F). Les vannes a bille disposent d'une bride supérieure ISO 5211 (de F03 a max. F07) permettant le montage d'un vérin.

Vérins pneumatiques JP Fluid Control

Les vérins pneumatiques a crémaillere JP Fluid Control sont conçus pour actionner des vannes a quart de tour telles que les vannes papillon et les vannes a bille, offrant des capacités de tout-ou-rien et de régulation. Dotés d'un boîtier en aluminium anodisé durable, ces vérins fournissent un couple allant jusqu'a 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de pivotement. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, garantissant un contrôle de vanne fiable et sécurisé. Apres assemblage, chaque vérin est rigoureusement testé sur un banc d'essai entierement automatisé, ce qui les rend adaptés a un large éventail d'applications industrielles.
