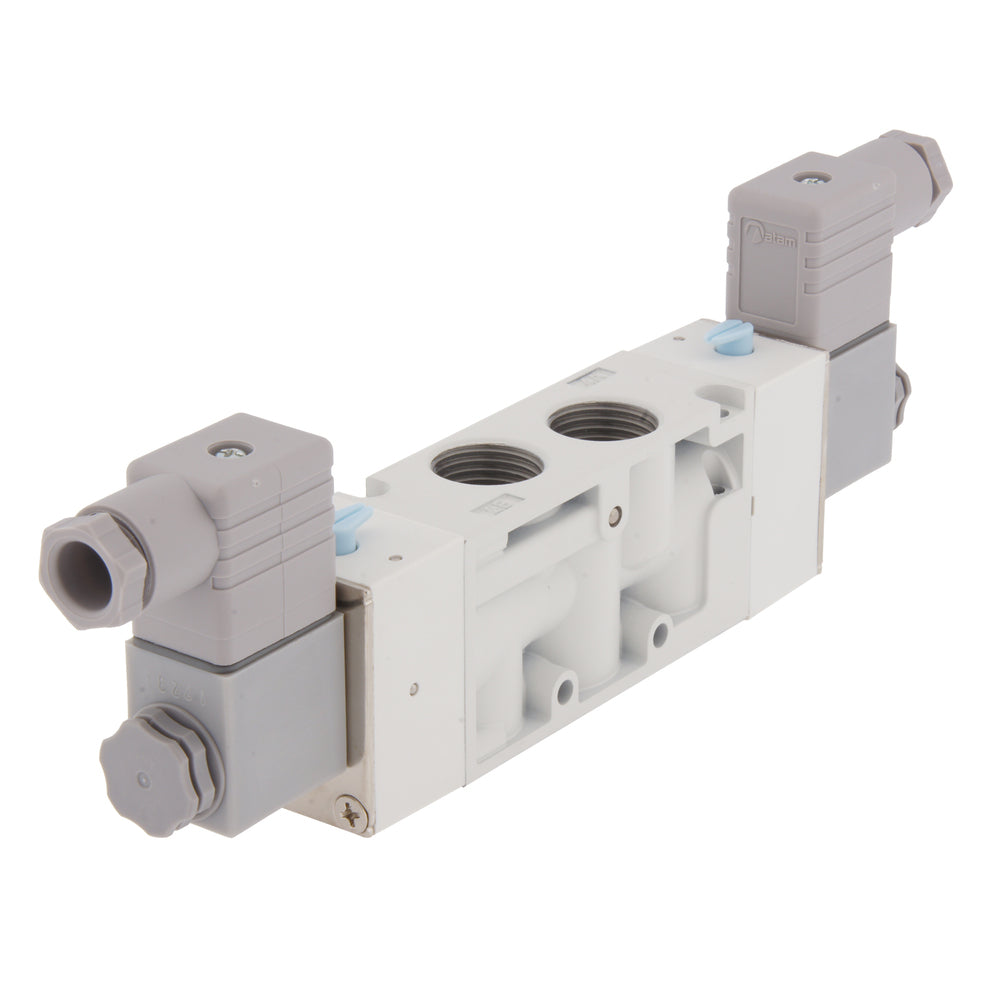

G1/2'' 24V DC 5/3-Way Center exhaust Électrovanne 3-8bar MVSC
Electrovanne pneumatique 5/3 (centre d'échappement) de Mindman avec ports G1/2 pouce (filetage femelle) et bobine 24 V DC. Exploitation indirecte (pilotée en interne). Les applications comprennent la commande de vérins à double effet avec des positions intermédiaires. Pression de fonctionnement de 3 à 8 bars (43,5 à 116 psi). Ne convient que pour l'air. Avec commande manuelle de secours. Peut être monté sur le collecteur avec l'alimentation/évacuation d'air central. Temps de réponse 0,05 s, valeur Kv 1,33 Nm3/h (1434 Nl/min).
Bobine et connecteur DIN-B inclus
- Prix normal
- €73,68
- Prix normal
- €61,40
Description
Electrovanne pneumatique de haute qualite de Mindman. Cette valve est à 5/3 voies, à echappement central, equipee de deux bobines. La vanne est dotee de ports G 1/2 pouce (filetage femelle BSPP). La tension de la bobine est de 24 V DC et la puissance est de 2 VA. La vanne ne peut fonctionner qu'avec de l'air comprime (filtre jusqu'à 5 μm) qui n'a pas besoin d'être lubrifie. La pression de fonctionnement est de 3 à 8 bars (43,5 à 116 psi). Montage possible sur un collecteur avec une alimentation et un event central. Le temps de reponse est de 0,05 s. La vanne a une valeur de debit Kv de 1,33 Nm3/h (1434 Nl/min). Cette vanne est equipee d'une commande manuelle. Ne jamais depasser les limites de la valve (pression, temperature, tension, media, etc.). N'appliquez aucune tension à la bobine lorsque celle-ci est retiree de la valve afin d'eviter les brûlures.
Une vanne 5/3 voies a cinq orifices et trois positions. La position centrale (de repos) peut avoir differentes fonctions ; avec une vanne "fermee au centre", les cinq orifices sont fermes en position centrale. Les deux autres positions sont chacune commandees par leur propre bobine de solenoïde. Ces positions sont utilisees pour alimenter l'orifice A et ventiler l'orifice B, ou l'inverse. Si aucune des deux bobines n'est activee, la vanne revient en position centrale (mono-stable). Ce distributeur peut par exemple être utilise pour commander un verin à double effet, avec la possibilite de bloquer le verin dans des positions intermediaires. En activant l'une des deux bobines, le cylindre peut être deplace dans deux directions. La figure ci-dessous montre un dessin schematique du fonctionnement du circuit d'une vanne 5/3 voies à fermeture centrale.
Pour :
- Faible resistance à l'ecoulement (Kv=1,33m3/h)
- Un fonctionnement rapide et fiable
- Longue duree de vie (12.000.000+ cycles)
- Faible consommation d'energie (2VA)
- Conception sans entretien
- La bobine peut être installee dans quatre directions (4 x 90°)
- Conçu pour le montage sur collecteur
Cons :
- Uniquement pour l'air (propre), pas pour les autres medias ou le vide.
- Pression minimale de 3 bars requise pour un bon fonctionnement (vanne pilotee)
Serie MVSC
La serie Mindman MVSC se compose d'electrovannes pneumatiques à commande indirecte en configuration 3/2, 5/2 et 5/3. Les series MVSC et MVSC1 sont conçues pour un montage sur collecteur et partagent les mêmes dimensions de montage. La serie MVSC necessite une certaine pression differentielle minimale pour fonctionner. Par consequent, ils ne sont pas adaptes aux applications sous vide. Ils peuvent être utilises jusqu'à une pression maximale de 8 bars. Les vannes sont disponibles avec des bobines de 24 V CC, 230 V CA et 110 V CA et sont equipees d'une commande manuelle. Le corps est en aluminium avec un joint en HNBR. Les vannes sont disponibles avec des orifices BSP ou NPT. Les vannes de la serie MVSC se caracterisent par un service long et fiable et une conception sans entretien.
Mindman est un fabricant international de composants pneumatiques de haute qualite dont la production principale se situe à Taiwan. Avec une histoire de production riche, une gamme très large et une production rentable de produits de haute qualite, ils sont l'un des veritables leaders du marche de l'industrie pneumatique.
