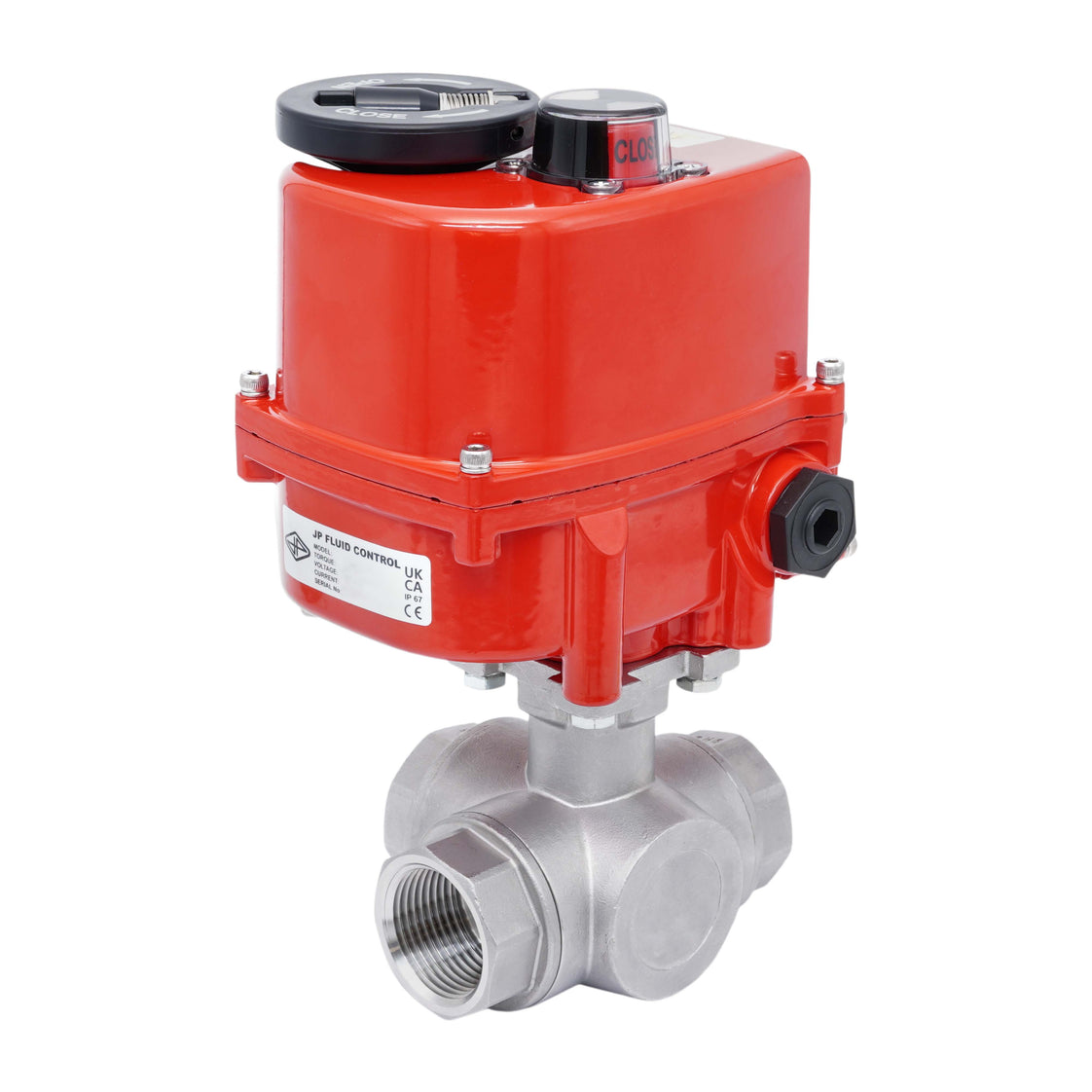

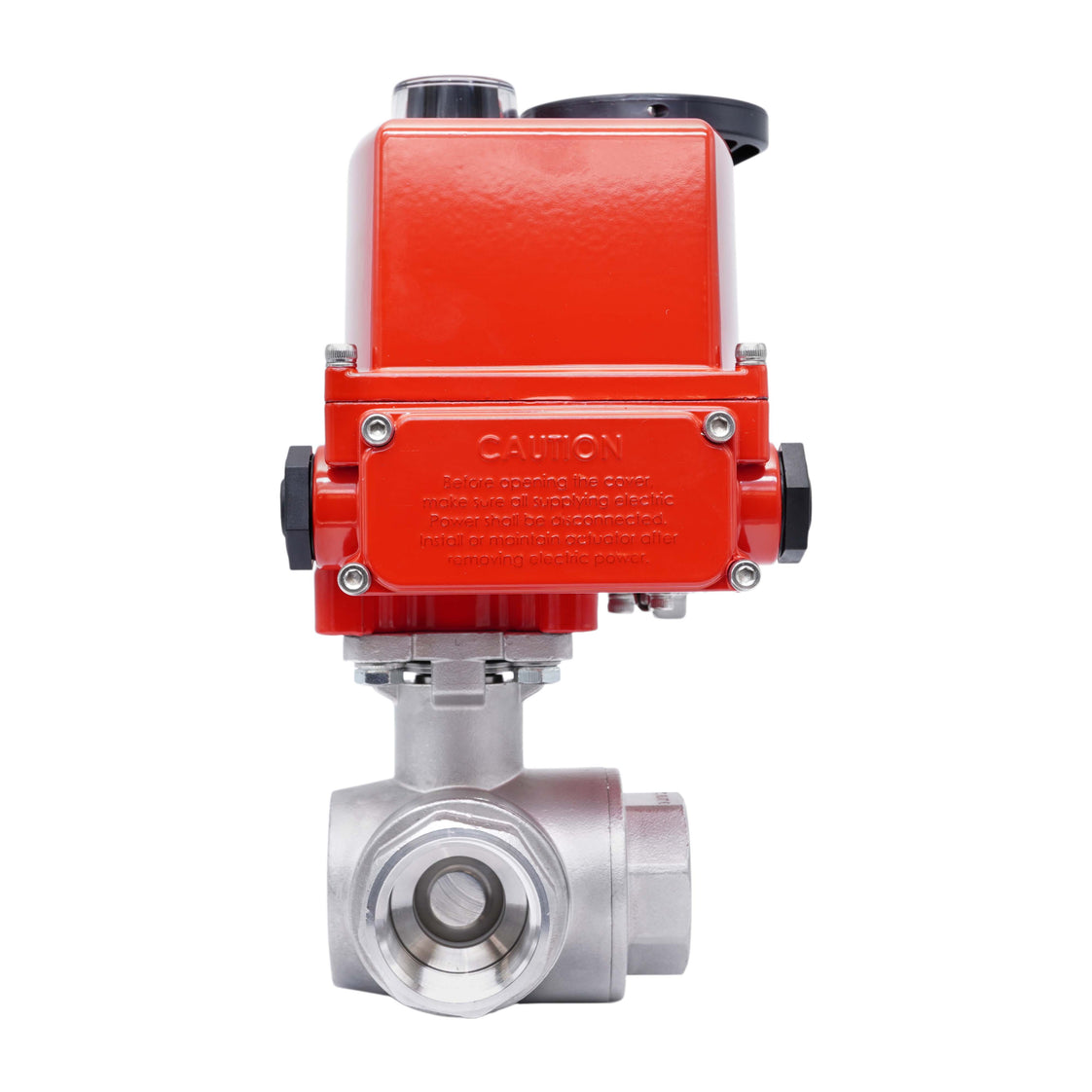

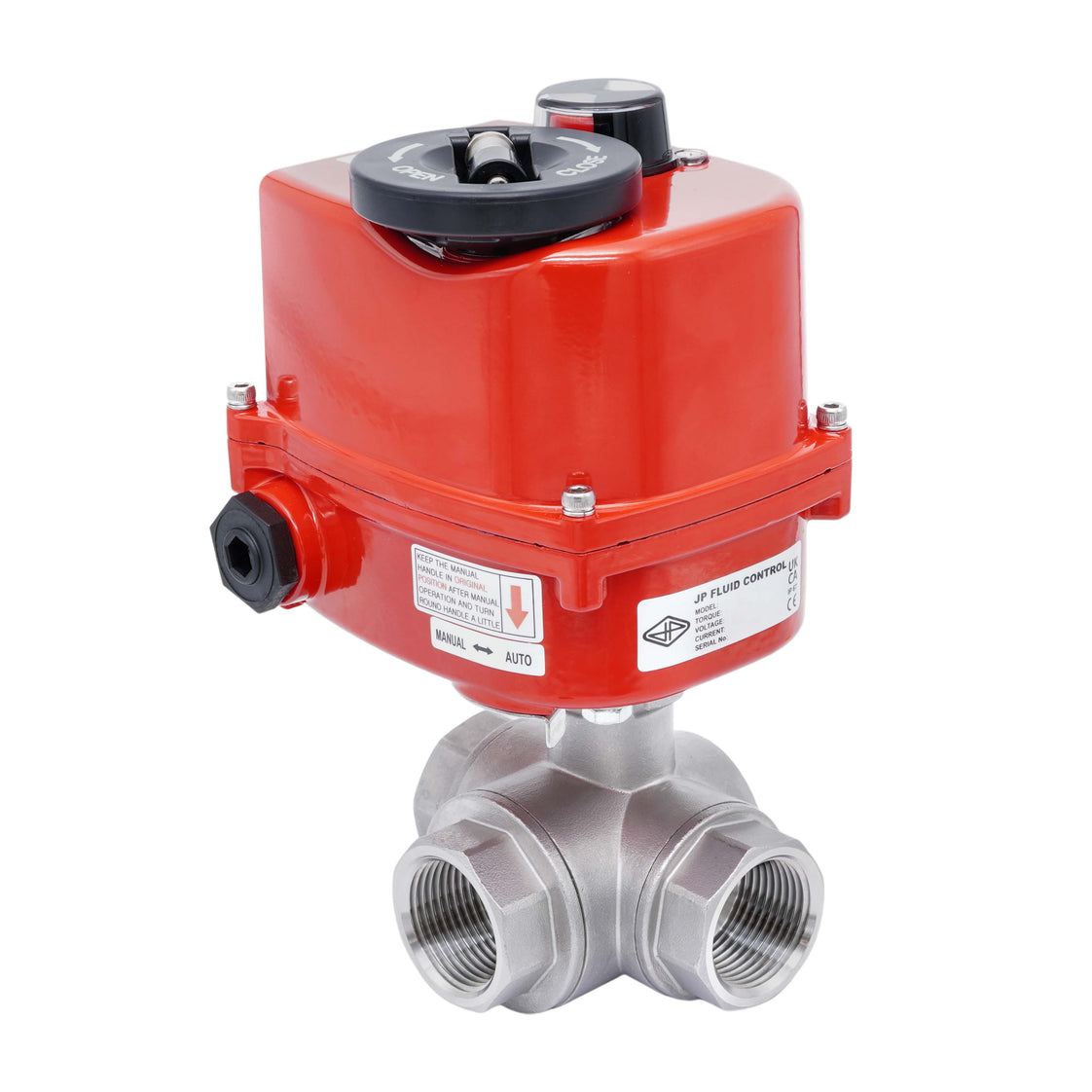

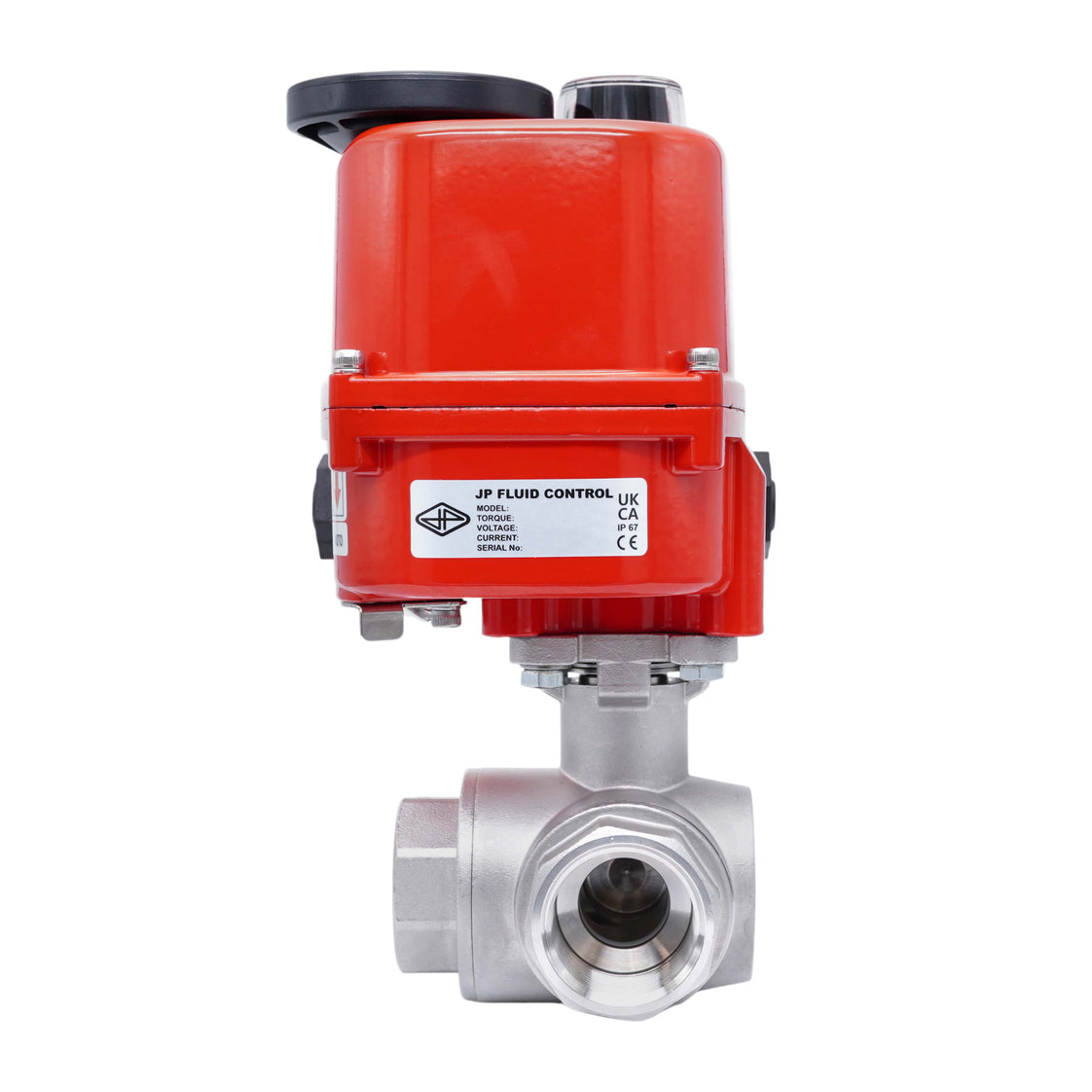

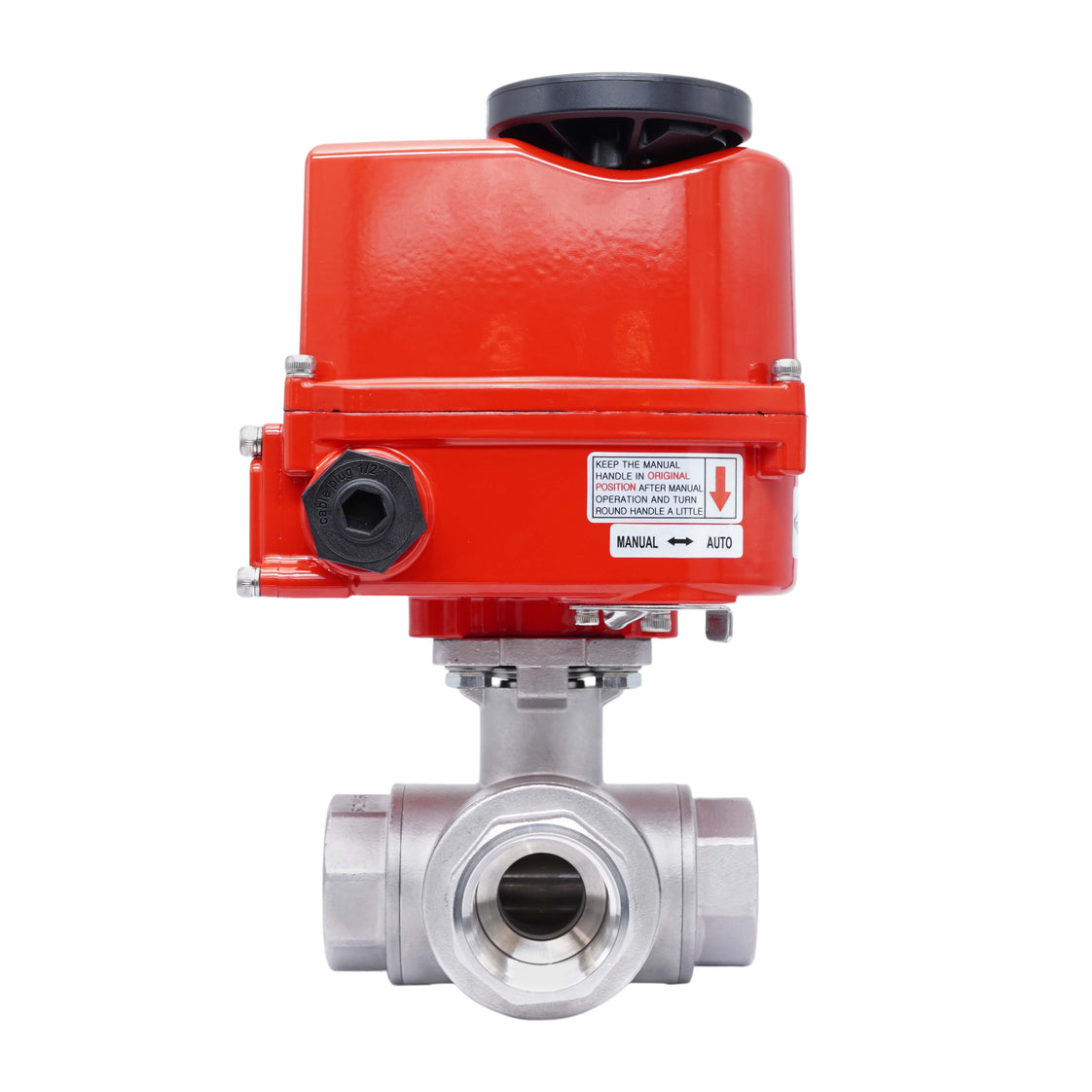

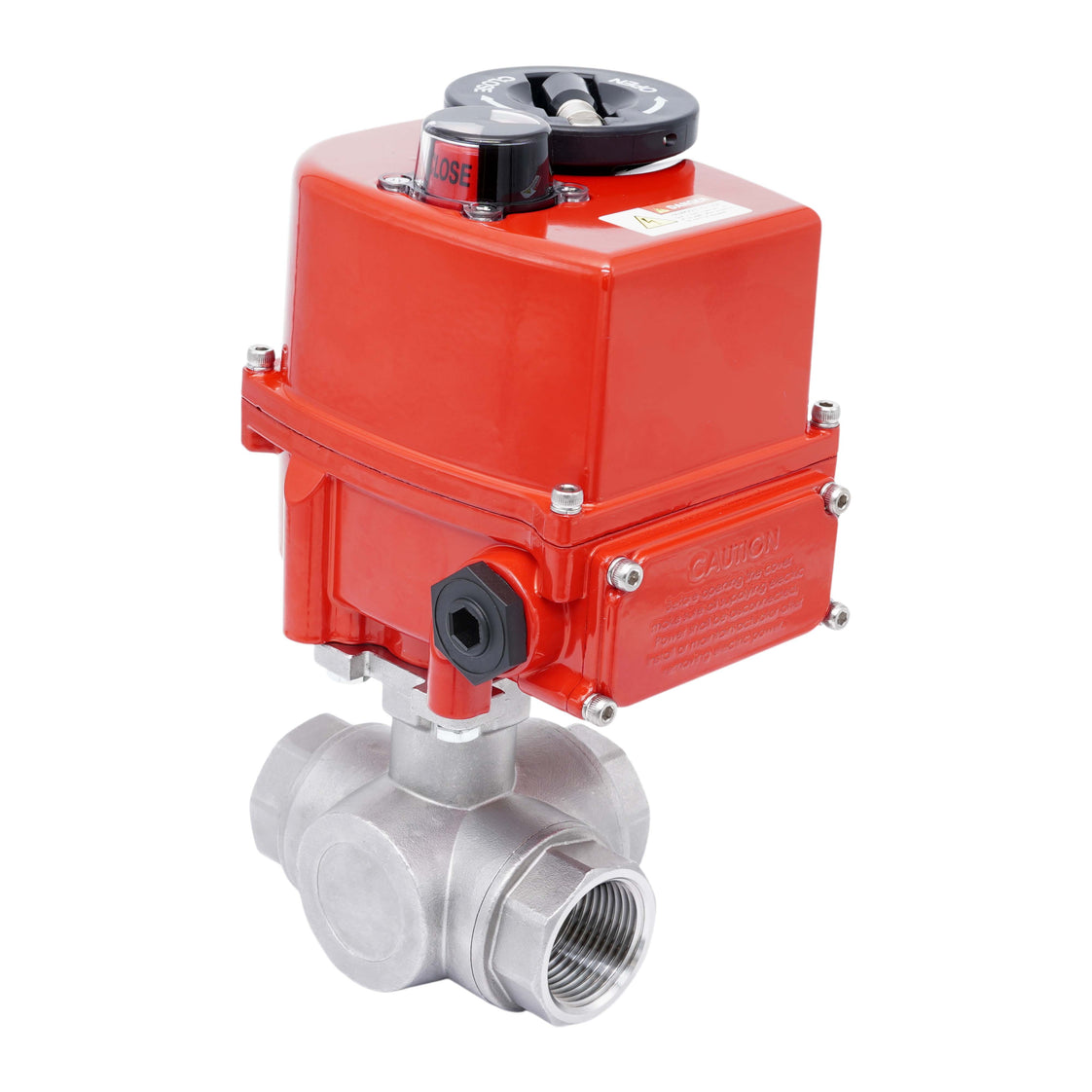

Rp 1 1/4'' Vanne à Bille 3 Voies L-Port en Acier Inoxydable avec Actionneur Électrique 100-240 V AC

Cet actionneur électrique JP Fluid Control est proposé en combinaison avec une vanne à bille 3 voies TamesonPRO. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 50 Nm (couple de rupture plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une alimentation de 100-240 V AC, a un cycle de service S2, et est équipé d'un indicateur mécanique sur le dessus de l'unité pour voir clairement la position de la vanne. La vanne en acier inoxydable possède trois ports taraudés femelles Rp 1 1/4''. La vanne a un diamètre d'alésage de 25 mm, avec une valeur Kv de 46,2 m³/h (Cv = 53.4 gpm). Kv exprime le débit d'eau en m³/h à une perte de charge de 1 bar. La vanne est classée jusqu'à 69 bar à 20°C (1000 psi à 68°F). Elle convient pour des températures de -29°C à 210°C (-20°F à 410°F). La vanne est adaptée à l'eau, à la vapeur, à l'huile, à l'air comprimé, aux carburants, aux solvants et aux fluides agressifs. Grâce au boîtier durable de l'actionneur, celui-ci bénéficie d'un indice de protection IP67 et peut supporter une température ambiante de -10°C à 50°C (14°F à 122°F).

Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Avantages :

• Il dispose d'un boîtier robuste IP67
• Il dispose d'un indicateur mécanique clair pour voir l'état de la vanne
• Convient aux fluides agressifs grâce au corps et à la bille en acier inoxydable 316 (1.4408/CF8M).
• Pression maximale jusqu'à 69 bar à 20°C (1000 psi à 68°F)

Inconvénients :

• Comparé à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Diamètre d'alésage et fonction du circuit

La bille possède un T-Port. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits. Les ports se chevauchent pendant la rotation.

Schéma fonctionnel de la fonction de circuit des vannes L-Port

Application

Cette vanne peut être utilisée en combinaison avec des gaz et des fluides. La vanne est durable et adaptée à différents fluides agressifs et corrosifs. La pression maximale à température ambiante est de 69 bar (1000 psi), à des températures plus élevées la température maximale autorisée diminue. Le sens de la pression n'est pas important, le sens du débit peut être dans n'importe quelle direction. La plage de température du fluide se situe entre -29°C et 210°C (-20°F à 410°F). À haute température, il est recommandé d'installer la vanne dans une zone ventilée. Il est permis d'installer la vanne dans un environnement humide à condition que toutes les pièces, comme un câble électrique approprié, soient correctement fixées. Quelques exemples d'applications pour cette vanne sont HVAC, irrigation, automatisation industrielle, gestion de l'eau.

Schéma de câblage électrique

Connectez la borne 2 à l'alimentation électrique, connecter la borne 4 à l'alimentation ferme l'actionneur, connecter la borne 5 à l'alimentation ouvre l'actionneur.

Schéma de câblage électrique de l'actionneur AG-550-A.

Montage

Assurez-vous que la position de la bille et de l'actionneur est correctement réglée avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour la connexion entre le tuyau et la vanne.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
