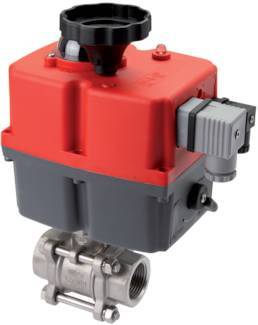

G1-1/4'' 24-240V AC/DC Fail-Safe 2-Way Vanne à bille en acier inoxydable

Cet actionneur électrique avec fonction de sécurité est proposé en combinaison avec une vanne à bille à 2 voies. Il peut tourner la vanne de 0 à 90 degrés en 10 secondes avec un couple de fonctionnement de 20 Nm (couple de rupture plus élevé, veuillez consulter le manuel). Il nécessite une tension d'alimentation de 24-240 V AC/DC, a un cycle de service de 75% et est livré avec un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la valve. Il est également équipé d'un retour de sécurité de la batterie (BSR) comme fonction de sécurité électronique. En cas de coupure de courant, la batterie alimente suffisamment l'actionneur pour que la vanne revienne à son état normal (normalement ouvert/fermé, selon la façon dont elle est montée). En standard, il est équipé d'une roue dentée de commande manuelle permettant de tourner manuellement la vanne si nécessaire. L'actionneur est monté sur le robinet à boisseau sphérique via la bride ISO 5211 F03, F04 ou F05 (11 mm). La vanne à 2 voies en acier inoxydable a deux points de connexion de G1 1/4". Le fluide s'écoule par un trou de 32 mm (valeur Kv de 100 m3/h) et la température peut être comprise entre -20 et 180 °C sous 63 bars. Le joint de la broche est en PTFE. Le robinet à boisseau sphérique est conçu en trois parties, ce qui permet de le démonter et de le nettoyer à fond. Le boîtier durable en polyamide (PA) de l'actionneur confère à l'unité une protection IP67 pour une température ambiante de -20 à 70 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Il est équipé d'un retour de sécurité de la batterie (BSR) pour alimenter l'actionneur et ramener la vanne à son état normal
• Il est doté d'un boîtier robuste IP67
• En standard, il est équipé d'une roue dentée permettant de tourner manuellement la vanne si nécessaire
• Il est doté d'un indicateur visuel de position clair permettant de voir l'état de la vanne
• Le robinet à boisseau sphérique est conçu en trois parties, ce qui permet de le démonter et de le nettoyer à fond

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Série J3C

BL2SA3 Vanne à bille

Les vannes à boisseau sphérique de la série BL2SA3 sont des vannes à boisseau sphérique à 2 voies fiables avec un boîtier en acier inoxydable. La bille est également en acier inoxydable et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à divers milieux agressifs et corrosifs jusqu'à un maximum de 63 bars. Convient pour des températures comprises entre -20 et 180 degrés Celsius et disponible de la taille G 1/4" à G 4". Les robinets à boisseau sphérique de la série BL2SA3 ont tous une bride supérieure ISO 5211 (de F03 à F10 maximum) qui permet le montage d'un actionneur.

Actionneur J3C

Les actionneurs de vannes électriques haute tension J3C du fabricant J+J offrent une liste impressionnante de caractéristiques standard qui incluent la protection contre les dommages causés par un surcouple ou la condensation. Les actionneurs sont également disponibles avec différentes options comme le BSR (Battery Safety Return) à sécurité intégrée ou la modulation appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 20 et 300 Nm.
L'actionneur électrique à sécurité intégrée ou modulant J3C est identique à l'actionneur J3C standard tout ou rien, mais un kit BSR et/ou DPS est ajouté à l'intérieur de l'actionneur. L'actionneur à sécurité intrinsèque J3C BSR peut être réglé en position ouverte ou fermée. L'actionneur modulant J3C DPS peut être contrôlé par 4-20 mA ou 0-10 V (0-10 V sur demande).

Pièces de rechange

Vous trouverez ci-dessous une liste des pièces de rechange pour cet appareil, si vous en avez besoin. Utilisez simplement le numéro SKU dans notre barre de recherche pour trouver la pièce appropriée.

Vanne à bille : BL2SA3-114
Actionneur : J3C-S20-05-11-BSR

Note : Ce produit est livré en pièces détachées, mais avec les accessoires de montage requis.
