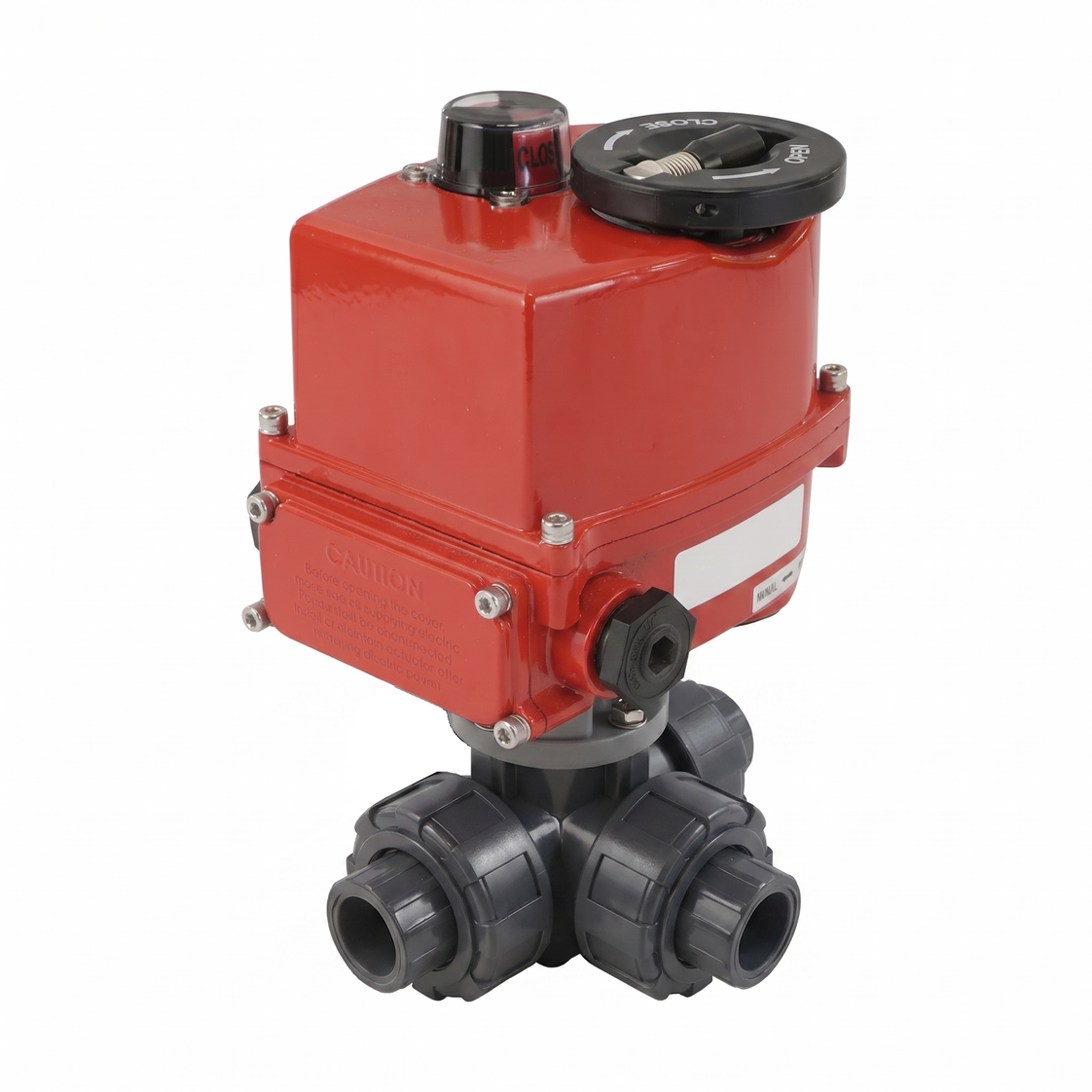

G1-1/2'' alésage en T Vanne à bille électrique modulante PVC 3 voies 24 V AC/DC

Cet actionneur électrique modulant est proposé en combinaison avec une vanne à bille PVC 3 voies à perçage en T. La vanne possède des raccords filetés femelles G 1-1/2 pouce. Il s'agit de BSPP (British Standard Pipe Parallel). La vanne a un alésage de 38 mm, avec une valeur Kv de 47 m³/h (Cv = 54.33 gpm). Kv exprime le débit d'eau en m³/h avec une perte de pression d'un bar. La vanne peut supporter une pression allant jusqu'à 10 bar à 20°C (145 psi à 68°F). Convient pour des températures allant de 0 à 60°C (32 à 140°F). La vanne est adaptée aux applications avec de l'eau contaminée ou des milieux corrosifs, tels que les solutions de chlorure (eau de mer ou piscines). Le corps de vanne et la bille sont en PVC-U. Les joints sont en PTFE/EPDM.

L'actionneur peut faire tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 40 Nm (couple de rupture plus élevé, veuillez consulter le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de service de courte durée S2 (10 min - voir manuel), et est livré avec un indicateur de position visuel sur le dessus de l'unité pour voir clairement la position de la vanne. En tant qu'actionneur modulante, il est équipé d'un système de positionnement numérique (DPS), ce qui signifie qu'il peut positionner la vanne à n'importe quelle position entre 0 et 90 degrés. Il nécessite un signal de commande de 4-20 mA (et 0-10V, 2-10V) pour le positionnement. Avec le boîtier durable en polyamide (PA) de l'actionneur, il offre à l'unité une protection IP67 pour une température ambiante de -10°C à 50°C (14°F à 122°F).

Avant de connecter l'actionneur, veuillez lire attentivement le manuel. Livré non assemblé, y compris vanne à bille (V3KJQ), actionneur (AG-540-B-DPS) et accessoires de montage.

Avantages :

• C'est un actionneur modulante avec un système de positionnement numérique (DPS) pour positionner la vanne à n'importe quelle position entre 0 et 90 degrés avec un signal de commande de 4-20 mA
• L'actionneur a un boîtier robuste IP67
• L'actionneur dispose d'un indicateur visuel clair pour voir la position de la vanne

Inconvénients :

• Comparé à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente

Alésage et fonction de circuit

La bille a un perçage en T. La rotation de la bille à 90 degrés vous permet de basculer entre deux circuits ou de connecter les trois tuyaux.

Schéma de principe du fonctionnement des vannes à perçage en T

Schéma de câblage électrique

L'actionneur dispose d'un système de câblage à 10 bornes réparti entre l'alimentation essentielle et les fonctions de retour optionnelles. Pour un fonctionnement de base, les bornes 1, 2 et 3 fournissent une mise à la terre et une alimentation 24V AC/DC avec détection automatique de tension. Les bornes 4 et 5 reçoivent un signal d'entrée modulante, qui est défini sur 4-20 mA par défaut mais peut être configuré sur 0-10V ou 2-10V. Pour la surveillance à distance, les bornes 6 et 7 fournissent un signal de retour de position continu, généralement 4-20 mA. Une tension externe ne doit jamais être appliquée à ces broches de retour pour éviter tout dommage permanent. Enfin, les bornes 8, 9 et 10 utilisent une source commune pour fournir des confirmations d'état discrètes "Ouvert" ou "Fermé" via des interrupteurs de fin de course.

Schéma de câblage électrique de l'actionneur AG-540-B-DPS.

Assemblage

Assurez-vous que la position de la bille et de l'actionneur sont correctement réglées avant l'assemblage. L'actionneur est fourni avec deux adaptateurs pour connecter l'actionneur à l'arbre de la vanne. Montez l'actionneur sur la vanne avec les boulons fournis. Il ne doit y avoir aucun jeu entre les deux brides. Utilisez notre gamme de raccords pour connecter la vanne à votre tuyauterie existante.

Remarque : Ce produit est livré en pièces séparées, mais avec les accessoires de montage requis.
