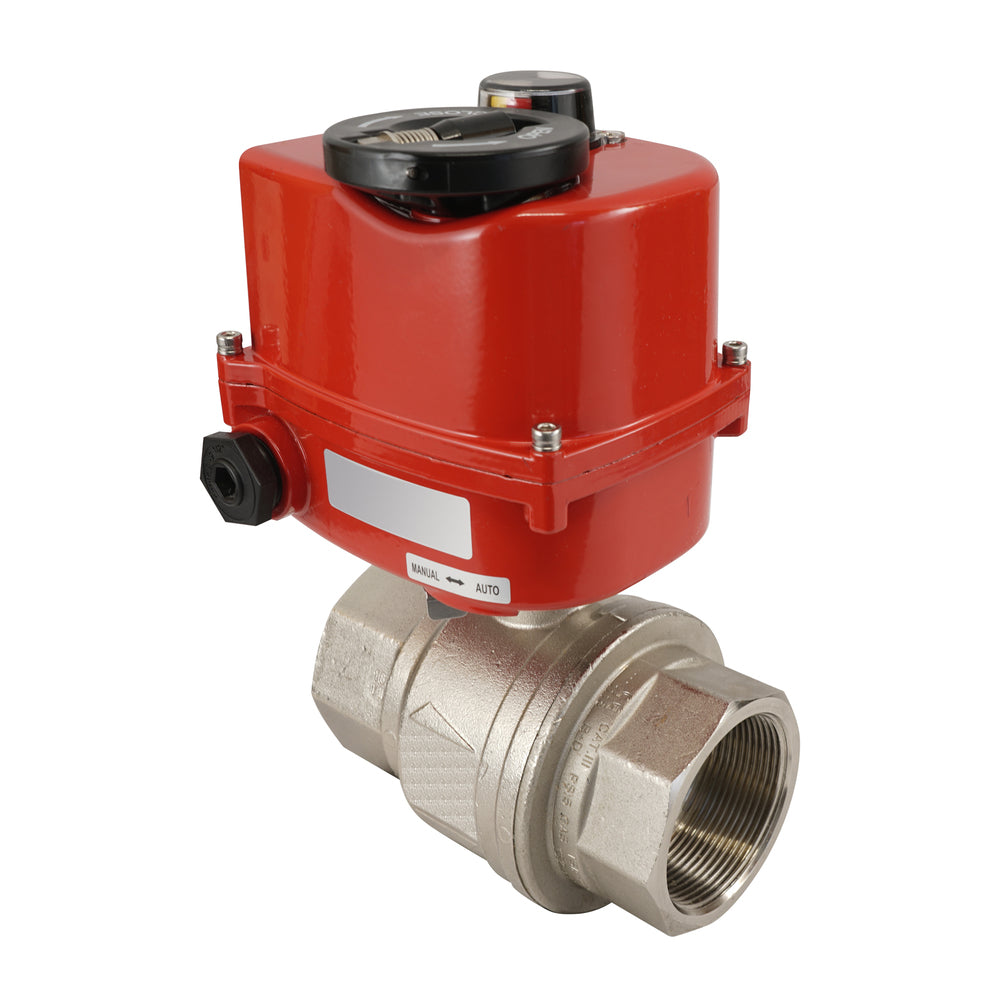

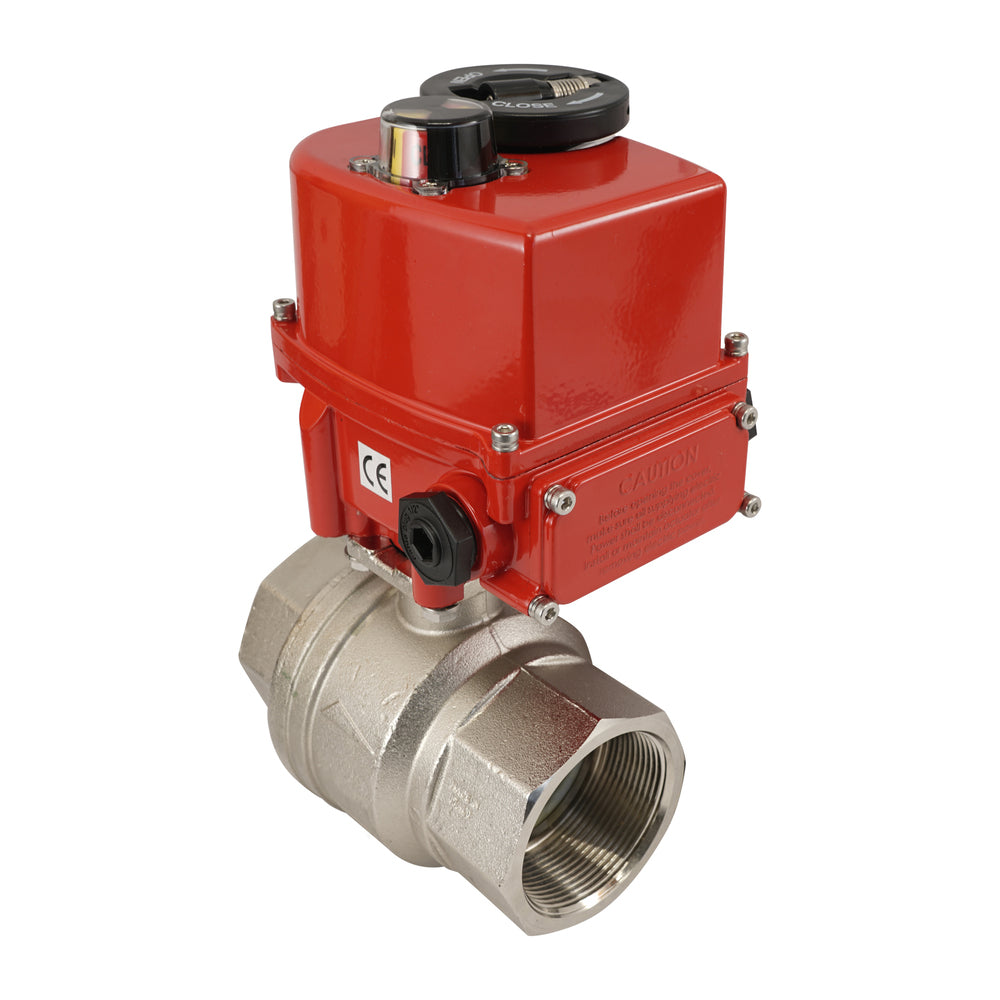

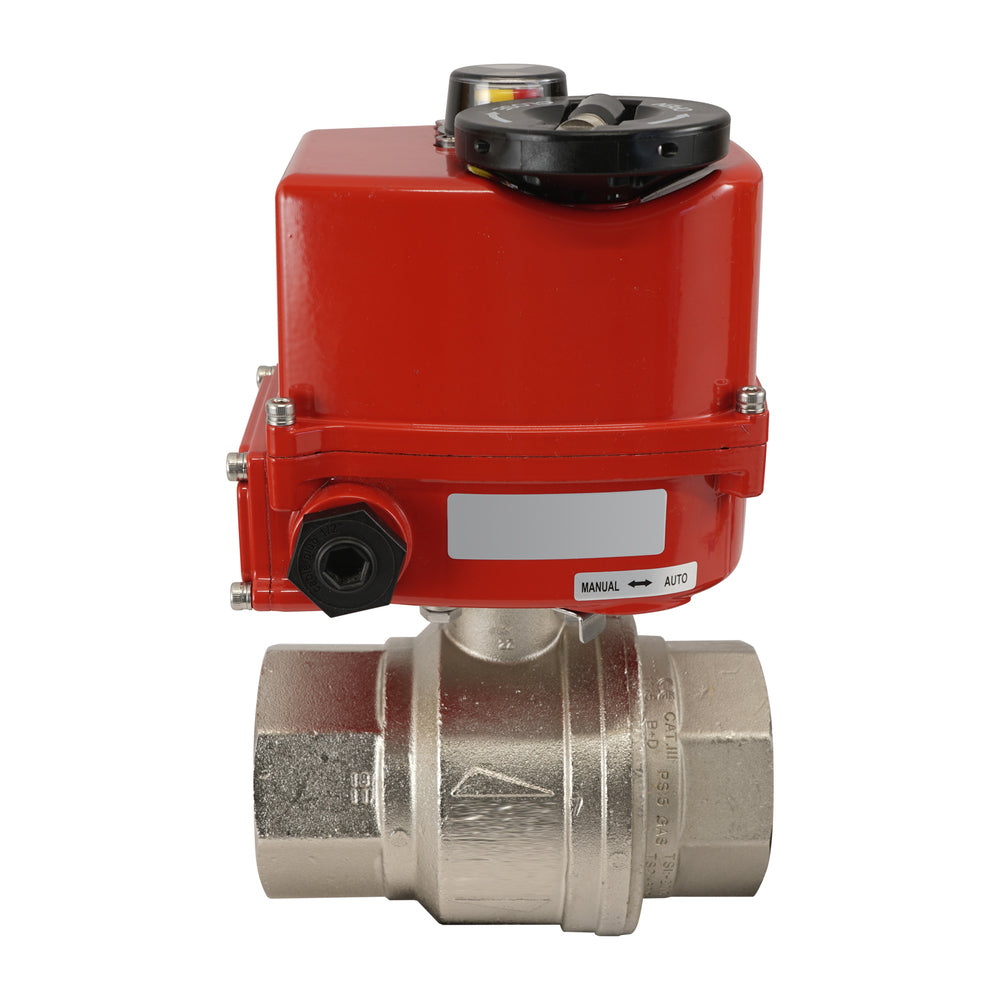

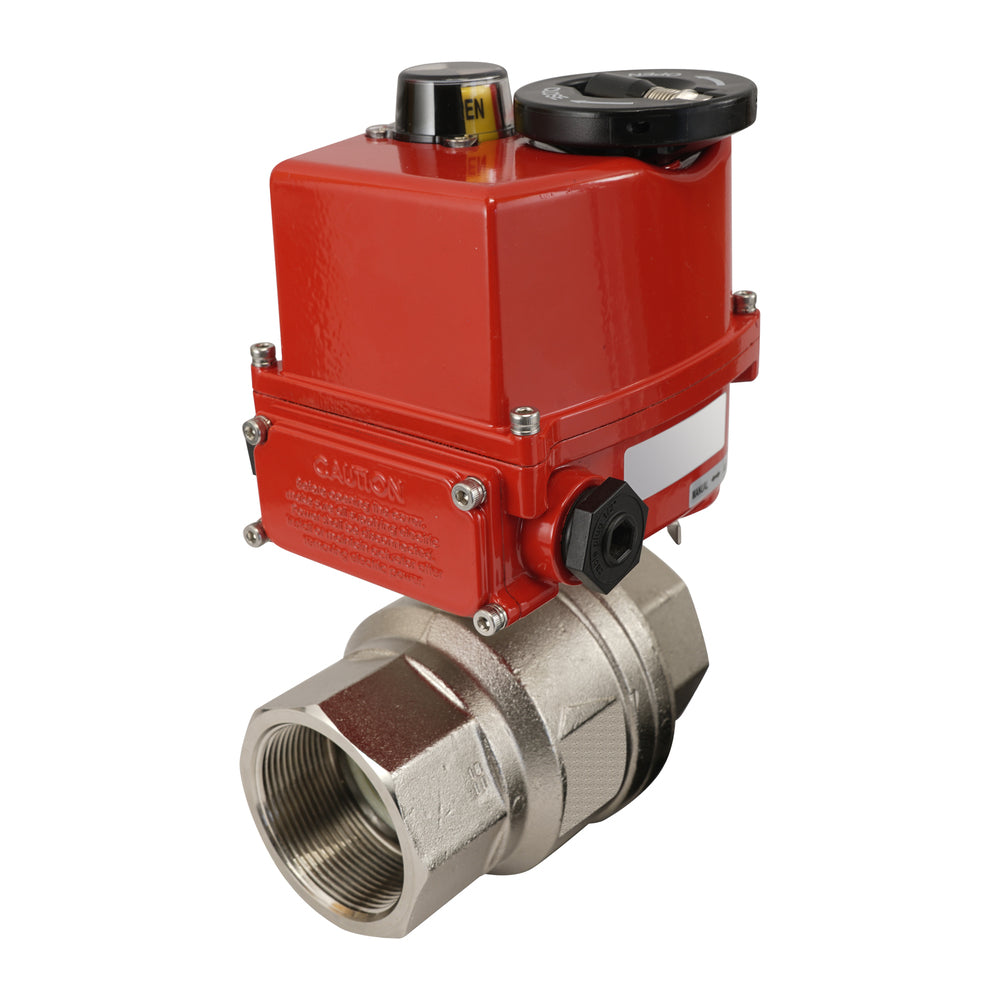

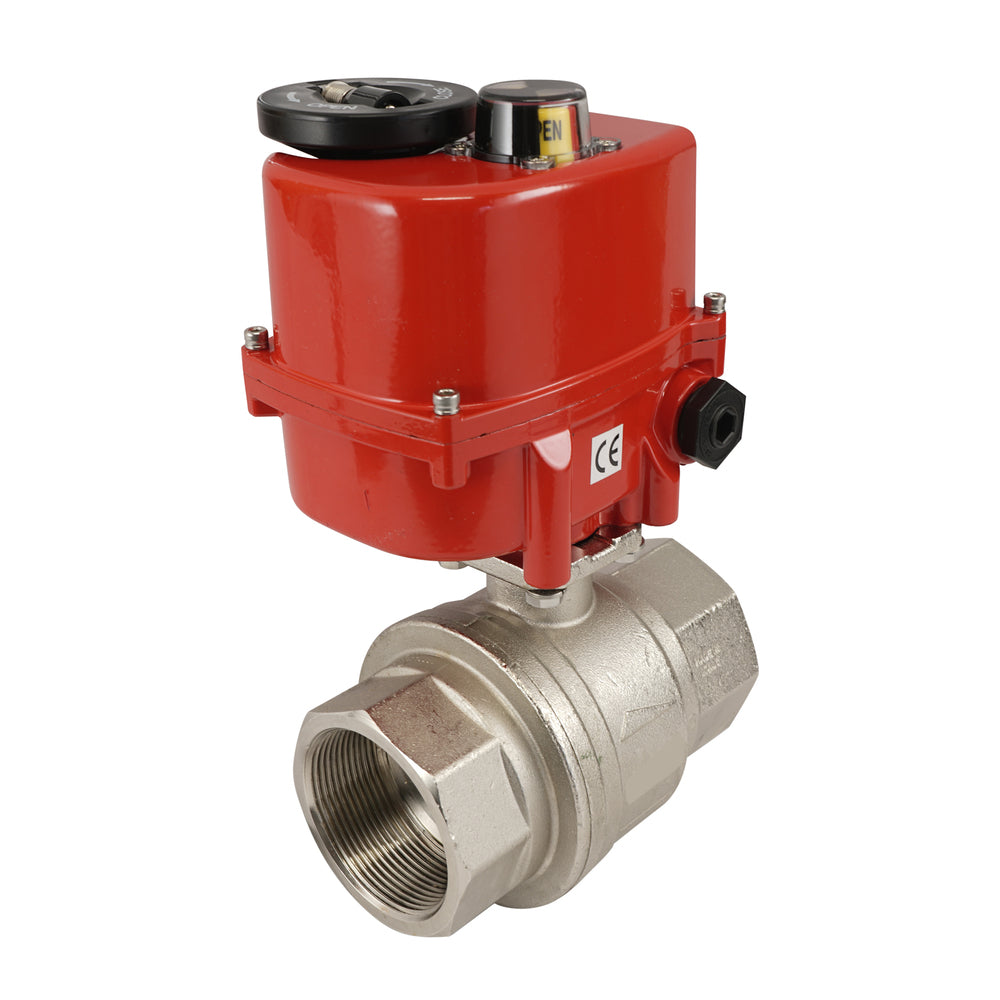

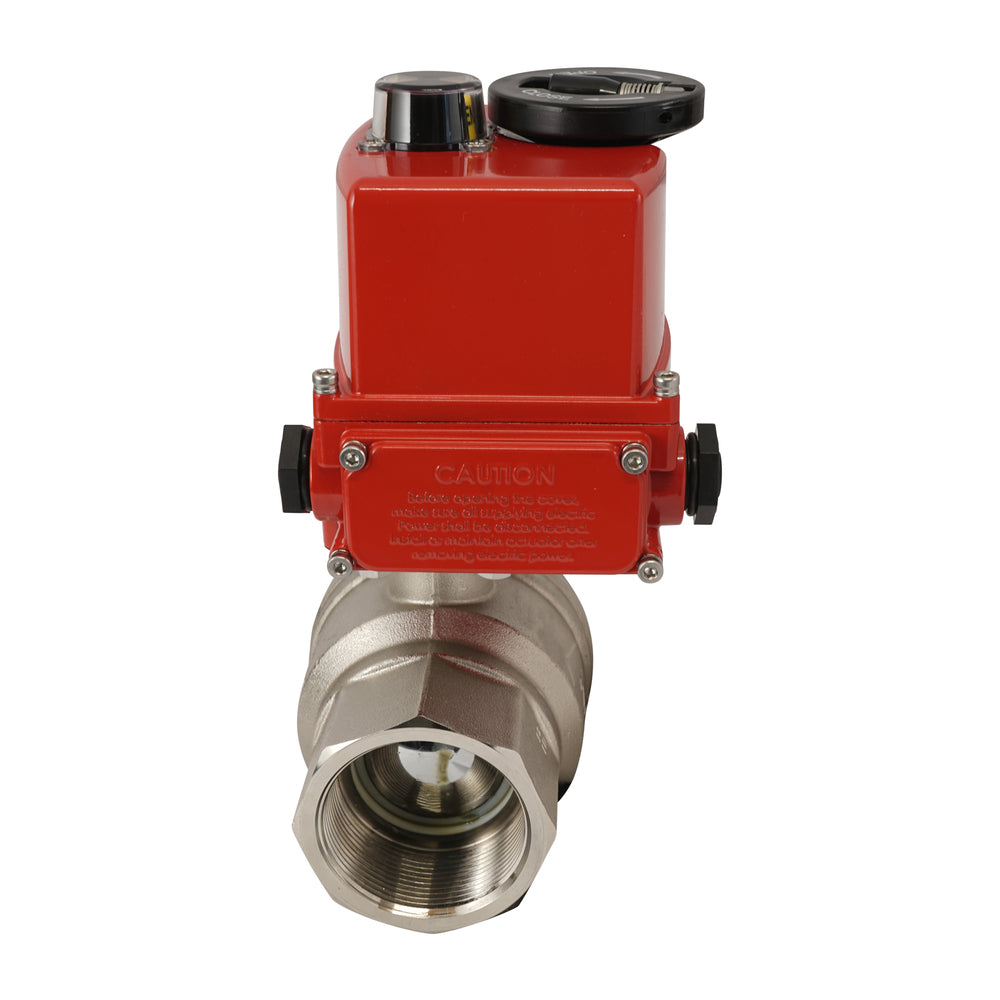

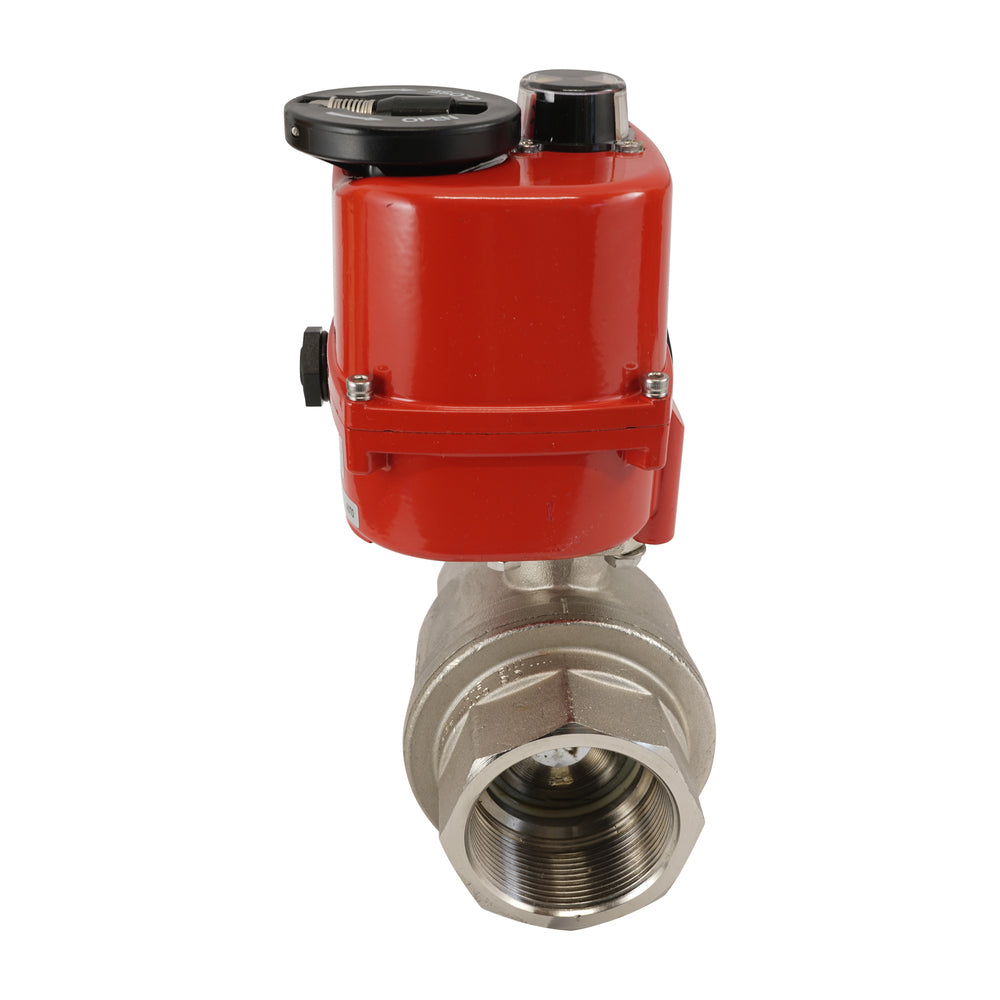

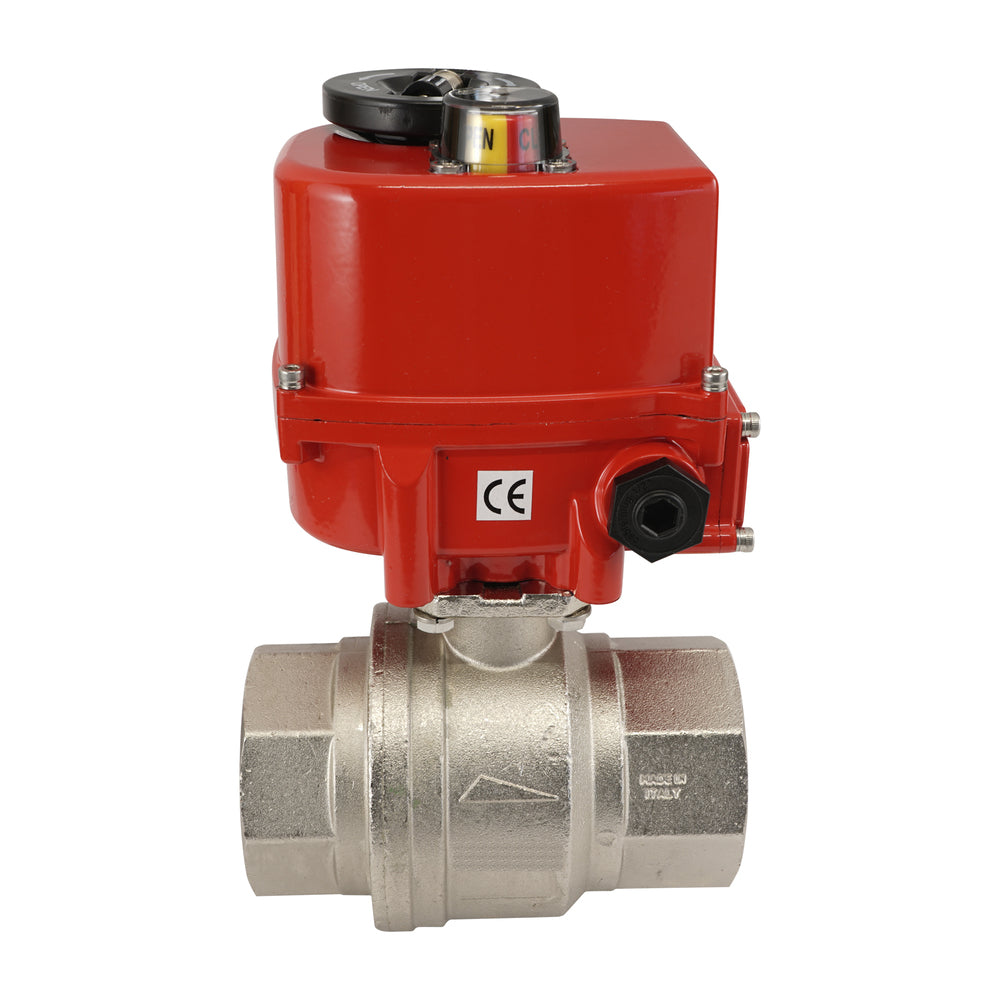

G 3 inch 2-Way laiton Vanne à bille électrique 24 V AC/DC

Cet actionneur électrique est proposé en combinaison avec un robinet à boisseau sphérique à deux voies. Il peut tourner la vanne de 0 à 90 degrés avec un couple de fonctionnement de 50 Nm (couple de rupture plus élevé, voir le manuel) en 13 secondes. Il nécessite une tension d'alimentation de 24 V AC/DC, a un cycle de travail de S2 et est équipé d'un indicateur visuel de positionnement sur le dessus de l'unité pour voir clairement la position de la vanne. L'actionneur est monté sur la vanne via la bride ISO 5211 F03, F05 ou F07. La vanne en laiton à deux voies a deux points de connexion de G3 pouces. Le fluide circule à travers un orifice de 76 mm (valeur Kv de 615 m3/h) et la température peut être comprise entre -20 et 120 °C à une pression inférieure à 25 bars. Le joint d'étanchéité de la broche est en PTFE. Le boîtier durable de l'actionneur lui confère un indice de protection IP67 et lui permet de résister à une température ambiante comprise entre -10 et 50 °C. Avant de connecter l'actionneur, veuillez lire attentivement le manuel.

Pour :

• Approuvé pour le gaz naturel ou liquide à max. 5 bar et 60 °C (EN311 DVGW)
• Il est doté d'un boîtier robuste IP67
• Il est doté d'un indicateur de position visuel clair qui permet de voir l'état de la vanne.

Cons :

• Par rapport à un actionneur pneumatique de même taille, la vitesse de fonctionnement est plus lente.

Série BL2B

BL2BA Robinet à boisseau sphérique

Les robinets à tournant sphérique de la série BL2BA sont des robinets à tournant sphérique à deux voies fiables avec un boîtier en laiton. La bille est en laiton chromé dur et les sièges de soupape sont en PTFE/FKM. La vanne est adaptée à différents fluides, tels que l'eau, l'huile ou l'air, jusqu'à un maximum de 20 à 40 bars en fonction de la taille du diamètre (G 1/4 - G 4). Convient pour des températures comprises entre -20 et 160 degrés Celsius. Pour les fluides corrosifs ou agressifs, une vanne en PVC ou en acier inoxydable est mieux adaptée. Les robinets à tournant sphérique de la série BL2BA sont tous équipés d'une bride supérieure ISO 5211 (de F03 à F07 maximum) qui permet le montage d'un actionneur.

Actionneur AG5

Les actionneurs de vanne électrique AG5 de JP Fluid Control offrent une liste étendue de caractéristiques standard, dont une commande de sécurité contre les dommages causés par un surcouple et une commande manuelle. Les actionneurs sont également disponibles avec différentes options telles que la modulation, appelée DPS (Digital Positioning System). La série a une plage de couple de fonctionnement comprise entre 40 et 50 Nm. L'actionneur modulant AG5 DPS peut être contrôlé par 4-20 mA, 0-10V ou 2-10V.

Pièces de rechange

Robinet à boisseau sphérique : BL2BA-300
Actionneur : AG-550-B

Remarque : Ce produit est livré en pièces détachées, mais avec les accessoires de montage nécessaires.
