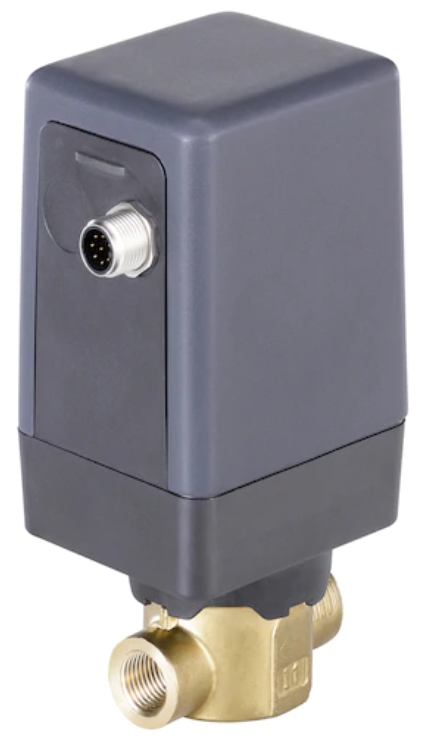

Vanne à Globe 2 Voies en Laiton G 3/8 Pouce 24VDC 3280 390158
Vanne à globe 2/2 voies Bürkert (type 3280) avec raccords filetés femelles G 3/8 pouce. Conçue pour. Pour des températures de fluide allant de 0 à 70 °C (32 à 158 °F) à une pression différentielle de 0 à 6 bar (0 à 87 psi). Boîtier en laiton avec joint EPDM et un orifice de 4 mm. La valeur Kv est de 0,5 m3/h. La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC, commandée par un signal d'entrée de 4-20 mA.
- Prix normal
- €729,59
- Prix normal
- €607,99
Description
Cette vanne de régulation proportionnelle Bürkert est conçue pour la régulation de position. La vanne est commandée en boucle ouverte et il n'y a pas de rétroaction de position. Un signal d'entrée de 4-20 mA doit être utilisé pour la valeur de consigne.
La vanne 2 voies a des filetages femelles G 3/8 pouce et un orifice interne de 4 mm. Cela donne une valeur Kv de 0,5 m3/h (valeur Cv 0,578 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.
Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est rigide et connectée à la broche de la vanne. La broche de la vanne est connectée à un cône de commande qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de commande de sorte que le fluide s'écoule sous le siège et ne rentre pas en contact avec l'actionneur. La position de la vanne à globe est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très économe en énergie.
La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC. La connexion électrique sur l'actionneur est une fiche mâle M12 à 8 broches.
Elle peut être utilisée pour des températures de fluide de 0 à 70 °C (32 à 158 °F) à une pression de 0 à 15 bar (0 à 217,5 psi). Le boîtier est en laiton et il a un joint EPDM.
La vanne met 2,5 secondes pour passer de la position complètement ouverte à la position complètement fermée. L'écoulement passe sous le siège. Elles conviennent pour le contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température ambiante varie de -10 à 60 °C. Veuillez consulter le manuel d'instruction pour trouver le cycle de service approprié dans la plage de température.
Avantages :
- Temps de réponse rapide
- L'actionneur dispose d'une fonction d'économie d'énergie
- L'affichage LED indique la position de la vanne
Inconvénients :
- Sensible à la saleté, donc un filtre doit être appliqué en amont (≤ 0,3 mm)
Série 3280
La série 3280 de Burkert est conçue pour contrôler le débit de liquides et de gaz. Seuls des milieux propres, liquides ou gazeux, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. Ces vannes à globe motorisées sont idéales pour le contrôle proportionnel du débit avec des orifices allant de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est rigide et connectée à la broche de la vanne. La broche de la vanne est connectée à un cône de commande qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de commande de sorte que le fluide s'écoule sous le siège et ne rentre pas en contact avec l'actionneur. Elles conviennent pour des pressions de fonctionnement allant de 0 à 6 bar (0 à 87 psi) et des températures de fluide allant de 0 à 70 °C (32 à 158 °F). Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en tant que version avec positionneur intégré et en tant que version avec régulateur de processus intégré. Ces vannes de régulation sont disponibles en acier inoxydable et en laiton.
