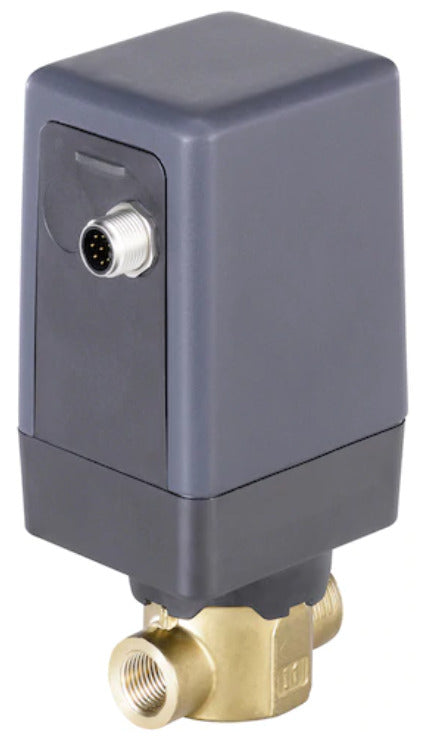

Vanne à Globe de Positionnement Intégré Proportionnel 2 Voies en Laiton G 3/8 Pouce 24VDC 3280 277724

Cette vanne de régulation proportionnelle Bürkert est équipée d'un positionneur intégré. Cela signifie que la vanne contrôle automatiquement le taux d'ouverture pour atteindre une valeur de position de consigne. Une entrée 4-20 mA doit être utilisée pour la valeur de consigne. La position de la vanne peut être surveillée par une sortie 4-20 mA. De plus, cette version utilise un protocole de communication Fieldbus (CANOpen) pour le paramétrage. Cette version 'positionneur' ne comprend pas de régulateur pour optimiser une valeur de processus externe telle qu'une température (voir la version 'contrôle de processus').

La vanne 2 voies a des raccords filetés femelles G 3/8 pouce et un orifice interne de 6 mm. Cela donne une valeur Kv de 0,9 m³/h (valeur Cv 1,0404 GPM). Utilisez notre calculateur Kv pour déterminer la valeur Kv optimale pour votre pression et votre débit.

Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est rigide connectée à la broche de la vanne. La broche de la vanne est connectée à un cône de commande qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de commande de sorte que le fluide s'écoule sous le siège et ne rentre pas en contact avec l'actionneur. La position de la vanne à globe est actionnée par un moteur pas à pas et maintient une position avec une perte de puissance minimale. Cela rend cette vanne très économe en énergie.

La vanne est actionnée électriquement avec une tension d'alimentation de 24 V CC. Le raccordement électrique sur l'actionneur est une fiche mâle M12 à 8 broches.

Elle peut être utilisée pour des températures de fluide de 0 à 70 °C à une pression de 0 à 6 bar. Le boîtier est en laiton et il a un joint NBR.

La vanne met 2,5 secondes pour passer de la position complètement ouverte à la position complètement fermée. L'écoulement passe sous le siège. Elles conviennent pour le contrôle de fluides propres qui ne réagissent pas avec les matériaux du boîtier et du joint. La température ambiante varie de -10 à 60 °C. Veuillez consulter le manuel d'instruction pour trouver le cycle de service approprié dans la plage de température.

Avantages :

• Temps de réponse rapide
• Équipée d'un positionneur intégré
• Utilise un protocole Fieldbus (CANOpen) comme interface de paramétrage
• La fonction d'économie d'énergie de l'actionneur
• L'affichage LED indique la position de la vanne

Inconvénients :

• Sensible à la saleté, il est donc recommandé d'appliquer un filtre en amont (≤ 0,3 mm)

Série 3280

La série 3280 de Burkert est conçue pour contrôler le débit de liquides et de gaz. Seuls les milieux liquides ou gazeux propres, qui ne réagissent pas avec les corps et les matériaux d'étanchéité, peuvent être contrôlés. Ces vannes à globe motorisées sont idéales pour le contrôle proportionnel du débit avec des orifices de 2 à 10 mm. Le mouvement angulaire du moteur est converti en mouvement de translation à l'aide d'une broche filetée qui est rigide connectée à la broche de la vanne. La broche de la vanne est connectée à un cône de commande qui affecte la taille de l'orifice. Le joint en élastomère est directement connecté au cône de commande de sorte que le fluide s'écoule sous le siège et ne rentre pas en contact avec l'actionneur. Elles conviennent pour des pressions de fonctionnement allant de 0 à 6 bar et des températures de fluide allant de 0 à 70 °C. Le type 3280 est disponible en tant que vanne standard ON/OFF ou proportionnelle, en tant que version avec positionneur intégré et en tant que version avec régulateur de processus intégré. Ces vannes de régulation sont disponibles en acier inoxydable et en laiton.
