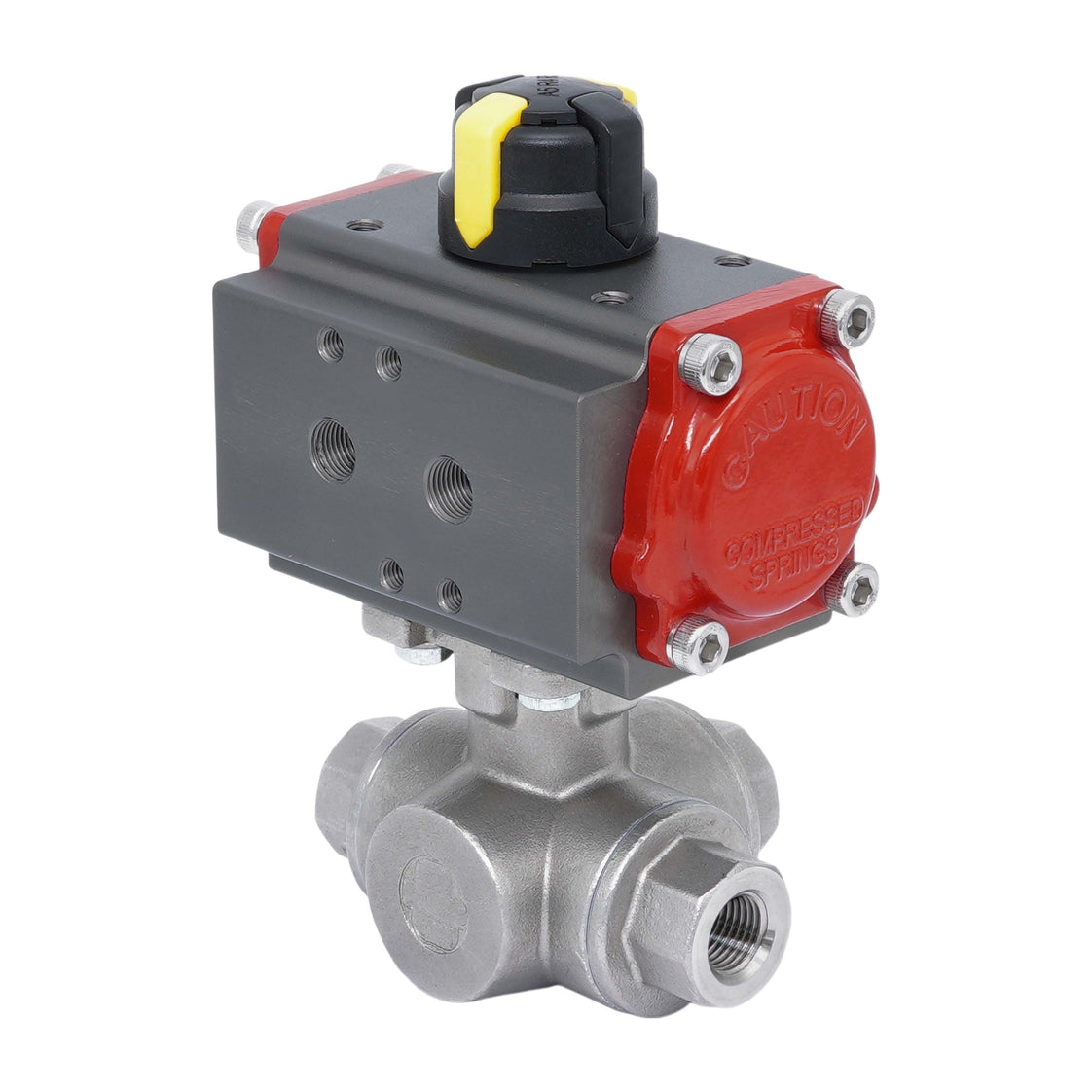

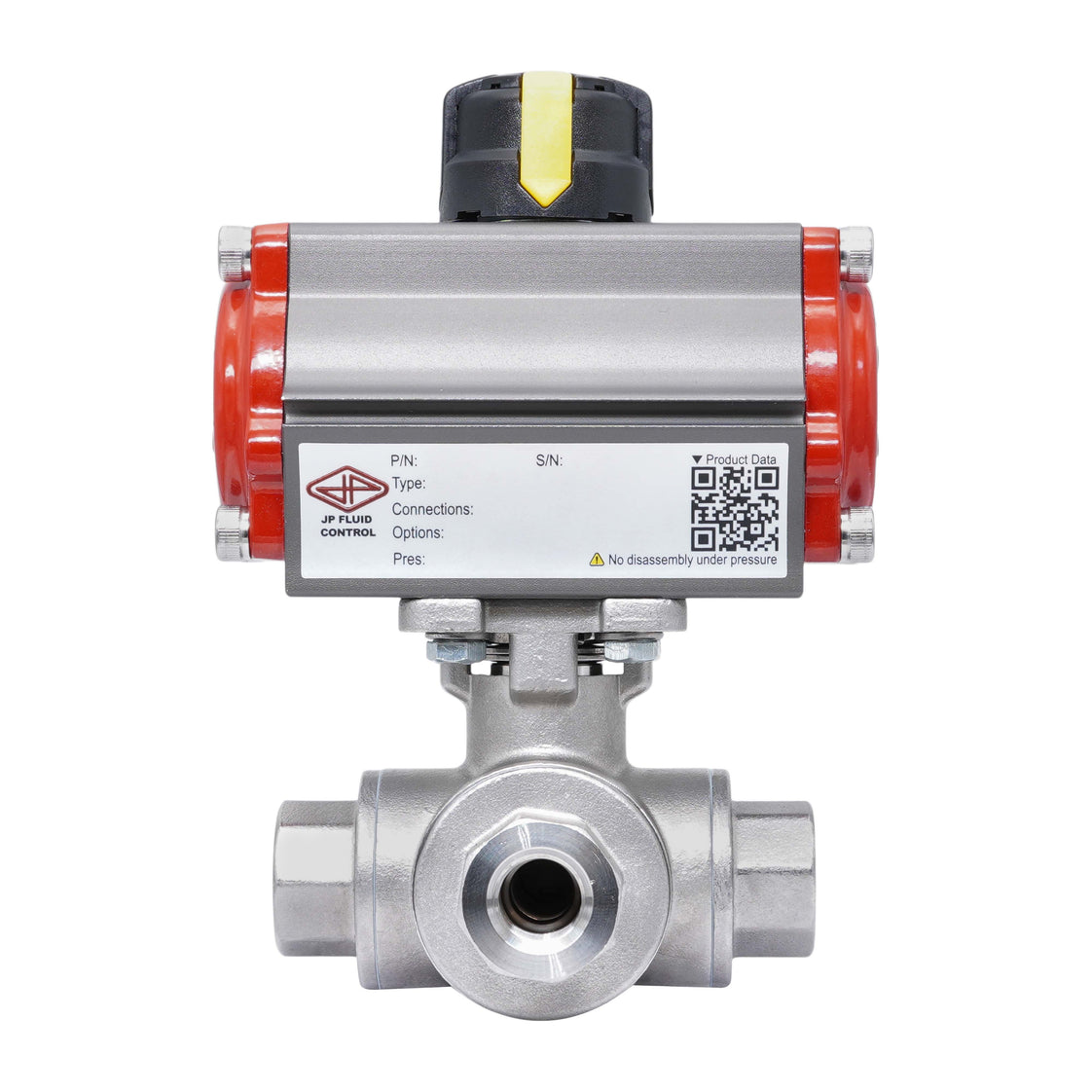

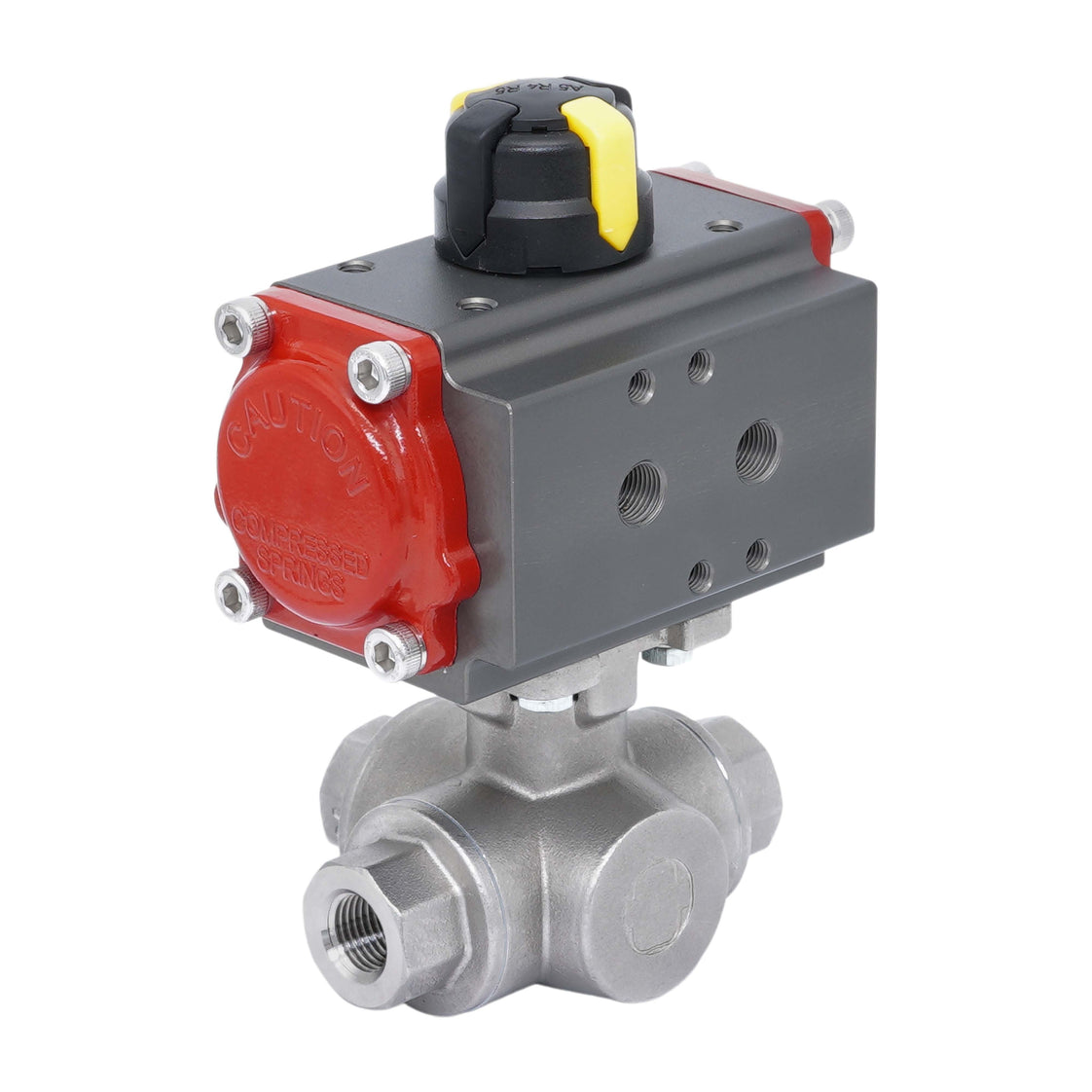

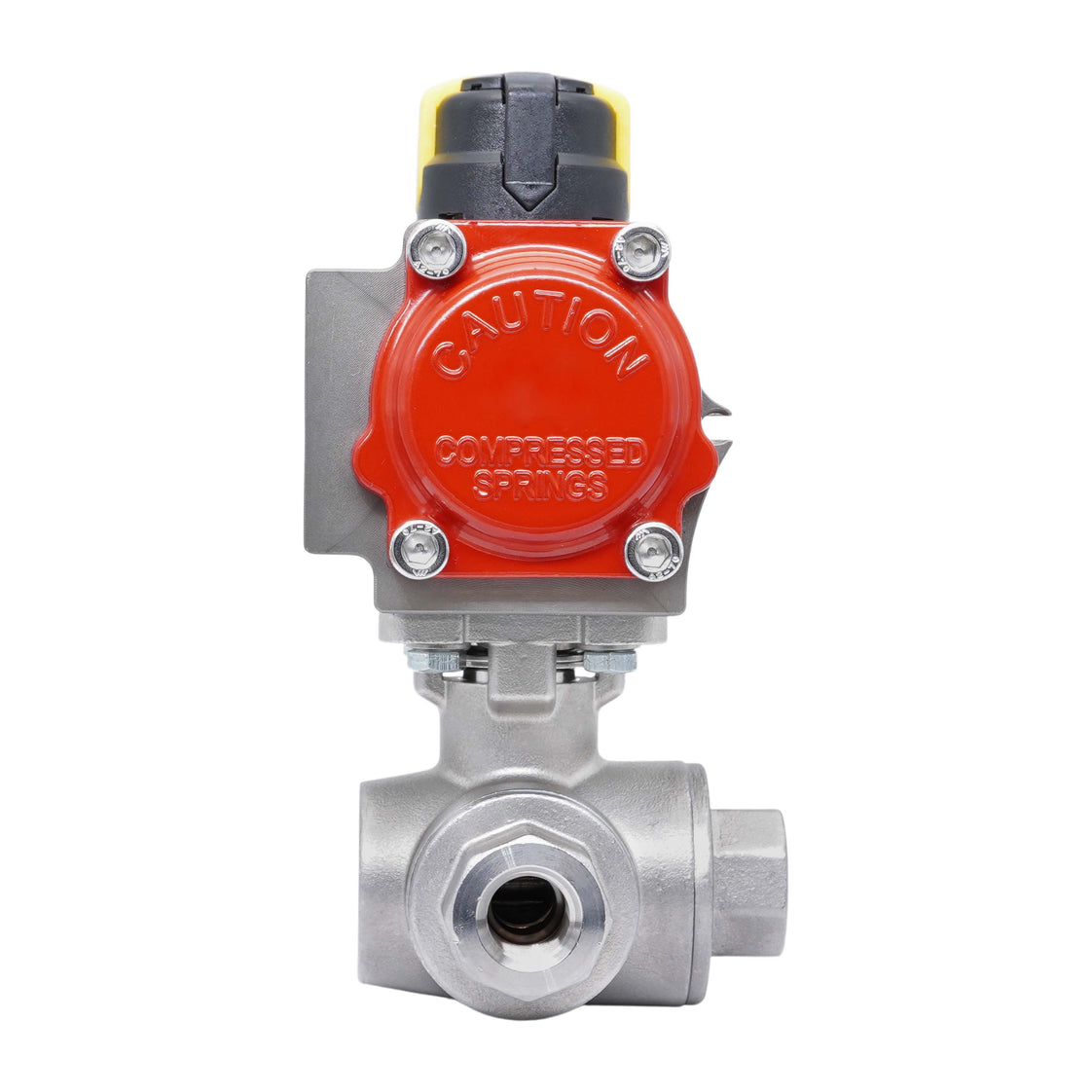

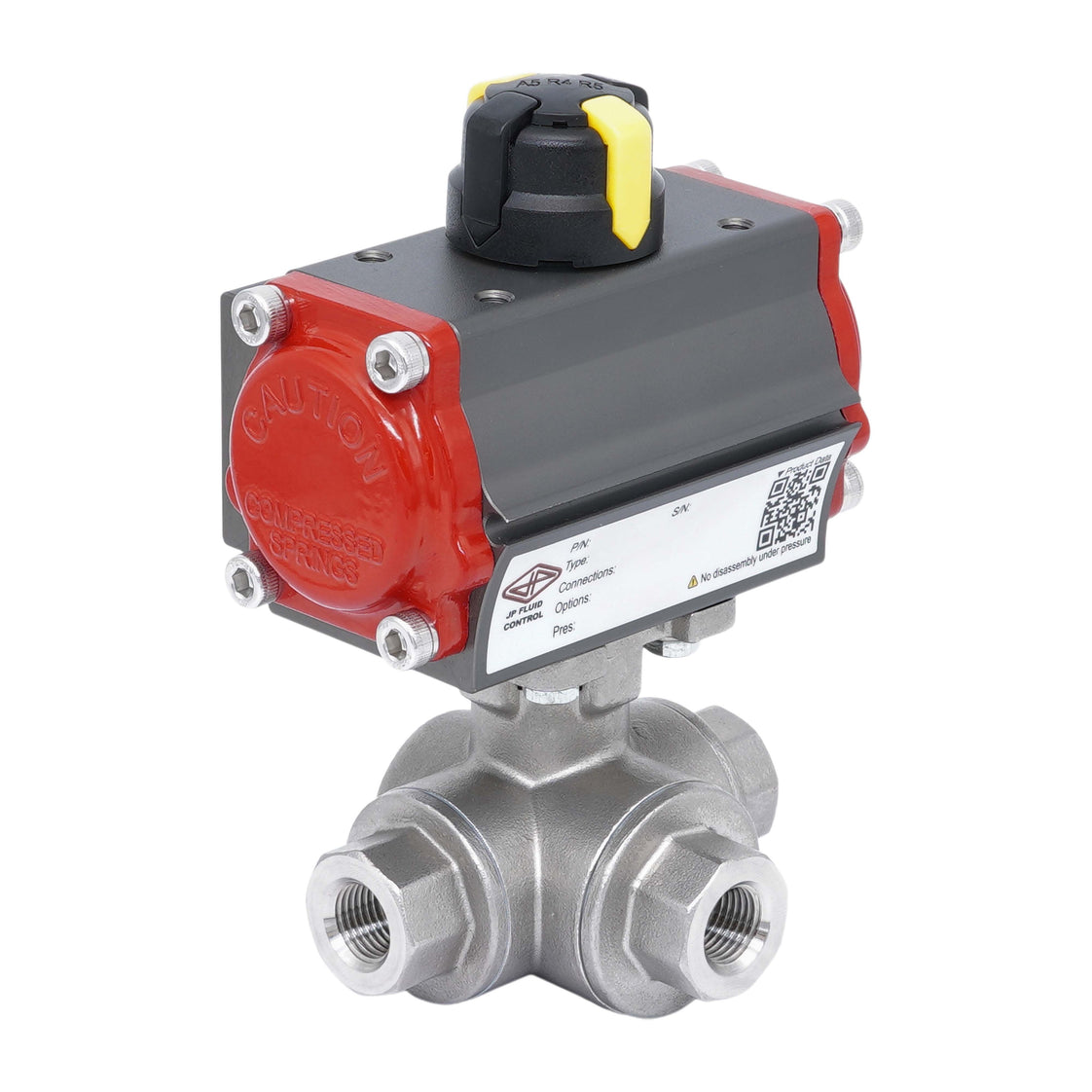

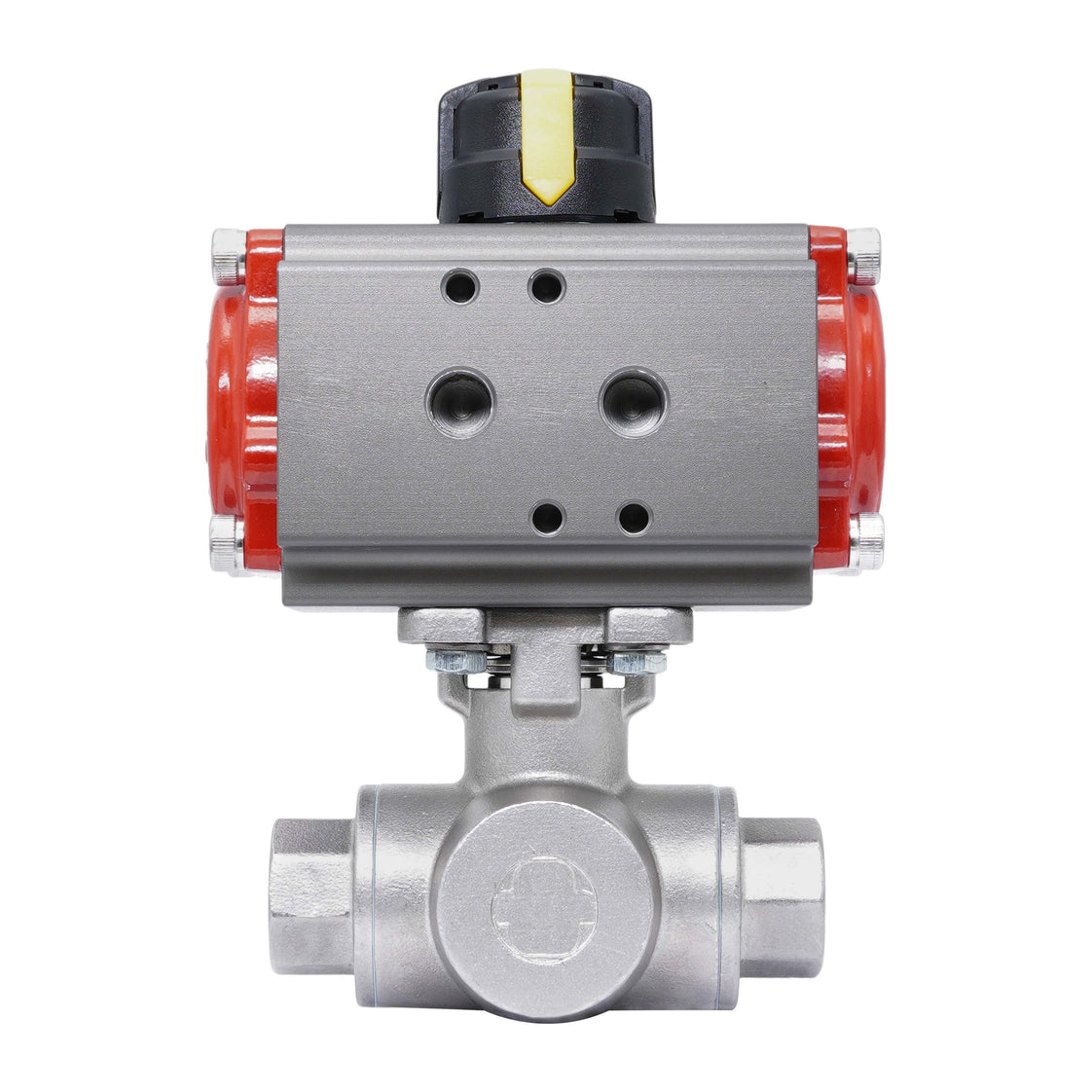

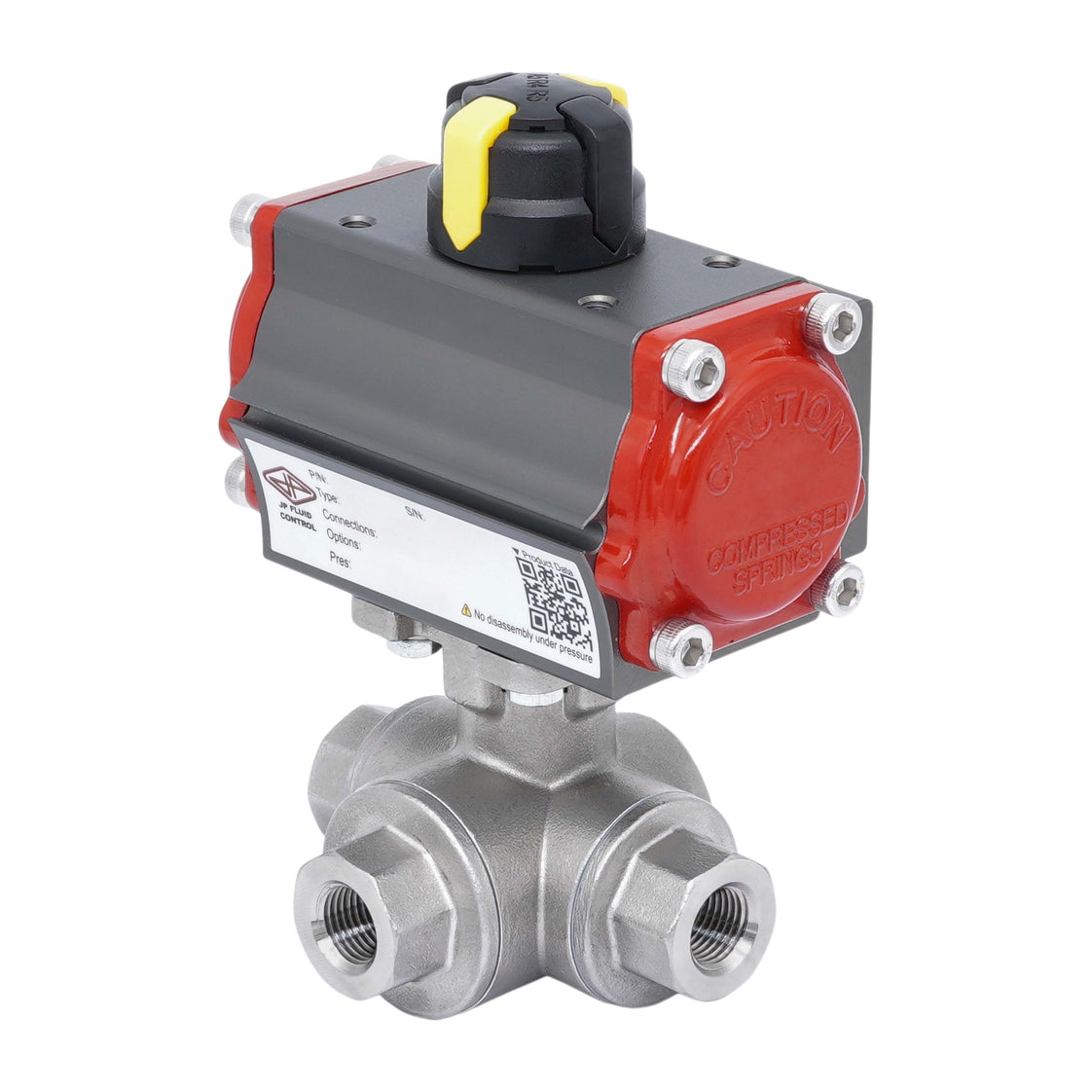

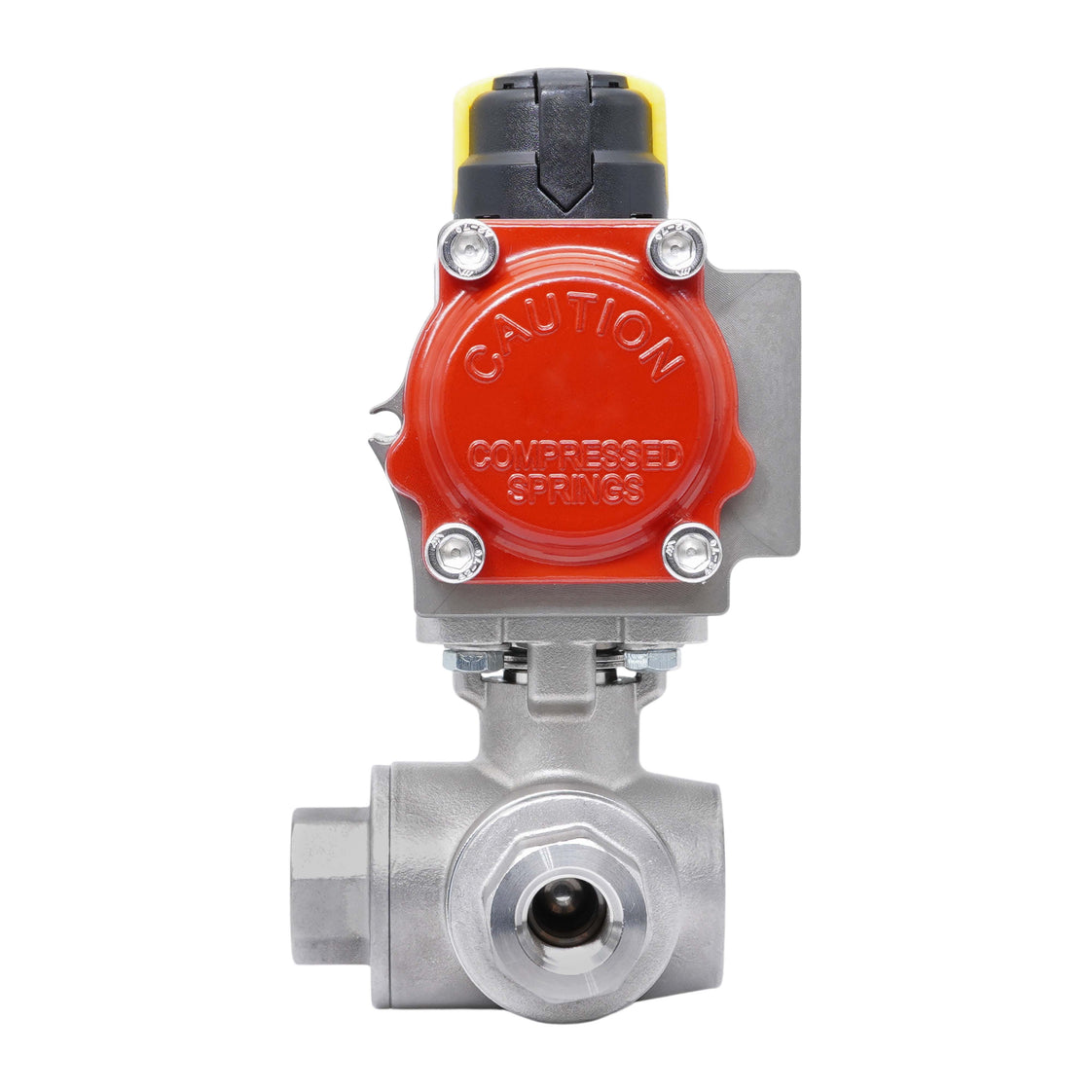

Rp 3/4'' Vanne à Bille 3 Voies L-Port en Acier Inoxydable avec Actionneur Pneumatique Double Effet

Cette vanne à bille 3 voies TamesonPRO est proposée en combinaison avec un actionneur pneumatique JP Fluid Control. La vanne dispose d'un diamètre d'alésage de 16 mm et de raccords filetés femelles BSPT Rp 3/4 pouce. Elle convient pour des températures du fluide de -29°C à 210°C (-20°F à 410°F). La vanne peut supporter des pressions allant jusqu'à 69 bar à 20°C (1000 psi à 68°F). Le corps de la vanne et la bille sont en acier inoxydable 1.4408 avec un joint en PTFE, ce qui la rend adaptée à divers fluides agressifs et corrosifs. La valeur Kv est de 11.2 m³/h (Cv = 12.9 gpm). Kv exprime le débit d'eau en m³/h pour une perte de charge d'un bar.

L'actionneur dispose d'un mécanisme robuste à crémaillère et pignon double effet avec un corps en aluminium anodisé dur de 35- microns. La plage d'entrée pneumatique est de 3 à 8 bar (43 à 116 psi). Il est adapté pour une température ambiante de -20°C à 80°C (-4°F à 176°F). De plus, il dispose d'une interface Namur 1/4 pouce pour électrovannes et d'une interface 80 x 30 mm pour boîtiers de fins de course VDI/VDE 3845

Avantages :

• Montage direct possible d'une électrovanne 1/4 Namur
• Plus de 500 000 cycles garantis pour l'actionneur pneumatique
• Indicateur mécanique clair sur le dessus montrant la position de la vanne
• Ouverture/fermeture rapide
• Le double effet permet un meilleur contrôle que les actionneurs simple effet
• Peut être équipé d'un boîtier de fins de course (VDI/VDE 3845 80 x 30 mm)
• Coût d'investissement initial inférieur à une version électrique

Inconvénients :

• Le double effet utilise plus d'air comprimé que les actionneurs simple effet

Diamètre d'alésage et fonction du circuit

La bille possède un T-Port. En tournant la bille de 90 degrés, vous pouvez basculer entre deux circuits. Les ports se chevauchent pendant la rotation.

Schéma fonctionnel de la fonction de circuit des vannes à T-Port

Vannes à bille TamesonPRO série 1125

La série 1125 comprend des vannes à bille 3 voies fiables avec un L-Port ou T-Port. Le corps est en acier inoxydable, la bille également en acier inoxydable et les sièges de vanne sont en PTFE. Les vannes conviennent à divers fluides agressifs et corrosifs jusqu'à un maximum de 69 bar (1000 psi). Adaptées pour des températures entre -29°C et 210°C (-20°F et 410°F). Les vannes à bille de la série 1125 disposent toutes d'une bride supérieure ISO 5211 (de F03 à max. F07) permettant le montage d'un actionneur.

Actionneurs pneumatiques JP Fluid Control

Les actionneurs pneumatiques à crémaillère et pignon JP Fluid Control sont conçus pour commander des vannes quart de tour telles que les vannes papillon et à bille, offrant des capacités marche/arrêt et modulantes. Dotés d'un boîtier en aluminium anodisé durable, ces actionneurs fournissent un couple allant jusqu'à 900 Nm (664 ft-lbf) avec une caractéristique de couple constant sur toute la plage de rotation. Conçus pour la précision et la longévité, ils ont une durée de vie de 500 000 cycles, assurant un contrôle fiable et sécurisé des vannes. Après assemblage, chaque actionneur est soumis à des tests rigoureux sur un banc d'essai entièrement automatisé, les rendant adaptés à un large éventail d'applications industrielles.
